פתרון כבלי סיבים של Evolux Data Center
בנו BOM סיבים פסיביים-מוכנים ל-RFQ עם רצועות ופריצות MPO/MTP, כבלי תיקון LC, אפשרויות OM3/OM4 multimode או OS2 יחיד-אפשרויות, מתאמים תואמים ותיוג- ספציפי לפרויקט.
הוקם בשנת 2013
פרסום פרופיל החברה
10+ שנים
ניסיון בתעשיית סיבים אופטיים מובא באתר
דגימות לכמות גדולה
תמיכה לדוגמה,-קטנה באצווה ובסדר נפח
תיעוד IL/RL
פרויקטים הושלמו
כבלים סיבים בצפיפות- גבוהה עבור חדרי שרתים, רשתות ארגוניות ותשתית ענן
Evolux מספקת קישוריות פסיבית עבור פרויקטים של כבלים בסיבים במרכז נתונים, כולל כבלי תיקון LC, מכלולי כבלים MPO/MTP, כבלים רב-מצבים OM3 ו-OM4, כבלים במצב יחיד -OS2, מתאמי סיבים וצמות. המגוון מכסה תיקון ציוד, קישורי ארונות, עמודי עמוד שדרה, מעברי פריצה ומהלכי כבלים מובנים, הוספות ושינויים. מפעילי מרכזי נתונים, שילובי רשתות, קבלני כבלים ומפיצים יכולים לרכוש מוצרים סטנדרטיים, לבקש דוגמאות או להכין פרויקט BOM לייצור-קטן ובכמות גדולה. כיצרנית כבלי סיבים במרכז נתונים וספקית רכיבי כבלים סיבים אופטיים OEM, Evolux יכולה לסקור שילובי מחברים, מצב סיבים, פוליש, אורך, מעיל, צבע, תיוג ואריזה. קונים המתכננים פתרון כבלים MPO/MTP בצפיפות- גבוהה צריכים להגיש את ממשק מקלט המשדר, ספירת הסיבים, המגדר והקוטביות עם הצעת המחיר.
מוצרי כבלי סיבים של מרכז נתונים עם מפרטים הניתנים לאימות
כרטיסי המוצר שלהלן משתמשים בשמות, אפשרויות וערכים מספריים המפורסמים בדפי המוצרים של Evolux. הצעות מחיר סופיות צריכות לזהות את דרגת ההפסד הנבחר, מיפוי המחברים ובניית הכבלים מכיוון שלא כל אפשרות חלה על כל מכלול.

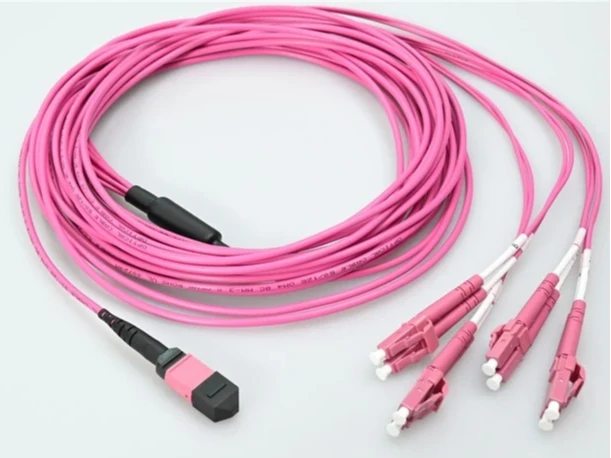

MTP נקבה עד 4 × LC UPC דופלקס, OM4 8 סיבים
- OM4 50/125 מיקרומטר; 850/1300 ננומטר
- MTP IL 0.35 dB מקסימום; LC IL פחות או שווה ל-0.2 dB
- כבל OFNP 3.0 מ"מ; 150 מ' ב-40/100G ו-850 ננומטר

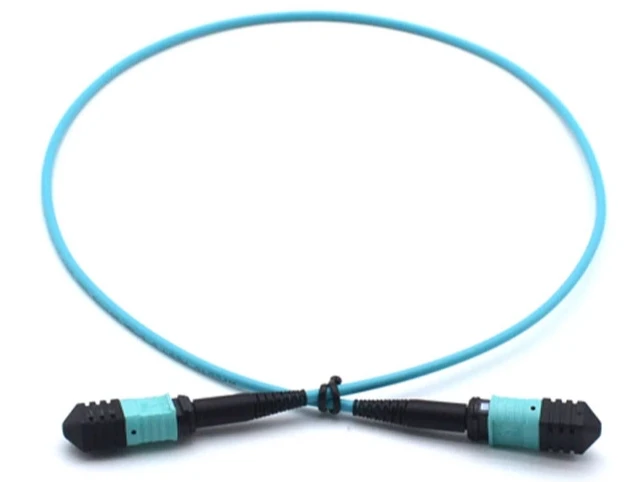

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- מכלול OM3 12 סיבים
- כבל LSZH 3.0 מ"מ; פורסם תצורה של 1 מ'
- MM נמוך-הפסד IL: טיפוסי<0.30 dB; max <0.5 dB

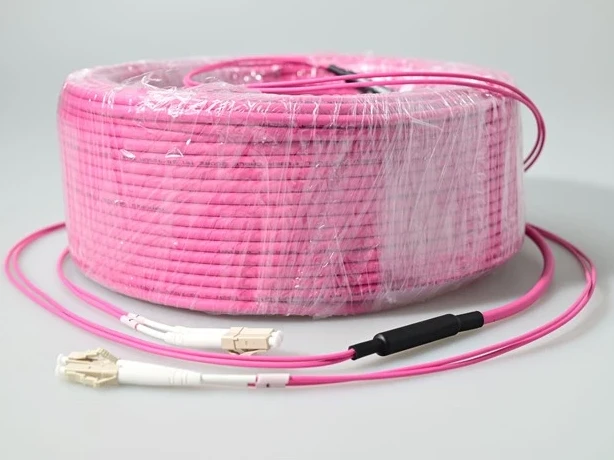

LC ל-LC OM4 Multimode Duplex Patch Cord
- 1.25 מ"מ קטן-צורת-חסום
- ממשק מחבר IEC 61754-20
- צוינו אפשרויות הגבהה, מליאה וכבלים מותאמים אישית
LC UPC OM3 Uniboot Multimode Patch Cable
- OM3 לייזר-מותאם סיבים של 50/125 מיקרומטר
- 10G מגיע עד 300 מ' ב-850 ננומטר
- OFNR ו-OFNP; אורכים סטנדרטיים 0.5 מ' עד 30 מ'
כבל תיקון LC/UPC יחיד-מותאם אישית
- 9/125 מיקרומטר אפשרות מצב יחיד-
- IL פחות או שווה ל-0.30 dB IEC Grade C; פחות או שווה ל-0.15 dB IEC Grade B
- 0.9/2.0/3.0 מ"מ; PVC, LSZH או OFNP
מתאם MTP/MPO עם שרוול יישור
- אובדן הכנסה 0.2 dB מקסימום
- מינימום 1,000 מחזורי הזדווגות
- מאוגן/ללא אוגן; סימפלקס/דופלקס; ציין RoHS

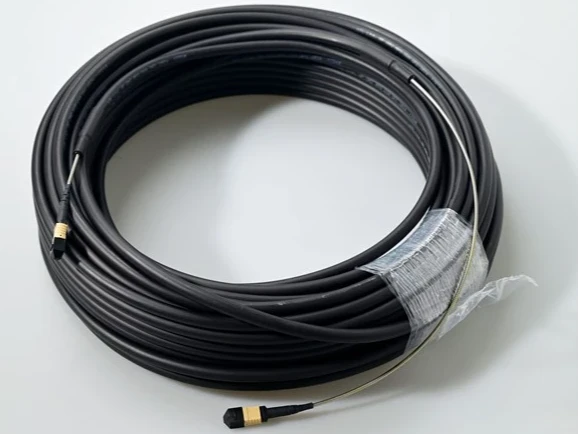

כבל תיקון סיב אופטי ממוגן MPO/MTP
- OS2, OM3 או OM4; 8, 12, 24, 48, 72 או 144 סיבים
- שריון סרט ספירלי-נירוסטה
- IEC 61754-7 ו-TIA 604-5
מתאם LC/LC Duplex Multimode
- סוג מתאם LC; גוף דופלקס
- ממשק פוליש UPC
- Multimode; אין-תצורת אוגן

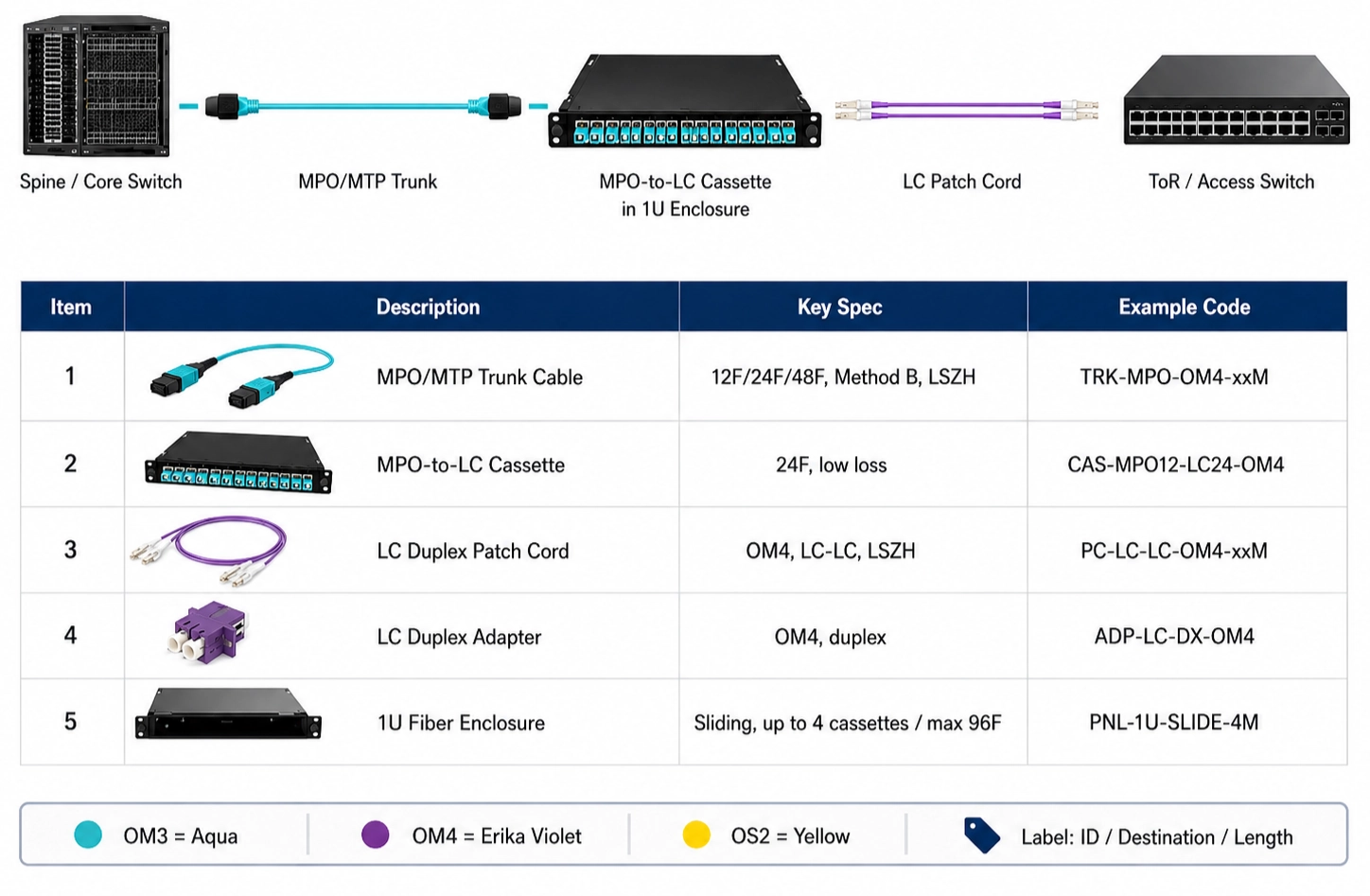

ארכיטקטורת כבלים סיבים-בצפיפות גבוהה לפי תפקיד קישור
תוכנית כבלים מובנית שימושית מתחילה בנקודות חיבור, לא ברשימת כבלים גנרית. מפה את ממשק הציוד ושיטת התיקון בכל שלב, ולאחר מכן הקצה מגדר מחבר, קוטביות, דרגת סיבים ומעיל לערוץ המלא.
שרת או אחסון
אשר את ממשק מקלט משדר LC דופלקס או ישיר MPO/MTP ואת דרגת הסיבים הנדרשת.
01
מתג ToR / EoR
השתמש בתיקון LC עבור יציאות דופלקס או פריצת MPO/MTP להמרה מקבילה-ל-דו-פלקס.
02
שדה תיקון מתלה
התאם מתאמי LC דופלקס או MPO/MTP לטביעת הרגל של הלוח או הקלטת שצוינו-של הקונה.
03
שורה / עמוד שדרה תא מטען
מכלולי MPO/MTP שהופסקו מראש-מגבשים סיבים ומצמצמים את עבודת סיום השטח.
04
MDA / Cross-Connect
שמור על תיוג, קוטביות ואובדן-רשומות תקציב לאורך נתיב הכבלים המובנה.
05
| מצב הפרויקט | כיוון כבלים מומלץ | על הקונה לאשר | היקף Evolux רלוונטי |
|---|---|---|---|
| תיקון ציוד דופלקס | כבל LC-to-LC דופלקס או uniboot | דרגת סיבים, פולנית, אורך, ז'קט, תיוג יציאה | מכלולי LC מצבים OM3/OM4 ו-9/125 מיקרומטר יחיד- |
| עמוד שדרה מקביל | תא מטען MPO/MTP | 8/12/24 עיצוב סיבים, מגדר, קוטביות, אוריינטציה מפתח, שיעור אובדן | מכלולי MPO/MTP בתצורות OS2, OM3 ו-OM4 |
| העברה מקבילה-ל-דו-צדדית | MTP/MPO-ל-פריצת LC | מיפוי מקלט משדר, סדר צמד LC, מגדר ואובדן ערוץ כולל | מכלול דופלקס OM4 MTP 8 סיבים לארבעה LC UPC |
| עומס תנועה- או נתיב חשוף | מכלול רב-סיבים משוריין | ספירת סיבים, גיאומטריית כבלים, אילוצי מסלול ובקרת עיקול | אפשרויות MPO/MTP משוריינות מנירוסטה ספירלית- |
| צימוד פאנל או קלטת | מתאם LC או MPO/MTP | טביעת רגל, אוגן, כיוון מפתח, מצב ותאימות ליטוש | מתאמי LC דופלקס ו-MTP/MPO מאוגנים או נטולי אוגן |
כבלים סיבים של מרכז נתונים MPO/MTP עבור טרנקים קומפקטיים וקישורי פריצה
המגוון שפורסם של Evolux תומך בשני תפקידי MPO/MTP המעשיים במערכת מובנית:גזע רב-סיבים בין נקודות הפצהומכלולי פריצה המציגים מחברי דופלקס לציוד.
8 סיבים → 4 זוגות דופלקס LC
ביצועי הפריצה מצוינים בשני סוגי המחברים
מכלול OM4 8-סיבים משתמש במחבר נקבה MTP ובארבעה קצוות דופלקסים של LC UPC. המגבלות שפורסמו מפרידות בין ממשק ה-MTP ב-0.35 dB אובדן הכנסה מקסימלי לבין ממשק LC בפחות או שווה ל-0.2 dB, כך שקונה יכול להכניס כל חיבור לתקציב אובדן הערוץ במקום להסתמך על תביעה אחת לא מוגדרת של "הפסד נמוך".
8–144 סיבים פורסמו
קונסטרוקציות סטנדרטיות ומשוריינות מתייחסות למסלולים שונים
המוצר הסטנדרטי MPO/MPO-OM3-12F-3.0MM-LSZH-1M מתאים לתא מטען פנימי קומפקטי, בעוד שטווח ה-MPO/MTP המשוריין מוסיף סרט נירוסטה ספירלי.יש לבחור שריון לחשיפה מכנית; הוא אינו מחליף את הצורך לאשר בקרת כיפוף, אובדן מחברים, קוטביות או תאימות לפאנל.
כבלים סיבים LC Data Center עבור מתג צפוף ותיקון שרתים
מכלולי LC מתאימים ליציאות ציוד ולשדות תיקון שבהם כל קישור משתמש בזוג שידור/קבלה דופלקס. חוד LC 1.25 מ"ממספק ממשק קטן יותר מאשר SC, בעוד בניית uniboot מפחיתה את מספר גופי הכבלים המנותבים דרך מתלה צפוף.
OM3: 10G עד 300 מ' ב-850 ננומטר
השתמש ב-OM3 היכן שמקלט המשדר וההישג תומכים בו
כבל uniboot LC UPC OM3 שפורסם משתמש בלייזר-מותאם בסיבים של 50/125 מיקרומטר ומוצע בגרסאות OFNR ו-OFNP. Evolux מפרטת אורכים סטנדרטיים מ-0.5 מ' עד 30 מ' ומקבלת אורכים מותאמים אישית, מה שמאפשר ל-BOM לשלוט בעודפי שירות-ללולאה במקום להשתמש באורך אחד לכל מיקום מתלה.
OM4 או 9/125 מיקרומטר במצב יחיד-
בחר בדרגת סיבים מהאופטיקה, לא בצבע בלבד
תיק ה-LC כולל אמוצר דופלקס רב-מצבי OM4ומכלולים ניתנים להתאמה אישית של 9/125 מיקרומטר במצב יחיד- עם אפשרויות כבל PVC, LSZH או OFNP. צבע המעיל יכול לתמוך בזיהוי, אך במפרט הרכישה יש לציין באופן מפורש מצב סיבים, ליטוש, דירוג ז'קט ודרישות IL/RL מדודות.
אובדן-בקרות תקציב, קוטביות וממשק עבור כבלי סיבים של מרכז נתונים
מה שהופך את הרכבה שהסתיימה מראש-ניתנת לפריסה היא ההסכם בין כל תכונת קישור. בדיקות אלו צריכות להיפתר בשרטוט המאושר או ב-BOM לפני הייצור.
תקציב אובדן אופטי
הוסף את הפסדי המחבר והמתאם המצוינים בכל זוג משודך, בתוספת הנחתת סיבים ומרווח הנדסי. בקש את פורמט דוח IL/RL עם הצעת המחיר.
קוטביות MPO/MTP
הגדר את מפת הסיבים מסוף-ל-וכיוון המפתח. "תואם MPO/MTP" לבדו אינו מזהה אם הערוץ משמר נתיבי שידור וקבלה.
מגדר מחבר
מפה ממשקים מוצמדים ובלתי מוצמדים במקלטי משדר, מטען, מתאמים וקסטות. לא ניתן להתאים כהלכה שני מחברים מוצמדים.
דרגת סיבים ואופטיקה
התאם את OM3, OM4 או OS2 לאורך הגל, קצב הנתונים וטווח ההגעה בגליון הנתונים של מקלט המשדר. אין להחליף דרגת סיבים מבלי לבדוק מחדש את התעלה.
ז'קט ושביל
ציין LSZH, OFNR, OFNP או בנייה נדרשת אחרת, יחד עם קוטר כבל, סביבת ניתוב וצרכי הגנה מכנית.
תוכנית זיהוי
ספק את מוסכמות שמות היציאה, תוויות לפי קצה, צבעי ז'קט או מגפיים, לוח זמנים של אורך וקבוצות אריזה הדרושות לרצף ההתקנה.
שלח לסקירה רשימת כבלים מלאה של סיבים פסיביים
מנהל מיקור או מהנדס מוצר צריך לספק מספיק מידע כדי לזהות כל ממשק התאמה וכל גרסה מסחרית. זה מפחית את לולאות ההבהרה והופך את הבדיקות לדוגמה למשמעותיות.
יישום וטופולוגיה:תפקיד שרת, אחסון, ToR/EoR, עמוד שדרה, MDA או חיבור-צולב.
ממשקים:סוג מחבר, פוליש, ספירת סיבי MPO/MTP, מין, כיוון מפתח וקוטביות.
מדיה אופטית:OM3, OM4 או OS2, אורך גל, קצב נתונים, טווח הגעה ודרגת אובדן נדרשת.
מבנה מכני:אורך כבל, קוטר, אורך פריצה, דירוג מעיל, דרישות שריון ומשיכה.
פרטים מסחריים:כמות לפי תצורה, כמות לדוגמה, תוויות, לוגו, אריזה ומסמכים נדרשים.
סקירת כבלים וסיבים של מרכז נתונים מותאם אישית
Evolux מצהירה שניתן לבדוק שילובי מחברים, אורכי כבלים, מצבי סיבים, סוגי פוליש, מבני כבלים, צבעי מעיל ומגפיים, תוויות ואריזות עבור אספקה מבוססת פרויקטים.-
תמיכה במפרט ובציור
שתף שרטוט, דגימת מוצר, מפרט קיים או טופולוגיה. הסקירה צריכה לנעול את מיפוי המחברים, מידות הפריצה, סובלנות האורך, המעיל, מיקום התווית ויחידת האריזה לפני הפקת דוגמה.
- סקירת BOM וטופולוגיה
- התאמת מחבר וסיבים
- תצורה רגילה או מותאמת אישית
מדגם, אספקה-קטנה ואספקה בתפזורת
האתר מאשר הערכה לדוגמה, התאמה אישית של-אצווה קטנה וייצור בכמות גדולה. הוא אינו מפרסם MOQ או מחזור דגימה קבוע אחד עבור כל מכלולי מרכז הנתונים מכיוון שתצורה וכמות משפיעות על ההזמנה.
- מדגם תאימות
- הערכת ביצועים
- מדגם מאושר כאסמכתא לייצור
מותג פרטי וזהות התקנה
התאמה אישית זמינה כוללת צבעי ז'קט ומגפיים, סמני כבלים, תוויות מוצרים, סמלי לוגו, אריזה נייטרלית ואריזה ספציפית ללקוח.- הגדר את הטקסט, פורמט הברקוד והמוסכמה של סוף-A/end-B ביצירה המאושרת.
- כבלים ותוויות מוצר בהתאמה אישית
- סקירת לוגו ואריזות
- קידוד צבע לפי פרויקט
תקנים ורישומי איכות לרכישת הרכבת כבלים
עדות האיכות השימושית ביותר קשורה למוצר ולאצווה המדויקים. דפי המוצר של Evolux מפרסמים את תקני הממשק הבאים, הצהרות החומר ואפשרויות הבדיקה; על הקונים לבקש את המסמך הרלוונטי כנגד מק"ט המצוטט.
IEC 61754-7 ו-TIA 604-5
פורסם עבור מכלול משוריין MPO/MTP ומגוון מתאמי MPO/MTP. הפניות אלו מגדירות את ממשק המחברים הרב-תומכים בבדיקות ההדדיות.
Telcordia GR-326 ו-JIS
מופיע בדף מתאם MTP/MPO להפסד מקסימלי של 0.2 dB-. אשר את מסמך ההסמכה או התאימות המדויק עבור תצורת המתאם המוזמנת.
מעיל כבל OFNP
פורסם עבור מכלול 8-סיבי OM4 MTP-ל-LC. זה מזהה את בניית כבל המליאה המוצהרת; מעצב הפרויקט נשאר אחראי לקבלת הקוד המקומי.
IEC 61754-20
פורסם עבור כבל תיקון דופלקס LC OM4. הוא מזהה את ממשק מחבר ה-LC המשמש בחיבורי ציוד SFP, XFP ו-SFP+.
תאימות לחומרים RoHS
מצוין עבור מתאם MTP/MPO. עבור רישומי רכש, בקש הצהרה עדכנית המזהה את המוצר או משפחת החומר המצוטטים.
דיווח על הפסד-הוספה/החזר-
Evolux מציינת כי ניתן לספק דוחות IL/RL. ציין אורך גל, מגבלה, שיטת בדיקה, בסיס דגימה והאם נדרשות תוצאות מסודרות.
Evolux מציינת כי היא הוקמה בשנת 2013 ויש לה יותר מ-10 שנות ניסיון בתעשיית הסיבים האופטיים. לא מתפרסמים בדפים שנבדקו, שום מקרה של משלוח ספציפי-למרכז-לנתונים או על שם מרכז נתונים, כך שדף פתרון זה אינו מקצה ספירת פריסה לא מאומתת לפלח מרכז הנתונים.
שאלות נפוצות לגבי פתרון כבלים סיבים של מרכז נתונים
איזה מידע צריך להיכלל בהצעה לכבלים סיבים של מרכז נתונים?
ספק את תפקיד הקישור, ממשק משדר או ציוד, סוג מחבר, מצב סיבים, ספירת סיבים, קוטביות, מין מחבר, פוליש, אורך כבל, דירוג מעיל, כמות לפי אורך, תיוג ואריזה. טופולוגיה, BOM, שרטוט, דוגמה או מפרט נוכחי עוזרים ל-Evolux לבדוק תאימות של רכיבים לפני הצעת המחיר.
מתי צריך מרכז נתונים להשתמש ב-LC דופלקס במקום MPO/MTP?
השתמש ב-LC דופלקס כאשר ציוד פעיל ושדות תיקונים חושפים יציאות LC דופלקס והקישור נושא זוג שידור/קבלה אחד. השתמש ב-MPO/MTP עבור גזעים מרובי-סיבים, יציאות-אופטיות מקבילות או צבירה-בצפיפות גבוהה; רתמת MPO/MTP-ל-LC או מעבר קלטת יכולים לחבר את שני סוגי הממשקים.
כיצד הקונים צריכים לבחור בין OM3, OM4 ו-OS2?
התאם את הסיב למפרט מקלט המשדר, אורך הגל, טווח ההגעה והמפעל המותקן. Evolux מפרטת OM3 ו-OM4 50/125 µm multimode assemblies ואפשרויות מערכת הפעלה2 9/125 µm יחיד-; אשר את הציון המדויק מול גיליון הנתונים של הציוד במקום לבחור לפי צבע המעיל בלבד.
אילו פרטי MPO/MTP חייבים להיות מאושרים לפני הייצור?
אשר את ספירת הסיבים, מגדר המחברים, כיוון מפתח, שיטת קוטביות, ליטוש UPC או APC, דרגת סיבים, דרגת אובדן ומיפוי מקצה-ל-סוף. תכונות אלה פועלות כמערכת אחת, כך שסוג כבל נכון עם קוטביות או מין שגויים עדיין יכול למנוע מהקישור לפעול.
מה הם ה-MOQ וזמן ההובלה לדוגמא עבור כבלי סיבים מותאמים אישית של מרכז נתונים?
Evolux מצהירה שהיא תומכת בדגימות,-התאמה אישית של אצווה קטנה ובייצור בכמות גדולה, אך האתר אינו מפרסם MOQ מספרי קבוע או זמן אספקה לדוגמה עבור פתרון זה. יש לאשר את שניהם לאחר בדיקת המחבר, הסיבים, האורך, המעיל, התוויות, הבדיקה-ודרישות הכמות.
האם Evolux יכולה לספק-כבלים פרטיים ותיעוד בדיקה?
היקף ההתאמה האישית שפורסם כולל צבעי ז'קט ומגפיים, סמני כבלים, תוויות מוצר, סמלי לוגו, אריזה נייטרלית או- ספציפית ללקוח ותצורת מוצר. התמיכה בדוח של גיליון נתונים והוספה-אובדן/החזר-בדיקת אובדן-מופיעה גם היא; להגדיר אם דוחות מבוססי אצווה-או מסודרים במפרט ההזמנה המאושר.
בנה את BOM כבלי סיבים של מרכז הנתונים שלך סביב ממשקים אמיתיים
שלח את הטופולוגיה, ממשקי מקלט המשדר, מיפוי מחברים, דרישת OM3/OM4 או OS2, אורכים, מעיל, כמויות ותוכנית תיוג. Evolux יכולה לבדוק את מכלולי הכבלים והמתאמים הפסיביים מול המפרט שהוגש.
