מתאם סיבים אופטיים מקוריים ואספקה בתפזורת
שותף אמין באספקת מתאמי סיבים אופטיים עבור המוצרים והפרויקטים שלך
מתאמי מקור, היברידיים ורב-סיבים עבור רשתות טלקום, מערכות FTTH, מרכזי נתונים, ציוד הפצת סיבים ומוצרי קישוריות OEM.
Evolux מספקת מתאמי סיבים אופטיים SC, LC, FC, ST, E2000, MU, MT-RJ ו-MPO/MTP בתצורות סיבים- יחיד, רב-מצבי, UPC, APC, סימפלקס, דופלקס ורב-סיבים.
בין אם אתם מוצאים מחברי סיבים אופטיים סטנדרטיים להפצה, מתאימים מתאמים ל-BOM של פרויקט או מפתחים מגוון מוצרים פרטיים של-תווית, הצוות שלנו יכול לעזור לאשר את התצורה הנדרשת לפני דגימה וייצור נפח.
01
תצורות סטנדרטיות ומותאמות אישית
בחר את ממשק המחבר, מצב הסיבים, סוג הפוליש, תצורת היציאה, מבנה הדיור והאריזה הדרושים ליישום שלך.
02
דוגמה-ל-תמיכה בייצור
הערך את התאמת המוצר, התאימות, המראה ודרישות הביצועים הרלוונטיות לפני שתמשיך לייצור בכמויות גדולות.
03
תוויות ואריזות OEM
ניתן לדון בתוויות-ספציפיות ללקוח, מספרי דגם, ברקודים, לוגו ואריזות עבור הזמנות פרטיות-תווית והפצה.
04
הזמנות אצווה ונפח- קטנות
תמיכה זמינה עבור הערכה לדוגמה, -התאמה אישית של אצווה קטנה ורכישה בכמות גדולה- מבוססת פרויקטים.
הגדר את מתאם הסיבים האופטיים עבור היישום המדויק שלך
בחירת מתאם סיבים אופטיים כרוכה יותר מהתאמת שם המחבר. ממשק מחבר, סוג פוליש, מצב סיבים, צפיפות יציאות, שרוול יישור, מבנה הרכבה ועיצוב הדיור יכולים כולם להשפיע על התאימות לרשת, לפאנל או לציוד שבו יותקן המתאם.
שלח לנו את הדרישות הטכניות שלך, גיליון נתונים קיים, שרטוט או דוגמה פיזית. אנו נסקור את התצורה לפני סידור דגימות או ייצור.
ממשק מחבר
בחר את ממשק המחבר שתואם לרשת הסיבים, לציוד או למערכת הפאנל שלך.
האפשרויות הזמינות כוללות:
- SC
- LC
- FC
- רְחוֹב
- E2000
- MU
- MT-RJ
- MPO/MTP
- מתאמים היברידיים
עבור מתאמי סיבים אופטיים היברידיים, נא לציין את ממשק המחבר הנדרש בכל צד.
מצב סיבים
בחר את מצב הסיבים התואם למכלולי הכבלים המחוברים ולדרישות השידור ברשת.
האפשרויות הזמינות כוללות:
- מצב- יחיד
- מולטימוד
- תצורות OM3
- תצורות OM4
- אפשרויות ספציפיות-ליישום
אנא ספק את מצב הסיבים או מפרט הכבלים הקיים בעת בקשת דוגמאות או הצעת מחיר.
סוג פולני
אשר את סוג פוליש המחברים הנדרש על ידי רכיבי הסיבים המחוברים וממשקי הציוד.
האפשרויות הנפוצות כוללות:
- UPC
- APC
- UPC-ל-UPC
- APC-ל-APC
- תצורות פוליש היברידי
עבור מתאמים היברידיים, נא לציין את סוג הפוליש הנדרש משני הצדדים במידת הצורך.
תצורת יציאה
בחר את תצורת היציאה בהתאם לסוג המחבר, צפיפות הפאנל וסביבת ההתקנה.
תצורות זמינות עשויות לכלול:
- סימפלקס
- דופלקס
- מְרוּבָּע
- יציאות מרובות-
- ריבוי-סיבים
אנא ספק את המספר הנדרש של יציאות ויישום פאנל כדי שנוכל לאשר מבנה מתאם תואם.
מבנה הרכבה ודיור
בחרו את מבנה ההרכבה והדיור בהתאם לפתיחת הפנל, שיטת ההתקנה וסביבת ההפעלה.
מבנים זמינים עשויים לכלול:
- מאוגן
- ללא אוגן
- הצמד- פנימה
- בורג-תושבת
- תריס
- בית מתכת
- בית פלסטיק
אנא ספק את גזרת הפאנל או מידות המתאם הקיימות כאשר תאימות מכנית היא קריטית.
שרוול יישור
בחר את שרוול היישור בהתאם לסוג המחבר, חומר החסם וביצועי החיבור הנדרשים.
האפשרויות הזמינות עשויות לכלול:
- שרוול קרמי
- שרוול מתכת
- שרוול מפוצל
- שרוול מוצק
- אפשרויות שרוול ספציפיות-ליישום
אם נדרש חומר שרוול ספציפי, כלול אותו במפרט הטכני או בבירור.
תצורת MPO/MTP
מתאמי סיבים אופטיים של MPO/MTP דורשים מספר פרטי תצורה כדי להבטיח תאימות למערכת הרב-שלמה.
נא לציין:
- ספירת סיבים
- אוריינטציה מפתח
- קוטביות נדרשת
- מבנה מאוגן או נטול אוגן
- צבע דיור
- יישום פאנל או קלטת
יש לאשר גם את מין המחבר היכן שהוא משפיע על מכלול הכבלים המלא.
דיור וזיהוי בהתאמה אישית
התאם אישית את מראה המתאם, הזיהוי והאריזה בהתאם למותג או לדרישות ההפצה שלך.
האפשרויות הזמינות עשויות לכלול:
- צבע דיור
- צבע מכסה האבק
- סימון מוצר
- תווית לקוח
- מספר דגם
- ברקוד
- אריזה פנימית
- סימון קרטון חיצוני
זמינות התאמה אישית ו-MOQ תלויים במבנה המוצר ובכמות ההזמנה.
תהליך ייצור מתאם סיבים אופטיים
כיצד מיוצרים מתאמי סיבים אופטיים?
ייצור מתאם סיבים אופטיים דורש ממדי דיור מדויקים, שימור מחבר יציב ויישור מדויק בין ממשקי הסיבים המחוברים.
תהליך הייצור המדויק משתנה בהתאם לסוג המתאם, חומר הדיור, מבנה ההרכבה ושיטת היישור. כל הזמנה צריכה להיות מיוצרת לפי מפרט מוצר מאושר, שרטוט ודרישת בדיקה.

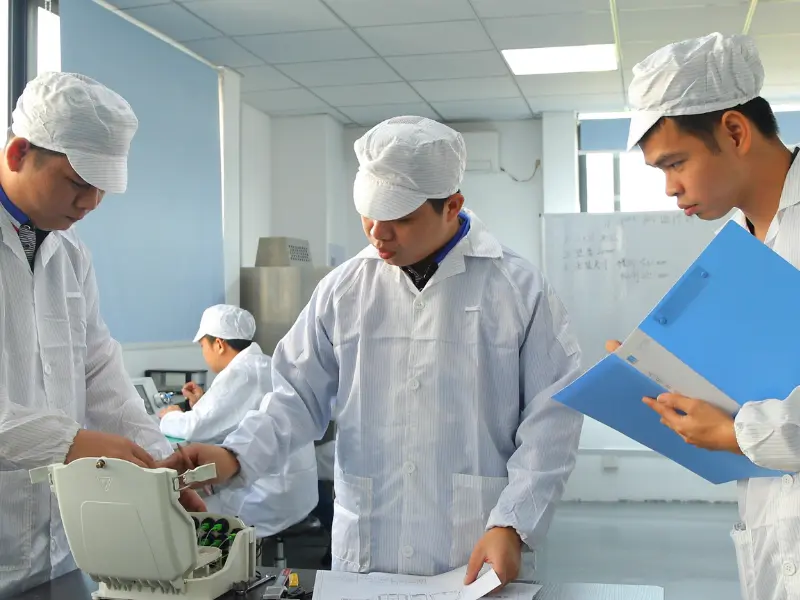

מפרט ובדיקת חומר
לפני הייצור, ציור המוצר, תצורת המתאם ודרישות ההזמנה נבדקות ומאושרות.
תאים נכנסים, שרוולי יישור, תפסי הרכבה, תריסים, מכסי אבק ורכיבים אחרים נבדקים עבור:
- מידות נכונות
- חומר וצבע
- מצב פני השטח
- נִקָיוֹן
- שלמות הרכיב
- זיהוי דגם ואצווה
השרטוט, המדגם או המפרט המאושר משמש כאסמכתא לייצור ובדיקה.

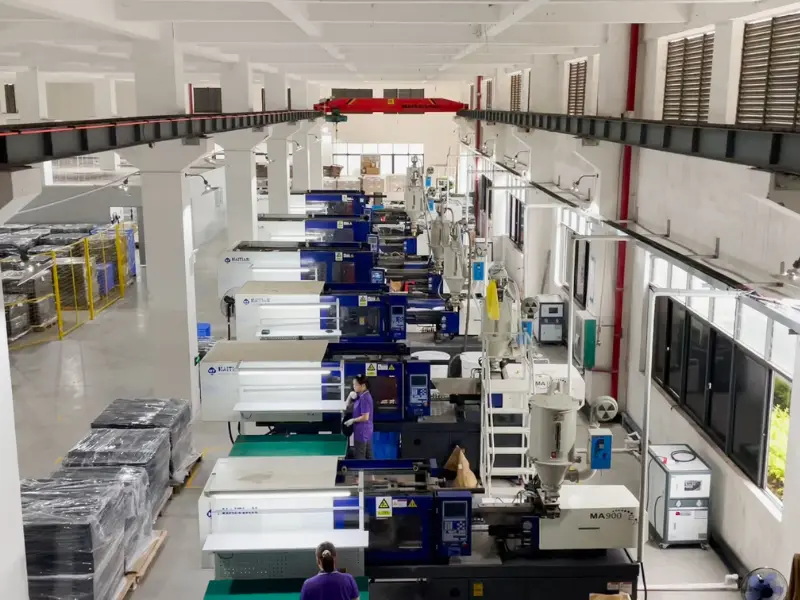

דפוס ועיבוד דיור
בתי מתאם פלסטיק מעוצבים בהתאם לממשק המחבר הנדרש, מבנה ההרכבה וצבע הזיהוי.
גופי מתאם מתכת עשויים לדרוש עיבוד, גיבוש או טיפול פני השטח בהתאם לעיצוב המוצר.
הדיור נבדק עבור:
- דיוק מידות
- פגמים פני השטח
- הבזק או דפורמציה
- מבנה אוגן וקליפס
- גיאומטריית כניסת-מחבר
- תאימות להרכבה-ללוח
הכנת רכיבי יישור
עבור מתאמים המבוססים על SC, LC, FC, ST, MU, E2000 ומתאמים אחרים-, מנקים שרוולי יישור קרמיים או מתכת ומוכנים להתקנה.
עבור מתאמי סיבים אופטיים MPO/MTP, ההכנה מתמקדת ב:
- אוריינטציה מפתח
- מיקום מחבר
- מבנה שמירה
- תצורת אוגן
- גיאומטריית דיור
- תאימות לפאנל
כל הרכיבים חייבים להישאר נקיים וללא נזקים לפני ההרכבה.

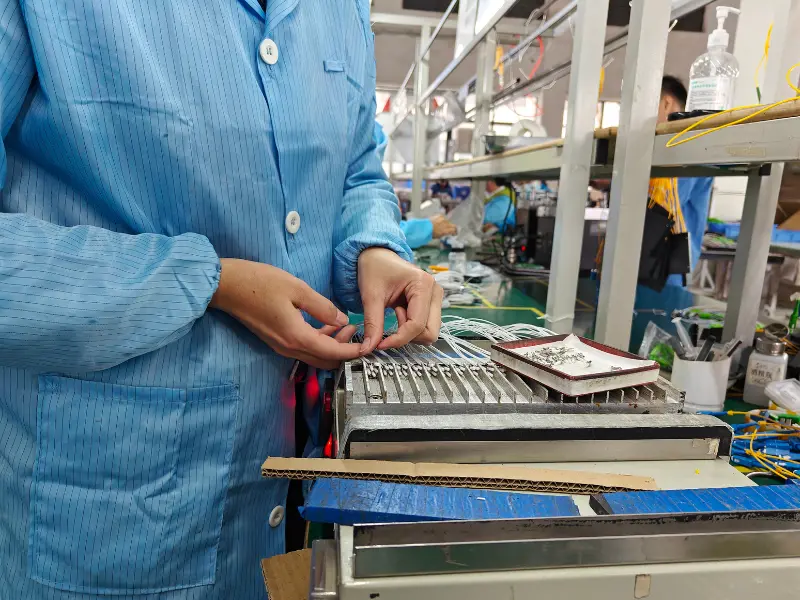

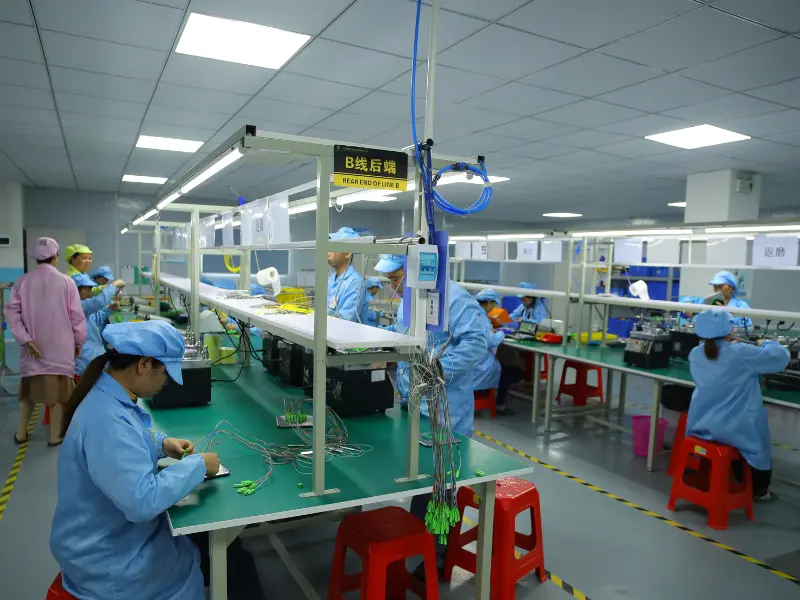

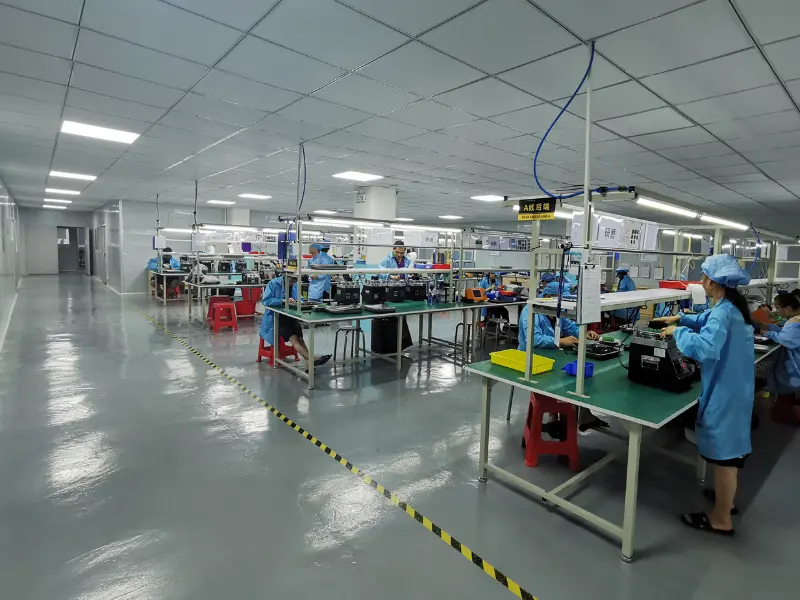

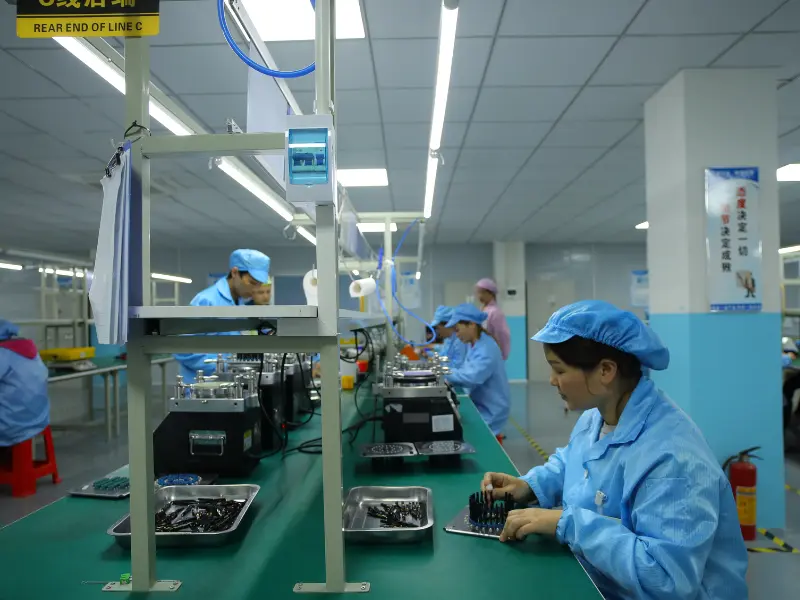

מכלול מתאם מדויק
המארז, רכיבי היישור ואביזרי ההרכבה מורכבים בהתאם לתכנון המוצר המאושר.
ההרכבה עשויה לכלול:
- התקנת שרוול היישור
- הצטרפות למדורי דיור
- התקנת תפסי הרכבה או ברגים
- התאמת תריסים ומכסי אבק
- אישור כיוון מפתח
- החלת סימון מוצרים
הרכבה מבוקרת מסייעת במניעת תזוזה של שרוול, נזק לדיור והתקנה לא נכונה של רכיבים.

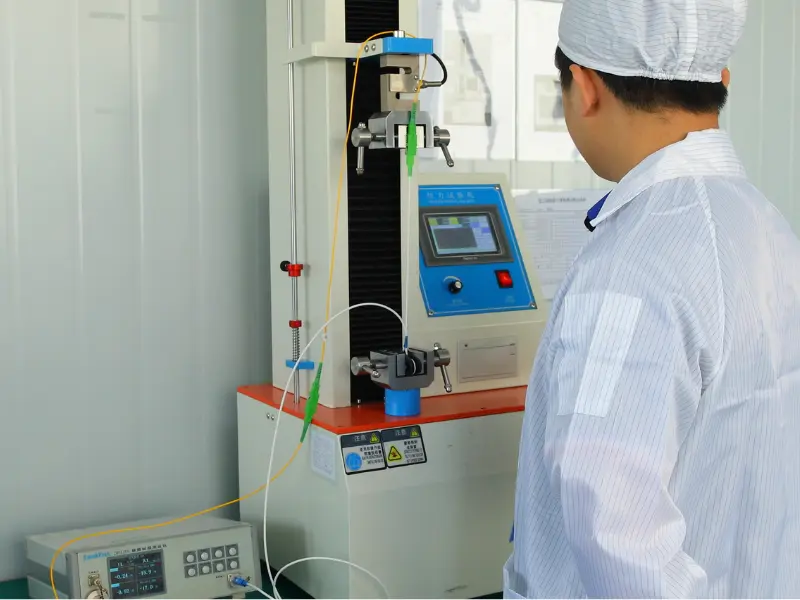

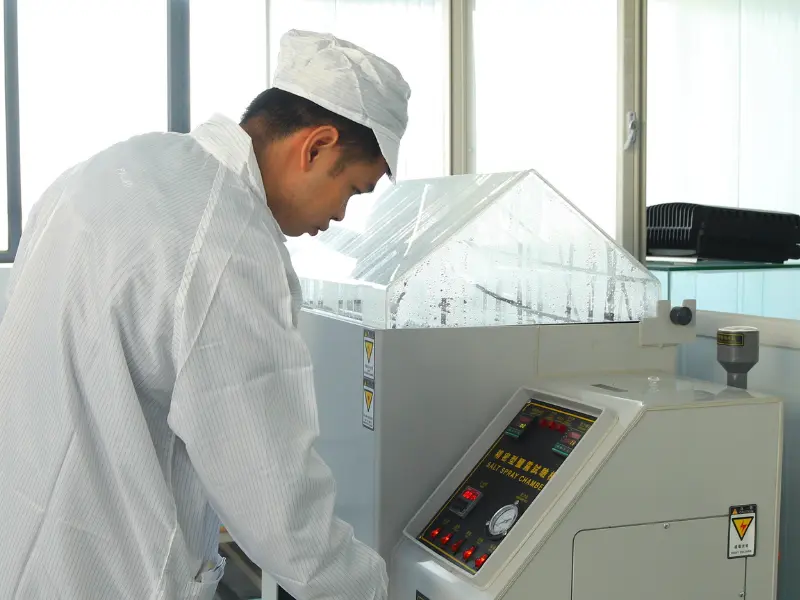

אימות מכני ואופטי
המתאם המורכב נבדק כדי לאשר תאימות מכנית, יציבות מבנית וביצועים אופטיים ישימים.
בדיקה ובדיקה עשויות לכלול:
- מידות כוללות
- התאמת פאנל
- הכנסת מחבר והוצאתו
- שימור מחברים
- פעולת תריס
- אוריינטציה מפתח
- אובדן-הכנסת זוג משודכת
- חזרה על חיבור
- עמידות הזדווגות
- בדיקת אמינות סביבתית
דרישות הבדיקה ומגבלות הקבלה תלויות בדגם המתאם ובמפרט הלקוח.

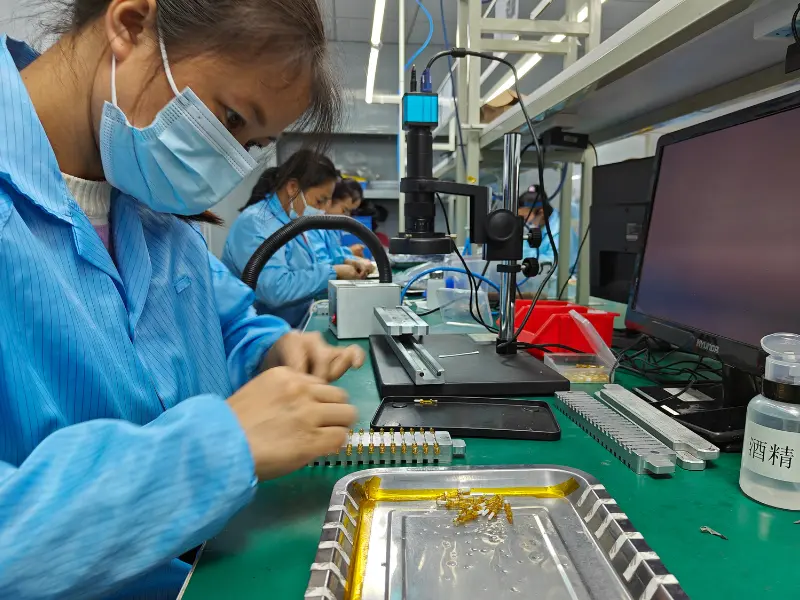

ניקיון, בדיקה סופית ואריזה
לאחר הרכבה ובדיקה מנקים את המתאם כדי להסיר אבק, חלקיקים ושאריות ייצור.
בדיקה סופית מאשרת:
- דגם מוצר נכון
- צבע בית ומכסה אבק
- מצב פני השטח
- ניקיון פנימי
- דיוק תווית וברקוד
- כמות המוצר
- שיטת אריזה
- סימוני קרטון

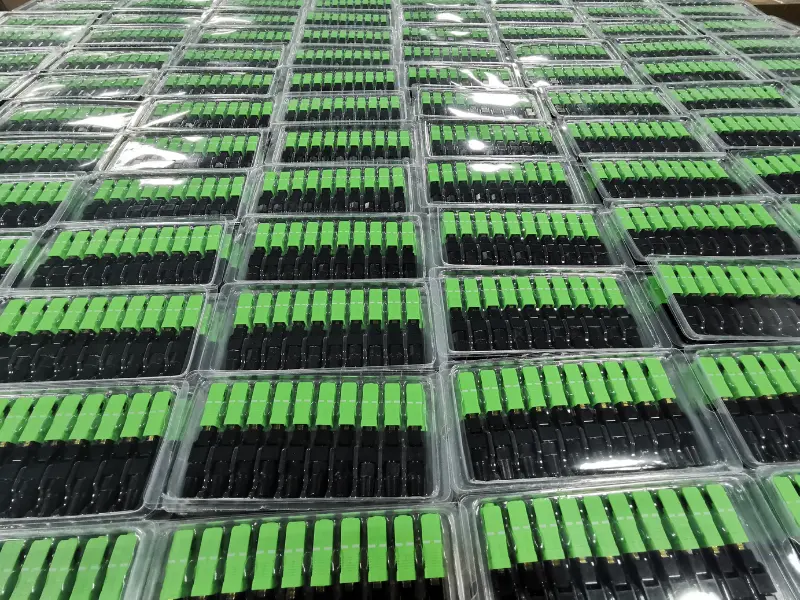

מתאמים מוסמכים ארוזים באריזה בתפזורת, בודדת או- ספציפית ללקוח לפני המשלוח.
מתאמי סיבים אופטיים (הידועים גם כמצמדי סיבים, מתאם סיבים) מיועדים לחבר שני כבלים אופטיים יחד. יש להם מחבר סיב יחיד (סימפלקס), מחבר סיבים כפול (דופלקס) או לפעמים ארבע גרסאות מחבר סיבים (מרובע). ניתן להכניס את מתאם הסיבים האופטיים לסוגים שונים של מחברים אופטיים בשני הקצוות של מתאם הסיבים האופטיים כדי לממש את ההמרה בין ממשקים שונים כגון FC, SC, ST, LC, MTRJ, MPO ו-E2000, והוא נמצא בשימוש נרחב במסגרות הפצת סיבים אופטיים (ODFs), המספקים ביצועים מעולים, יציבים ואמינים.
סוגים נפוצים של מתאם סיבים אופטיים
מתאם SC
מתאם SC (Subscriber Connector) הוא מתאם בצורת-מרובע המשתמש במנגנון דחיפה-למשיכה לחיבורים מהירים ומאובטחים. הוא נמצא בשימוש נרחב בתקשורת נתונים ורשתות טלקומוניקציה.
מתאם LC
מתאם LC (Lucent Connector) הוא מחבר קטן,-בצפיפות גבוהה עם עיצוב דחיפה-. הוא נמצא בשימוש נפוץ ביישומי מרכז נתונים וטלקומוניקציה שבהם ייעול שטח הוא חיוני.
מתאם ST
מתאם ST (הקצה הישר) הוא מחבר בסגנון כידון-עם מנגנון -הדלקה/פיתול-כיבוי. למרות שפחות נפוץ בהתקנות מודרניות, הוא היה בשימוש נרחב ברשתות ישנות יותר.
מתאם MTP/MPO
מתאמי MTP (Multi-Fiber Termination Push-on) ו-MPO (Multi-Fiber Push-On) משמשים ליישומים בצפיפות גבוהה-. לעתים קרובות הם משויכים לאופטיקה מקבילה והם נמצאים בשימוש נפוץ בסביבות מרכזי נתונים עבור חיבורים- במהירות גבוהה.
מתאם FC
למתאם FC (Ferrule Connector) יש מנגנון בורג- והוא משמש לעתים קרובות בציוד בדיקה ובכמה רשתות סיבים אופטיות ישנות יותר. זה פחות נפוץ במתקנים מודרניים.
מתאם MT-RJ
מתאם MT-RJ (Mechanical Transfer-Registered Jack) הוא מחבר דופלקס עם שני הסיבים בגורם צורה יחיד וקטן. הוא נפוץ בשימוש ביישומי רשת שבהם מקום מעורר דאגה.
יישום של מתאם סיבים אופטיים
רשת מקומית או אינטרנט
זה משמש להתקנת רשתות מקומיות המורכבות מחוטי תיקון. לדוגמה, כאשר מדובר ברשתות Ethernet, כבלי תיקון מחברים את המכשירים באמצעות מתאם סיבים אופטיים או פאנל תיקון. סוגים רבים זמינים בשוק, ויש להם שילובים וזנים שונים.
סיום סיבים אופטיים
זה משמש לסיים את הסיב האופטי ונמצא בדרך כלל ביישומי טלקומוניקציה, LAN ו-CATV. מתאמים אלו משמשים בדרך כלל לחיבור קצה אחד של הסיב האופטי למתאם לצורך סיום וקצה אחר של סיבים מהסוג לקצוותיו. באופן דומה, הסיום יכול להיעשות באופן ידני או אוטומטי, בהתאם לדרישות ולמכשיר שלך.
רשת
זה משמש בהתקנת מערכות רשת. גם במקרה זה משתמשים בכבלי תיקון לחיבור מחשבים ברשת. ניתן להשתמש במתאם הסיבים האופטיים עם מגש סיב אופטי כיוון שהוא מגן עליהם מפני נזק. עם זאת, מתאמים אלו מחוברים בקצה כל כבל על מנת להבטיח שהוא פועל בצורה נכונה ויעילה. יתר על כן, בעת התקנת כבלי רשת, רצוי להשתמש בכלים כמו מסיר כבלים ומחצץ. עם כלים אלה, כל החוטים במערכת הרשת נחתכים, מפושטים ומחוברים בצורה נכונה. יתר על כן, יש גם לוודא כי נעשה שימוש בכבל-ממוגן נחושת (RG6) מכיוון שהוא מספק איכות אות טובה יותר וממזער הפרעות מהתקנים אחרים.
מערכת אבטחה
זה משמש במערכת אבטחה עם אזעקה. מתאם זה מחובר בין האזעקה למקלט, מה שמאפשר לשני המכשירים לתקשר באמצעות חיבור רשת אלחוטי. מערכת האבטחה זקוקה תמיד לנתונים אמינים, ולכן מתאמי סיבים אופטיים הם הטובים ביותר למטרה זו.
דרגת מעכב בעירה של המתאם
דליקות UL94 הוא תקן הדליקות הנפוץ ביותר עבור חומרים פלסטיים. הוא משמש להערכת יכולת הכיבוי של החומר לאחר ההצתה. לפי מהירות הצריבה, זמן הצריבה ויכולת האנטי-לטפטוף, ישנן דרכים רבות לשפוט את יכולת הכיבוי. HB, V0, V1, V2 הם ציונים שונים של מעכב בעירה, מכיוון שהדרגות שלהם שונות, גם שיטת בדיקת עמידות הלהבה שונה, וגם תקן השיפוט של הבדיקה שונה. דרגות מעכב הבעירה מוגדלות בהדרגה מ-HB, V-2, V-1 ל-V-0.
אובדן הכנסה
אובדן ההחדרה נדרש בדרך כלל להיות פחות מ-0.2 dB. אם אובדן ההחדרה גבוה מדי, זה ישפיע על השידור האופטי.
עֲמִידוּת
יש צורך לחבר ולנתק את מתאם כבל הסיבים האופטיים בתדירות גבוהה במהלך השימוש, ולכן העמידות של המתאם צריכה להיות גבוהה. התקן הרגיל דורש שמספר החיבור והניתוק יכול להגיע ליותר מפי 500 מבלי להשפיע על הביצועים.
טמפרטורת עבודה
-40 מעלות ~ 75 מעלות הוא טווח טמפרטורת העבודה הרגיל של מתאם FC ל-ST.
החומר של שרוול יישור מתאם סיבים אופטיים
שרוול היישור הוא החלק החשוב ביותר במתאם הסיבים האופטיים. בדרך כלל משתמשים בחומרים מתכתיים או קרמיים. למתאם הסיבים האופטיים העשוי מקרמיקה תהיה השפעה טובה יחסית. מכיוון שמבנה הקריסטל של הקרמיקה קשה ואינו קל לעיוות, הוא יכול להשיג יישור מהיר וחיבור סיבים דיוק גבוה-ל-פנים.
אחרים
בעת בחירת מתאם סיבים אופטיים, אתה יכול לבחור מתאמי סיבים אופטיים באיכות-גבוהה יחסית ויציבה באמצעות הגורמים החשובים לעיל. כמובן, אתה צריך לשקול גם גורמים אחרים המשפיעים על האיכות, כגון חוזק מתיחה ותקני תאימות. מתאמי סיבים אופטיים נמצאים בשימוש נרחב בחדרי תקשורת, סיב FTTH לבית, רשת מקומית, מערכת תקשורת סיבים אופטיים, ציוד שידור חיבור סיבים אופטיים, מוכנות לחימה בהגנה לאומית וכו'. למרות שמתאם הסיבים האופטיים קטן, איכותו משפיעה ישירות על כל קישור הסיבים האופטיים. לכן, הבחירה במתאם הסיבים האופטיים צריכה להיות קפדנית ומקיפה.
טיפים למתאמי סיבים אופטיים
שלב 1:בדוק את מחבר הסיבים האופטיים, הרכיב או המחיצה באמצעות פיברסקופ.
שלב 2:אם המחבר מלוכלך, נקה אותו בטכניקת ניקוי יבש.
ניקוי יבש:בעזרת חומר ניקוי קסטות מבוסס-גלילים בלחץ בינוני, נגב את פני קצה המחבר כנגד מטלית ניקוי יבשה (החלקה אחת לכל חשיפה) בכיוון אחד. עבור מחברים מלוטשים במגע פיזי בזווית (APC), ודא שכל משטח הקצה הקצה משתלב עם מטלית הניקוי. ניקוי יבש יסיר בדרך כלל זיהום באוויר ויש לנסות תחילה. בדוק את פני קצה המחבר לאיתור זיהום לאחר הניקוי.
שלב 3:בדוק את המחבר.
שלב 4:אם המחבר עדיין מלוכלך, חזור על טכניקת הניקוי היבש.
שלב 5:בדוק את המחבר.
שלב 6:אם המחבר עדיין מלוכלך, נקה אותו בטכניקת ניקוי רטוב ולאחר מכן מיד עם ניקוי יבש על מנת להבטיח שלא יישארו שאריות על פני הקצה.
ניקוי רטוב: הרטיבו קלות חלק ממגבון נטול מוך בתמיסת ניקוי סיבים אופטיים (או > 91% איזופרופיל אלכוהול) והפעלת לחץ בינוני, נגב תחילה את פני הקצה כנגד האזור הרטוב ולאחר מכן על אזור יבש כדי לנקות שאריות פוטנציאליות מפנים הקצה. עבור מחברים מלוטשים של APC, ודא שכל משטח הקצה הקצה משתלב עם מגבוני הניקוי. ניקוי רטוב הוא אגרסיבי יותר מניקוי יבש, ויסיר זיהום באוויר וכן שאריות שמן קלות וסרטים.
שלב 7:בדוק שוב את המחבר.
שלב 8:אם עדיין לא ניתן להסיר את הזיהום, חזור על הליך הניקוי עד שפני הקצה יהיו נקיים.
פֶּתֶק:לעולם אל תשתמש באלכוהול או בניקוי רטוב ללא דרך להבטיח שהוא לא ישאיר שאריות על פני הקצה. או שזה יגרום נזק לציוד.
מדריך שאלות נפוצות אולטימטיבי למתאמי סיבים אופטיים
ש: מהו מתאם רשת סיבים אופטיים?
ש: מה המשמעות של מתאם סיבים אופטיים?
ש: כיצד לנקות מתאם סיבים אופטיים?
ש: כיצד להשתמש במתאם סיבים חשופים?
ש: מהו מתאם סיבים חשופים?
ש: האם מתאמי סיבים אופטיים זהים למצמדי סיבים אופטיים?
ש: מהם סוגי מתאמי סיבים אופטיים?
ש: מהם מרכיבי המפתח של מתאמי סיבים אופטיים?
ש: מהם היתרונות של שימוש במתאמי סיבים אופטיים?
ש: כיצד לשמור על מתאמי סיבים אופטיים?
ש: כיצד לבחור מתאמי סיבים אופטיים?
ש: כיצד לנקות מחברי סיבים אופטיים?
ש: מה המטרה של מתאם סיבים אופטיים?
ש: מהו מתאם סיבים אופטיים LC?
ש: מה ההבדל בין מתאמי מצב יחיד למולטי-מודים?
ש: מה ההבדל בין מתאם זכר לנקבה?
ש: מהו מתאם סיבים אופטיים מוחלשים?
ש: מהו מתאם סיבים אופטיים לחיבור מהיר-?
ש: מהו אובדן ההחדרה של מתאם סיבים אופטיים?
ש: האם מתאמי סיבים אופטיים מחזיקים מעמד זמן רב?
