סוגי מחברי סיבים אופטיים
סוגים נפוצים של מחברי סיבים אופטיים כוללים:
ביקוניקלמחברים יש קצוות מחודדים ומדויקים לאובדן הכנסה נמוך. יש לו תבנית פלסטיק מלאת זכוכית והתחילה עם יציקת הסיבים לתוך החסם. מחברים ביקוניים הופכים מיושנים.
D4 המחברים עשויים מחוסם קרמי מרוכבים של זירקוניה לעמידות. יש להם מערכת התקנת חוטים בעלת ביצועים גבוהים וגוף מפותל לחזרה והתאמה. הוא משתמש בחוס קטן יותר מאשר SCs או FCs. מחברי D4 היו בשימוש נרחב ברשתות טלקו בשנות ה-80 עד תחילת שנות ה-90, אך הם הופכים לטכנולוגיה מיושנת.
ESCONהשם של מוצר נובע מהיישום שלו בממשק ערוץ ESCON של יבמ. זה דומה למחבר ה-FDDI - מחבר דופלקס באמצעות חוזים של 2.5 מ"מ. ההבדל העיקרי הוא התכריך הנשלף שלו בניגוד לתכריך קבוע. התכריך נמצא מעל החסם והוא עמוס בקפיצים ונסוג. מחברי ESCON משמשים לחיבור לציוד משקע בקיר.
אFC, או חיבור קבוע, מחבר בנוי מחסום קרמי כולו זירקוניה לעמידות. יש להם מערכת התקנת חוטים בעלת ביצועים גבוהים וגוף מפותל לחזרה והתאמה. הם משמשים בעיקר עם סיבים במצב יחיד ומשמשים בטלפון, מכשירים וקישורי תקשורת מהירים. הסגנון דומה לזה של מחבר ST, אבל הוא משתמש בחיבור הברגה, מה שהופך אותו למתאים יותר לסביבות רטט גבוהות.
FDDIהמחברים מתוכננים על ידי ANSI לשימוש ברשתות FDDI. מחבר זה הוא מחבר דופלקס המשתמש בשני חוזים בקוטר 2.5 מ"מ ובעל מעטה קבוע מעל החוזים. למחבר זה יש מעטה קבועה המגן על החוטים מפני נזק. הם משמשים בדרך כלל לחיבור לציוד משקע בקיר, אך לשאר הרשת יהיו מחברי ST או SC.
LCs, הידוע גם כ-Lucent Connectors, Little Connectors, או Local Connectors, בעלי חוזי קרמיקה מלוטשים למחשב PC מדויקים. יש להם דיור ותפס בסגנון דחיפה של RJ45. הם בגודל חצי מהמחברים הסטנדרטיים, הדומים לגרסה קטנה יותר של SC. עיצוב זה מגדיל את צפיפות האריזה ב-50% עם טביעת הרגל הצרה שלו ועיצוב הנעילה בדחיפה/משיכה. מחברי LC משמשים ברשתות פרטיות וציבוריות, והם צוברים פופולריות בשל מכלולי המשדר/מקלט האופטי הקטן שלהם (SFF).
Loopbackמחברים משמשים בבדיקת מערכות משדר. Loopback מתאר דרך לניתוב אותות אלקטרוניים מהמתקן המקור שלהם לקצה המקבל של המקור ללא עיבוד או שינוי. זה משמש בצורה הטובה ביותר כדרך לבדיקת העברת תשתית תחבורה.

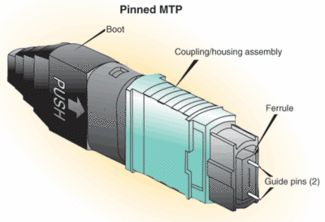

MTP, הקיצור של Multi-Fiber Push On/Pull Off, מחברים הם סוג הברגה של מחבר סיבים אופטיים. הם אידיאליים עבור יישומים בצפיפות גבוהה. מחברי MTP הוא השם המסחרי של מחברי MT, שהם 12 מחברי סיבים לכבל גומי. הוא משמש למכלולי כבלים ומערכות כבלים עם סיומת מראש.
הMT-RJמשתמש בחוס קטן מה-MT הסטנדרטי כדי להחזיק שני סיבים. MT מייצג העברה מכנית ו-RJ מייצג את Register Jack. הוא גם משתמש בלחיצה לשחרור תפס די דומה לזה שנמצא בשקע המודולרי כדי להפוך את פעולתו למוכרת. MT-RJs משתמשים בפינים ליישור ויש להם גרסאות זכר ונקבה. הם מולטי-מודים בלבד, ומסתיימים בשדה בשיטת מלוטש/חבור מראש.
אMUהמחבר הוא פרול בקוטר 1.25 מ"מ עבור מחברים אופטיים מרובים קומפקטיים ומנגנון שמירה עצמית עבור יישומי מטוס אחורי. "יחידות מיניאטוריות" אלו מנוצלות בתקשורת נתונים במהירות גבוהה, רשתות קול, טלקומוניקציה ויישומי DWDM בצפיפות גבוהה. מחברי MU פופולריים יותר ביפן.
SCs, או מחברי מנוי, הם פרוסים קרמיים בעלי דיוק גבוה. הם כוללים מנגנון נעילה ננעל עבור נעילה חיובית. מחברי SC משתמשים בעיצוב push-pull וניתן להשתמש בהם עבור יישומי סימפלקס או מולטיפלקס. יש להם גוף מפותל לחזרתיות ושילוביות והם אידיאליים ליישומים בצפיפות גבוהה. SCs מכונים מחברי מקום מכיוון שהם משמשים להתקנות בחצרים. למרות שיש לו עיצוב קומפקטי מפלסטיק קשיח, אין להם את טביעת הרגל הקטנה ביותר, הדורשים 0.378 אינץ' רבועים.
SMAלמחברים יש צימוד מולטי-מוד בעלות נמוכה עם אישור ליישומים צבאיים. SMA, ראשי תיבות של Subminiature A, הוא מחבר למיקרוגל.
רחוב, או Straight Tip, מחברים מורכבים מחסום קרמי זירקוניה מדויק. יש להם מערכת הרכבה של כידון קלה להרכבה מחלק אחד. הם יכולים לשמש הן עבור סיבים במצב יחיד והן עבור סיבים מולטי-מודים. סוג זה של מחברים פופולרי מאוד ביישומי תקשורת, כגון רשתות LAN ומערכות טלוויזיה במעגל סגור. מחברי ST מכונים גם BFOC (Bayonet Fiber Optical Connector). יש להם קצה קרמי שנמשך מעבר לגוף המחבר. זה ידוע גם כמחבר עם נעילת טוויסט בסגנון כידון סימפלקס והוא דורש טיפול מיוחד מכיוון שהחיתוך אינו מוגן. בעוד שמחבר ST עדיין פופולרי ביישומים תעשייתיים רבים, הוא מאבד את החסד לגורמי צורה קומפקטיים יותר, בעלי מפתח.
