Evolux Fiber: יצרן מחברי הסיבים האופטיים המקצועיים שלך!
Shenzhen Evolux Fiber Co., Ltd היא ספקית מובילה של פתרונות סיבים אופטיים חדישים-, המתמחה במחקר, פיתוח, ייצור והפצה של מוצרי סיבים אופטיים- באיכות גבוהה. הוקמה בשנת 2013, ובסיסה ב-Shen Zhen, סין, התגלינו כשם מהימן בתחום הסיבים האופטיים. עם התמקדות חזקה בחדשנות ובאמינות, אנו שואפים לעמוד בדרישות המתפתחות של תעשיית הטלקומוניקציה העולמית.
היתרונות שלנו
תיק מוצרים מגוון
אנו מספקים מגוון מקיף של מוצרי סיבים אופטיים, החל מסיבים אופטיים-יחידים ומרובי-מצבים ועד סיבים אופטיים מיוחדים ליישומים ספציפיים, כולל כבלי סיבים אופטיים, מחברים, מקלטי משדר, מתאמים ואביזרים נלווים כדי לענות על הצרכים המגוונים של הלקוחות שלנו.
תמיכת לקוחות מעולה
הרכבנו צוות מומחים שמוכן לתמוך בלקוחותינו. הם מסייעים ללקוחות בבחירת פתרון הסיבים האופטיים המתאים ומנחים את תהליך ההטמעה, ומאפשרים ללקוחות ליהנות מייעוץ מקיף לפני-מכירות לפרסום-תמיכה במכירות וסיוע טכני.
מתקני מחקר ופיתוח מתקדמים
מתקני מחקר ופיתוח, ציוד ומעבדות מיוחדות-מתקדמים-מתקדמים ביותר, מספקים סביבה אידיאלית לעריכת מחקר-מתקדם, ניסויים ובדיקות של חומרים סיבים אופטיים, תהליכי עיצוב וייצור.
שירותי התאמה אישית מקצועיים
אנו מציעים אפשרויות התאמה אישית המאפשרות ללקוחות להתאים מוצרי סיבים אופטיים לצרכים הספציפיים שלהם. ניתן להתאים את כל קוטר הסיבים, חומר הציפוי או סוג המחבר בצורה גמישה.
Product Categories
Latest Products
כיצד מיוצרים מחברי סיבים אופטיים?
ייצור מחברי סיבים אופטיים דורש יישור סיבים מדויק, הרכבה מבוקרת וביצועים אופטיים עקביים. אפילו שינויים קטנים בממדים של חוס, מיקום הסיבים או גיאומטריית הקצה- עלולים להשפיע על אובדן ההכנסה, אובדן החזרה ויציבות החיבור לטווח ארוך.-
תהליך הייצור המדויק תלוי בתכנון המחבר. מחברי סיבים אופטיים קונבנציונליים כוללים בדרך כלל הכנת סיבים, הדבקה, ריפוי וליטוש קצה- לפנים. מחברים מהירים-ניתנים להתקנה בשדה משתמשים בדרך כלל ב-בדל סיבים שהוכן במפעל, מבנה יישור מדויק וטכנולוגיית התאמת אינדקס- כדי לפשט את הסיום באתר ההתקנה.
ב-EVOLUX, דרישות הייצור מאושרות בהתאם לסוג המחבר, סוג הפוליש, מצב הסיבים, מבנה הכבלים התואם וביצועי היעד. לא כל מוצר עובר בדיוק את אותו תהליך, אך השלבים הבאים ממחישים כיצד אנו מנהלים את ייצור המחברים מרכיבים נכנסים ועד למוצרים מוגמרים.
בדיקת חומרי גלם
פרוסים, תאים, קפיצים, מגפיים, רכיבי סיבים וחומרי אריזה נבדקים לפני הייצור.
המחאות עשויות לכלול:
- מידות ומראה החסום
- חומר דיור וצבע
- רכיבים מכניים
- רכיבי סיבים
- תוויות ואריזות
חומרים שאינם- תואמים מזוהים ומופרדים לפני ההרכבה.
הכנת רכיבים ופרול
הרכיבים מוכנים בהתאם למפרט המחבר המאושר.
התהליך עשוי לכלול:
- מבני SC, LC, FC או ST
- תצורות PC, UPC או APC
- אפשרויות-מצב יחיד או ריבוי מצבים
- חוזים של 1.25 מ"מ או 2.5 מ"מ
- עיצובי מחברים פשוטים, דופלקסים או מהירים
החומרים מאורגנים לפי כתב החומרים המאושר.

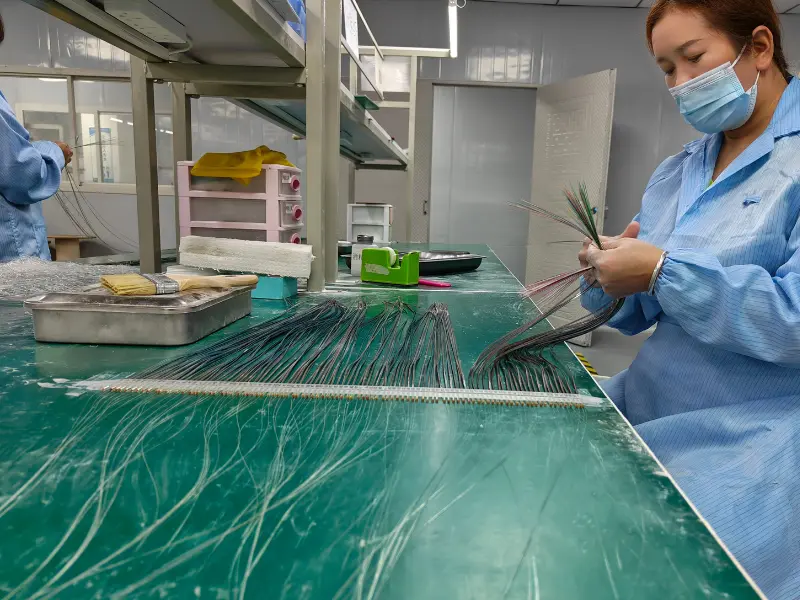

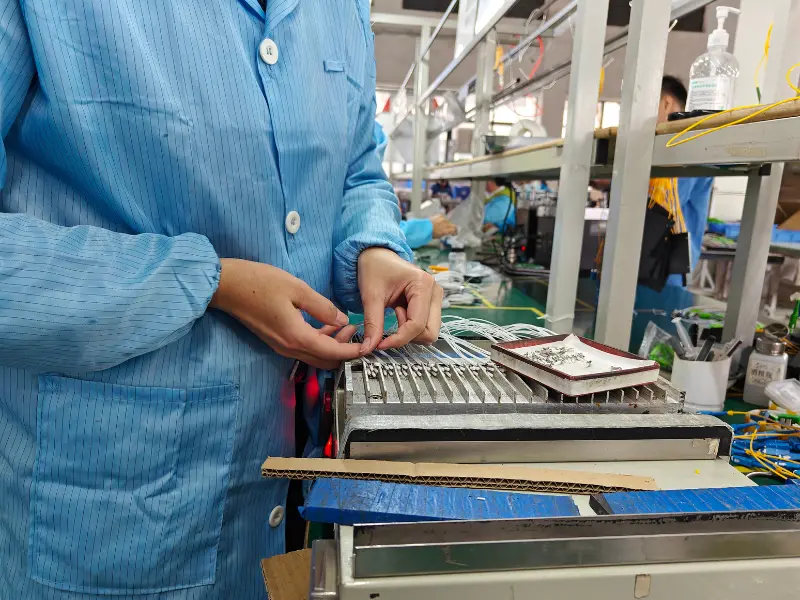

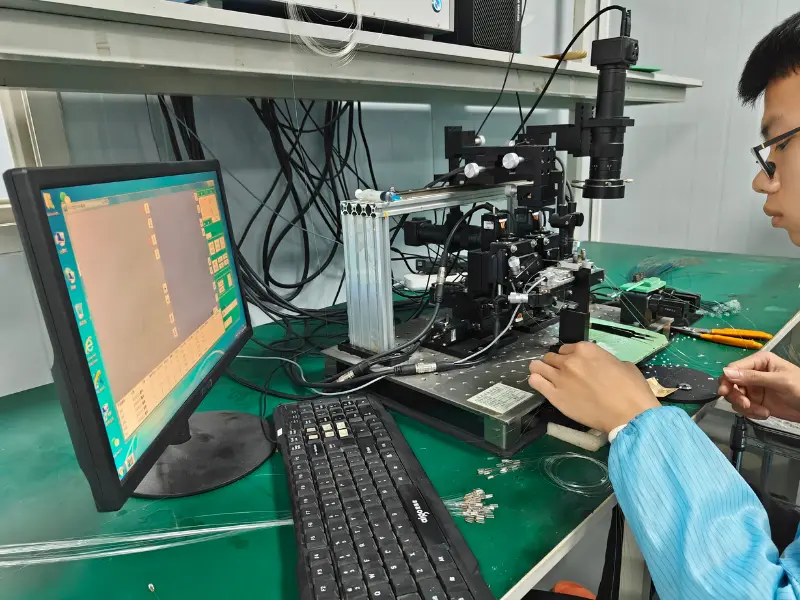

הכנת סיבים או מכלול-משובץ מראש
התהליך משתנה בין מחברים רגילים למחברים-ניתנים להתקנה בשטח.
זה עשוי לכלול:
- הפשטת סיבים וניקוי
- הכנת סיבים
- הכנסת פרול
- התקנה מראש של-סיבים מלוטשים-
- מכלול יישור מדויק

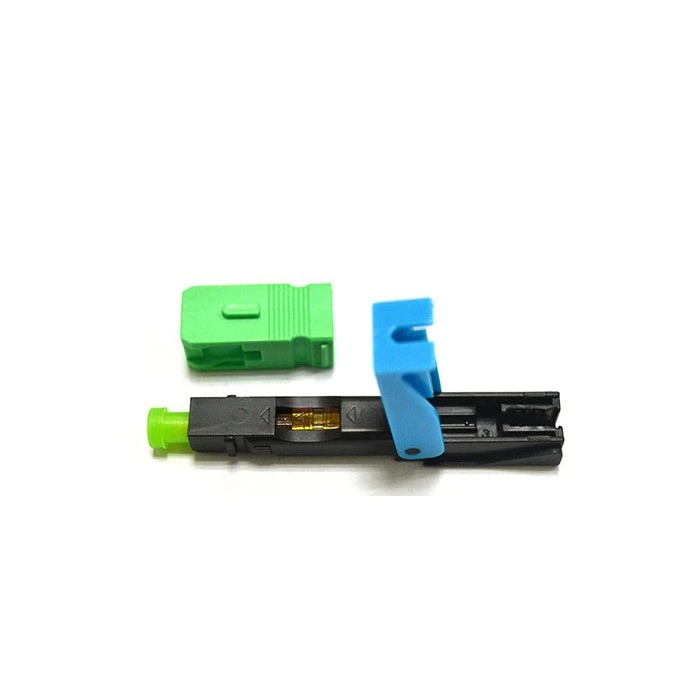

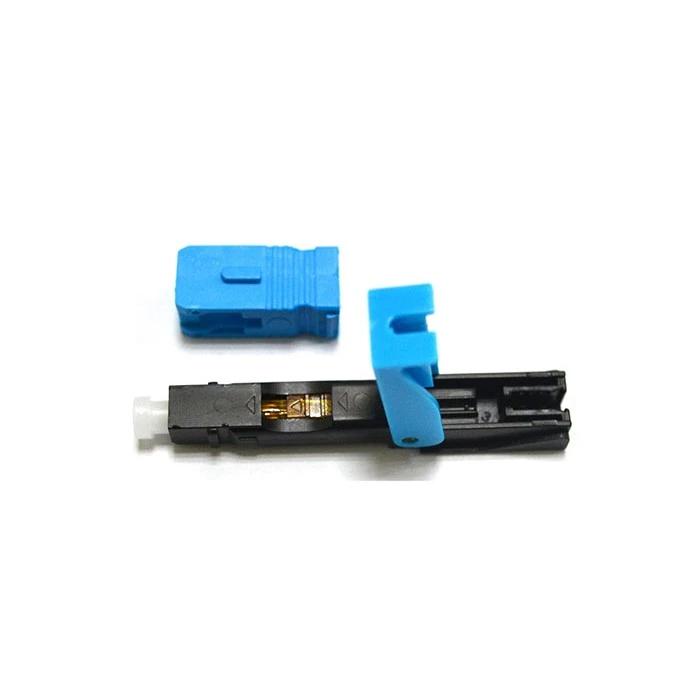

מחברים מהירים עשויים להשתמש גם בטכנולוגיית התאמת אינדקס- כדי לתמוך בשידור אופטי יציב.
קיבוע וריפוי סיבים
הסיב מאובטח באמצעות שיטת הדבקה או קיבוע מכני.
בקרות מפתח עשויות לכלול:
- מיקום סיבים
- יישום מליטה
- תנאי ריפוי
- נעילה מכנית
- יישור פנימי
התהליך נשלט כדי להפחית את התנועה ולשמור על ביצועים אופטיים יציבים.

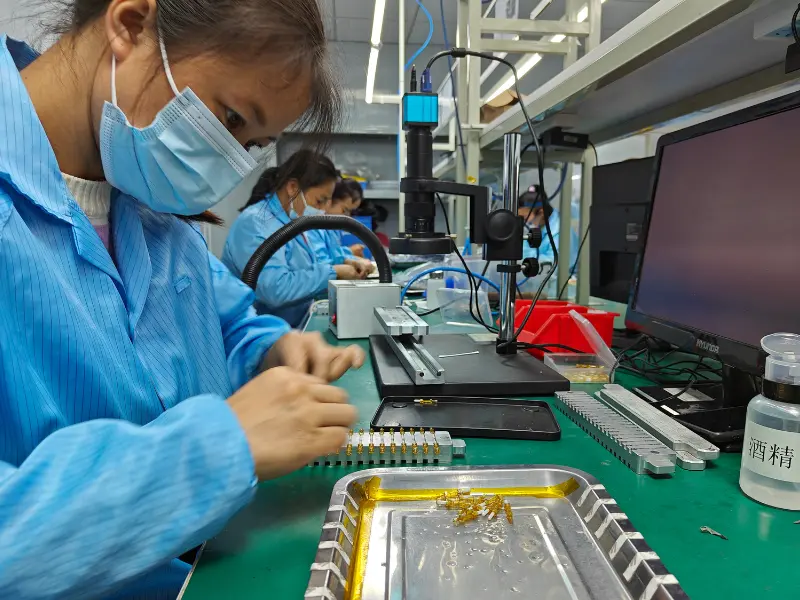

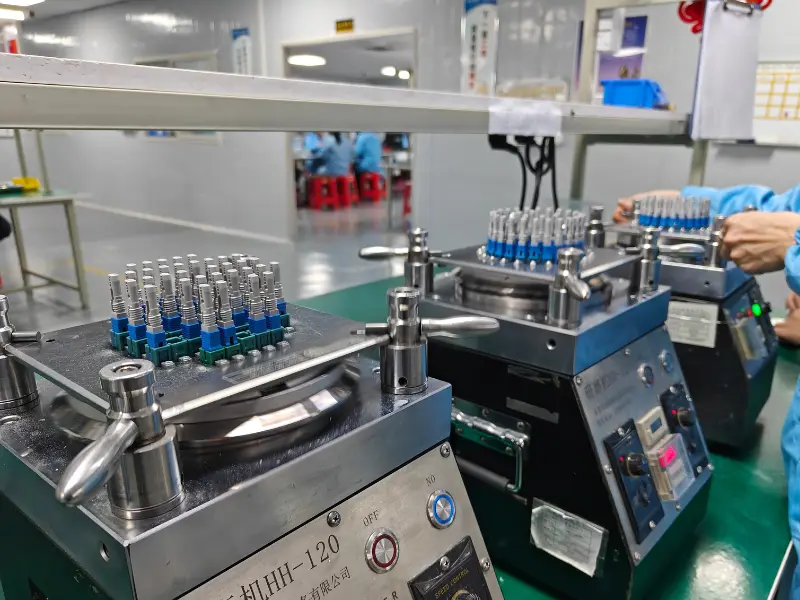

סיום-עיבוד פנים וליטוש
פני קצה המחברים הקונבנציונליים מעובדים בהתאם לדרישות PC, UPC או APC.
התהליך עשוי לכלול:
- הסרת סיבים ודבקים
- טחינת פרול
- ליטוש רב-שלבי
- סיים את-ניקוי הפנים
- בדיקה מיקרוסקופית
ליטוש מבוקר עוזר לשמור על אובדן החדרה, אובדן החזרה ויציבות החיבור.

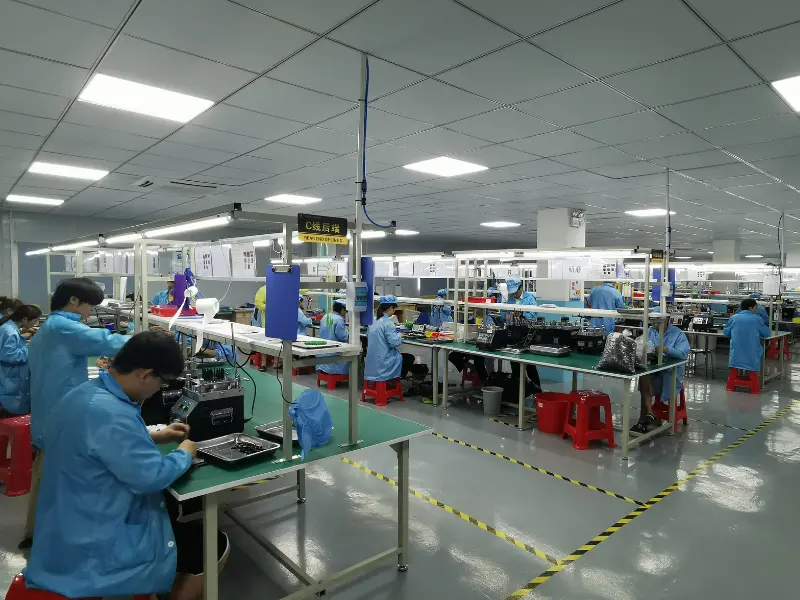

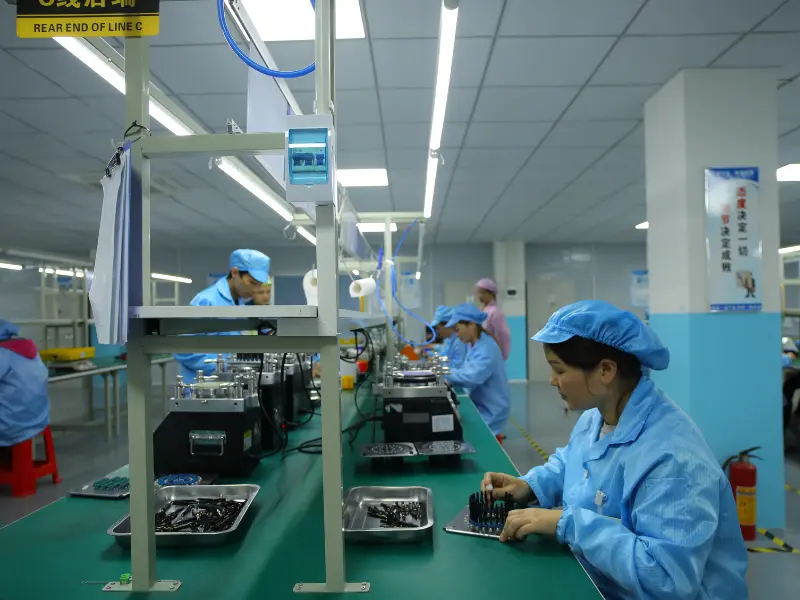

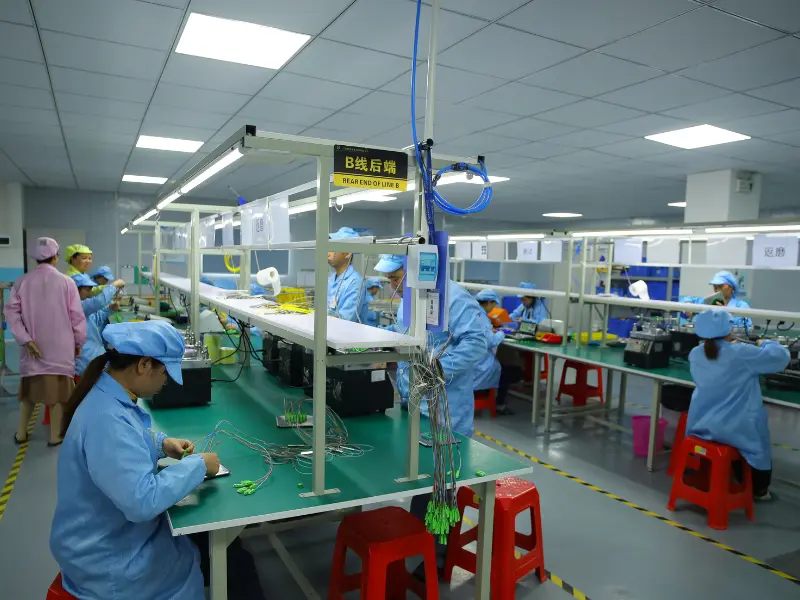

מכלול מחברים
פרולים, קפיצים, בתי מגפיים ורכיבי נעילה מורכבים לתוך המחבר המוגמר.
בדיקות הרכבה עשויות לכלול:
- עמדת פרול
- התקנת קפיץ
- אוריינטציה של דיור
- פונקציית נעילה
- הגנה על-כובע אבק
מוצרים מותאמים מורכבים לפי השרטוט או המדגם המאושרים.

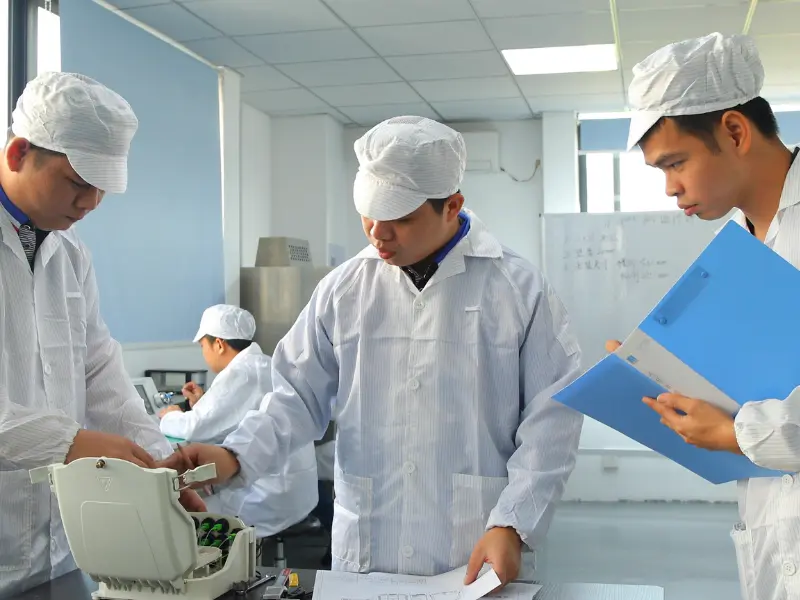

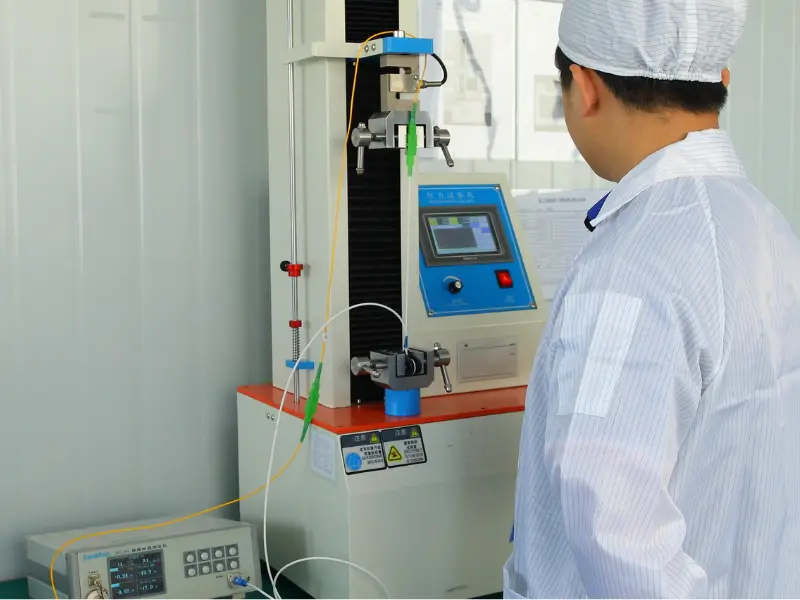

בדיקה אופטית ומכאנית
מחברים מוגמרים נבדקים על פי מפרט המוצר והיישום.
הבדיקה עשויה לכלול:
- אובדן הכנסה
- הפסד החזר
- סיום-בדיקת פנים
- זיווג ומידות
- בדיקת מתיחה או עמידות
פריטי בדיקה וקריטריוני קבלה מאושרים בהתאם לדרישות הפרויקט.

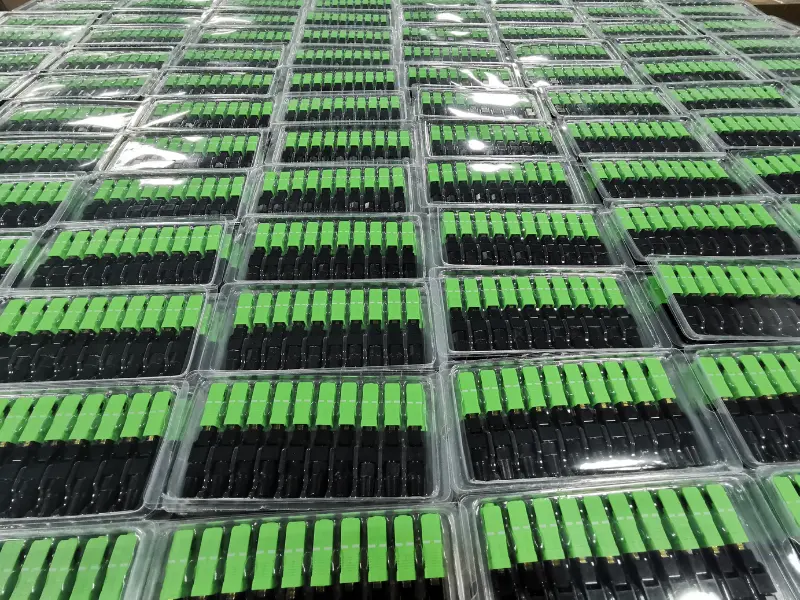

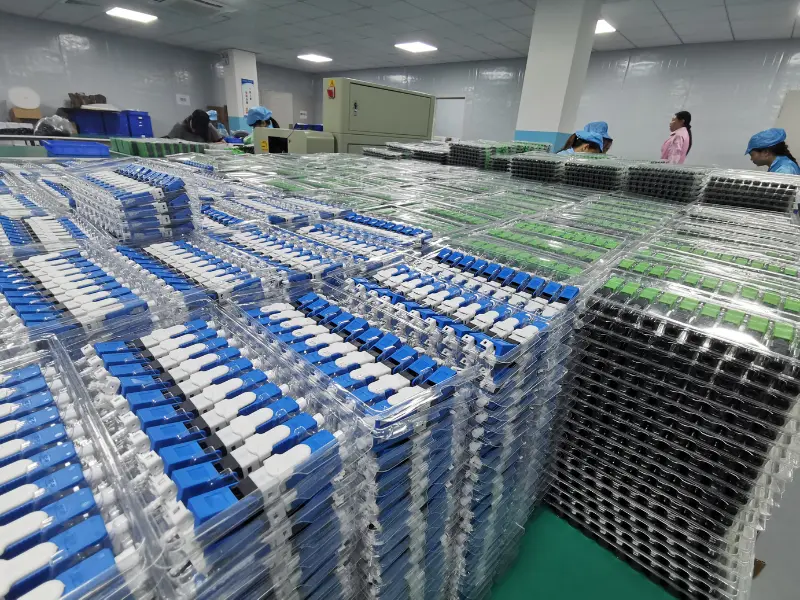

בדיקה סופית ואריזה
מחברים מאושרים ממשיכים לבדיקה ואריזה סופית.
בדיקות סופיות עשויות לכלול:
- מראה וניקיון
- סיום-מצב פנים
- דיוק תווית וכמות
- מצב האריזה
המוצרים מוגנים באמצעות מכסי אבק וארוזים באריזה סטנדרטית או מותאמת אישית.
בקרת איכות מחומרים נכנסים ועד למשלוח סופי
איכות מחברים עקבית תלויה ביותר מבדיקה סופית.
מחבר מוגמר עלול לעבור בדיקה אופטית אחת כשהוא עדיין מושפע מחומרים לא עקביים, תנאי הרכבה לא יציבים, זיהום קצה-פנים או נזק לאריזה. מסיבה זו, EVOLUX מנהלת איכות במספר שלבים, כולל חומרים נכנסים, תהליכי ייצור, ביצועים אופטיים, הרכבה מכנית ובדיקת משלוח סופית.
קריטריוני איכות מאושרים בהתאם לדגם המחבר, היישום ודרישות הלקוח. עבור פרויקטים מותאמים אישית, פריטי בדיקה ותקני קבלה יכולים להיבדק לפני הכנת דגימות או ייצור בתפזורת.
בקרת איכות נכנסת - IQC
רכיבים נכנסים נבדקים לפני הייצור כדי לזהות בעיות חומר, מימד ומראה.
בדיקה עשויה לכלול:
- מידות הפרול ומצב פני השטח
- חומר דיור, מידות וצבע
- נעילה והזדווגות מבנים
- קפיצים, מגפיים ורכיבים מכניים
- סיבים או רכיבי סיבים-מוטבעים מראש
- תוויות וחומרי אריזה
חומרים שאינם- תואמים מזוהים ומופרדים לפני הייצור כדי לצמצם בעיות הרכבה ולשמור על עקביות אצווה.
ב-בקרת איכות תהליכים - IPQC
שלבי הייצור העיקריים מנוטרים כדי לשמור על מיקום סיבים עקבי, מבנה המחברים ואיכות ההרכבה.
בדיקה עשויה לכלול:
- הכנת סיבים וניקיון
- מיקום סיבים והרכבה של חוזים
- תנאי הדבקה, קיבוע ואשפרה
- סיים-שחזה וליטוש פנים
- כיוון הדיור ומידות הרכבה
- נעילה, התאמה והתקנת אתחול
הייצור פועל לפי מפרטים והוראות עבודה מאושרים. מוצרים מותאמים נשלטים על פי השרטוט המאושר, המפרט או המדגם המאושר.
בדיקת ביצועים אופטיים ומכניים
מחברים מוגמרים נבדקים בהתאם לדגם המוצר, היישום המיועד ודרישות הלקוח המאושרות.
הבדיקה עשויה לכלול:
- אובדן הכנסה ואובדן החזרה
- סיום-בדיקת פנים
- מידות המחבר ומצב ההזדווגות
- חזרה על חיבור
- חוזק מתיחה ושימור כבלים
- עמידות מכנית
- בדיקת סביבה או טמפרטורה
לא כל מחבר דורש את אותן בדיקות. פריטי בדיקה וקריטריוני קבלה מאושרים בהתאם לעיצוב המוצר ודרישות הפרויקט.
בקרת איכות ועקיבות סופית - FQC/OQC
מחברים מוגמרים נבדקים לפני האריזה והמשלוח כדי לוודא את איכות המוצר ודיוק ההזמנה.
בדיקות סופיות עשויות לכלול:
- ביצועים אופטיים ומצב-סוף של הפנים
- מראה וניקיון המוצר
- צבע דיור וסימון מוצר
- תווית, כמות ודיוק אריזה
- דרישות ספציפיות לקרטון וללקוח-
מוצרים שאושרו משוחררים למשלוח, בעוד שמוצרים שאינם- תואמים מופרדים לבדיקה. בהתאם לפרויקט, הרשומות התומכות עשויות לכלול נתוני בדיקת אצווה, דוחות בדיקות אופטיות, אישורים לדוגמה, דפי מפרט, מעקב אחר חלקים ורשומות-פעולות מתקנות.
מחברי סיבים אופטיים מותאמים אישית שנבנו סביב הדרישות שלך
מחברי סיבים אופטיים סטנדרטיים לא תמיד תואמים לכל רשת, מכשיר או סביבת התקנה. פרויקטים שונים עשויים לדרוש מבנה מחבר ספציפי, מצב סיבים, גודל כבל, צבע בית, עיצוב מכני, רמת ביצועים אופטיים או פורמט אריזה. EVOLUX תומכת בהתאמה אישית- מבוססת פרויקטים עבור מפיצים, קבלנים, יצרני ציוד ומותגי מותגים פרטיים-. כדאיות ההתאמה האישית נבדקת בהתאם למבנה המוצר הנדרש, כמות ההזמנה, זמינות החומרים והדרישות הטכניות.
תצורת מחבר
ניתן לבחור או לשנות תצורות מחברים בהתאם לאפליקציה.
האפשרויות הזמינות עשויות לכלול:
מחברי SC/מחברי LC/מחברי FC/מחברי ST/קונפיגורציות למחשב/תצורות UPC/תצורות APC/מחברי מצב-יחיד/מחברים מרובי-מודים/מבנים פשוטים/מבנים דופלקסים/מחברים מלוטשים קונבנציונליים/שדה{1}}מחברים מהירים הניתנים להתקנה/שילובי מחברים ספציפיים לאפליקציה{2}
התצורה הסופית מאושרת בהתאם לדרישות התאימות, הביצועים וההתקנה.
מבנה מכני
ניתן לסקור או להתאים רכיבים מכניים לדרישות ספציפיות-לפרויקט.
התאמה אישית עשויה לכלול:
מבנה בית מחבר/סגנון מגף/אורך מגף/מנגנון נעילה/מפרט פרול/מבנה תפס דופלקס/רכיבי שמירה של כבלים-/מבנים מחוזקים/מבנים עמידים למים/אביזרי התקנה/
התאמה אישית מכנית עשויה לדרוש סקירת שרטוט, הערכת כלי עבודה או אימות לדוגמה.
תאימות סיבים וכבלים
ניתן להתאים מבני מחברים לסוגי סיבים וכבלים שונים.
אפשרויות תאימות זמינות עשויות לכלול:
250 מיקרומטר סיבים חשופים/900 מיקרומטר סיבים מאוחסנים/כבל 2.0 מ"מ/כבל 3.0 מ"מ/כבל נפילה FTTH/כבל סיבים פנימיים/מבני כבלים שצוינו על ידי הלקוח-
התאימות תלויה בדגם המחבר. לקוחות צריכים לספק את מידות הכבלים, שרטוט הבנייה או דוגמה פיזית כאשר הם מבקשים תצורה לא-סטנדרטית.
עבור פרויקטים המשתמשים בכבלים-שסופקו על ידי הלקוח, ניתן להמליץ על הרכבה לדוגמה ובדיקת תאימות לפני ייצור בכמות גדולה.
מראה וזיהוי מוצר
אפשרויות מראה יכולות לעזור למפיצים ולמותגים ליצור מגוון מוצרים עקבי.
האפשרויות הזמינות עשויות לכלול:
צבע בית המחבר/צבע מגף/צבע תפס דופלקס/סימון מוצר/סימון לייזר/לוגו לקוח/מספר דגם/מספר אצווה/תווית מוצר/מפיץ-קוד מוצר ספציפי
שיטות התאמת צבעים וסימון תלויות בחומר המחבר, כמות הייצור והיתכנות הייצור.
דרישות ביצועים אופטיות ומכניות
ניתן לסקור יעדי ביצועים בהתאם לעיצוב המוצר וליישום המיועד.
דרישות הפרויקט עשויות לכלול:
אובדן היעד/אובדן החזרה יעד/חזרות חיבור/עמידות מכנית/חוזק מתיחה/ביצועי שמירה-כבל/תפעול-דרישות טמפרטורה/אחסון-דרישות טמפרטורה/תנאים סביבתיים/יישום-קריטריוני בדיקה ספציפיים
כל יעדי הביצועים כפופים להערכה טכנית. יש לאשר את המפרט הסופי באמצעות תיעוד, בדיקות מדגם או דגימת ייצור מאושרת לפני ייצור בתפזורת.
אריזה ותיעוד
ניתן להתאים את האריזה עבור מפיצים, קבלני פרויקטים ומותגי מותגים פרטיים-.
האפשרויות הזמינות עשויות לכלול:
אריזה סטנדרטית של EVOLUX/אריזה נייטרלית/אריזה פרטית-תווית/תוויות מוצר מותאמות אישית/תוויות ברקוד/תוויות קופסאות-פנימיות/סימוני קרטונים/לוגו לקוח/הוראות משתמש/כרטיסי התקנה/אריזה-פורמטים של רשימה/אריזה ספציפית ללקוח-
יש לאשר את פרטי האריזה לפני הייצור כדי להבטיח שתוויות, ברקודים, כמויות ופרטי קרטון תואמים את דרישות הקבלה וההפצה של הלקוח.
מחבר סיבים אופטיים הוא מכשיר המשמש לקישור סיבים אופטיים, המקל על שידור יעיל של אותות אור. מחבר סיב אופטי מאפשר חיבור וניתוק מהירים יותר מאשר שחבור. הם מגיעים בסוגים שונים כמו SC, LC, ST ו-MTP, כל אחד מיועד ליישומים ספציפיים.
מחברי לוסנט (LC)
למחברי LC יש כמה מהחוזים הקטנים ביותר, בגודל 1 1/4 מ"מ, שהם בערך חצי מהגודל של מחבר ST. הגודל הקטנטן שלהם מכניס אותם לקטגוריית הפורמט הקטן של הפסקות. מחברים אלה פועלים היטב עבור מקלטי משדר מרובי מצבים וכבלים במצב יחיד-.
מחברים סטנדרטיים (SC)
למחברי SC יש חוד של 2 1/2 מ"מ שנכנס היטב למקומו. שימוש בתנועת דחיפה ומשיכה מאבטח את המחבר. לסוגים אלה של סיום ביצועים יש רמות גבוהות של ביצועים, אשר יחד עם ירידת מחיר מאז הצגתם, תרמו לפופולריות העצומה שלהם במספר יישומים. למעשה, יישומים רבים של מחברי ST לשעבר משתמשים כיום במחברי SC במקום זאת, מכיוון ש-SC הומצא כדי להחליף את ST גם בתקשורת טלקומוניקציה וגם בתקשורת נתונים.
מחברי ST
מחברי ST הם מהעתיקים ביותר מבין סוגי מחברי כבלי הסיבים. עד 2005, המותג הקנייני הזה של מחברים AT&T דורג כאחד מסיומי הסיבים הפופולריים ביותר. בעוד שפתרונות הפותרים כמה בעיות שמחברי ST קיימים החליפו את המחברים הללו, הם עדיין נשארים פופולריים. כיום, העלות שלהם נמוכה בשל גילם, מה שהופך אותם לבחירה עבור פרויקטים תקציביים-. העיצוב של מחברי ST הוא חסם 2 1/2 מ"מ בעל חיבור בסגנון כידון- בין הסיבים באמצעות מתאם. חוזים אלה משתמשים בעיצוב עומס קפיצי{10} שעלול להקשות על ההתקנה, אלא אם כן לחלקים יש מושבים מדויקים, אם כי חריץ עם מפתחות מסייע ביישור החוזים לחיבור.
מחברי ליבת פרול (FC).
מחברי FC מדורגים כחלק מהפופולריים ביותר לשימוש עם חיבורי-מצב יחיד לפני ההשקה של מחברי LC ו-SC. אלה משתמשים במפתח, מוברג-בסוג חיסום. עם זאת, תהליך הברגה של החסם דורש זמן ומאמץ נוספים בהשוואה למחברי SC-. הבורג-בעיצוב מונע מהחיבור הפרעות, גם כאשר מישהו מושך בכבל או שלמערכת יש יישומים באזורים עם הרבה תנועה. וידאו על סיבים הוא אחד השימושים עבור סוגים אלה של מחברים בשל זרימה מתמדת של נתונים דרך הכבל ואבטחת המחבר. בדומה למחברי ST ו-SC, חיבורי FC משתמשים בפס של 2 1/2 מ"מ. עם מתאם היברידי, כל אחד יכול ליצור גשר בין סוגי המחברים הללו.
מחברים מרובי-מצבים אופטיים (MPO).
MTP הוא המותג המסחרי של מחברי MPO. מחברי MTP ו-MPO זהים, אלא שלמותג MTP יש שימוש ספציפי ליישומים בעלי ביצועים גבוהים-, בעוד ש-MPO פועל במצבים מכניים יותר. שני מחברים אלה בדרך כלל מחברים כבלי סרט עם סיבים מרובים. למחברים אלה יש שתיים עד שש שורות של 12 או 16 סיבים. מחברי MPO עם 12 סיבים בכל שורה יכולים לכלול שתיים עד שש שורות, כאשר שניים הם המספר הנפוץ ביותר. למחברים שיש להם 16 סיבים בשורה אין יותר משתי שורות. חיבורים בין חוזים משתמשים בפינים ובחורים כדי להתאים את קצוות הסיב לכבל אחר או למכשיר אלקטרוני. לרוב, לסוג זה של מחברים יש יישומים בקישורים-במהירות גבוהה המשתמשים בריבוי מצבים או עבור קיבוץ{13}}כבלים עם סיומת מראש.
מחברי MT-RJ
כיום, מחברי MT-RJ נעלמו משימוש. עם זאת, מערכות מסוימות עדיין עשויות לדרוש מחברים אלה לצורך תיקונים. MT-RJ עובד רק עבור כבלים מרובי מצבים עם סיבים דופלקסים. שני הסיבים נכנסים לתוך החסם המתחבר לחציו המשודך עם סיכות וחורים, בדומה לסיומות MPO. קיימות גם כמה גרסאות תקע-ו-שקעים בסוג זה של מחברים.
יישום של מחבר סיבים אופטיים
אינטרנט ורשתות מקומיות (LAN)
כבלים סיבים אופטיים מאפשרים רוחב פס גדול יותר בהשוואה לאפשרויות כבלים אחרות. שימושים נפוצים לרשת כוללים סיבים אופטיים לאספקת קישוריות לאינטרנט ו-LAN ברחבי הבניין. כבל סיב אופטי עובד טוב במיוחד למרחקים של יותר מ-90 מטר ועם חיבורי מהירות-גיגה-ביט. גם LAN וגם אינטרנט מהיר- משתמשים בכבל סיב אופטי רב-מצבי. לחברות רבות יש כיום כבלי סיבים המועברים לארונות טלקום ולאחר מכן מעבירים את האות לכבל Cat5 מבוסס נחושת-וכבלים אחרים. כבלים אלו מעבירים את האות למחשבים ולטלפונים. עם זאת, נוהג זה של שימוש בממירי מדיה או ארונות טלקום עלול להיעלם עם הזמן. חידושים בטכנולוגיית סיבים אופטיים, עלויות גבוהות לתחזוקת ארונות טלקום והורדת מחירי סיבים אופטיים עשויים להפוך בסופו של דבר את כל רשתות הסיבים לנורמה.
טלוויזיה אנטנה קהילתית (CATV) וטלקומוניקציה אחרת
חברות אנטנות קהילתיות וחברות תקשורת אחרות מעדיפות לעתים קרובות כבל סיבים אופטיים כדי לספק את האותות שלהן בשל העלות הנמוכה יותר למרחקים ארוכים עם פחות אובדן ורוחב פס גבוה יותר בהשוואה לטכנולוגיות ישנות יותר. בנוסף, כל זוג סיבים משדר ומקלט יכול לשאת יותר אותות קול ווידאו. בהשוואה לשיטות אספקת חוטים, סיבים אופטיים יכולים להגיע פי 100 רחוק יותר ויותר מפי 1,000 מהר יותר. CATV עשוי להשתמש בכבלי סיבים אופטיים במצב יחיד- עבור רוחב הפס הגבוה יותר ואובדן נמוך יותר.
רשתות שירות ציבוריות
שירותים ציבוריים, כגון חברות חשמל או מתקני טיפול במים עירוניים, משתמשים בסיבים אופטיים במספר דרכים. ייתכן שיש להם מצלמות אבטחה עם סיבים אופטיים מחוברים-במעגל סגור (CCTV) ורשת המחברת אתרים שונים כדי לספק-נתונים בזמן אמת על פעולות. חברות חשמל, למשל, זיהו את ההפרעות של ציוד הייצור וההפצה שלהן בחוטי תקשורת מסורתיים ועשו מעבר מוקדם לסיבים אופטיים. שירותי החירום בעיר משתמשים גם בסיבים אופטיים עם טלוויזיה במעגל סגור, טכנולוגיה אלחוטית ומצלמות תעבורה כדי לשלב תקשורת ושיתוף מידע בין המגיבים. בנוסף, קישוריות סיבים דרך-רשתות עירוניות יכולות להציע רוחב פס גבוה יותר כדי להכיל מספר גדול של עובדי עירייה במערכת הניגשת למידע בבת אחת.
רשת תעשייתית
כמו בחברות חשמל, גם הפרעות אלקטרומגנטיות משחקות תפקיד בבחירת מוצרי התקשורת המשמשים בעסקים תעשייתיים. רעשים חשמליים מהציוד עלולים לגרום לבעיות חמורות בכבל חוט לא מסוכך. אבל זה לא עושה את אותו הדבר עבור סיבים אופטיים. כאשר מתקנים תעשייתיים רבים עוברים לפעולות חכמות עם מכשירים המחוברים זה לזה ולאינטרנט דרך רשת, קישוריות אמינה היא חיונית. עבור יישומים תעשייתיים, מחברים חייבים להיות בעלי חיבורים מוצקים שאינם יכולים להתנתק בקלות, אפילו מרטט קבוע שנגרם על ידי מכונות הפועלות בקרבת מקום.
מחברי סיבים אופטיים הם ייחודיים. כבלי סיבים משדרים פולסים של אור במקום אותות חשמליים, כך שהסיום חייב להיות הרבה יותר מדויק. במקום רק לאפשר לפינים ליצור מגע מתכת-ל-מתכת, מחברי סיבים אופטיים חייבים ליישר סיבי זכוכית מיקרוסקופיים בצורה מושלמת על מנת לאפשר תקשורת. אמנם ישנם סוגים רבים ושונים של מחברי סיבים, אך הם חולקים מאפייני עיצוב דומים.
סימפלקס לעומת דופלקס:סימפלקס פירושו מחבר אחד בכל קצה ואילו דופלקס פירושו 2 מחברים בכל קצה. ישנם שלושה מרכיבים עיקריים של מחבר סיבים: החסם, גוף המחבר ומנגנון הצימוד.
טַבַּעַת חִזוּק:זהו מבנה דק (לעתים קרובות גלילי) המחזיק למעשה את סיבי הזכוכית. יש לו מרכז חלול-שיוצר אחיזה הדוקה בסיב. פרוסים עשויים בדרך כלל מקרמיקה, מתכת או פלסטיק- באיכות גבוהה, ובדרך כלל יכילו גדיל אחד של סיבים.
גוף המחבר:זהו מבנה פלסטיק או מתכת המחזיק את החסימה ומתחבר למעיל ומחזק את איברי כבל הסיבים עצמו.
מנגנון צימוד:זהו חלק מגוף המחבר שמחזיק את המחבר במקומו כאשר הוא מחובר למכשיר אחר (מתג, NIC, מצמד מחיצות וכו'). זה עשוי להיות תפס תפס, אגוז -בסגנון כידון או מכשיר דומה.
שלב 1: דע את ספירת הסיבים וסוג המחברים
בחר את סוג המחבר בהתבסס על הציוד הקיים שלך-ותכניות ארוכות טווח. בחר את מחבר ה-LC אם אתה משתמש במודול SFP הנפוץ ביותר. אם אתה משתמש במודול QSFP28, אתה יכול לבחור במחבר MPO או LC. SC ו-LC הן האפשרויות הנפוצות ביותר, MPO מיועד למרכזי נתונים בעלי תפוקה גבוהה, ומחברי VSSF כגון CS ו-SN מיועדים ליישומי כבלים של 400G ומעלה.
שלב 2: דע את סוג הסיבים
כמו כבל סיבים, ניתן לסווג מחברי סיבים אופטיים בדרך כלל למצב יחיד ולרב מצב. סיב מצב יחיד מאפשר מצב אור אחד להתפשט בו זמנית, ומציע את מרחק השידור הארוך ביותר. המולטי-מוד מאפשר מצבי אור רבים להתפשט דרך הסיב, התומך במרחק קצר מאוד אך מוריד את עלויות הכבלים. למחברי סיבים אלה יש בדרך כלל קודי צבע שונים לזיהוי קל. למחברי מצב יחיד יש בדרך כלל כיסויים כחולים או ירוקים, בעוד למחברי מולטי-מודים OM1/OM2 יש כיסויים בז', ל-OM3 יש צבע אקווה ו-OM4 עם צבע מגנטה.
שלב 3: הכר את הסוג הפולני
זכור את הסוג הפולני. מחברי סיבים אופטיים זמינים בליטוש PC, UPC ו-APC. פוליש שונה מציע הבדל בביצועים ובעלות. בדוק אותם עם הספק שלך לפני ההזמנה.
טיפים למחבר סיבים אופטיים
נקה את המחברים שלך
אחד השלבים החשובים ביותר לשמירה על כבלי הסיבים והמחברים שלך הוא לנקות אותם באופן קבוע ויסודי. לכלוך, אבק, שמן ומזהמים אחרים יכולים להשפיע על האיכות והביצועים של האותות האופטיים שלך, לגרום להנחתה, השתקפות והפרעות, ואפילו לפגוע בליבת הסיבים או בקצה המחבר-. כדי לנקות את המחברים שלך, עליך להשתמש במגבון -ללא מוך, קלטת ניקוי או מיכל אוויר דחוס, בהתאם לסוג וגודל המחבר. עליך גם לבדוק את המחברים שלך לפני ואחרי הניקוי עם מיקרוסקופ או בדיקה וידאו כדי לוודא שהם נקיים מפסולת ושריטות.
אחסן את הכבלים שלך כראוי
גורם מפתח נוסף לשמירה על כבלי הסיבים והמחברים שלך הוא לאחסן אותם כראוי כאשר הם אינם בשימוש או במעבר. עליך להימנע מחשיפת הכבלים שלך לטמפרטורות קיצוניות, לחות, אור שמש, כימיקלים או מתח מכני, שכן אלו עלולים לבזות את חומר הסיבים, לגרום לסדקים או לשבור את הכבל. עליך גם לסלול את הכבלים בזהירות וברפואה, בהתאם לרדיוס הכיפוף המומלץ ולהימנע מקיפולים, פיתולים או קשרים. עליך לתייג בבירור את הכבלים ולהשתמש במכסי מגן, בשקיות או במארזים כדי למנוע אבק ונזק למחברים.
בדוק את הכבלים שלך באופן קבוע
כדי להבטיח שכבלי הסיבים והמחברים שלך פועלים היטב ומספקים את הביצועים הצפויים, עליך לבדוק אותם באופן קבוע עם הכלים והשיטות המתאימים. עליך למדוד את ההספק האופטי, ההנחתה והאובדן של הכבלים שלך באמצעות מד הספק, מקור אור או מד רפלקציית זמן-אופטי (OTDR). עליך גם לבדוק את האיכות והשלמות של האותות האופטיים שלך עם מנתח ספקטרום אופטי (OSA) או מנתח אפנון אופטי (OMA). עליך להשוות את תוצאות הבדיקה שלך למפרטים ולסטנדרטים של המערכת שלך ולזהות בעיות או חריגות כלשהן.
תקן או החלף את הכבלים שלך במידת הצורך
לפעמים, למרות מאמציך, כבלי הסיבים והמחברים שלך עשויים לסבול מנזק, בלאי או כשל שלא ניתן לתקן על ידי ניקוי או בדיקה. במקרה כזה, עליך לתקן או להחליף את הכבלים שלך בהקדם האפשרי כדי למנוע בעיות נוספות או השבתה. עליך להשתמש במחבור היתוך או בחיבור מכני כדי לחבר סיבים שבורים או חתוכים, בהתאם להוראות היצרן ולאמצעי הזהירות הבטיחותיים. עליך להשתמש גם במחברים, מתאמים וכבלי תיקון תואמים ואיכותיים- כדי לחבר או להחליף את הכבלים שלך, ולהימנע מערבוב סוגים או דרגות שונות של סיבים.
הדרכת הצוות שלך ופעל לפי השיטות המומלצות
לבסוף, אחת הדרכים היעילות ביותר לתחזק את כבלי הסיבים והמחברים שלך היא להכשיר את הצוות שלך ולעקוב אחר שיטות עבודה מומלצות לטיפול, התקנה והפעלה של מערכת הסיבים שלך. עליך לחנך את הצוות שלך על היסודות של סיבים אופטיים, הסוגים והמאפיינים של כבלי סיבים ומחברים, הסיכונים והסיכונים הפוטנציאליים של עבודה עם סיבים, ואת ההליכים והטכניקות הנכונות לניקוי, אחסון, בדיקה, תיקון והחלפת רכיבי סיבים. כמו כן, עליך לעקוב אחר התקנים וההנחיות בתעשייה להתקנת סיבים, סיום ואישור, ולתעד את פעילויות התחזוקה והרישומים שלך.
מדריך שאלות נפוצות אולטימטיבי למחברי סיבים אופטיים
ש: מהו מחבר סיבים אופטיים?
ש: מהם מחברי הסיבים הנפוצים ביותר?
ש: כיצד אוכל לזהות מחבר סיבים אופטיים?
ש: מה ההבדל בין מחבר סיבים אופטיים לחבור?
ש: מדוע מחברי סיבים כל כך יקרים?
ש: מה ההבדל בין מחברי סיבים כחולים וירוקים?
ש: מה ההבדל בין מחברי סיבים LC ו-SC?
ש: מה עדיף מחבר SC או LC?
ש: איך אתה יכול להבחין בין מחבר ST למחבר SC?
ש: מה מייצג מחבר ה-MU?
ש: מה המבנה של מחברי סיבים אופטיים?
ש: כיצד נבדקים מחברי הסיבים?
ש: מתי וכיצד לנקות מחברי סיבים אופטיים?
ש: כיצד לבחור את מחבר הסיבים האופטיים הנכון?
ש: מה עלי לעשות אם אני מתקין מחבר SC אבל צריך סוג LC?
ש: איך מחברים כבל סיבים אופטיים למחבר?
ש: איך מחברים שני מחברי כבל סיבים אופטיים?
ש: למה אני צריך לנקות מחברי סיבים אופטיים?
ש: האם אתה יכול לחבר סיבים אופטיים?
ש: מהם מחברי SC?
