פתרון FTTH ODN לפריסת גישת סיבים מהירה ואמינה
Evolux מספקת רכיבי סיבים אופטיים פסיביים-לעצמה אחת עבור רשתות גישה FTTH, FTTx ו-PON, כולל מחברי SC/APC, מתאמים, צמות, כבלי תיקון, מפצלי PLC ותיבות טרמינלים.
פתרון FTTH ODN לפריסת גישת סיבים מהירה ואמינה
Evolux מספקת רכיבי סיבים אופטיים פסיביים-לעצמה אחת עבור רשתות גישה ל-FTTH, FTTx ו-PON - מחברי SC/APC, מתאמים, צמות, כבלי תיקון, מפצלי PLC וקופסאות מסוף.
מתיקון משרד מרכזי ועד לצניחת המנוי האחרון של-מייל, פתרון מוצר ה-FTTH שלנו עוזר למפעילי טלקום, קבלנים ומפיצים לבנות רשתות הפצה אופטיות יציבות, ניתנות להרחבה וקל-להתקין-.
אוזניים ניסיון באספקת סיבים אופטיים
מחברים סיבים אופטיים מסופקים
הזמנות פרויקטים של FTTH ו-FTTx נתמכות
תיוג ואריזה זמינים

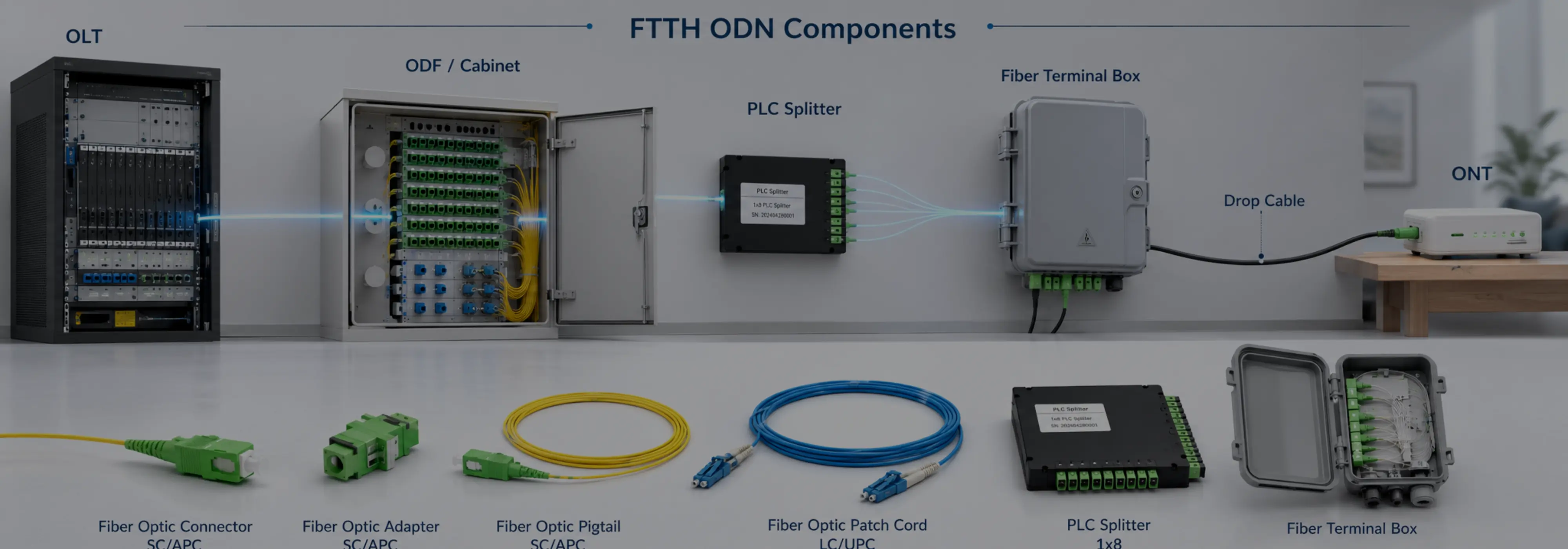

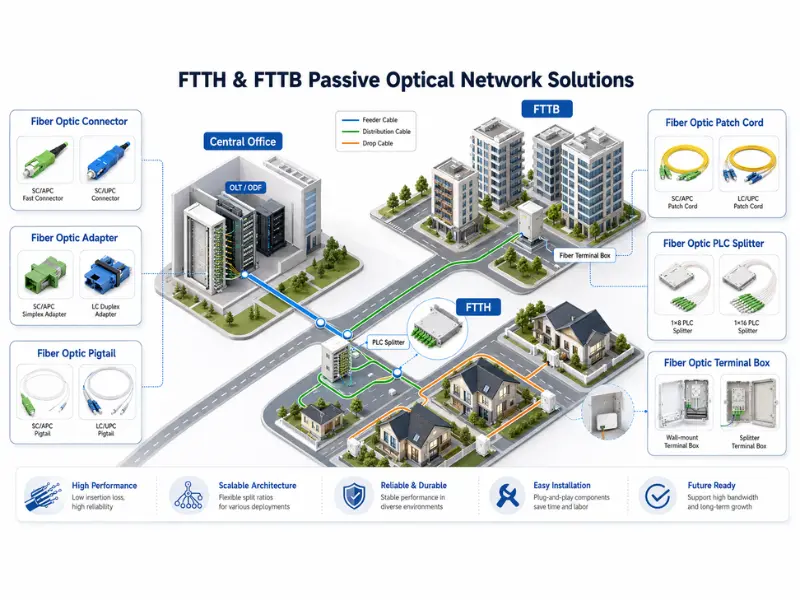

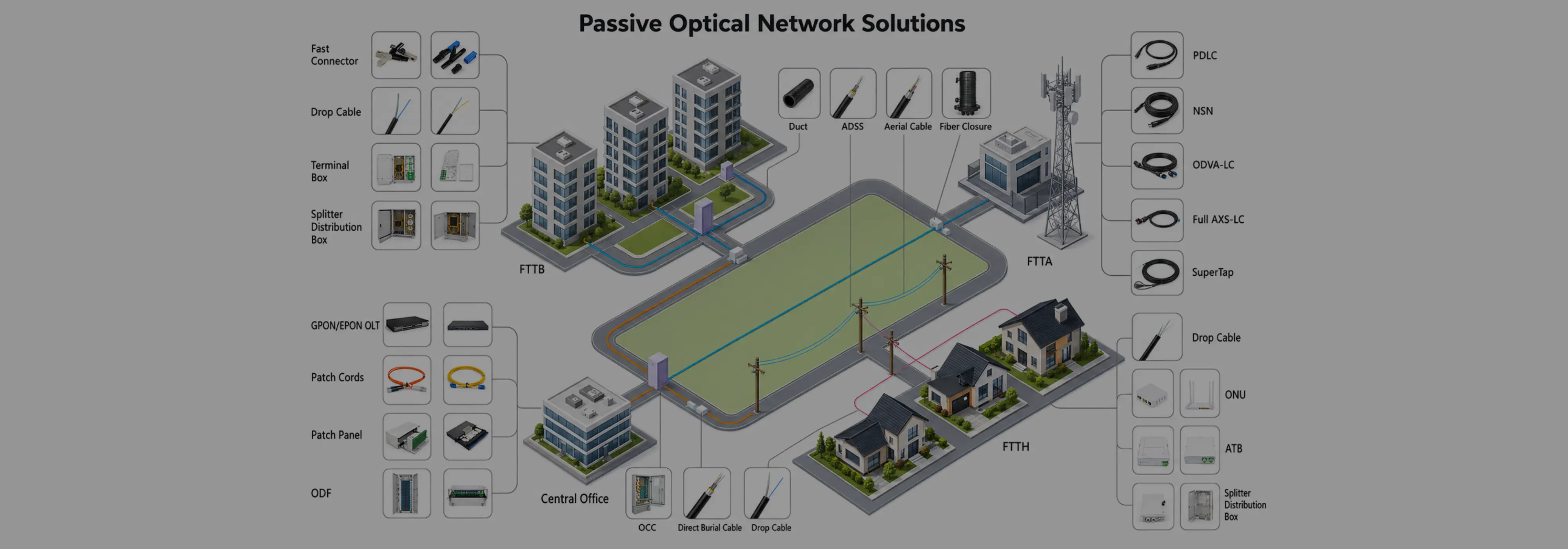

ארכיטקטורת רשת FTTH ODN טיפוסית
ברשת FTTH PON טיפוסית, רכיבים אופטיים פסיביים מחברים את המשרד המרכזי למשתמשי קצה ללא ציוד פעיל בנתיב ההפצה. Evolux מספקת את הרכיבים הפאסיביים העיקריים המשמשים לפיצול, חיבור, תיקון, סיום וחיבור מנוי
OLT
משרד מרכזי
01
ODF / ארון
כבל מזין
02
מפצל PLC
1×4 – 1×64
03
תיבת טרמינלים
הֲפָצָה
04
שחרר → ONT
מָנוּי
05
כל חלק של רשת FTTH דורש רכיבים פסיביים תואמים. סוג המחבר, יחס המפצל, קיבולת תיבת המסוף, סוג הסיבים וסביבת ההתקנה כולם משפיעים על ביצועי הרשת ויעילות ההתקנה. Evolux עוזרת ללקוחות לבחור מוצרים תואמים בהתאם לטופולוגיית הפרויקט, כמות המנויים ותרחיש הפריסה.
רשת FTTH אחת דורשת רכיבים פסיביים רבים. Evolux עוזר לך להתאים אותם ל-BOM שלם של פרויקט.
משפחות מוצרי FTTH מומלצות
Evolux מספקת את משפחות מוצרי הסיבים האופטיים הפסיביים העיקריים המשמשים ברשתות גישה ל-FTTH ו-PON. מוצרים אלה יכולים להיות מסופקים בנפרד או בשילוב לתוך BOM פרויקט FTTH מותאם אישית.
מחבר סיב אופטי
מחבר מהיר SC/APC, מחבר SC/UPC ומחבר LC לסיום שדה, חיבור ONT, תיבת מסוף ותיקון.
בשימוש ב: סיום שדה · ONT · תיקון
מחבר מהיר סיב אופטי Sc Apc
מחבר סיב אופטי Sc
מחברי Lc סיבים אופטיים
מתאם סיבים אופטיים
מתאם SC/APC סימפלקס, מתאם דופלקס LC ומתאם אוגן לתיבות טרמינלים, קופסאות הפצה, ODF וקופסאות מפצלות.
בשימוש ב: תיבת מסוף · ODF · תיבת מפצל

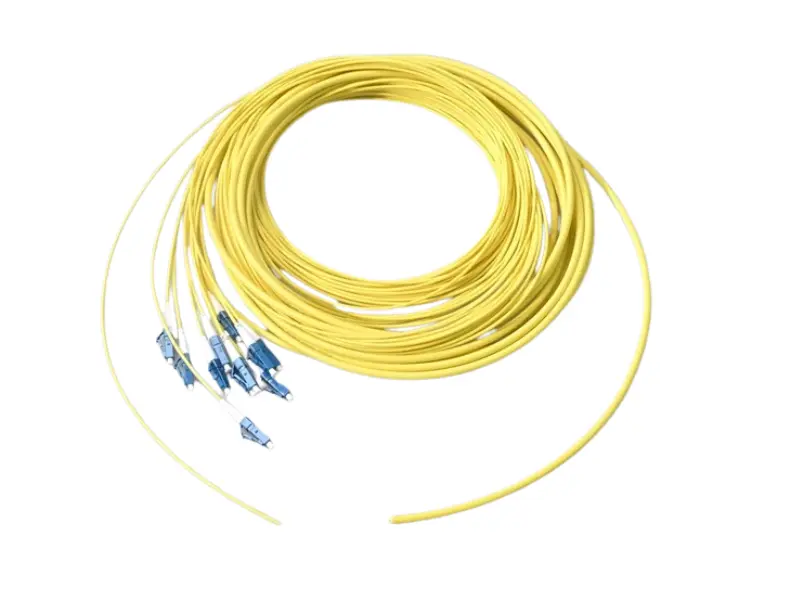

צמת סיבים אופטיים
צמות SC/APC ו-LC/UPC בסיבים OS2 G.657A1/A2 לנקודות חיבור, קופסאות מסוף ומסגרות הפצה.
בשימוש ב: נקודות שחבור · תיבת מסוף · ODF

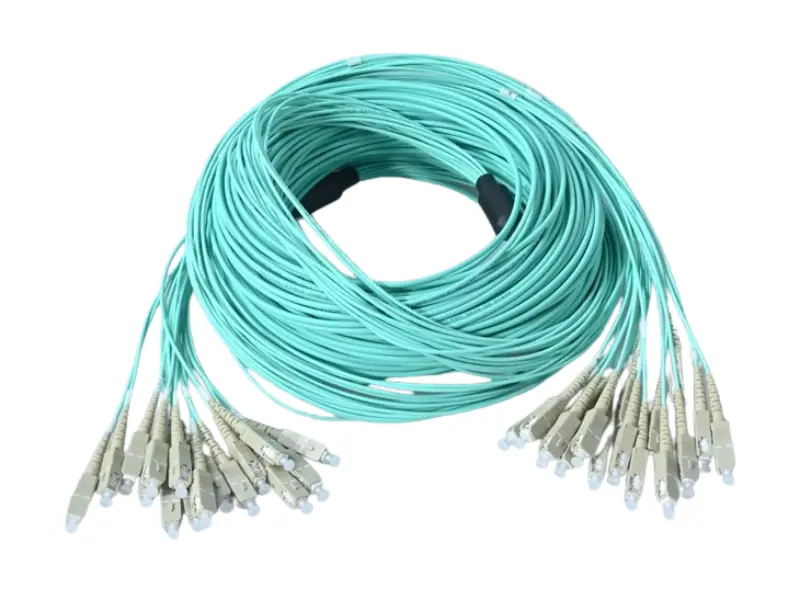

כבל תיקון סיבים אופטיים
SC/APC סימפלקס, LC וכבלי תיקון משוריינים עבור OLT, ODF, מפצל, תיבת טרמינלים וחיבור ONT.
בשימוש ב: OLT · ODF · מפצל · ONT

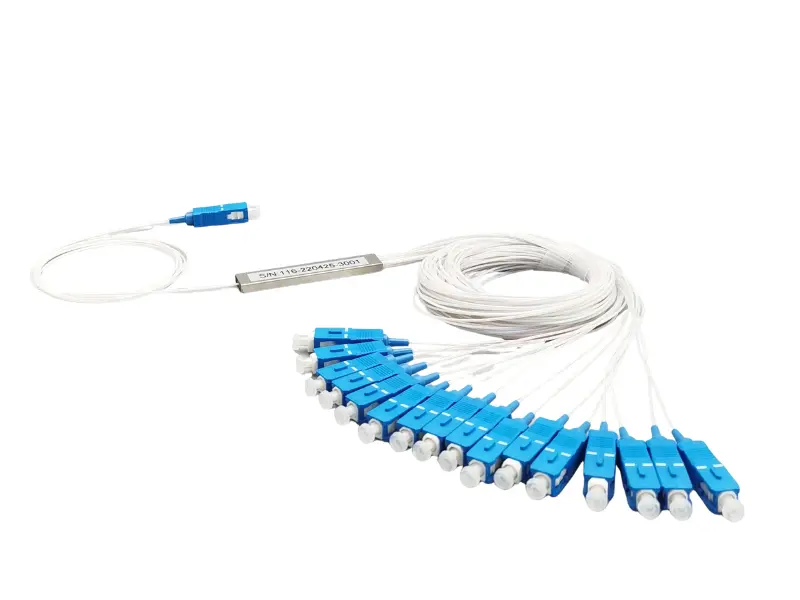

מפצל PLC סיבים אופטיים
מפצלי PLC 1×4, 1×8, 1×16, 1×32 ו-1×64 לפיצול אותות PON, פיצול מרכזי ומשני.
בשימוש ב: פיצול PON · מרכזי · משני
תיבת מסוף סיבים אופטיים
2 עד 24 קופסאות מסוף ליבה, קופסאות מפצלים ותיבות התקנה לקיר- עבור מסדרון, קיר, עמוד ונקודות גישה למנויים.
משמש ב: מסדרון · קיר/עמוד · נקודות גישה
בין אם הפרויקט שלך זקוק לכבלי תיקון סטנדרטיים של SC/APC או סט שלם של קופסאות טרמינלים, מפצלי PLC, מתאמים וצלמות - Evolux תומך בהתאמת מוצרים גמישה עבור דגמי פריסה שונים של FTTH.
סוגי פתרונות FTTH לצורכי פריסה שונים
פרויקטי FTTH שונים דורשים שיטות התקנה שונות. Evolux תומכת בפתרונות הפצת סיבים לבניית סיבים-שחבורים, FTTH-מופסקים מראש ו-MDU.

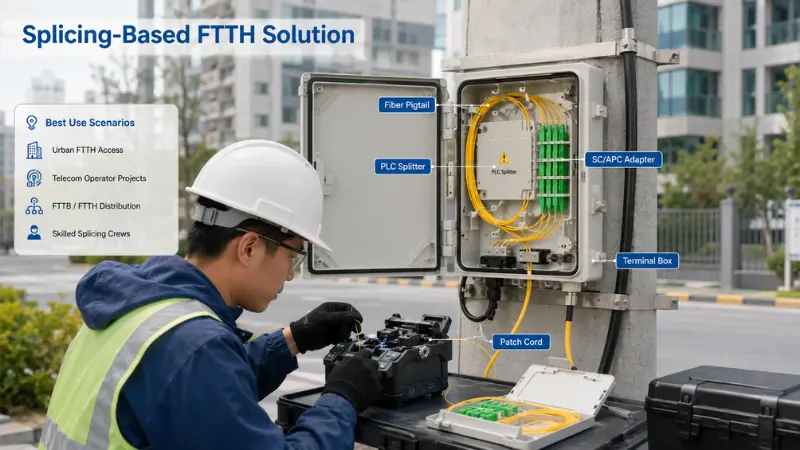

חיבור-פתרון FTTH מבוסס
עבור פרויקטי FTTH מסורתיים,-רשתות גישה רגישות ופריסות שבהן נדרש חיבור היתוך שדות.
תועלת ליבה:חיבור יציב וניתוב גמיש - שנבנה עבור-רשתות גישה קבועות לטווח ארוך.
צמות סיבים מתמזגות עם סיבי הזנה או הפצה, בעוד שמתאמים וקופסאות מסוף מספקים נקודות חיבור מאורגנות ומוגנות - אידיאליות לפרויקטים הזקוקים לביצועים יציבים לטווח ארוך ולניתוב גמיש באתר.
- מתאם SC/APC
- מפצל PLC
- תיבת טרמינלים
- כבל תיקון
תרחישי השימוש הטובים ביותר
- רשתות גישה עירוניות FTTH
- פרויקטים של מפעילי טלקום
- נקודות הפצה FTTB / FTTH
- צוותים עם צוותי שחבור מיומנים

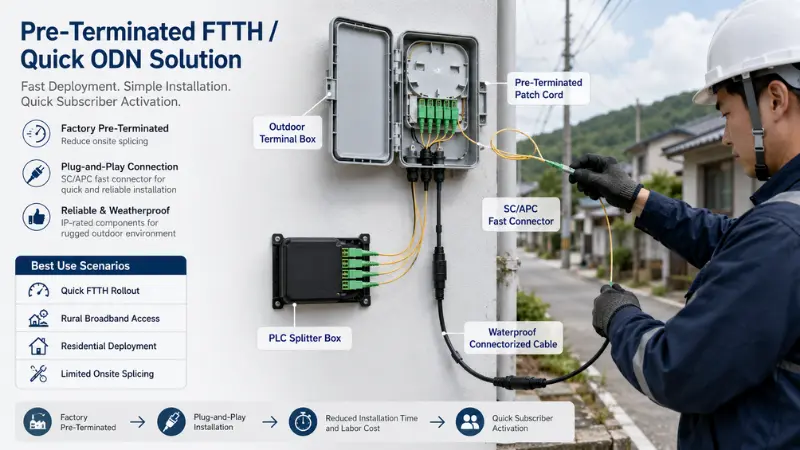

FTTH / Quick ODN נסגר{{0}
להפעלת מנויים מהירה, מגורים-נמוכים, פס רחב כפרי ושווקים עם עלויות עבודה גבוהות.
תועלת ליבה:להפחית את שחבור השדות, לפשט את ההתקנה ולהאיץ את הפעלת המנוי.
כבלים, מחברים ותיבות חיבורים שסופקו במפעל-משפרים את מהירות הפריסה ומצמצמים שגיאות התקנה - המותאמות להפצות FTTH מהירות שבהן יעילות ההתקנה ואיכות עקבית חשובות ביותר.
- תיאור תיאור תיאור
- מפרטים
- תכונות
- יישומים
תרחישי השימוש הטובים ביותר:
- השקת FTTH מהירה
- גישה כפרית לפס רחב
- פריסת קהילת מגורים
- משאבי חיבור מוגבלים באתר

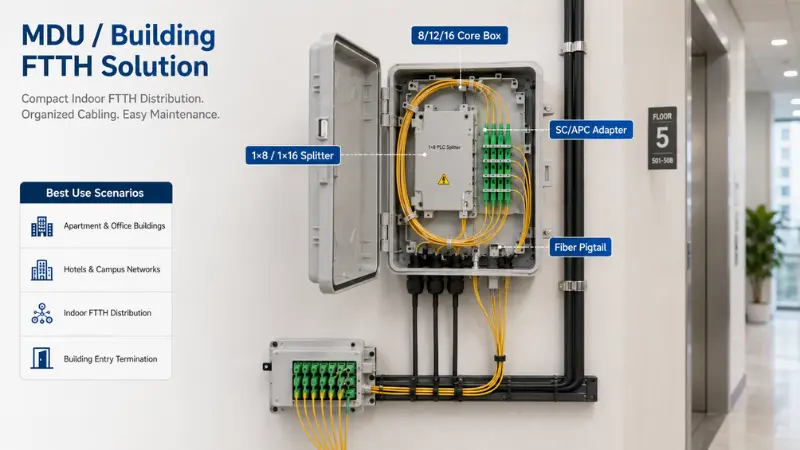

פתרון MDU / Building FTTH
עבור דירות, בנייני משרדים, בתי מלון, קמפוסים ויחידות דיור מרובות-.
תועלת ליבה:הפצת סיבים קומפקטית עבור יחידות דיור מרובות- ונקודות כניסה לבניינים פנימיים.
עבור MDU ובניית FTTH, הפצה קומפקטית ותחזוקה קלה הם המפתח. Evolux מספקת קופסאות טרמינלים, מפצלים, מתאמים, צמות וחוטי טלאים פנימיים לנקודות גישה של מסדרון,-קומה ונקודות גישה בצד-מנויים.
- 8/12/16 Core Box
- מפצל 1×8 / 1×16
- מתאם SC/APC
- צנב סיבים
תרחישי השימוש הטובים ביותר
- בנייני דירות ומשרדים
- רשתות בתי מלון וקמפוסים
- הפצת FTTH מקורה
- סיום כניסה לבניין
כיצד לבחור מוצרי FTTH עבור הפרויקט שלך?
תצורת ה-FTTH הנכונה תלויה במבנה הרשת, עיצוב המפצל, סביבת ההתקנה וכמות המנויים. השתמש במדריך זה כדי לבחור רכיבים פסיביים מתאימים לפני בקשת הצעת מחיר.
| מצב הפרויקט | כיוון מומלץ | מידע לאישור |
|---|---|---|
| פיצול מרכזי | ארון מפצל PLC / ABS / LGX | יחס מפצל, כמות יציאות, סוג מחבר, שטח התקנה |
| פיצול משני | תיבת טרמינלים עם מפצל | צפיפות משתמש, כמות רצפה, שיטת תחזוקה |
| התקנת קיר/עמוד חיצוני | תיבת מסוף חיצונית IP65 | מפלס עמיד למים, כיוון כניסת כבל, שיטת הרכבה |
| מסדרון / התקנה פנימית | קופסה קומפקטית + צמה + כבל תיקון | דרישה ל-מעכב בעירה, רדיוס כיפוף, גודל התיבה |
| הפעלת מנוי מהירה | כבל תיקון נפילה-מופסק מראש | אורך כבל, סוג מחבר, עין מושכת, איטום |
| חיבור רשת PON | מחבר SC/APC + מפצל PLC | יחס מפצל, תקציב כוח אופטי, ממשק OLT/ONT |
עבור רוב רשתות ה-FTTH PON, מחברי SC/APC משמשים בדרך כלל כדי לסייע בהפחתת השתקפות. עם זאת, סוג המחבר הסופי צריך תמיד להתאים למפרט OLT, ONT, מפצל ומפרט הפרויקט. Evolux יכולה לסייע באישור תאימות המוצר לפני ייצור המוני.
נקודות בקרה הנדסיות לפריסת FTTH ODN
פרויקטי FTTH דורשים יותר מרכישת מוצר. יש לשקול ביצועים אופטיים, סביבת התקנה, תאימות מחברים ותיעוד בדיקה לפני אישור רשימת המוצרים הסופית.
CONTROL 01

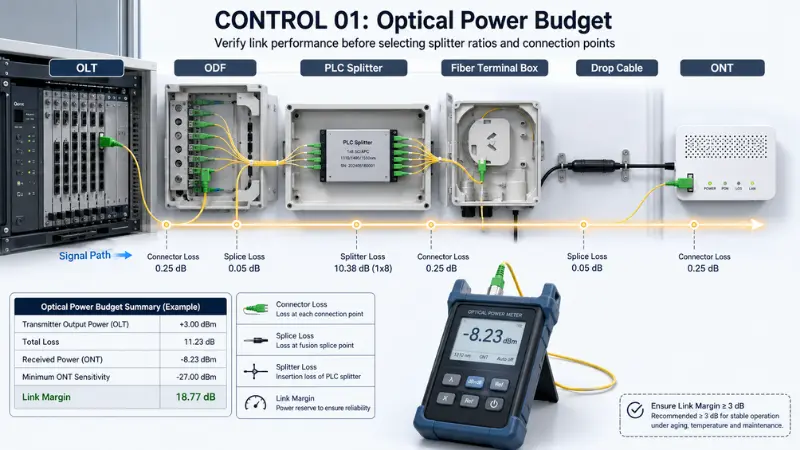

תקציב כוח אופטי
אשר אובדן מפצל, אובדן מחבר, אובדן חיבור ושולי קישור לפני הבחירהיחסי מפצלונקודות חיבור. תקציב הספק מתאים שומר על יציבות האות מ-OLT ל-ONT.
CONTROL 02

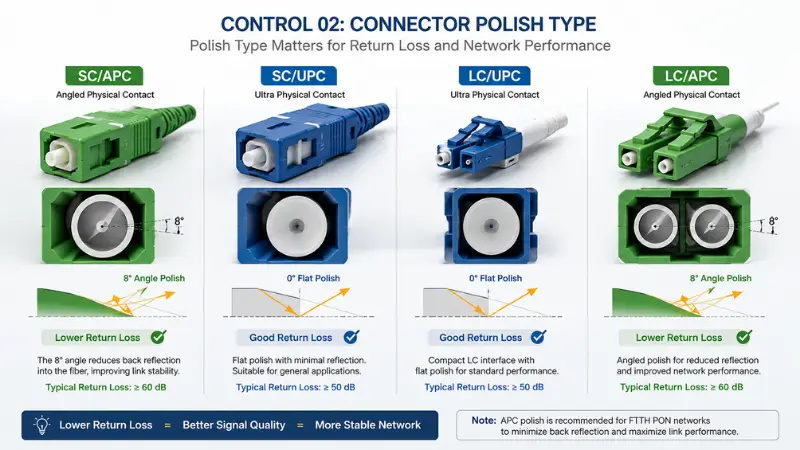

מחבר סוג פולני
רשתות PON משתמשות בדרך כלל ב-SC/APC מכיוון שפוליש APC מפחית את אובדן ההחזר. SC/UPC, LC/UPC או LC/APC עשויים לחול גם - ראהPC מול UPC מול APC פוליש.
CONTROL 03

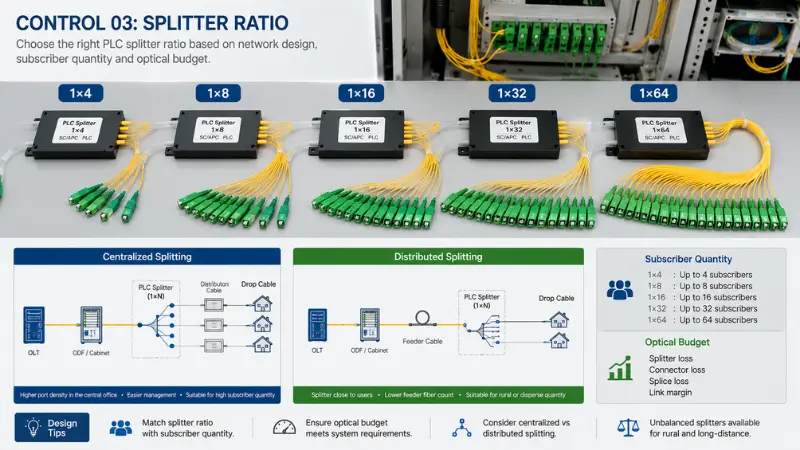

יחס מפצל
יחסי PLC נפוצים הם 1×4, 1×8, 1×16, 1×32 ו-1×64. בחר לפי כמות מנויים, תקציב אופטי ועיצוב מרכזי לעומת מבוזר - כוללפיצול לא מאוזןעבור כפרי.
CONTROL 04

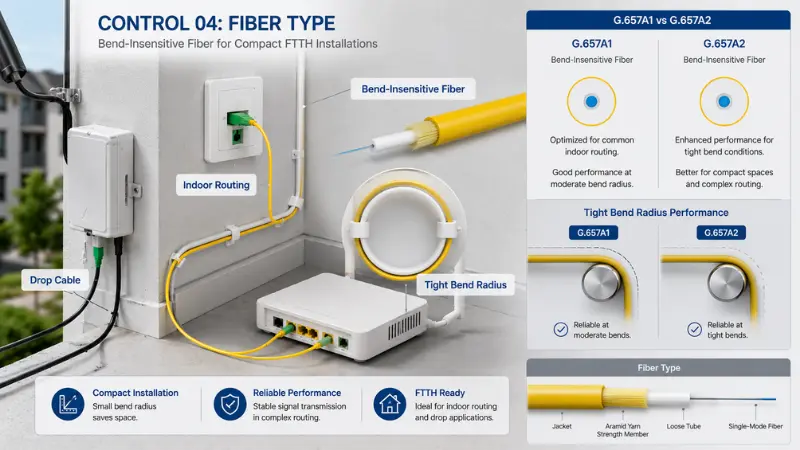

סוג סיבים
עבור כבל נפילה וניתוב פנימי, עדיפים סיבים בלתי רגישים -לכיפוף כמו G.657A1 / G.657A2 עבור חללים קומפקטיים ורדיוס כיפוף הדוק. לְהַשְׁווֹתמצב יחיד- לעומת מצב רב.
CONTROL 05

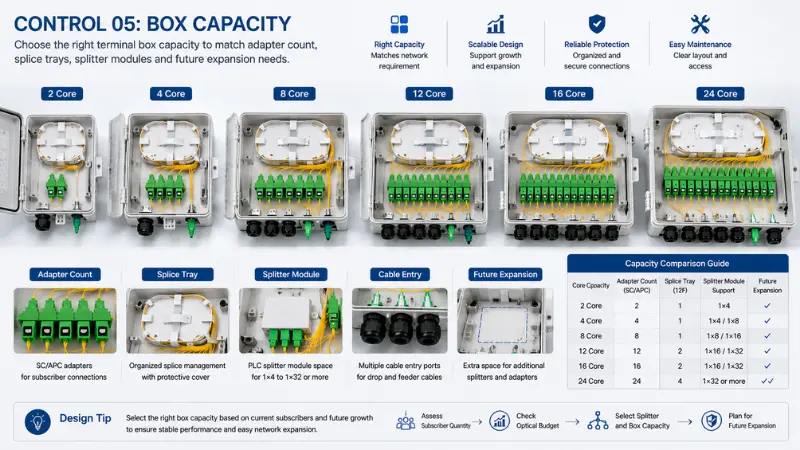

קיבולת קופסה
לְהַתְאִיםתיבת מסוףיכולת ספירת מתאמים, מגשי חיבור, מודולי מפצל והרחבה עתידית. אפשרויות נפוצות: 2, 4, 8, 12, 16 ו-24 ליבות.
CONTROL 06

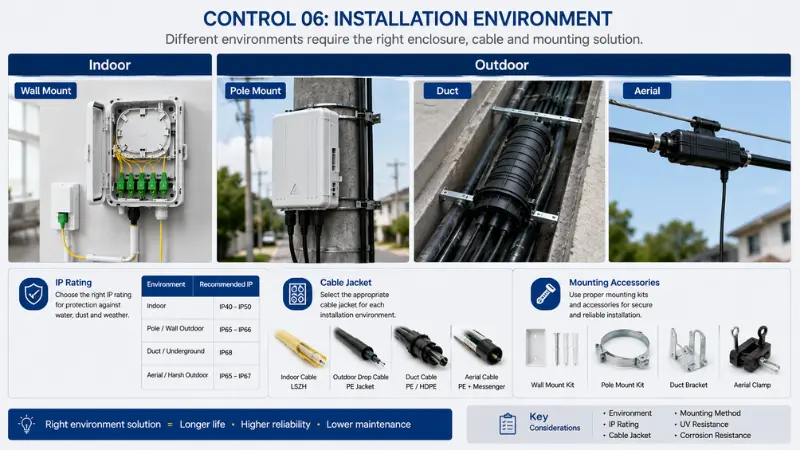

סביבת התקנה
סביבות פנים, חיצוניות, קיר, מוטות, צינורות ואוויר עשויים להזדקק למעילי כבלים שונים, חומרי קופסה, דירוגי IP ואביזרי הרכבה שונים. לִרְאוֹתהתקנה פנימית וחיצונית.
מדריכי רכש והנדסה של FTTH
עיין במאמרים שיעזרו לצוות שלך לתכנן פיצול PON, לבחור מחברים ולהכין BOM שלם של רכיבים פסיביים של FTTH.
התאמת מוצר FTTH ותמיכה ב-BOM בהתאמה אישית
לכל פרויקט FTTH יש דרישות שונות. Evolux תומך בהתאמת מוצרים גמישים ובהתאמה אישית, כך שתוכל להכין את החומרים הנכונים לפריסת רשת גישה.
מחבר: SC/APC, SC/UPC, LC/UPC, LC/APC
אורך כבל ומעיל כבל
יחס מפצל PLC
קיבולת תיבת מסוף
סוג התקנה פנימי או חיצוני
כמות מתאם ותצורת לוח
תווית OEM ואריזה
גיליון נתונים ודוח בדיקות IL/RL
שלח את טופולוגיית הרשת, כמות המנויים, תוכנית המפצל וסביבת ההתקנה שלך - הצוות שלנו ימליץ על מחברים תואמים, מתאמים, צמות, כבלי תיקון, מפצלי PLC וקופסאות מסוף עבור פרויקט ה-FTTH שלך.
שאלות נפוצות על פתרון FTTH ODN
ש: אילו מוצרים נדרשים בדרך כלל עבור פרויקט FTTH ODN?
ת: פרויקט FTTH ODN טיפוסי עשוי לדרוש מחברי סיבים אופטיים, מתאמים, צמות, כבלי תיקון, מפצלי PLC, קופסאות טרמינלים, כבלים נפולים ואביזרים נלווים. רשימת המוצרים הסופית תלויה בטופולוגיית הרשת, יחס המפצל, סביבת ההתקנה וכמות המנויים.
ש: האם Evolux יכול לספק BOM מלא של מוצר FTTH?
ת: כן. לקוחות יכולים לשלוח לנו את טופולוגיית הרשת, כמות המנויים, תוכנית המפצל וסביבת ההתקנה. Evolux יכולה להמליץ על BOM מתאים לרכיב FTTH פסיבי בהתבסס על דרישת הפרויקט.
ש: איזה סוג מחבר נפוץ ברשתות FTTH PON?
ת: SC/APC נמצא בשימוש נפוץ ברשתות FTTH PON מכיוון שהוא עוזר להפחית השתקפות אופטית. עם זאת, סוג המחבר הסופי צריך להתאים למפרט OLT, ONT, מפצל ומפרט הפרויקט. עיין במדריך מחברי SC/APC שלנו.
ש: אילו יחסי מפצל PLC זמינים?
ת: יחסי מפצל PLC נפוצים כוללים 1×2, 1×4, 1×8, 1×16, 1×32 ו-1×64. ניתן לדון בתצורות אחרות בהתאם לדרישות הפרויקט. עיין בכל מפצלי ה-PLC.
ש: האם אתה יכול לתמוך בפתרונות FTTH שהופסקו- מראש?
ת: כן. Evolux יכולה לתמוך בכבלי תיקון-מוגדרים מראש, במחברים מהירים, בקופסאות מסוף ורכיבים פסיביים קשורים כדי לעזור להפחית את החבור באתר ולפשט את ההתקנה.
ש: האם אתה יכול לספק מוצרים להתקנת FTTH פנימית וחיצונית כאחד?
ת: כן. Evolux מספקת קופסאות טרמינלים פנימיות וחיצוניות, חוטי תיקון, צמות, מתאמים ורכיבים פסיביים אחרים של FTTH. יישומים חיצוניים עשויים לדרוש קופסאות עמידות למים, מעילי כבלים מתאימים ואביזרי הרכבה מתאימים.
בנה את פרויקט ה-FTTH ODN שלך עם רכיבי סיבים פסיביים תואמים
בין אם אתה צריך מוצרי FTTH סטנדרטיים או BOM פרויקט מותאם אישית, Evolux יכולה לעזור לך להתאים מחברים, מתאמים, צלעות, כבלי תיקון, מפצלי PLC וקופסאות מסוף עבור פריסת הרשת שלך.
