צמת סיבים אופטיים
Evolux Fiber: יצרן הסיבים האופטיים המקצועיים שלך!
Shenzhen Evolux Fiber Co., Ltd היא ספקית מובילה של פתרונות סיבים אופטיים חדשניים, המתמחה במחקר, פיתוח, ייצור והפצה של מוצרי סיבים אופטיים באיכות גבוהה. הוקמה בשנת 2013, ומשרדיה הראשיים נמצאים ב-Shen Zhen, סין, התגבשנו כשם מהימן בתחום הסיבים האופטיים. עם התמקדות חזקה בחדשנות ובאמינות, אנו שואפים לעמוד בדרישות המתפתחות של תעשיית הטלקומוניקציה העולמית.
היתרונות שלנו
תיק מוצרים מגוון
אנו מספקים מגוון מקיף של מוצרי סיבים אופטיים, מסיבים אופטיים חד-מצביים ורב-מצבים ועד סיבים אופטיים מיוחדים ליישומים ספציפיים, לרבות כבלי סיבים אופטיים, מחברים, מקלטי משדר, מתאמים ואביזרים נלווים כדי לענות על הצרכים המגוונים של לקוחותינו. .
תמיכת לקוחות מעולה
הרכבנו צוות מומחים שמוכן לתמוך בלקוחותינו. הם מסייעים ללקוחות בבחירת פתרון הסיבים האופטיים המתאים ומנחים את תהליך ההטמעה, ומאפשרים ללקוחות ליהנות מייעוץ מקיף לפני המכירה ועד לתמיכה לאחר המכירה וסיוע טכני.

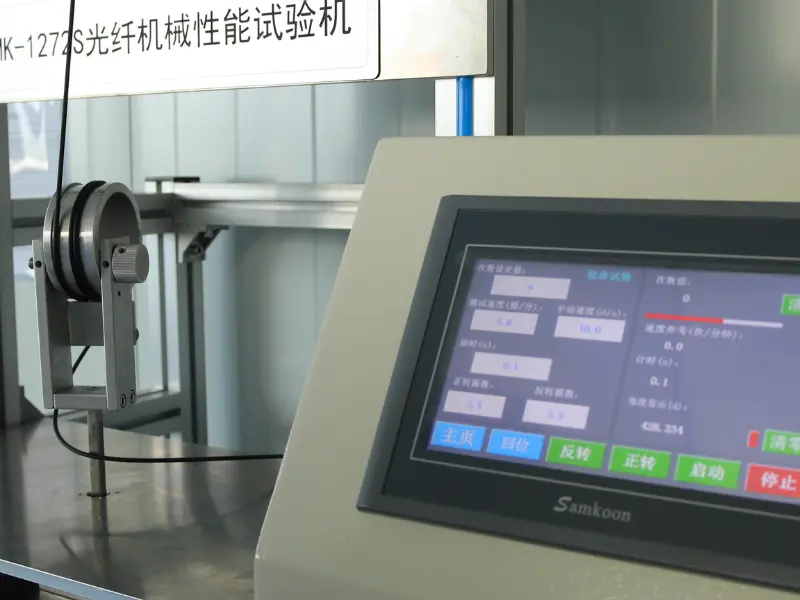

מתקני מחקר ופיתוח מתקדמים
מתקני מחקר ופיתוח מתקדמים, ציוד ומעבדות מיוחדות מספקים סביבה אידיאלית לביצוע מחקר חדשני, ניסויים ובדיקות של חומרים סיבים אופטיים, עיצוב ותהליכי ייצור.
שירותי התאמה אישית מקצועיים
אנו מציעים אפשרויות התאמה אישית המאפשרות ללקוחות להתאים מוצרי סיבים אופטיים לצרכים הספציפיים שלהם. ניתן להתאים את כל קוטר הסיבים, חומר הציפוי או סוג המחבר בצורה גמישה.
לצמת סיבים יש בדרך כלל מחבר אופטי המותקן מראש בקצה אחד ובו הקצה השני סיב חשוף משמש לחבור היתוך לסיב אחר. לצמות יכול להיות מחברים נקבים או זכרים. צמות סיבים אופטיים בדרך כלל מנותקים על מנת לחבור ואז מוגנים במגש חיבור סיבים עם מגן מפרק חיבור מכני או תרמי.
סיווג של צמות סיבים אופטיים
לפי סוג סיבים
צמות סיבים אופטיים מחולקים לשני סוגים עיקריים: סיבים חד-מצביים (צהובים בצבע) ורב-מודים (כתומים בצבע). צמות סיבים אופטיים מולטי-מודים משתמשים בכבלי סיבים מולטי-מודים בתפזורת עם מפרטי 62.5/125 מיקרון או 50/125-מיקרון, המסתיימים עם מחברי סיבים אופטיים רב-מצביים בקצה אחד. בנוסף, כבלי סיבים מולטי-מודים 10G (OM3 או OM4) זמינים בצמות סיבים אופטיים, בדרך כלל מובחנים על ידי צבע מעיל אקווה. מצד שני, כבלי סיבים חד-מצביים משתמשים בכבלי סיבים במצב יחיד בגודל 9/125 מיקרון ומסתיימים עם מחברי סיבים חד-מצביים בקצה אחד.
מגוון של צמות סיבים אופטיים זמינים. כל אחד מהם הסתיים עם מחבר אחר. מחברי הכבלים הנפוצים בשימוש כוללים מגוון אפשרויות, כגון צמה סיבי LC, צמת סיבי SC, צמה סיבי ST, צמה סיבי FC, צמת סיבי MT-RJ, צמה סיבי E2000 ואחרים. לכל מחבר יש יתרונות והוא מתאים ליישומים ומערכות שונות. בואו נסתכל מקרוב על כמה מהשימושים הנפוצים:
● SC Fiber Optic Pigtail:מחבר כבל הצמה של SC כולל עיצוב ניתוק לא אופטי עם זירקוניה ברדיוס של 2.5 מ"מ מראש או סגסוגת אל חלד. צמת סיבי SC ידוע בעלות-תועלת ובשימוש נרחב ביישומי CATV, LAN, WAN, בדיקה ומדידה.
● צמת סיבים אופטיים FC:צמת סיבי FC משתמשת בגוף המתכתי של מחברים אופטיים FC ויש לו מבנה מסוג בורג עם חוזים קרמיים ברמת דיוק גבוהה. צמות סיבים אופטיים של FC ומוצרים נלווים מוצאים יישום רחב בחיבורי סיבים אופטיים כלליים.
● צמת סיבים אופטיים ST:מחבר ST pigtail פופולרי במיוחד עבור יישומי LAN סיבים אופטיים רב מצבים. יש לו פרול מורחב בקוטר 2.5 מ"מ העשוי מקרמיקה (זירקוניה), סגסוגת אל חלד או פלסטיק. צמות סיבי ST משמשות בדרך כלל ביישומי טלקומוניקציה, תעשייה, רפואה וחיישנים.
לפי סביבת אפליקציה
ישנם כבלי צמה מיוחדים, הידועים כצמות סיבים משוריינים וצמות סיבים עמיד למים, המיועדים לעמוד בסביבות קשות וקיצוניות.
● צנב משוריין:צמות סיבים אופטיים משוריינים בנויים עם צינור נירוסטה או חומר פלדה חזק אחר בתוך המעיל החיצוני. עיצוב זה מספק הגנה נוספת לסיבים ומשפר את אמינות הרשת הכוללת. זה גם עוזר למנוע נזקים הנגרמים על ידי מכרסמים, עבודות בנייה או משקלם של כבלים אחרים.
● צמה עמיד למים:צמת סיבי עמיד למים מעוצב עם יחידת עמיד למים מחוזקת נירוסטה ומעיל PE (פולי אתילן) חיצוני משוריין. סוג צמה זה מתאים לסביבות קשות כמו מגדלי תקשורת, התקנות CATV ויישומים צבאיים. הכבל עמיד למים מציע קשיחות מעולה, חוזק מתיחה וביצועים אמינים, מה שהופך אותו לאידיאלי עבור חיבורים חיצוניים.
צמידי סיבים אופטיים מגיעים במספר סיבי גדילים שונים, כגון 1, 2, 4, 6, 8, 12, 24 ו-48 גדילים. העיצוב של הצמה תלוי בספירת הסיבים.
● צמת סיבים אופטיים פשוטים:סוג זה מכיל סיב אחד ומחבר בודד בקצה אחד.
● צמת סיבים אופטיים דופלקסים:צמת דופלקס כוללת שני סיבים ושני מחברים בקצה אחד, כאשר כל סיב מסומן בדרך כלל כ-"A" או "B", או באמצעות מגפי מחבר בצבעים שונים כדי לציין קוטביות.
באופן דומה, לצמות עם 4, 6, 8, 12, 24, 48 ואפילו יותר מ-48 סיבים יש את המאפיינים שלהם, המתאימים לצרכים הספציפיים של יישומים ומערכות שונות.
הערה: לצמותי סיבים יש מחברים נקבים (המשמשים בלוחות תיקון לחיבורים קלים) או מחברים זכרים (מחוברים ישירות למקלטי משדר אופטיים להעברת אותות).
היתרונות של סיבים אופטיים Pigtails
קלות התקנה
צמות סיבים אופטיים מגיעים עם מחברים עם סיומת מראש, מה שהופך אותם לקלים להתקנה ומפחיתים את הצורך בסיום באתר. זה מפשט את תהליך ההתקנה וחוסך זמן.
הפסקות עקביות ואיכותיות
צלעות צמות מופסקות במפעל, מה שמבטיח הפסקות עקביות ואיכותיות. זה ממזער את הסיכון לטעות אנוש במהלך סיום שטח, וכתוצאה מכך ביצועים כלליים טובים יותר.
תְאִימוּת
ניתן לסיים צמות עם סוגים שונים של מחברים, כגון SC, LC, ST, או אחרים, מה שמבטיח תאימות לציוד ומערכות שונות. יכולת הסתגלות זו היא בעלת ערך בסביבות רשת מגוונות.
אובדן אות מופחת
הפסקות המפעל והדיוק ביישור המחברים עוזרים למזער אובדן אות ולהבטיח שידור אור יעיל. זה חיוני לשמירה על הביצועים והשלמות של רשת הסיבים האופטיים.
יישום של סיב אופטי Pigtail
כבלים סיבים אופטיים מסיימים
צמות סיבים אופטיים משמשים בדרך כלל לסיום כבלי סיבים אופטיים, המשמשים להעברת אותות אופטיים למרחקים ארוכים. הצמות מחוברות לכבל הסיבים האופטי ולאחר מכן משולבים או מסתיימים עם מחבר אופטי לרכיב אחר במערכת, כגון פאנל תיקון או מקלט משדר אופטי.
בניית רשתות סיבים אופטיים
צמות סיבים אופטיים נמצאים בשימוש נרחב בבניית רשתות סיבים אופטיים, שם הם משמשים לחיבור רכיבים שונים, כגון משדרים אופטיים, מגברים אופטיים ומפצלים אופטיים. הם מספקים חיבור אמין ויעיל בין רכיבים אלה, ומבטיחים העברה נכונה של אותות אופטיים בתוך הרשת.
מרכזי נתונים
צמות סיבים אופטיים משמשים גם במרכזי נתונים לחיבור מקלטי משדר אופטיים ולוחות תיקון. זה מאפשר למרכזי נתונים לטפל בכמויות גדולות של תעבורת נתונים ביעילות ובאיבוד אות מינימלי, מה שמבטיח העברת נתונים מהירה ואמינה.
בדיקה ותחזוקה
צמות סיבים אופטיים משמשים גם בבדיקה ותחזוקה של מערכות סיבים אופטיים. הם מספקים דרך נוחה לבדיקת אותות אופטיים מבלי לשבש את כבל הסיבים האופטיים הראשי, מה שמקל על זיהוי ופתרון בעיות.
צמות סיבים אופטיים דורשים התקנה והפסקה נאותים כדי להבטיח ביצועים מיטביים. הבה נחקור את התהליך שלב אחר שלב עבור ההתקנה והסיום, יחד עם כמה עצות תחזוקה.
תהליך התקנה
התחל בהכנת כבל הסיבים האופטיים, וודא שהוא נקי וללא כל נזק או קיפול. פשט את המעיל החיצוני של הכבל באמצעות מסיר סיבים, חושף את גדילי הסיבים. נקה את הסיבים החשופים באמצעות מגבונים נטולי מוך ואלכוהול איזופרופיל כדי להסיר לכלוך או מזהמים. הכן את הצמה על ידי הפשטת ציפוי המגן שלו, השארת אורך קטן של סיבים חשופים. יישר את הקצוות המופשטים של הכבל והצמה, וודא שהם מיושרים כראוי עבור חיבור היתוך או מחברים מכניים. השתמש בחבור היתוך או במחברים מכניים כדי לחבר את הסיבים יחדיו בצורה מאובטחת. הגן על החבור או על נקודת החיבור באמצעות צינורות לכווץ חום או מגפי מחבר. בדוק את הצמה המותקנת באמצעות מד כוח אופטי כדי לאמת את עוצמת האות. יישומים ותעשיות נפוצות המשתמשות בסיבים אופטיים כוללים טלקומוניקציה, מרכזי נתונים, מתקנים רפואיים ואוטומציה תעשייתית. הם חיוניים בחיבור התקנים שונים כגון מתגים, נתבים, מקלטי משדר ופאנלי תיקון.
תהליך סיום
התחל בהכנת כבל הסיבים האופטיים באופן דומה כפי שהוזכר בתהליך ההתקנה. פשט את המעיל החיצוני של הכבל כדי לחשוף את הסיבים. נקה את שני קצוות הכבל באמצעות מגבונים נטולי מוך ואלכוהול איזופרופיל כדי להסיר כל מזהמים. הכן את המחבר על ידי הסרת מכסה המגן שלו וניקוי גם אותו. הכנס כל סיב לתוך החריץ המתאים לו בחוזת המחבר. חבר בצורה מאובטחת את גוף המחבר כדי לספק הקלת מתיחה לסיבים המסתיימים. בדוק ונקה כל עודפי דבק או פסולת סביב אזור המחבר. בדוק כל צמה שהופסקה באמצעות מד כוח אופטי כדי להבטיח שידור אות תקין. כדי לשמור על ביצועים מיטביים של צמות סיבים אופטיים, יש צורך בבדיקה וניקוי קבועים. הימנע מכיפוף או סיבובם יתר על המידה, מכיוון שהדבר עלול לגרום לאובדן אות או שבירה. בנוסף, שמור עליהם הגנה מפני אבק ולחות.
גורמים שיש לקחת בחשבון לפני בחירת צמת סיבים אופטיים
סוג סיבים
הדבר הראשון שאתה צריך לקחת בחשבון בעת בחירת כבל סיבים אופטיים הוא סוג הסיבים. ישנם שני סוגים עיקריים של סיבים: מצב יחיד ורב מצב. סיב במצב יחיד מיועד לשידור למרחקים ארוכים, בעוד שסיבי מולטי-מוד מתאים יותר למרחקים קצרים יותר. אם אתה מעביר נתונים למרחקים ארוכים, תרצה להשתמש בסיבים במצב יחיד. אם אתה מעביר נתונים למרחקים קצרים יותר, סיבים מולטי-מודים יספיקו.
גודל ליבה
גודל הליבה של כבל סיב אופטי מתייחס לקוטר של ליבת הזכוכית או הפלסטיק הנושאת את אות האור. גודל הליבה משפיע הן על רוחב הפס והן על יכולות המרחק של הכבל. באופן כללי, גדלי ליבה גדולים יותר טובים למרחקים קצרים יותר ורוחב פס נמוך יותר, בעוד שגדלים קטנים יותר טובים למרחקים ארוכים יותר ולרוחבי פס גבוהים יותר.
חומר ז'קט
חומר המעיל של כבל סיב אופטי חשוב, מכיוון שהוא מגן על הסיב מפני נזקים וגורמים סביבתיים. ישנם מספר חומרי ז'קט שונים לבחירה, כולל PVC, LSZH ו-plenum. PVC הוא חומר המעיל הנפוץ ביותר ומתאים לרוב היישומים. מעילי LSZH (Low Smoke Zero Halogen) משמשים בסביבות בהן עשן ואדים רעילים עלולים להוות סכנה, כגון במטוסים או בצוללות. מעילי מליאה משמשים בחללי טיפול באוויר, כמו בבנייני משרדים.
סוג מחבר
סוג המחבר הוא גורם חשוב נוסף שיש לקחת בחשבון בעת בחירת כבל סיבים אופטיים. קיימים מספר סוגי מחברים שונים, כולל SC, FC, ST ו-LC. סוג המחבר שתבחר יהיה תלוי בציוד שאליו אתה מתחבר ובמרחק ביניהם.
סביבת התקנה
לבסוף, תרצה לשקול את סביבת ההתקנה בעת בחירת כבל סיבים אופטיים. סביבות שונות דורשות סוגים שונים של כבלים. לדוגמה, אם אתה מתקין כבל בסביבה חיצונית קשה, תרצה לבחור כבל שמיועד לשימוש חיצוני ויכול לעמוד בחשיפה לפגעי מזג האוויר. אם אתה מתקין כבל במרכז נתונים, תרצה לבחור כבל שקל להתקנה ולניהול.
שימוש בטיפים עבור סיבים אופטיים
שמור את מחברי הכבלים נקיים ויבשים
לפני השימוש בכבלי סיבים אופטיים, נקה את המחברים על הכבל ועל הכבלים או היציאות שאליהם מחובר הכבל. מחברים יכולים בקלות להיות מזוהמים על ידי אבק, שמנים מהידיים, שאריות סרטים שהתעבו מאדי אוויר וציפויים שנותרו לאחר התאדות מים וממיסים. רטיבות עלולה גם לשתות את סיומי הכבלים, לכן אחסן כבלים באזורים יבשים.
השאירו מכסי אבק פתוחים עד שמוכן לחיבור
מכסי אבק מרחיקים מזהמים ולחות מהמחבר ומגנים עליו מפני נזק. לאחר הסרת מכסה האבק, בדוק ונקה את החוד לפני חיבור לכבל או למכשיר אחר. השתמש רק במוצרי ניקוי המיועדים למחברי סיבים אופטיים.
קחי את זה בקלות
כבלי סיבים עמידים במיוחד המורכבים מחיפויים, ציפויים ומעילים המגינים על חוטי הזכוכית העדינים ומספקים חוזק. ובכל זאת, אם מטופלים בצורה לא נכונה, גדילי הזכוכית עלולים להישבר מה שמשפיע על העברת האות.
בדיקת נקודות כשל
חריגה מרדיוס העיקול או דירוג ההתנגדות לריסוק של הכבל עלולה להשפיע על הביצועים, לכן השתמש באיתור תקלות חזותי (VFL) כדי למצוא נקודות כשל או מד כוח כדי לקבוע אם יש אובדן אות.
הימנע מכבלים סבוכים
סליל כבלים סיבים אופטיים ומחברים מאובטחים עם מחברים מסוג וו ולולאה. מכיוון שכבלים דחוסים עלולים לגרום לאובדן אות, הימנע משימוש בקשרי פלסטיק. כאשר קשרי רוכסן הם הפתרון היחיד, סגרו את קשרי הרוכסן בצורה רופפת.
מדריך שאלות נפוצות אולטימטיבי לצמת סיבים אופטיים
ש: למה משמשים צמות סיבים?
ש: מה ההבדל בין צמה לחוט תיקון?
ש: מהו סיב אופטי צמת?
ש: כיצד לבדוק מחברים?
ש: מה הגודל של צמת סיבים?
ש: מהם סוגי צמות הסיבים?
ש: היכן משתמשים בצמות סיבים?
ש: מה ההבדל בין כבל סיבים לכבל תיקון?
ש: אילו סוגים של סיבים אופטיים זמינים?
ש: מהו אורך הגל של צמת סיבים אופטיים?
ש: מהו המרחק המקסימלי שצמת סיבים אופטיים יכולים לשדר אותות?
ש: איך עובד צמת סיבים?
ש: מהו מחבר הצמה הנפוץ ביותר בשימוש נרחב?
ש: היכן אנו משתמשים במפרקי צמה?
ש: איך מחברים צמות?
ש: מהו צמה אחת במצב יחיד?
ש: כיצד להחליף מחבר צמה?
ש: מהם היתרונות של צמות סיבים אופטיים שהופסקו מראש?
ש: מהו מתח המשיכה המקסימלי עבור צמות סיבים אופטיים?
ש: האם צמות סיבים אופטיות מתאימים ליישומים חיצוניים?
