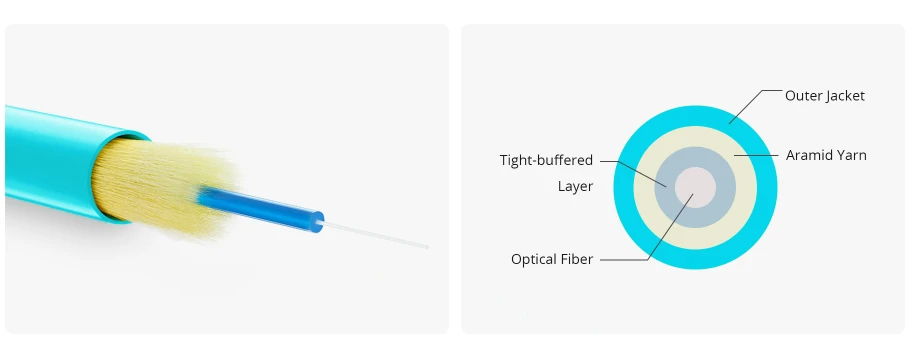

מהו כבל תיקון SC SC?
SC-כבל תיקון סיב אופטי SC הוא כבל תיקון קטן וקומפקטי בשימוש פופולרי מאוד ביישומים רבים. פתרונות רשת אלה כוללים רשתות טלקומוניקציה, רשתות LAN, רשתות עיבוד נתונים, סיום התקנים והפצות מקומיות. SC-חוטי תיקון SC מתוכננים לספק פתרונות Ethernet מהירים ביישומי Gigabit ויישומי ATM עם פחות צריכת מקום.
מִפרָט
| פָּרָמֶטֶר | יְחִידָה | FC, SC, LC/כבל תיקון סיבים משוריין | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | מ.מ | SM | מ.מ | SM | מ.מ | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| אובדן הכנסה (אופייני) | dB | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.3 |
| הפסד תשואה | dB | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-60 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-35 | גדול או שווה ל-55 | גדול או שווה ל-75 |
| אורך גל הפעלה | נ"מ | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| יכולת החלפה | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| רֶטֶט | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| טמפרטורת הפעלה | תוֹאַר | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| טמפרטורת אחסון | תוֹאַר | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| קוטר כבל | מ"מ | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
תכונות
מצב יחיד או מולטי מצב SC-מדורג SC, Riser או Plenum

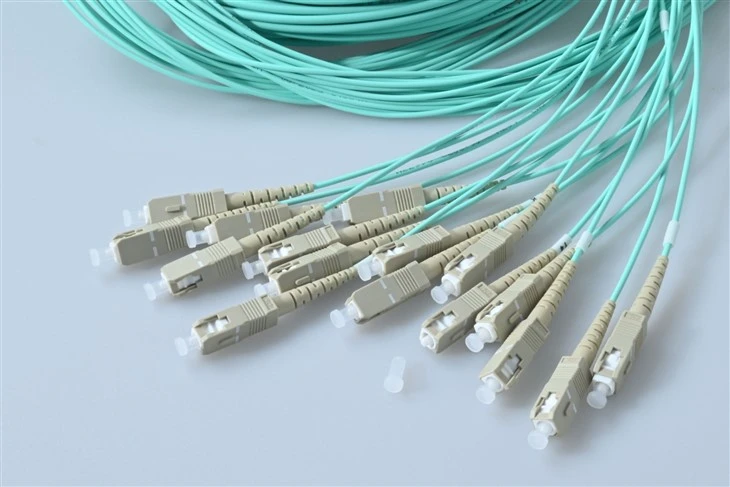

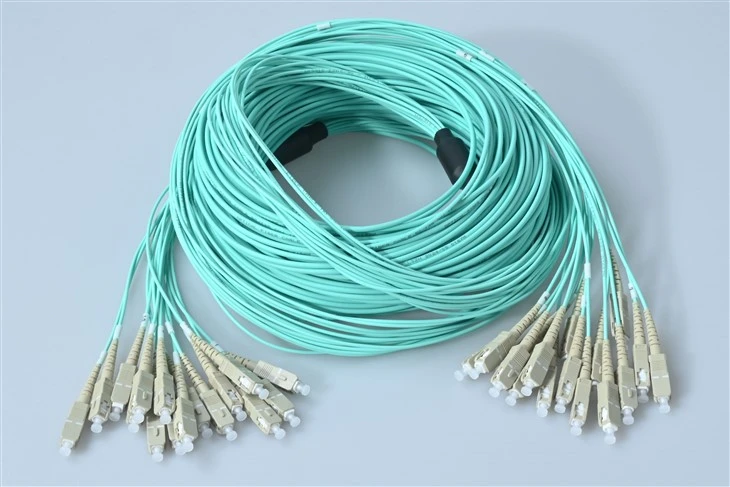

אנו מספקים מכלולי כבלים סיבים אופטיים מסוג SC-SC, עם אפשרויות מצב יחיד (9/125 OS1, OS2), דופלקס ו-multimode (50/125 ו-62.5/125). אתה יכול לבחור אם זה עבור חיבורי הגבהה או חיבורי מליאה או אם אתה רוצה שזה יהיה מותאם אישית לחלוטין, אתה יכול ליצור איתנו קשר כדי לדעת יותר על שירות OEM/ODM שלנו עבור כבלי תיקון SC-SC.
שליפה קלה ונוחה
חיבורי SC-, בנויים עם תצורה נוחה, מצוידים במנגנוני נעילה הדומים ללשונית השמירה של מחבר RJ45. כעת קל לחבר ולנתק את המחבר מהמכשיר. לשוניות הנעילה מעוצבות בהזרקה- עם עמידות משופרת בהתנגדות למשיכות, מתאמצים, תקלות ופגיעות במהלך התקנת כבלים ותחזוקה.
מכלול סיבים בטוח ונבדק עם אובדן הכנסה נמוך
כבלי התיקון שלנו נבדקים 100% אופטית ונבדקו כדי להביא לאובדן הכנסה נמוך שאינו עולה על 0.02 dB.
בַּקָשָׁה
מרכזי נתונים - צפיפות-גבוהה
- חיבורי עמוד שדרה של 10G/40G/100G Ethernet
- חיבורי SAN (Storage Area Network).
- שרת-כדי-להחליף ולעבור-ל-להחליף קישורים
- פריסות-מובילות-מתלים (ToR).
רשתות ארגוניות - תשתית LAN
- עמוד השדרה של הקמפוס והבניין מקשרים זה בזה
- מסגרת הפצה ראשית (MDF) למסגרת הפצה ביניים (IDF)
- סביבות משרדיות ברוחב פס גבוה{{0}
- כבלים אופקיים לאשכולות תחנות עבודה
טלקומוניקציה - רשתות ספקים
- חיבור ציוד משרדי מרכזי (CO).
- הפצת סיבים-ל--בניין (FTTB).
- כבלים של יחידת דיור מרובת-(MDU).
- תיקון מסגרת הפצה אופטית (ODF).

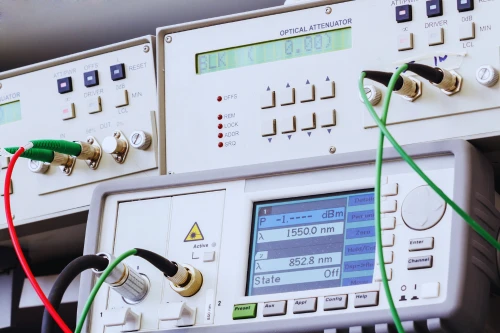

בדיקות ומעבדה
- בדיקה ואימות של ציוד רשת
- מדידה וכיול סיבים אופטיים
- סביבות מחקר ופיתוח
- מעבדות אבטחת איכות והסמכה
שאלות נפוצות
ש: מדוע לבחור בכבל תיקון בעל 16 ליבות במקום כבלי דופלקס מרובים?
ת: שאלה מצוינת! הנה העסקה - כאשר אתה מפעיל 16 סיבים, יש לך שתי אפשרויות: לאגד 8 כבלים דופלקסים או להשתמש במכלול יחיד של 16- ליבות. גישת ריבוי- הסיבים מנצחת ידיים מכמה סיבות. ראשית, ניהול הכבלים הופך לפשוט יותר - כבל אחד לניתוב לעומת שמונה נפרדים המסבכים את המסלול שלך. שנית, אתה חוסך מקום רציני במדף בסביבות{11}עם בצפיפות גבוהה. שלישית, זמן ההתקנה יורד באופן דרמטי - ראינו טכנאים מקצצים את זמן התיקון שלהם ב-60-70% בהשוואה להפעלת דופלקסים בודדים. הפשרה היחידה? אם יש בעיה בסיב אחד, אתה פותר בעיות בתוך חבילה. אבל עם אובדן ההכנסה של פחות או שווה ל-0.3dB בכל 16 הליבות, כשלים הם נדירים ביותר.
ש: מה ההבדל בין סיבים OM3 ל-OM4? האם אני צריך OM4 עבור רשת ה-10G שלי?
ת: זו כנראה השאלה הנפוצה ביותר שאנו מקבלים! תשובה קצרה: עבור קישורי 10G מתחת ל-300 מטר, OM3 מושלם - ובכנות, זה מכסה כ-95% מהריצות במרכזי הנתונים. הנה הקטע הטכני: ל-OM3 יש רוחב פס מודאלי אפקטיבי של 2000 מגה-הרץ·ק"מ ב-850 ננומטר, בעוד ש-OM4 חוטף את זה עד ל-4700 מגה-הרץ·ק"מ. מה זה אומר מעשית? OM3 תומך ב-10G עד 300 מ', 40G עד 100 מ' ו-100G עד 100 מ'. OM4 מרחיב את המרחקים הללו - 10G עד 400 מטר, 40G עד 150 מטר, 100G עד 150 מטר. אז אלא אם כן אתה מפעיל קישורים ארוכים יותר או מתכנן שדרוגי 40G/100G בעתיד הקרוב, OM3 נותן לך ביצועים מצוינים במחיר טוב יותר. שניהם משתמשים באותה ליבה של 50/125 מיקרומטר ומעיל אקווה, כך שהם תואמים לחלוטין לתשתית ה-OM3 הקיימת שלך.
ש: האם אוכל להשתמש בכבל תיקון SC 16 ליבות זה עם תשתית ה-SC דופלקס הקיימת שלי?
ת: בהחלט - זה היופי של מחבר SC! כל אחד מ-16 הסיבים מסתיים עם מחבר SC סטנדרטי, כך שהם יתחברו ישירות לכל פאנל מתאם SC, ODF או יציאת ציוד שכבר יש לך. מנגנון ההיצמדות לדחיפה-של ה-SC זהה בין אם הוא מגיע מכבל דופלקס יחיד או ממכלול 16-הליבות שלנו. דבר אחד שכדאי לזכור: תרצה לוודא שפאנל התיקון או המתאם שלך יכולים להכיל 16 יציאות SC בסידור שאתה צריך. בדרך כלל אנו רואים לקוחות המשתמשים באלה עם לוחות מתאם SC בצפיפות גבוהה המכילים 12 או 24 יציאות. אם אתה זקוק לעזרה בתכנון תצורת הפאנל שלך, פשוט צור קשר - ביצענו מאות מהפריסות הללו ונוכל לשתף מה עובד הכי טוב.
ש: לאיזה אובדן הכנסה עלי לצפות, וכיצד זה משפיע על תקציב הקישור שלי?
ת: 16-חוטי הליבה של SC OM3 שלנו נבדקו כדי לספק אובדן הכנסה של פחות או שווה ל-0.3dB למחבר - זה הסטנדרט בתעשייה למכלולים ברמה-יוקרתית. עם שני מחברים לכל קישור (אחד בכל קצה), אתה מסתכל על אובדן מחבר כולל של פחות או שווה ל-0.6dB. לחישוב תקציב הקישור שלך, הנה מה לקחת בחשבון: אובדן מחברים (0.6dB), הנחתת סיבים (3.5dB/km ב-850nm עבור OM3), וכל נקודות חיבור אם רלוונטי. עבור קישור טיפוסי של 100 מטר 10G, אתה משתמש אולי ב-0.35dB עבור הסיב עצמו בתוספת 0.6dB עבור מחברים - הרבה בתקציב של 2.6dB שמאפשר 10GBASE-SR. אנו בודקים ב-100% כל סיב בודד לפני המשלוח וכוללים את דוח הבדיקה, כדי שתדע בדיוק מה אתה מקבל. אין הפתעות.
ש: איך אני מזהה איזה סיב הוא איזה בכבל 16 ליבות?
ת: חשיבה טובה - זיהוי סיבים הוא קריטי כאשר אתה מתמודד עם כבלים מרובי-סיבים! אנו פועלים לפי תקן קידוד הצבע TIA-598, המשתמש ברצף ספציפי של 12 צבעים (כחול, כתום, ירוק, חום, צפחה, לבן, אדום, שחור, צהוב, סגול, ורד, אקווה) בתוספת פסים עבור סיבים 13-24. בכבל בעל 16 ליבות, סיבים 1-12 הם צבעים אחידים, וסיבים 13-16 משתמשים בארבעת הצבעים הראשונים עם פס או קוצב. כל סיב ממוספר גם על רגלי הפריצה. טיפ מקצועי: כשאתה מתעד את ההתקנה שלך, צלם תמונה של שני הקצוות עם רצף הצבעים גלוי - זה יחסוך לך שעות של פתרון בעיות בהמשך הדרך. אם אתה צריך ערכת צבעים מותאמת אישית או תיוג ספציפי עבור הארגון שלך, אנחנו יכולים להתאים גם לזה.
ש: מהו רדיוס הכיפוף המינימלי, והאם אוכל להשתמש בהם במקומות צרים?
ת: למחברי ה-SC עצמם יש טביעת רגל גדולה יותר יחסית ל-LC, אבל הסיב עצמו די גמיש. עבור כבלי הסיבים הרב-- OM3 שלנו, רדיוס הכיפוף המינימלי תחת עומס הוא פי 10 מהקוטר החיצוני של הכבל, ובפרוק הוא בערך פי 5. עבור כבל חלוקה טיפוסי של 16- ליבות, זה מגיע ל-50-60 מ"מ (כ-2 אינץ') כשהוא מותקן. רגלי הפריצה הבודדות בקצוות ה-SC יכולות להתכופף חזק יותר - עד לרדיוס של כ-30 מ"מ. אבל זה העניין: תמיד השאר קצת רפיון בנקודות המעבר במקום לכפות עיקולים הדוקים. עיקולים הדוקים מגבירים את הנחתה ויכולים לגרום להפסדי כיפוף מאקרו- לאורך זמן. עבור יישומים מוגבלים מאוד במקום, שקול את אפשרות הסיבים שלנו שאינם רגישים לכיפוף - הוא מטפל בכיפופים ברדיוס של 7.5 מ"מ ללא עלייה משמעותית בהפסד.
