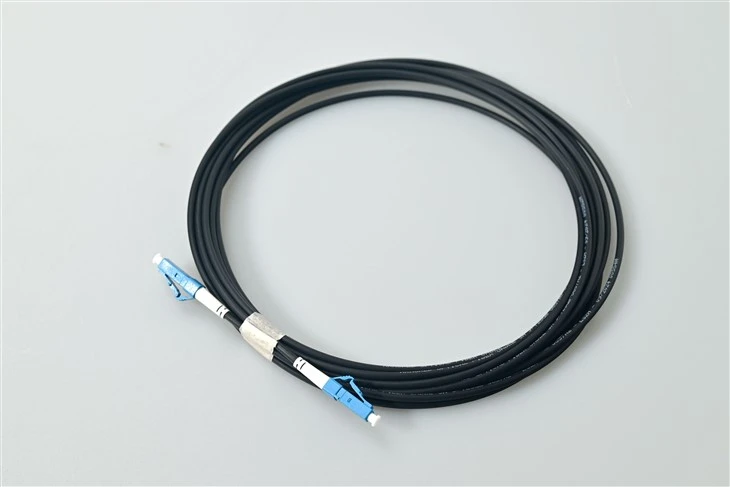

מהו כבל תיקון LC LC?
LC-כבל תיקון סיב אופטי LCהוא כבל תיקון קטן קטן בשימוש פופולרי ביישומים רבים. פתרונות רשת אלה כוללים רשתות טלקומוניקציה, רשתות LAN, רשתות עיבוד נתונים, סיום התקנים והפצות מקומיות. LC-חוטי תיקון LC מתוכננים לספק פתרונות Ethernet מהירים ביישומי Gigabit ויישומי ATM עם פחות צריכת מקום.
מִפרָט
| פָּרָמֶטֶר | יְחִידָה | FC, SC, LC/חוט תיקון סיבים משוריין | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | מ.מ | SM | מ.מ | SM | מ.מ | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| אובדן הכנסה (אופייני) | dB | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.3 |
| הפסד תשואה | dB | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-60 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-35 | גדול או שווה ל-55 | גדול או שווה ל-75 |
| אורך גל הפעלה | נ"מ | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| יכולת החלפה | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| רֶטֶט | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| טמפרטורת הפעלה | תוֹאַר | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| טמפרטורת אחסון | תוֹאַר | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| קוטר כבל | מ"מ | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
תכונות
עונה על הדרישות הגוברת לפתרונות SFF
מחברי LC מיוצרים עם חיסום בקוטר 1.25 מ"מ בלבד המהווה יתרון גדול לרשת סיבים אופטיים מאוכלסים בצפיפות. מחבר ה-LC מיוצר תחת התקן IEC 61754-20 עבור חיבורים בצפיפות גבוהה כגון במקלטי SFP, XFP ו-SFP+.
מצב יחיד או מולטי מצב LC-LC, Riser או Plenum
אנחנו מספקיםLC-מכלול כבל סיבים אופטיים LC עם אפשרויות מצב יחיד ורב מצבים, עם אפשרויות מצב יחיד (9/125 OS1, OS2), דופלקס ו-multimode (50/125 ו-62.5/125). אתה יכול לבחור אם זה עבור חיבורי הגבהה או חיבורי מליאה או אם אתה רוצה שזה יהיה מותאם אישית לחלוטין, אתה יכול ליצור איתנו קשר כדי לדעת יותר על שירות OEM/ODM שלנו עבור כבלי תיקון LC-LC.
שליפה קלה ונוחה
חיבורי LC-, בנויים עם תצורה נוחה, מצוידים במנגנוני נעילה הדומים ללשונית השמירה של מחבר RJ45. כעת קל לחבר ולנתק את המחבר מהמכשיר. לשוניות הנעילה מעוצבות בהזרקה- עם עמידות משופרת בהתנגדות למשיכות, מתאמצים, תקלות ופגיעות במהלך התקנת כבלים ותחזוקה.
מכלול סיבים בטוח ונבדק עם אובדן הכנסה נמוך
כבלי התיקון שלנו נבדקים 100% אופטית ונבדקו כדי להביא לאובדן הכנסה נמוך שאינו עולה על 0.02 dB.
יישומים
ניהול כבלים של מרכז נתונים בצבע-
כבלי סיבים LC פשוטים שחורים מספקים הבחנה ויזואלית בסביבות שבהן קידוד צבע-מסייע בבידוד תקלות מהיר. צוותי תפעול רשת המנהלים אלפי חיבורי תיקון משתמשים בכבלי LC UPC שחורים-כדי לייעד רשתות VLAN ספציפיות,-מתוך-קישורי ניהול פסים או יציאות בדיקה שמורות.
תיקון SFP ו-SFP+ משדר
החוד הקטן של 1.25 מ"מ של כבל סימפלקס LC זה תואם את צפיפות היציאה הקומפקטית של מודולים אופטיים SFP, SFP+ ו-XFP. מהנדסים הפורסים מתגים בצפיפות גבוהה- עם כרטיסי SFP+ של 48 יציאות מסתמכים על כבלי תיקון LC שחורים דקים כדי למזער את קוטר חבילת הכבלים. לצד ההזדווגות של משדרים אלה,מתאמי סיבים אופטיים דופלקסים LC עבור התקנות פאנלים בצפיפות גבוהה-הם רכיב הממשק הסטנדרטי.
ניתוב שידור וחדרי בקרה ראשיים
מתקני טלוויזיה מתקנים לעתים קרובות על מגשרים סיבים שחורים עבור קווי חיבור של נתב וידאו כדי להפחית את העומס החזותי תחת תאורת אולפן. העיצוב הפשוט של LC UPC מתאים לנתיבי SDI חד-כיווני-על-סיבים שבהם נדרש רק גדיל שידור או קבלה בודד.
מכשור מעבדה וספסל בדיקה
מהנדסי בדיקה אופטיים מחברים יחידות OTDR, מדי כוח אופטיים ומנתחי ספקטרום באמצעות כבלי תיקון שחורים מסוג LC סימפלקס הבולטים מול סיבי ייחוס צבעוניים. מפרט אובדן הכנסה נמוך של 0.2dB מבטיח אי ודאות מדידה מינימלית במהלך כיול.
רשתות ממשלתיות ופיננסיות מאובטחות
מתקנים עם מדיניות זיהוי כבלים קפדנית פורסים כבלי תיקון שחורים מסוג LC יחיד במקטעי רשת מסווגים או רגישים. הצבע הלא-סטנדרטי מונע-חיבור צולב בשוגג עם כבלים צהובים-לכלליים.
נקודות תיחום חיצוניות-ל-פנימיות
טכנאים שמסיימים כבלי משוריין חיצוניים בנקודות כניסה לבניין עוברים לעתים קרובות למגשרים שחורים מסוג LC מקורה לפני חיבור למסגרת החלוקה הראשית. ניגודיות הצבע מסמנת בבירור את התיחום בין כבלים חיצוניים למפעל ומתחם.
שאלות נפוצות
שאלה 1: מדוע לבחור במעיל שחור במקום צהוב סטנדרטי עבור כבל תיקון LC עם מצב יחיד?
ת: כבלי LC סימפלקס שחורים משרתים צורכי ניהול כבלים מיוחדים. מפעילי מרכזי נתונים משתמשים בהם כדי להפריד חזותית של תעבורת ניהול, בדיקת מעגלים או מקטעי רשת מאובטחים מקישורי ייצור צהובים עם מצב יחיד.
ש2: האם כבל LC UPC זה תואם עם משדרים דופלקסים SFP+?
ת: מודולי SFP+ כוללים יציאות TX ו-RX נפרדות, כל אחת מקבלת מחבר LC סימפלקס. זוג כבלי תיקון LC סימפלקס שחורים יכולים להחליף כבל דופלקס יחיד כאשר ניתוב עצמאי של נתיבי שידור וקבלה מועדף.
ש 3: מה המשמעות של גודל החסם 1.25 מ"מ עבור צפיפות היציאה?
ת: החסם הקרמי בגודל 1.25 מ"מ הוא חצי מקוטר של מחברי SC או FC, מה שמאפשר ספירת יציאות כפולה באותו חלל פאנל. לוחות תיקון LC בצפיפות- גבוהה מתאימים ל-72 או 144 יציאות ביחידת מתלה אחת. להשוואה מעמיקה יותר של האופן שבו LC מסתדר מול מחברים בפורמט- גדול יותר בסביבות צפופות, ראהפתרונות מחברי סיבי LC-בצפיפות גבוהה עבור מרכז נתונים וכבלים ארגוניים.
ש 4: כיצד מנגנון נעילת הכרטיסיות-משוך מפשט את התחזוקה?
ת: התפס המעוצב-בהזרקה בכל מחבר LC UPC משתחרר בלחיצת אגודל פשוטה, בדומה לתקע RJ45. טכנאים המטפלים בלוחות טלאים צפופים מעריכים את הכלי -ניתוק בחינם שמפחית נזק מקרי לסיבים.
ש 5: לאיזה אובדן הכנסה אני יכול לצפות מכבל LC שחור זה עם מצב יחיד?
ת: בדיקת מפעל מבטיחה אובדן הכנסה של פחות או שווה ל-0.2dB לכל זוג מחברים משודכים. סובלנות הדוקה זו משמרת את תקציב הכוח האופטי על פני קישורים מדורגים ארוכים ברשתות ספקי טלקומוניקציה.
ש6: האם חומר המעיל השחור הוא LSZH או PVC?
ת: שתי אפשרויות הז'קט זמינות. ציין LSZH עבור סביבות מליאה או גג מקורה שבהן תאימות לקוד האש דורשת חומרים נטולי-עשן-נמוכים מהלוגן. מעילי PVC מתאימים לתיקון מתלה כללי-.
ש7: האם אוכל להזמין אורכים מותאמים אישית עבור ריצות-ל-מתלה סימפלקס?
ת: כן. כבלי OEM simplex LC singlemode זמינים באורכים מ-0.5 מטר עד 100 מטר. רוכשים בכמויות גדולות המשיגים חוטי תיקון סיבים שחורים עבור פריסות גדולות מקבלים תמחור נפח.
ש8: האם הצבע השחור משפיע על הביצועים האופטיים?
ת: לא. פיגמנטציה של המעיל אינה משפיעה על הסיבים הפנימיים או הלק המחברים. כבל LC UPC הפשוט השחור עונה על מפרטי אובדן הכנסה ואובדן החזרה זהים כמקבילים צהובים. אם אתה גם מעריך הבדלי פורמט מחברים,ההבדלים המעשיים בין מחברי כבל תיקון סיבים אופטיים LC ו-SCמכסה את הפשרות-העיקריות עבור תרחישי פריסה נפוצים.
