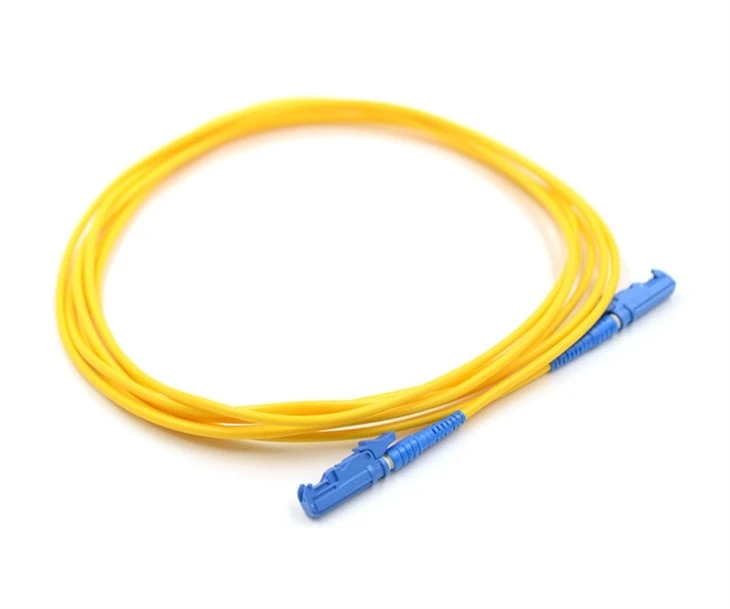

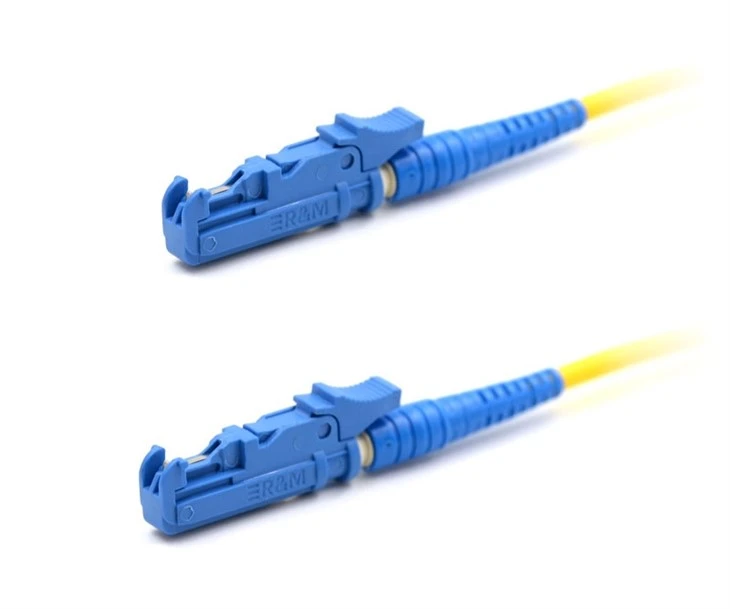

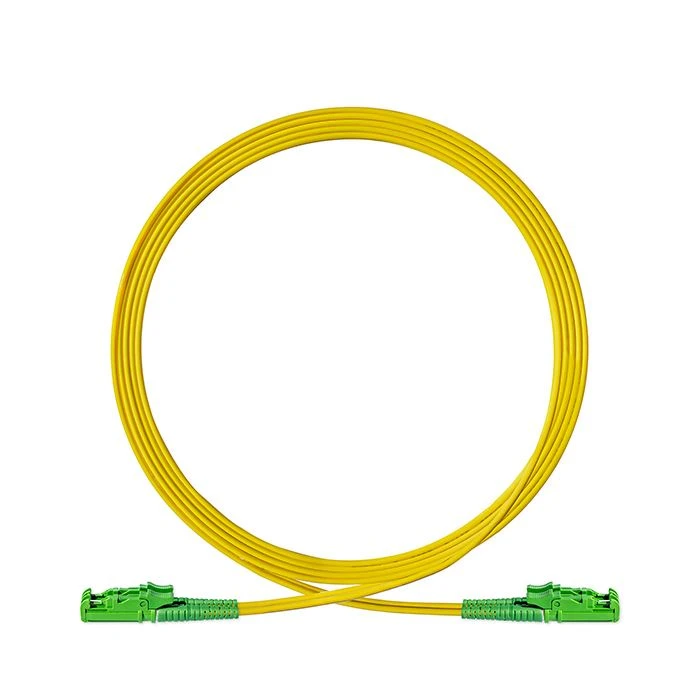

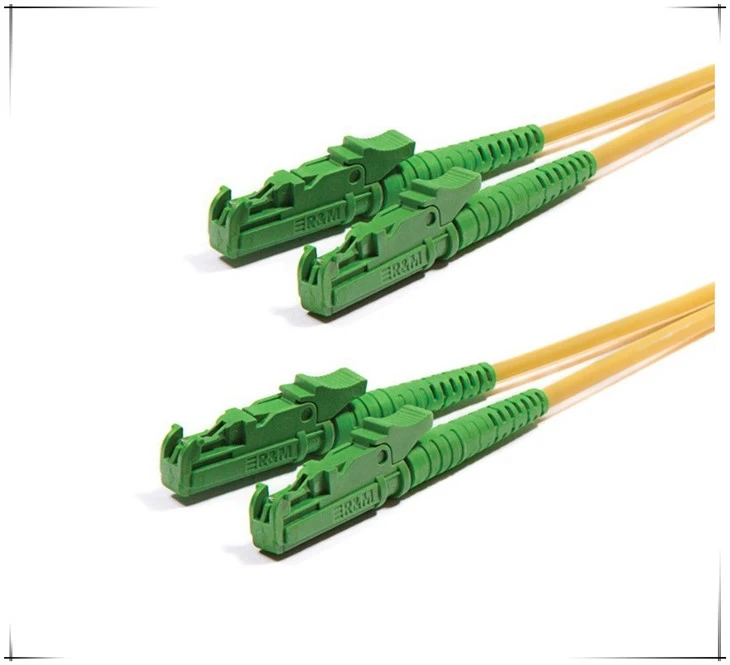

סיב אופטי E2000מגשר מובילהוא כבל סיב אופטי קצר בעל מחברים בשני הקצוות. כבל זה משמש לקישור שני גאדג'טים או חלקים ברשת, כגון נתב ומתג או פאנל תיקון ומקלט משדר. כבלי התיקון מגיעים באורכים שונים ובסוגי סיבים שונים, כגון סיבים עם מצב יחיד או רב-מוד, והמחברים יכולים להיות מסוגים שונים, כולל SC, ST, LC ו-MTP/MPO. באמצעות כבלים אלו, ניתן ליצור ולהסיר חיבורים בין רכיבי הרשת במהירות וללא צורך בכבלים מורכבים.

הכנסה נמוכה ואובדן החזרה:לכבלי תיקון סיבים אופטיים יש הכנסה נמוכה ואיבוד החזרה, מה שאומר שהם יעילים מאוד בהעברת נתונים למרחקים ארוכים עם רעש והנחתת אות מינימליים.

רוחב פס גבוה:לכבלי תיקון סיבים אופטיים יש יכולות רוחב פס גבוה, מה שהופך אותם לאידיאליים עבור יישומי העברת נתונים במהירות גבוהה הדורשים קיבולת גדולה להעברת נתונים.

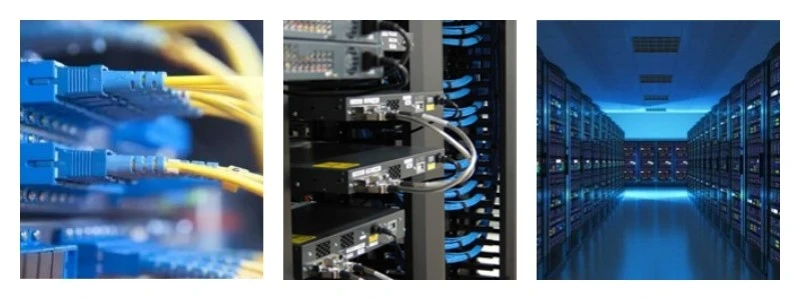

מגוון רחב של יישומים:חוטי תיקון סיבים אופטיים משמשים במגוון רחב של יישומים, כגון מרכזי נתונים, טלקומוניקציה, ציוד רפואי, צבא וחלל ואוטומציה תעשייתית.

גְמִישׁוּת:חוטי תיקון סיבים אופטיים הם גמישים ביותר, מה שאומר שניתן להתקין אותם בקלות בחללים צרים שבהם כבלי נחושת מסורתיים לא מתאימים.

עֲמִידוּת:חוטי תיקון סיבים אופטיים הם עמידים מאוד ויכולים לפעול בסביבות קשות, כולל טמפרטורות גבוהות, לחות וחשיפה לכימיקלים.

התקנה קלה:המחברים על כבלי תיקון סיבים אופטיים הם Plug-and-Play, מה שאומר שניתן לחבר אותם בקלות להתקנים אחרים ללא צורך בכלים או ציוד מיוחד.

עלות תועלת:כבלי תיקון סיבים אופטיים חסכוניים ומציעים עלות בעלות כוללת נמוכה יותר בהשוואה לכבלי נחושת, במיוחד למרחקים ארוכים.


CATV, ציוד בדיקה למטרו;
רשתות תקשורת;
רשתות מקומיות (LAN);
רשתות שטח רחבות (WAN);
התקנות הנחות;
רשתות לעיבוד נתונים;
סיום מכשיר פעיל צבאי וידיאו.

חמש בדיקות כדי להבטיח את איכות כבל תיקון הסיבים

האיכות של כבלי תיקון סיבים משפיעה על כל קישור הסיבים האופטיים. כל כבל תיקון סיבים חייב להיבדק בקפדנות לפני היציאה מהמפעל. אז אילו בדיקות יבצע יצרן חוטי תיקון סיבים כדי להבטיח את האיכות הגבוהה של חוטי התיקון?

על מנת להבטיח את האיכות של כבלי תיקון אופטיים, חמשת סוגי בדיקות הבדיקה הבאים מתבצעות בדרך כלל לפני עזיבת המפעל.

זיהוי אובדן/אובדן החזרה של חוט סיבים

אובדן הכנסה ואובדן החזרה הם פרמטרים מרכזיים המשפיעים על חוטי תיקון אופטיים. תקן TIA קובע בבירור כי אובדן ההחדרה המקסימלי של כבל התיקון האופטי הוא 0.75dB (כלומר, הערך המקסימלי המקובל).

עבור רוב כבלי תיקון הסיבים בשוק, הטווח הרגיל של אובדן הכנסה הוא בין {{0}}.3dB ל-0.5dB, והטווח של אובדן הכנסה נמוך הוא בין {{6 }}.15dB ו-0.2dB. ערכי אובדן החזר מתבטאים ב-dB והם בדרך כלל שליליים, כך שערכים גבוהים יותר טובים יותר, ומפרטים טיפוסיים נעים בין -15 ל--60 dB.

על פי תקני התעשייה, אובדן ההחזר של מחברי סיבים אופטיים מלוטשים Ultra PC צריך להיות גדול מ-50dB, ואובדן ההחזר של פוליש משופע הוא בדרך כלל גדול מ-60dB. סוג המחשב צריך להיות גדול מ-40dB. עבור סיבים מולטי-מודים, ערכי RL טיפוסיים הם בין 20 ל-40 dB.

האינדיקטורים של מגשרים בדרגת ספק כללית הם שהפסד ההחדרה קטן מ-0.3dB, ואובדן ההחזר גדול מ-45dB.

בדיקת פנים קצה חוט סיבים

ניקוי הקצה של מחבר הסיבים האופטיים משפיע ישירות על הביצועים שלו. לדוגמא, שריטות, בורות, סדקים, זיהום אבק וכו' בפנים הקצה של הסיב האופטי יגרמו לאובדן אות החיבור, וכתוצאה מכך לאובדן הכנסה וחזרה לקויים.

בדיקת אינטרפרומטר תלת מימד של חוט סיבים

בדיקת אינטרפרומטר תלת מימד היא בעיקר לבדיקת הגיאומטריה של קצה הסיבים, והפרמטרים כוללים רדיוס עקמומיות, היסט קודקוד, גובה הסיבים וכן הלאה. יש צורך לטחון את פני הקצה של חוט תיקון הסיבים למשטח כדורי, אך המוצרים המיוצרים בתהליך הייצור בפועל אינם יכולים להיות מושלמים.

מהם הערכים המתאימים לרדיוס העקמומיות, היסט הקודקוד וגובה הסיבים?

לכן, צורת הפנים הקצה מצוינת בתקן הטכני, הכולל את רדיוס העקמומיות ROC, היסט קודקוד וגובה הסיבים.

על פי התקנים הטכניים של ארגון IEC, ערך הייחוס של רדיוס העקמומיות ROC הוא שהמחבר מסוג PC הוא 10~25 מ"מ, והמחבר מסוג APC הוא 5~15 מ"מ. היסט קודקוד מתייחס לקיזוז בין קודקוד המשטח המעוגל לציר הסיבים. אם היסט הקודקוד גדול מדי, מספיקה העיוות של פני הקצה כדי לגרום למגע פיזי בין הסיבים. לכן, התקן הטכני מחייב את היסט הקודקוד של מגשר הסיבים פחות או שווה ל-50μm.

גובה הסיבים מתייחס לגובה פני קצה הסיבים ביחס לפנים קצה החסם. פני קצה הסיבים עשויים לבלוט מעל פני קצה החסם, או עשויים להיות שקועים מתחת לפני קצה החסם. טווח גובה הסיבים האופטיים המצוינים בתקן הטכני הוא -250~+250nm.

בדיקת ביצועים מכנית של חוט סיבים

לדוגמה, בדיקת משיכה, בדיקת כבל תיקון אופטי תחת כוח משיכה שצוין כדי לאמת את הנחתה של סיבים והתארכות סיבים מקדם בטיחות.

ניסוי טמפרטורת סביבה של חוט סיבים

יש צורך לבדוק את מדדי הביצועים של מחברי סיבים אופטיים בתנאי טמפרטורת סביבה שונים.
