מפרט טכני – כבל תיקון סיבים דופלקס LC ל-FC OM3
| פָּרָמֶטֶר | מִפרָט | פָּרָמֶטֶר | מִפרָט |
|---|---|---|---|
| סוג מחבר | LC UPC ל FC UPC | סוג סיבים | OM3 Multimode 50/125μm |
| דרגת סיבים | לייזר-מותאם ל-50 מיקרומטר | אֹרֶך גַל | 850 ננומטר / 1300 ננומטר |
| אובדן הכנסה | פחות או שווה ל-0.3dB (0.2dB רגיל) | החזר הפסד | גדול או שווה ל-20dB |
| ספירת סיבים | דופלקס (2 סיבים) | קוטר כבל | 2.0 מ"מ צמוד-מחוסם |
| מעיל כבלים | LSZH (דל עשן אפס הלוגן) | צבע ז'קט | אקווה (OM3 תקן) |
| מקסימום קצב נתונים | 10Gbps @ 300m | חומר פרול | Precision Zirconia קרמיקה |
| מינימום רדיוס כיפוף | 30 מ"מ (טעון) / 15 מ"מ (לא טעון) | חוזק מתיחה | גדול או שווה ל-100N |
| טמפ' הפעלה | -20 מעלות עד +70 מעלות | טמפ' אחסון | -40 מעלות עד +80 מעלות |
| אורכים זמינים | 1 מטר, 2 מטר, 3 מטר, 5 מטר, 10 מטר, מותאם אישית | הַתאָמָה | RoHS, CE, ISO 11801 |

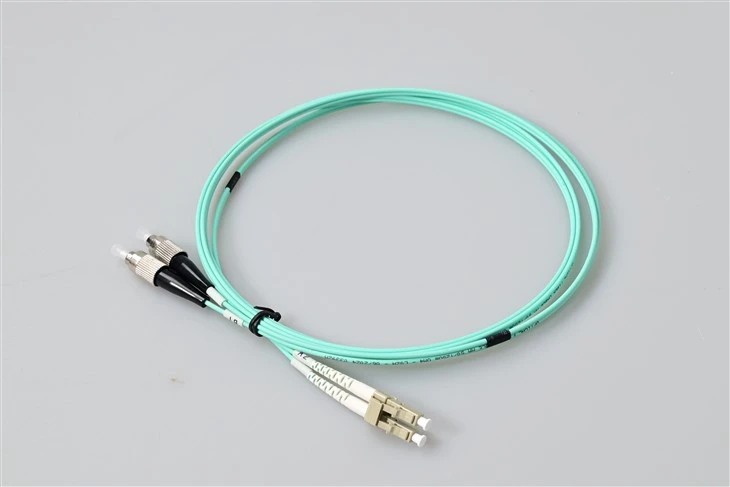

מהו כבל תיקון דופלקס רב-מצבי LC ל-FC OM3?
הכבל תיקון דופלקס רב-מצבי LC ל-FC OM3הוא מגשר סיב אופטי היברידי שתוכנן במיוחד עבור חיבור בין התקנים עם ממשקי מחברים שונים. עם מחבר LC UPC בקצה אחד ומחבר FC UPC מהצד השני, כבל זה מאפשר תקשורת חלקה בין ציוד רשת מודרני הכולל יציאות LC ומערכות מדור קודם המצוידות בממשקי FC.
שלא כמו כבלי תיקון LC-LC או FC-FC סטנדרטיים המחברים מחברים זהים, כבל LC-FC היברידי זה ממלא תפקיד קריטי בסביבות תשתית סיבים מעורבים. מרכזי נתונים ומתקני טלקומוניקציה מפעילים לעתים קרובות ציוד מדורות שונים-מתגים ומשדרים חדשים יותר משתמשים בדרך כלל במחברי LC קומפקטיים לצפיפות יציאות גבוהה יותר, בעוד שמכשירי בדיקה ישנים יותר, מערכות DWDM וציוד טלקום בדרגה-ספק עדיין עשויים להסתמך על מחברי FC חזקים עם הברגה.
מדוע לבחור ב-LC ההיברידית הזה-FC Multimode Fibre Jumper?
ליבת סיבים של 50/125 מיקרומטר -מתאמת לייזר OM3תומך בשידור של 10 Gigabit Ethernet עד 300 מטר באורך גל של 850nm, מה שהופך אותו מתאים לחיבורי עמוד שדרה תוך-בניית חיבורי עמוד שדרה ולקישורי מרכז נתונים קצרים-. המעיל Aqua-צבעוני LSZH עומד בדרישות בטיחות אש להתקנה פנימית, משחרר עשן מינימלי וללא גזי הלוגן רעילים במקרה של שריפה-הכרחי לחדרי שרתים סגורים ומגשי כבלים.
כל כבל עובר 100% בדיקה אופטית לפני המשלוח. חוזי הקרמיקה המלוטשים-בדיוק של זירקוניה בשני קצוות LC ו-FC מספקים עקביותאובדן הכנסהמתחת ל-0.3dB, מה שמבטיח שלמות אות אמינה ברחבי רשת הסיבים שלך.
מחבר LC לעומת מחבר FC: הבנת ההבדל בממשק
הLC (מחבר לוסנט) משתמש בחוס קומפקטי של 1.25 מ"מ עם מנגנון דחיפה-שליפה, המאפשר פריסות-בצפיפות גבוהה-פי שניים מספירת היציאות בהשוואה למחברי SC באותו חלל פאנל. זה הפך לממשק הדומיננטי עבורמשדרים SFP/SFP+ומתגי רשת מודרניים.
הFC (מחבר פרוס) כולל חוזב בגודל 2.5 מ"מ עם בורג הברגה-בצימוד. למרות שפחות נפוצים בהתקנות חדשות, מחברי FC נשארים נפוצים בציוד מדידה מדויקת, מכשירי בדיקה אופטיים ותשתיות טלקומוניקציה ישנות יותר בשל החיבור המכני המאובטח שלהם ועמידותם בפני רעידות.
כבל תיקון LC ל-FC מבטל את הצורך במתאמים נוספים או מודולי המרה בעת חיבור שני סוגי ממשקים אלה, מפשט את ניהול הכבלים ומפחית נקודות כשל פוטנציאליות ברשת שלך.
יישומים - איפה LC ל-FC OM3 Duplex Cables Excel
כבל תיקון היברידי דו-פלקס של LC UPC ל-FC UPC OM3 מיועד-לעבודה אחת שרוב המגשרים של LC-LC סטנדרטיים לא יכולים לעשות טוב: חיבור מתגים מודרניים, מקלטי משדר ופאנלים מתקינים של LC- לציוד בדיקה מדור קודם של FC-מופסק, ציוד שידור, ציוד שידור מראש{{0} ODF ו-{19} ODF עיקולים הדוקים של 90 מעלות שדורשים מגשי כבלים מובנים. השילוב של סיום מחבר מעורב- וסיב בלתי רגיש לכיפוף G657A1 הוא מה שמפריד את המגשר הזה מכבל תיקון רגיל של LC-FC.
ציוד FC מדור קודם → שדרוג רשת LC מודרני
בתוך משרדים מרכזיים ותיקים יותר של טלקום וחדרי בקרה-ראשי שידור, לוחות כניסת סיבים קיימים עדיין מופסקים במחיצות FC. כבל LC-FC OM3 חסר רגישות לכיפוף מאפשר לך לנתב מתג LC SFP+ חדש-בנוי ישירות אל אותו FC ODF מדור קודם מבלי-לסיים מחדש את כבל השדה הנכנס - תוך שמירה על השקעה והימנעות מהפרעת שירות.
מגשרים למעבדת בדיקה ומדידה
OTDRs, מקורות אור אופטיים ומדדי כוח בדרגה-ייחוס מ-EXFO, JDSU, Yokogawa ו-Anritsu נשלחים לרוב עם מחיצות FC/PC, בעוד שהמכשיר הנבדק משתמש ב-LC. מגשר דופלקס 50/125 OM3 LC-FC הוא כבל מתאם המעבדה הסטנדרטי המשמש לגישור בין שני הממשקים הללו במהלך אישור קישור 10G multimode.
ניתוב רדיוס הדוק- במגשי כבלים ובכיפופי פינות
סיב G657A1 שומר על אובדן מאקרובנד מתחת ל-0.1 dB ברדיוס של 10 מ"מ, לעומת כ-1-2 dB עבור סיב G652D מדור קודם באותו עיקול. זה חשוב בכבלים מובנים: ניתן לנתב את מוביל התיקון G657A1 LC-FC OM3 2.0mm בתוך מנהלים אופקיים של 1U, מסביב לעמודי פינה ודרך מגשי כבלים מחורצים ללא עונש לכל{13}}כיפוף שישבור תקציב של 10G מרווח.
עמוד שדרה רב-מצבי 10G מקורה עם אש-מנדט בטיחות
מעילי LSZH כמעט ולא פולטים עשן הלוגני בעת שריפה, וזו הסיבה שכתובות סביבם IEC 60332-1, EN 50575 Cca ו-IEC 60754. הכבל LC ל-FC OM3 מעכב הלהבה - של LSZH הוא המפרט הנכון עבור בתי חולים, תחנות מטרו תת קרקעיות, מרכזי נתונים ו-קומות משרדיות גבוהות שבהן נאכפות מגבלות רעילות עשן.
ראשי CATV ושידורי שידור
מקלטי CATV ראשיים ישנים יותר ומרחיבי SDI-מעל-מסיבים שומרים על בורג-במחברי FC מכיוון שהחיבור המשורשר שורד רעידות טוב יותר מאשר דחיפה-משוך LC. כבל התיקון הרב-מצבי LC-FC 10G נושא את האות מצובר סיבים מודרניים של LC-לכניסת FC מדור קודם הרגישה לרעידות-.
FTTX Central Office Cross-מתחבר
ODFs מסוג-ספקים חושפים לעתים קרובות את FC/PC בצד הקו ואת LC בצד הציוד. כבל המרת-FC-ל-LC מדור קודם עם ליבת G657A1 הוא ברירת המחדל של נכס החיבור הצול- שנקנה בכמויות עבור כל מפרץ צבירה חדש של PON.
הזמנות ספקים בכמות גדולה עבור בוני פאנלים ואינטגרטורים
משלבי מערכות הבונים לוחות תיקון- מראש מציינים את יצרן הכבלים הדופלקסים LC ל-FC OM3 לפי ביצועי כיפוף-רדיוס ותעודות LSZH - ולא רק במחיר היחידה. MOQ של הזמנה בתפזורת היא 100 יחידות לכל אורך-מק"ט, עם איחוד באורך- מעורב באותו הזמנת רכש נתמכת.
שאלות נפוצות - LC to FC OM3 Fibre Patch Cable
ש1: מדוע לבחור בכבל תיקון היברידי של LC-ל-FC OM3 במקום שני מגשרים נפרדים מסוג LC-LC ו-FC-FC?
ת: מגשר היברידי מסיר -זוג אחד מהנתיב האופטי, וחוסך בערך 0.3 dB של אובדן הכנסה ונקודת חדירת לכלוך פוטנציאלית-. בתקציב קישור מצומצם של 10G multi-mode זה חשוב - וזו הסיבה שהכבל ההיברידי LC UPC ל-FC UPC OM3 מועדף על פני שרשרת דייזי- של שני מגשרים בתוספת מתאם LC-FC.
ש 2: מה בעצם עושה G657A1 לכופף סיבים לא רגישים ברדיוס כיפוף של 10 מ"מ?
ת: סיב G652D סטנדרטי מאבד בסביבות 1-2 dB לכל סיבוב כאשר הוא מכופף ל-10 מ"מ. סיב G657A1 מחזיק את ההפסד הזה מתחת ל-0.1 dB. מבחינה מעשית, ניתן לנתב את מוביל התיקון G657A1 LC-FC OM3 2.0mm סביב עמוד פינתי או בתוך אצבע של כבל ללא השפלה אות מדידה - משהו שמבנה סיב ישן יותר לא יכול לעשות.
ש 3: האם מעיל LSZH 2.0 מ"מ מדורג עבור התקנות מליאה או עליות?
ת: LSZH הוא דירוג הלוגן-האירופי והבינלאומי נמוך-אפס-הלוגן (IEC 60332-1 / EN 50575 Cca). זה מקובל עבור מסלולים כלליים של מגש פנימי, גג וכבלים- אך אינו שווה ערך לדירוג מליאת OFNP צפון-אמריקאי. אם הפרויקט שלך מצריך OFNP באופן ספציפי תחת NEC, בקש את הגרסה המעוטרת של OFNP-של מגשר דופלקס LC-FC OM3 זה.
ש 4: האם כבל תיקון LC UPC ל-FC UPC OM3 יתמוך ב-10G Ethernet בטווח המלא של 300 מ' מולטי-מודים?
ת: כן. OM3 50/125 לייזר-סיב אופטימלי מדורג ל-10GBASE-SR עד 300 מ'. מכיוון שהפסד ההחדרה של פחות או שווה ל-0.3 dB בכבל רב-מצבי LC-FC 10G זה משאיר שוליים רבים בזוג המחברים, טווח ההגעה המלא של 300 מ' ניתן להשגה - בתנאי שהקישור במורד הזרם הוא גם OM3 או טוב יותר.
ש 5: מדוע לציין OM3 על OM1 או OM2 עבור מבנה רב-מודים חדש?
ת: OM1 (62.5/125) מגיע עד 33 מ' עבור 10GBASE-SR; OM2 (50/125) מגיע ל-82 מ' בלבד ב-10G. OM3 מרחיב את זה ל-300 מ'. עבור כל התקנה חדשה עם יכולת 10G-, מגשר הדופלקס 50/125 OM3 LC-FC הוא המפרט המינימלי שיוכיח את הקישור בעתיד-. אם הפרויקט שלך עשוי להתאים מאוחר יותר ל-40G או 100G, ראה שלנוהשוואה מפורטת של ביצועי סיבים OM3 לעומת OM4 multimodeכדי לקבוע אם כדאי לשדרג ל-OM4 בזמן ההתקנה.
ש6: האם ניתן להחליף את הפוליש של UPC בכבל זה ל-APC בהזמנה בתפזורת?
ת: UPC לעומת APC היא בחירה של-מפעל פולנית ולא ניתן להמיר אותה בשטח. בהזמנות בכמות גדולה אנו מייצרים גרסאות של LC APC / FC APC כיחידות מק"ט נפרדות - אך שים לב שפני הקצה- של APC מקודדים באתחול ירוקים- ומשמשים בדרך כלל במצב PON/FTTH יחיד, לא OM3 multimode. עבור קישורי 10G multimode, LC UPC ל-FC UPC הוא הזיווג הפולני הנכון. לפירוט מלא של ההבדלים בין גיאומטריית הפנים של PC, UPC ו-APC-בביצועי אובדן החזר, עיין שלנומדריך לליטוש מסוג מחבר סיבים המכסה את מפרטי המחשב לעומת UPC לעומת APC.
ש7: מהו ה-MOQ בתפזורת וזמן אספקה טיפוסי עבור הזמנת ספק LC-FC OM3 דופלקס?
ת: MOQ הוא 100 יחידות לכל אורך-מק"ט עבור תצורות מלאי. זמן ההובלה הוא 3-5 ימי עבודה עבור מכלולי מים סטנדרטיים של LSZH 2.0 מ"מ, ו-7-12 ימי עבודה עבור אצווה של כבל טלאים מותאם אישית-או-מותאם אישית באורך סיטונאי של LC ל-FC OM3. מכולות של 5,000+ חתיכות מוצעות לכל פרויקט.
ש8: כיצד יש לנקות את פני הקצה של LC UPC ו-FC UPC- לפני ההכנסה?
ת: השתמש בחומר לניקוי סיבים מסוג-גליל בשני הקצוות לפני כל הזדווגות. לבדיקת שטח, היקף סיבי וידאו בגודל 200× / 400× מאמת את הקצה- מול IEC 61300-3-35 קריטריונים לעבור/נכשל. אבק-המכסה את הכבל LC-FC OM3 חסר רגישות לעיקול בין שימושים הוא חובה - לכלוך הוא הגורם היחיד הגדול ביותר לכשל של שולי קישור במכלול היברידי.
ש 9: האם חיסום זירקוניה דרגה A מגיע עם דוח בדיקה במפעל?
ת: כן. כל יחידה נמדדת ב-100% אינטרפרומטר- עבור היסט קודקוד, רדיוס עקמומיות וחיתוך סיבים, ואובדן-החדרה/החזרה-נבדקו ב-1310 ננומטר ו-1550 ננומטר. דוחות בדיקה בודדים-ממוספרים זמינים בהזמנות סיטונאיות של LC-FC OM3 דופלקס בכמות גדולה ללא תשלום נוסף.
ש10: האם ניתן להתאים את אורך הכבל לפרויקט ספציפי?
ת: אורכים מותאמים אישית מ-0.5 מ' עד 300 מ' מיוצרים לפי הזמנה. עבור הזמנות בכמויות גדולות המערבבות אורכים (0.5 מ', 1 מ', 2 מ', 3 מ', 5 מ', 10 מ', 20 מ') באותו הזמנה, ספק כבלים דופלקס של LC UPC ל-FC UPC OM3 יכול לאחד את כל החתכים במשלוח אחד כדי להפחית את ההובלה.
ש11: האם הכבל הזה מתאים לשימוש ישיר-בחוץ?
ת: לא. הקונסטרוקציה המבוקרת הדוקה - של LSZH בגודל 2.0 מ"מ מיועדת ליישומים פנימיים / ב-בניין. עבור מסלולי קבורה ישירים- בחוץ, אתה צריך כבל חיצוני מלא משוריין או ג'ל- המסתיים על גבי ODF, והמגשר הפנימי הזה מחובר לצד התיקון של ODF.
ש12: לאילו מגבלות סביבת הפעלה עלי להקפיד?
ת: טמפרטורת ההפעלה היא -20 מעלות עד +70 מעלות, אחסון -40 מעלות עד +80 מעלות. זה מכסה-מרכז נתונים, חדר טלקום-וסביבות שידור מותנות. למקלטים חיצוניים לא מחוממים קרים יותר, ציין את הגרסה התעשייתית -טמפ' במקום כבל התיקון הזה של LC-FC OM3 LSZH.
