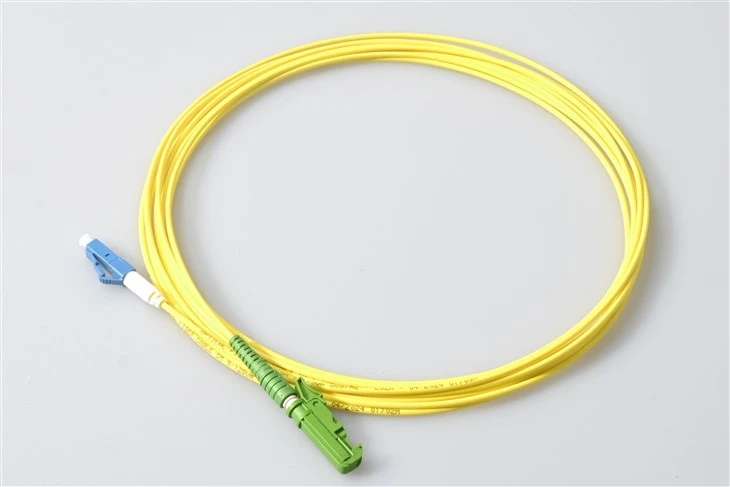

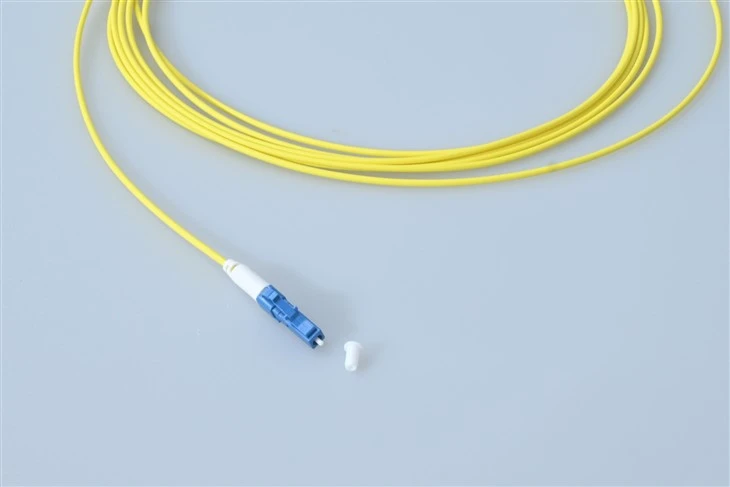

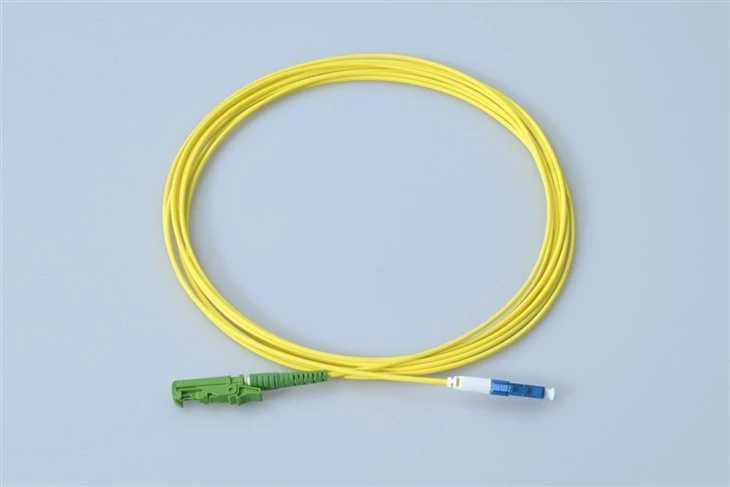

מהו כבל תיקון LC?
כבל תיקון סיבים אופטיים LC-E2000 הוא כבל תיקון קטן קומפקטי בשימוש פופולרי מאוד ביישומים רבים. פתרונות רשת אלה כוללים רשתות טלקומוניקציה, רשתות LAN, רשתות עיבוד נתונים, סיום התקנים והפצות מקומיות. LC-חוטי תיקון E2000 מתוכננים לספק פתרונות Ethernet מהירים ביישומי Gigabit ויישומי ATM עם פחות צריכת מקום.
מִפרָט
| פָּרָמֶטֶר | יְחִידָה | FC, SC, LC/כבל תיקון סיבים משוריין | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | מ.מ | SM | מ.מ | SM | מ.מ | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| אובדן הכנסה (אופייני) | dB | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.3 |
| הפסד החזר | dB | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-60 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-35 | גדול או שווה ל-55 | גדול או שווה ל-75 |
| אורך גל הפעלה | נ"מ | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| יכולת החלפה | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| רֶטֶט | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| טמפרטורת הפעלה | תוֹאַר | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| טמפרטורת אחסון | תוֹאַר | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| קוטר כבל | מ"מ | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
תכונות
עונה על הדרישות הגוברת לפתרונות SFF
מחברי LC מיוצרים עם חיסום בקוטר 1.25 מ"מ בלבד המהווה יתרון גדול לרשת סיבים אופטיים מאוכלסים בצפיפות. מחבר ה-LC מיוצר תחת התקן IEC 61754-20 עבורחיבורים בצפיפות גבוההכגון במקלטי SFP, XFP ו-SFP+.
מצב יחיד או מולטימוד LC-E2000, מדורג Riser או מליאה
אנו מספקים מכלולי כבלים סיבים אופטיים LC-E2000, עםמצב יחידאפשרויות (9/125 OS1, OS2), דופלקס ורב-מודים (50/125 ו-62.5/125). אתה יכול לבחור אם זה עבור חיבורי הגבהה או חיבורי מליאה או אם אתה רוצה שזה יהיה מותאם אישית לחלוטין, אתה יכול ליצור איתנו קשר כדי לדעת יותר על שירות OEM/ODM שלנו עבור כבלי תיקון LC-E2000.
שליפה קלה ונוחה
חיבורי LC-LE2000 בנויים עם תצורה נוחה להצמדה, מצוידים במנגנוני נעילה הדומים ללשונית השמירה של מחבר RJ45. כעת קל לחבר ולנתק את המחבר מהמכשיר. לשוניות הנעילה מעוצבות בהזרקה- עם עמידות משופרת בהתנגדות למשיכות, מתחים, תקלות ופגיעות במהלך התקנת כבלים ותחזוקה.
מכלול סיבים בטוח ונבדק עם אובדן הכנסה נמוך
חוטי התיקון שלנו נבדקים 100% אופטית ונבדקו להביאאובדן הכנסה נמוךלא יעלה על 0.02 dB.
יישומים
תיקון מרכז נתונים בצפיפות גבוהה-
מחבר LC בגודל 1.25 מ"מ בשילוב עם ממשק E2000 הוא אידיאלי עבור לוחות טלאים מאוכלסים בצפיפות שבהם יעילות המקום היא קריטית. כבל זה תומך בתצורות יציאות-גבוהות בשטח אחסון מוגבל.
חיבורי ציוד משרדי מרכזי של טלקום
מתאים לגישור בין מקלטי SFP/SFP+ מבוססי LC- עם מסגרות הפצה אופטיות עם סיום E2000 (ODF) הנפרסות בדרך כלל במשרדי טלקום מרכזיים.
ציוד בדיקה ומדידה
מספק חיבור אמין בין מכשירי בדיקה המצוידים ב-LC ומערכות סיבים E2000, התומך בהערכת אותות מדויקת בסביבות מעבדה או בשטח.
FTTH Headend למעבר הפצה
מחבר ממשקי LC בציוד ראשי ליציאות E2000 ברכזות הפצת סיבים, ומאפשר העברת אותות חלקה בארכיטקטורות רשת FTTH.
שילוב מערכת CATV אופטי
מאפשר המרת LC ל-E2000 בתוך מערכות שידור אופטיות של טלוויזיה בכבלים שבהן קיימים סוגי מחברים מעורבים בין ציוד מקור ותשתית הפצה.
גישור ציוד רשת ארגוני
משמש לחיבור מתגים, נתבים או ממירי מדיה בדרגה-ארגונית עם יציאות LC לתשתית סיבים קיימת E2000-ללא סיום מחדש.
שאלות נפוצות
ש: מהו כבל תיקון סיבי LC ל-E2000 סימפלקס?
ת: זהו כבל-סיב אופטי יחיד עם מחבר LC בקצה אחד ומחבר E2000 בצד השני, המשמש לגישור בין ציוד או לוחות תיקון עם ממשקי מחברים שונים.
ש: מה המשמעות של SFF במחברי סיבים אופטיים?
ת: SFF ראשי תיבות של Small Form Factor. מחברי LC משתמשים בקוטר של 1.25 מ"מ, שהוא חצי מהגודל של מחברי SC או FC סטנדרטיים, מה שמאפשר צפיפות יציאות גבוהה יותר באותו חלל פאנל.
ש: האם הכבל הזה זמין גם בגרסאות יחיד וגם בגרסת ריבוי מצבים?
ת: כן. כבלי תיקון LC ל-E2000 יכולים להיות מיוצרים עם סיבים יחידים (9/125 מיקרומטר) או מולטי-מודים (50/125 מיקרומטר, 62.5/125 מיקרומטר), בהתאם לדרישות היישום.
ש: מהם מפרטי אובדן ההכנסה ואובדן החזרה?
ת: אובדן הכנסה טיפוסי הוא פחות או שווה ל-0.3dB עבור מצב יחיד ופחות או שווה ל-0.2dB עבור multimode.הפסד החזרמשתנה לפי סוג הפוליש: גדול או שווה ל-50dB עבור LC UPC, גדול או שווה ל-60dB עבור LC APC, ועד גדול או שווה ל-75dB עבור E2000 APC.
ש: האם למחבר LC יש מנגנון נעילה?
ת: כן. מחבר ה-LC כולל לשונית נעילה בדחיפה- הדומה למחבר RJ45, המאפשרת נעילה מאובטחת וניתוק נוח ללא כלים מיוחדים.
ש: האם אוכל להשתמש בכבל זה בסביבות תיקון-בצפיפות גבוהה?
ת: בהחלט. מחבר ה-LC הקומפקטי תוכנן במיוחד עבור יישומים בצפיפות גבוהה- כגון SFP, XFP ו-SFP+ מפרצי מקלטי משדר שבהם שטח הלוח מוגבל.
ש: אילו אפשרויות זמינות למעיל כבלים?
ת: האפשרויות הנפוצות כוללות PVC סטנדרטי, LSZH (Low Smoke Zero Halogen) ומעילים בדירוג-מליאה בהתאם לסביבת ההתקנה ולדרישות בטיחות האש.
ש: מהו טווח טמפרטורת הפעולה?
ת: כבל זה פועל באופן אמין מ-40 מעלות עד +75 מעלות, מה שהופך אותו למתאים הן לכבלים מובנית פנימית והן להתקנות מארזים חיצוניים מבוקרות.
ש: האם ניתן להתאים את אורך הכבל?
ת: כן. זמינים אורכים מותאמים אישית כדי להתאים למרחקי התקנה ספציפיים. קטרים סטנדרטיים כוללים אפשרויות של 3.0 מ"מ, 2.0 מ"מ ו-0.9 מ"מ.
