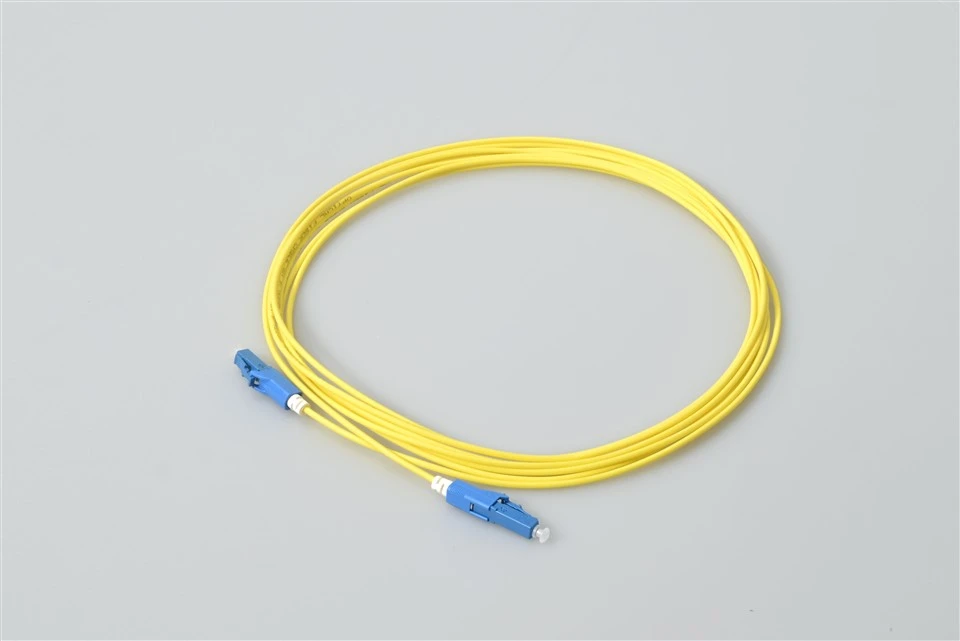

מהו כבל תיקון LC LC?
LC-כבל תיקון סיבים אופטיים LC הוא כבל תיקון קטן קומפקטי בשימוש פופולרי מאוד ביישומים רבים. פתרונות רשת אלה כוללים רשתות טלקומוניקציה, רשתות LAN, רשתות עיבוד נתונים, סיום התקנים והפצות מקומיות. LC-חוטי תיקון LC מתוכננים לספק פתרונות Ethernet מהירים ביישומי Gigabit ויישומי ATM עם פחות צריכת מקום.
מִפרָט
| פָּרָמֶטֶר | יְחִידָה | FC, SC, LC/חוט תיקון סיבים משוריין | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | מ.מ | SM | מ.מ | SM | מ.מ | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| אובדן הכנסה (אופייני) | dB | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.3 |
| הפסד החזר | dB | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-60 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-35 | גדול או שווה ל-55 | גדול או שווה ל-75 |
| אורך גל הפעלה | נ"מ | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| יכולת החלפה | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| רֶטֶט | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| טמפרטורת הפעלה | תוֹאַר | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| טמפרטורת אחסון | תוֹאַר | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| קוטר כבל | מ"מ | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
תכונות

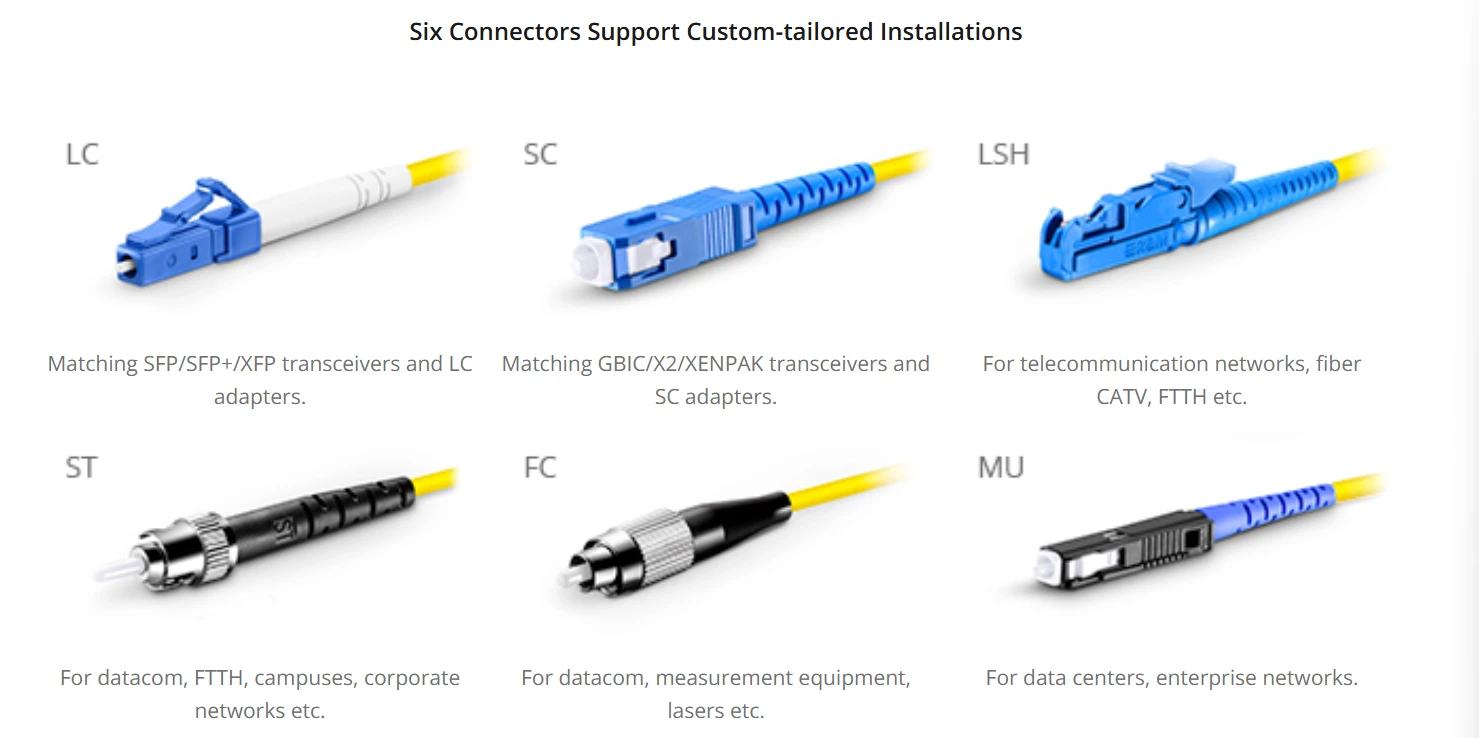

1. שישה מחברים תומכים בהתקנות מותאמות אישית-

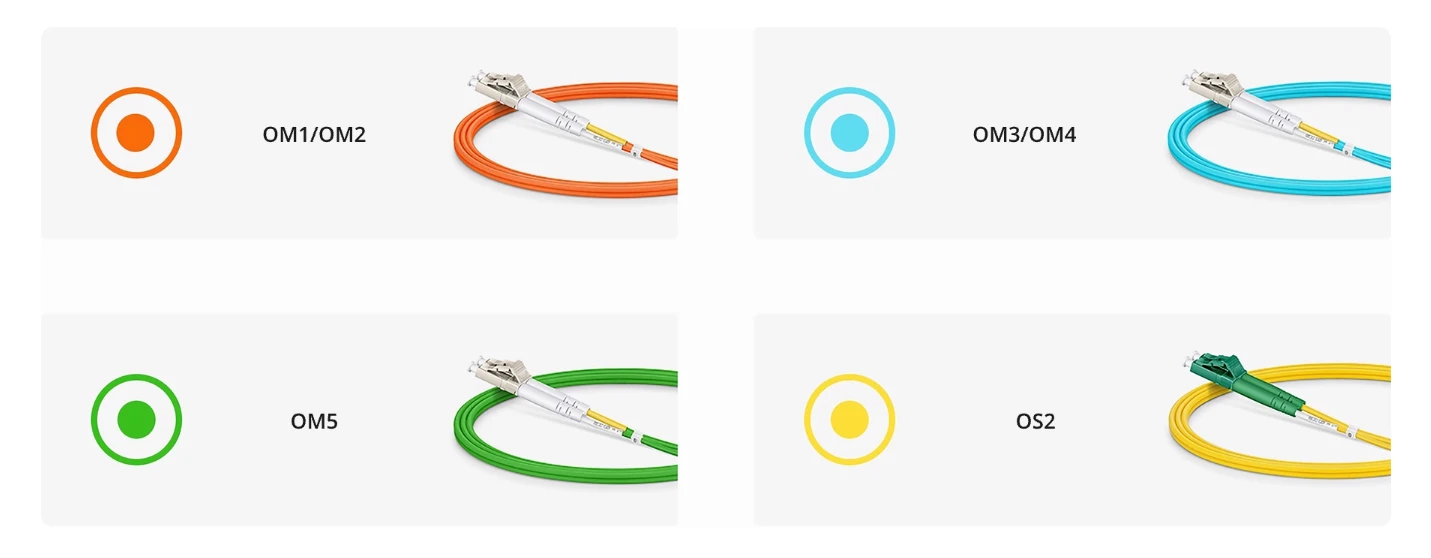

2.Color-מעיל כבלים מקודד לזיהוי קל
3.OEM ODM LC APC/UPC סיבים אופטיים Pigtail עם 0.9 מ"מ LSZH מעיל צהוב מפרטים:
יישומים
מרכזי נתונים - סביבות SFP/SFP+
- מחברי שרת 10G למתגי ToR
- חיבורי FC של מערך אחסון
- עמודי שדרה-עלים מבד עלים
- מחוץ-מ-רשתות ניהול פס
Telecom - Central Office & FTTx
- יציאות OLT uplink
- קשרים צולבים- של ODF
- ספליטר הפסקות קלט/פלט
- ממשקי DWDM mux/demux
Enterprise - כבלים מובנים
- תיקון מד"א (אזור חלוקה ראשי).
- חלוקה אופקית למתגי רצפה
- עמוד שדרה בין צה"ל
- אחורי סיב מצלמות אבטחה
שאלות נפוצות
ש: למה לבחור בסימפלקס על פני כבלי LC דופלקסים?
ת: Simplex נותן לך גמישות ניתוב שדופלקס לא יכול להתאים לה. אתה יכול להפעיל סיבי TX ו-RX דרך מסלולים שונים, להחליף סיבים בודדים מבלי להפריע לזוגות ולהשיג צפיפות יציאות אפקטיבית גבוהה יותר בפאנלים צפופים. עבור ציוד מבוסס SFP- שבו ממילא TX ו-RX הן יציאות נפרדות, סימפלקס היא לרוב הבחירה המעשית יותר.
ש: מה ההבדל בין LC UPC simplex ל-LC APC simplex?
ת: שני דברים: זווית פוליש ואיבוד החזרה.
ל-LC UPC יש חזית קצה שטוחה/מעוקלת ואובדן החזרה גדול או שווה ל-50dB. בית המחבר כחול. השתמש בו עבור אותות דיגיטליים - Ethernet, Fibre Channel, נתונים כלליים.
ל-LC APC יש פנים קצה בזווית של 8 מעלות והפסד החזרה גדול או שווה ל-60dB. בית המחבר ירוק. השתמש בו עבור אותות אנלוגיים - CATV, RF על סיבים, שכבת וידאו PON.
לעולם אל תחבר את UPC ל-APC - חוסר התאמת הזווית גורם לאובדן גבוה ופוגע בשני המחברים.
ש: האם אני יכול להזמין LC UPC simplex עם זוויות אתחול שונות?
ת: כן. אנו מציעים:
-אתחול ישר (רגיל) - שימוש כללי
-אתחול בזווית של 45 מעלות - מפחית את מתח הכבל בריצות אנכיות הדוקות
-אתחול בזווית של 90 מעלות - יציאה אופקית מלוחות תיקון
-אתחול קצר - צפיפות מקסימלית בפאנלים גבוהים של-יציאות-
מינימום הזמנה למגפיים לא-סטנדרטיים: 50 יחידות
ש: האם אתה מספק דוחות בדיקה בודדים עבור כבלי סימפלקס?
ת: כן. שתי אפשרויות:
דוח אצווה (חינם): בדיקה לדוגמה ממגרש הייצור שלך, מכסה IL/RL/בדיקה חזותית.
דוח אישי (זמין לפי בקשה): כל כבל מקבל תעודה משלו עם מספר סידורי, IL ו-RL שנמדדו בפועל ומצב עובר/נכשל. מומלץ עבור מעבדות בדיקה והתקנות קריטיות-איכותיות.
ש: מהו רדיוס הכיפוף המינימלי עבור כבל סימפלקס 2.0 מ"מ?
ת: 15 מ"מ ללא מתח, 30 מ"מ בעת עומס משיכה. עבור התקנות הדוקות יותר, אנו מציעים סיבים בלתי רגישים לכיפוף-(BIF) עם רדיוס כיפוף מינימלי של 7.5 מ"מ - ללא פגיעה בביצועים אפילו בניהול כבלים אגרסיבי.
