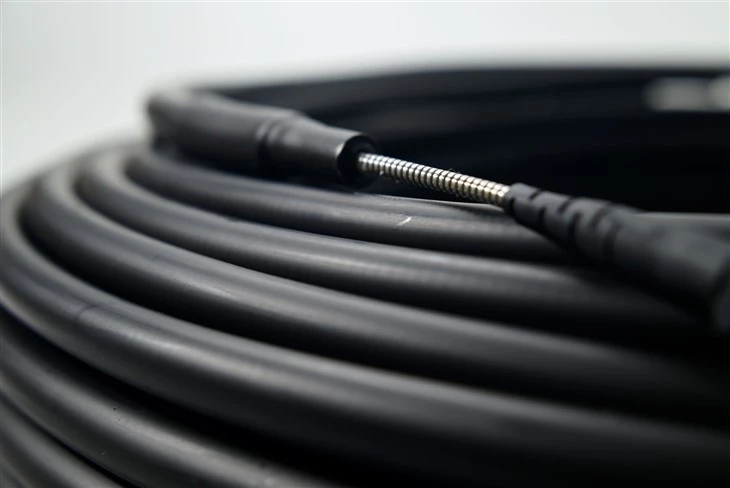

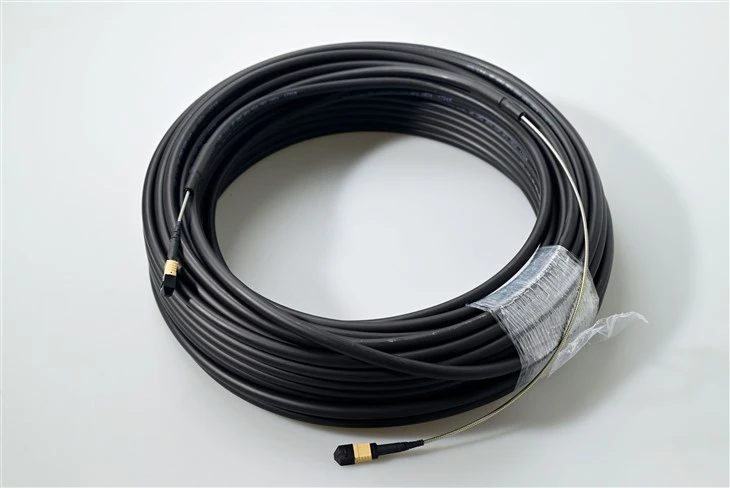

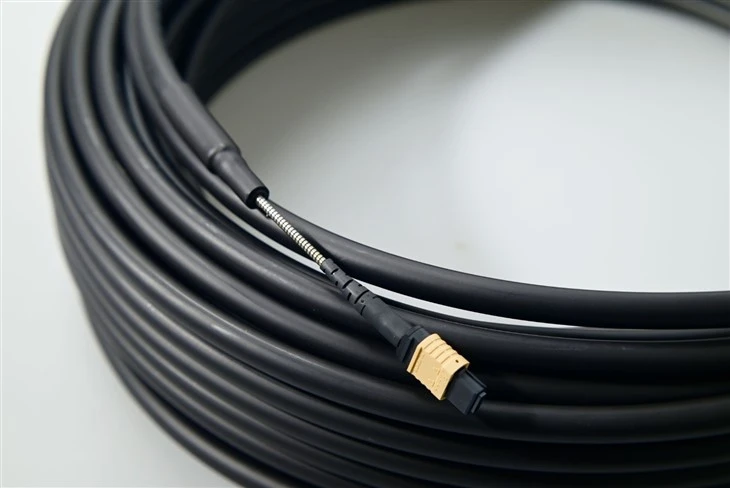

כבל תיקון סיב אופטי ממוגן MPO/MTP
video
כבל תיקון סיב אופטי ממוגן MPO/MTP

כבל תיקון סיב אופטי ממוגן MPO/MTP

כבל תיקון סיבים אופטיים מסוג MPO/MTP בצפיפות-גבוהה,-עמיד לריסוק עם שריון פלדה-נירוסטה למרכזי נתונים, רשתות חיצוניות וסביבות קשות. מצב יחיד ורב מצב, 8-144 סיבים.

●מחבר: MPO / MTP® (דחיפה-משוך תפס)
● מצב סיבים: OS2 Singlemode·OM3/OM4 Multimode
●ספירת סיבים: 8, 12, 24, 48, 72, 144
●שריון: סרט פלדה ספירלה-נירוסטה
● סוג כבל: סרט עגול / סגלגל / חשוף
●תקנים: IEC 61754-7·TIA 604-5
Send Inquiry

Product Introduction

מהו כבל תיקון משוריין MPO/MTP?



כבל משוריין MPO/MTP הוא מכלול כבל רב-סיבים המשלב כבל סיב אופטי משוריין עם מחברי MPO או MTP דיוק גבוה-בכל קצה. המעיל המשוריין-בדרך כלל נירוסטה-סרט ספירלה-עוטף את ליבת הכבל כדי לספק עמידות מעולה לריסוק, הגנה על מכרסמים ומיגון לחות מבלי לוותר על הגמישות.

מנגנון הדחיפה-של כל מחבר MTP/MPO מאפשר הכנסת והסרה-מהירה, ללא כלים, אפילו בפאנלים של תיקון בצפיפות- גבוהה שבהם שטח הגישה מוגבל. על ידי סיום הכבל המשוריין עםמחברי סיבים אופטיים, מכלול זה מאפשר חיבור-והפעל-הפעל בין מתגים, נתבים, מקלטי משדר אופטיים וממירי מדיה.

זה משרת את אותם תפקידים של-חיבור וחיבור כסטנדרטכבלי תיקון MPO, אך מוסיף את העמידות המכנית הנדרשת עבור סביבות חיצוניות, תעשייתיות או תנועה-ת גבוהה שבהן כבלים קונבנציונליים עלולים להיפגע.



מפרט טכני



מִפרָט

MM הפסד נמוך
חוזית Mutimode MT

תֶקֶן
חוזית Mutimode MT

SM הפסד נמוך
חוזית MT יחידה

תֶקֶן
חוזית Mutimode MT

אובדן הכנסה

טיפוסי<0.30dB
מַקסִימוּם<0.5dB

טיפוסי<0.50dB
מַקסִימוּם<0.7dB

טיפוסי<0.30dB
מַקסִימוּם<0.7dB

טיפוסי<0.50dB
מַקסִימוּם<0.7dB

החזר הפסד

גדול או שווה ל-20dB

גדול או שווה ל-20dB

גדול או שווה ל-PC45dB
גדול או שווה ל-APC30dB

גדול או שווה ל-PC45dB
גדול או שווה ל-APC30dB



סוג מחבר MPO (IEC 61754-7) / MTP® (US Conec בעל ביצועים גבוהים)
סוג פולני UPC (שטוח) או APC (זווית)
תצורת סיכה זכר (מוצמד) או נקבה (לא מוצמד)
גיאומטרית כבל כבל עגול מחוספס, כבל אובלי או סרט חשוף
סוג שריון סרט נירוסטה ספירלה-





תכונות מפתח

MTP MPO Fiber Patch Cords Armored Cable Push-Pull Latch Connector

דחף-משוך מחבר תפס

תפס דחיפה-ארגונומי מאפשר הפעלה-ביד אחת בחללי מתלה צרים. הרכבה קלה ללא צורך בכלים.

MTP MPO Fiber Patch Cords Armored Cable High-Precision Guide Pins

סיכות מדריך-בדיוק גבוה

יישור הושג עם פיני מנחה-בדיוק גבוה, המבטיחים יישור ליבה-ל-ליבה חוזרת על פני ממשקים מרובי-סיבים.

MTP MPO Fiber Patch Cords Armored Cable Singlemode & Multimode

מצב יחיד ומולטי מצב

מיועד ליישומי SM ו-MM אובדן- נמוך ו-סטנדרטי. OS2 מצב יחיד (9/125 מיקרומטר) ו-OM3/OM4 רב מצב (50/125 מיקרומטר) זמינים.

MTP MPO Fiber Patch Cords Armored Cable Flexible Cable Geometry

גיאומטרית כבלים גמישה

אפשרויות כבל עגול מחוספס, כבל אובלי וסרט חשוף זמינות כדי להתאים לדרישות הכבל והקלטת שלך.

MTP MPO Fiber Patch Cords Armored Cable Stainless-Steel Armor

שריון נירוסטה-

שכבת שריון פלדה-ספירלית מנירוסטה מספקת עמידות יוצאת דופן בפני ריסוק, פגיעה וכרסום מכרסמים-אידיאלי עבורפריסה חיצונית.

MTP MPO Fiber Patch Cords Armored Cable Color-Coded Housings

צבע-בתים מקודדים

בית מקודד-צבע זמין לסוגי סיבים שונים, סוג פוליש ודרגת מחברים לזיהוי מיידי במתלים בצפיפות גבוהה-.





יישומים



הרבגוניות של כבלי תיקון סיבי MTP/MPO עם מבנה משוריין הופכת אותם למתאימים לפריסות השכבות הפיזיות- התובעניות ביותר בכל תשתיות טלקומוניקציה ותשתיות IT ארגוניות.



MPO MTP armored patch cord array trunk cabling connecting MDF and IDF distribution frames

כבלים של מערך טראנק

עמוד השדרה של מערכות כבלים מובנות המחברים בין מסגרות הפצה ראשיות (MDFs) ומסגרות הפצה ביניים (IDFs) עם קישורי מטען משוריין- גבוהים של-סיבים-.

MTP to LC fanout cassette module breaking out multi-fiber MPO trunk to single-fiber duplex ports

Multi-Fanout Fiber & Cassettes

חלקו מספר רב של-מספר רב של MPO לפרטLCאו יציאות דופלקס SC באמצעות מודולי קלטת MTP להקצאה ברמת יציאה גמישה-.

High-density MPO MTP patch cord connected to chassis-based router line card optical interface

כרטיס-צפיפות גבוהה-גישה לקצה

התחבר ישירות לכרטיס קו והחלף-ממשקים אופטיים של כרטיסים בנתבים מבוססי מארז- ובפלטפורמות DWDM שבהן צפיפות הסיבים היא קריטית.

Armored MPO MTP fiber patch cord interconnecting optical distribution frames in cable tray

צולב אופטי-התחבר

חיבורים משוריינים בין מסגרות הפצה אופטיות (ODFs), מבטל את הפגיעות של כבלי תיקון לא מוגנים במגשי כבלים פתוחים.

MPO MTP armored patch cords deployed in data center spine-leaf structured cabling architecture

כבלים מובנים של מרכז נתונים

ארכיטקטורות עמוד שדרה-עלים וקצה-של-שורות בקנה מידה גדול וארגוניסביבות מרכזי נתונים.

Stainless-steel armored MPO MTP fiber patch cable installed in outdoor cell tower cabinet

סביבות חיצוניות וקשות

ריצות מגדל סלולריות, קישורי עמוד שדרה של הקמפוס ורשתות תעשייתיות נהנים מעמידות השריון בפני ריסוק ולחות. מועדףכבל סיב משוריין חיצוני.



שאלות נפוצות



ש: מה ההבדל בין מחברי MPO ו-MTP?

ת: MPO (Multi-fiber Push On) הוא תקן המחברים הגנרי שהוגדר על ידי IEC 61754-7 ו-TIA 604-5. MTP® הוא סימן מסחרי רשום של US Conec עבור גרסת MPO בעלת ביצועים גבוהים עם סובלנות הדוקה יותר, פיני הדרכה נשלפים ומנגנון קפיצים משופר. מחברי MTP ניתנים לשילוב מלא עם מחברי MPO סטנדרטיים אך בדרך כלל משיגים אובדן הכנסה נמוך יותר וחזרה גבוהה יותר. למידע נוסף עלסוגי מחברי סיבים אופטיים.

ש: האם ניתן להשתמש בחוטי תיקון משוריין MPO/MTP בחוץ או בסביבות קשות?

ת: כן. שריון הנירוסטה-מגן על סיבים פנימיים מפני עומסי ריסוק, כרסום מכרסמים ולחות-מצבי כשל נפוצים במתקני צינורות חיצוניים ותת-קרקעיים. כבלי סיבים משוריין חיצוניים אלה מתאימים לפריסות אוויריות, צינורות וקבורה ישירה-, כמו גם סביבות חופיות, תעשייתיות ולחות גבוהה-. לקבלת דירוגים סביבתיים ספציפיים ואפשרויות אתחול מחברים עמיד למים, בבקשהצור קשר עם צוות המכירות שלנו. עיין גם במדריך שלנו בנושאבאמצעות חוטי תיקון סיבים אופטיים בחוץ.

ש: לאילו תקנים עומדים מחברי ה-MPO/MTP שלך?

ת: כבלי התיקון המשוריינים של MPO/MTP שלנו תואמים לתקן IEC 61754-7 (מידות וביצועים של ממשק מחברי MPO) ול-TIA 604-5 / FOCIS-5 (דרישות ההשתלבות של מחברי MPO). לקבלת אישורים נוספים או דוחות בדיקה, בבקשהצור קשר עם צוות המכירות שלנו.

ש: איזה ספירת סיבים זמינה?

ת: אפשרויות סטנדרטיות כוללות 8, 12, 24, 48, 72 ו-144 סיבים. תצורות מותאמות אישית זמינות דרך תוכנית OEM/ODM שלנו.

ש: איך אני בוחר בין כבלי MPO משוריינים עם מצב יחיד ורב מצב?

ת: השתמש ב-OS2 singlemode (9/125 µm) לקישורים לטווח ארוך- או למערכות WDM. בחר OM3/OM4 multimode (50/125 µm) לריצות-לטווח קצר של מרכז נתונים{10}}multimode מפחית בדרך כלל את עלות המערכת בשל{11}}מקלטי משדר במחיר נמוך יותר.

ש: כיצד אוכל להזמין כבל תיקון משוריין MPO/MTP מותאם אישית?

A: צור קשר עם צוות המכירות שלנועם הפרמטרים הבאים: סוגי קצה מחברים (MPO/MTP זכר או נקבה, או פריצה ל-LC/SC באמצעותסוגי מחברים אחרים), מצב סיבים (OS2/OM3/OM4), ספירת סיבים (8-144F), סוג קוטביות (סוג A/B/C), אורך כבל, גיאומטריית כבל (סרט עגול/סגלגל/חשוף) וצבע המעיל (צהוב עבור SM, אקווה עבור OM3/OM4, או מותאם אישית). אנו תומכים בהתאמה אישית מלאה של OEM/ODM מאב טיפוס לייצור נפח.

ש: מה הם סוגי קוטביות MPO A, B ו-C?

ת: סוג A (ישר-דרך) ממפה כל מיקום של סיבים בקצה אחד לאותו מיקום בצד השני. סוג B (הפוך) הופך את כל מערך הסיבים, משייך את מיקום 1 למיקום 12 וכן הלאה. סוג C (זוגות הפוך) הופך זוגות סיבים סמוכים. סוג הקוטביות הנכון תלוי בארכיטקטורת המערכת ובפריסת מקלט המשדר שלך.

ש: כיצד עלי לתחזק ולנקות מחברי MTP/MPO?

ת: השתמש בעט לניקוי MTP-בלחיצה אחת או בחומר לניקוי קסטות ללא מוך-לפני כל מחזור הזדווגות. הימנע מלגעת בפנים הקצה, ותמיד מכסה מחברים שאינם בשימוש. להנחיות מפורטות, ראה שלנומדריך תחזוקה וניקוי של מגשר סיבים אופטיים.
