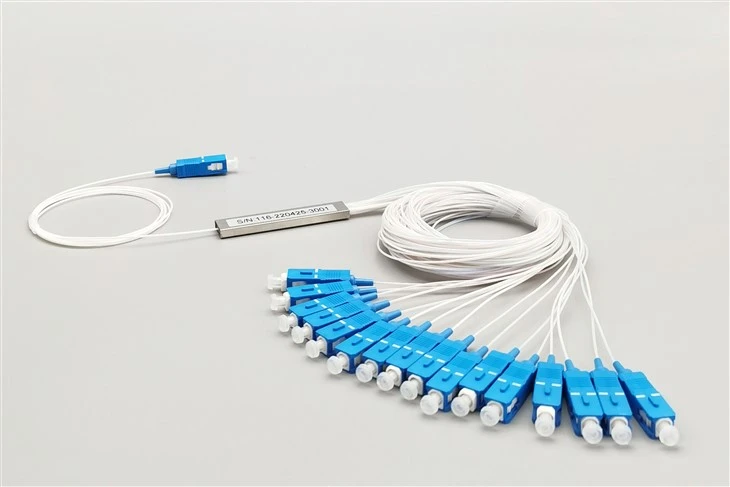

מפרט טכני – מפצל סיבים חשופים 1×16
| סוג מפצל | PLC (Planar Lightwave Circuit) |
| יחס פיצול | 1×16 |
| סוג סיבי פלט | ציפוי סיבים חשופים 250 מיקרומטר (לא מחובר) |
| סגנון חבילה | צינור פלדה (מיני צינור מתכת) |
| מידות חבילה (L×W×H) | 60 × 12 × 4 מ"מ |
| אורך גל הפעלה | 1260nm ~ 1650nm (להקת PON מלאה) |
| אובדן הכנסה (מקסימום) | פחות או שווה ל-13.5 dB |
| אחידות הפסד (מקסימום) | פחות או שווה ל-1.2 dB |
| אובדן תלוי קיטוב | פחות או שווה ל-0.25 dB |
| החזר הפסד | גדול או שווה ל-55 dB |
| כִּוּוּנִיוּת | גדול או שווה ל-55 dB |
| סוג סיבים | G657A Bend-מצב יחיד לא רגיש |
| טמפרטורת הפעלה | -40 מעלות עד +85 מעלות |
| טמפרטורת אחסון | -40 מעלות עד +85 מעלות |
| עוצמה אופטית מקסימלית | 300 mW |
| טווח לחות | 5% ~ 85% RH |
השוואת חבילות מפצל 1×16: צינור פלדה חשוף סיבים לעומת פורמטים אחרים
בחירת חבילת מפצל ה-PLC הנכונה תלויה בסביבת ההתקנה, זמינות המקום והאם מועדף חיבור היתוך שדות או קישוריות-ו--הפעל. השוואה זו מדגישה מדוע פורמט צינור פלדה חשוף סיבי 250 מיקרומטר מצטיין בפריסות שטח מוגבלות-בשטח.
| סוג החבילה | מידות (1×16) | הטוב ביותר עבור | שיטת חיבור |
|---|---|---|---|
| צינור פלדה חשוף סיבים | 60 × 12 × 4 מ"מ | סגירות ספייס, מארזים הדוקים | חיבור פיוז'ן |
| מודול ABS | 120 × 80 × 18 מ"מ | מסגרות חלוקה פנימיות | מראש-מחבר או צמוד |
| קלטת LGX | טביעת רגל LGX סטנדרטית | לוחות תיקון-להרכבה | מחברי פאנל מתאם |
| מתלה 1U/2U | רוחב מתלה 19 אינץ' | משרד מרכזי ODF | מחברי לוח קדמי |
חבילת צינורות הפלדה בגודל 60×12×4 מ"מ תופסת פחות מ-3% מהנפח הנדרש על ידי מפצל מודול ABS, מה שהופך אותה לאפשרות הקיימא היחידה כאשר מספר מפצלים 1×16 חייבים להתאים בתוך מארגן מגש שחבור יחיד או מארז חיצוני קומפקטי.
למה לבחור פלט סיבים חשופים של 250 מיקרומטר על פני מפצלים מחוברים?
מפצל 1×16 סיבים חשופים PLC עם ציפוי 250μm מבטל לחלוטין מחברים עם סיום- מראש, מה שהופך אותו לבחירה המועדפת על טכנאי שטח המבצעיםחיבור היתוךבאתר ההתקנה. שלא כמו מפצלים מחוברים הדורשים פאנלים מתאמים וכבלי תיקון, העיצוב הלא-מחובר הזה מאפשר היתוך סיבים-ל- ישיר, צמצום נקודות החיבור וממזער מצבי כשל פוטנציאליים בקישור האופטי.
יעילות מקום במגשי חיבור וסגירות מיקרו-
עם ממדים של 60×12×4 מ"מ בלבד, מפצל הסיבים החשוף של צינור פלדה זה תופס מקום מינימלי בתוך מגשי חיבור, סגירות מיקרו- ורכזות חלוקת סיבים. קבלני טלקום פורסיםרשתות FTTHבאזורים עירוניים מאוכלסים בצפיפות מתמודדים לעתים קרובות עם אילוצי שטח חמורים בתוך חורי יד תת קרקעיים או מתחמי אוויר. עיצוב הסיבים החשופים בגודל 250 מיקרומטר מאפשר יותר מפצלים לכל מארז בהשוואה לחלופות מגושמות של מודול ABS או קלטת LGX.
הגנת צינור פלדה עבור סביבות התקנה קשות
חבילת צינור הפלדה מספקת הגנה מכנית במהלך הטיפול וההתקנה מבלי להוסיף נפח מיותר. מתקיני שטח העובדים בארונות חיצוניים, סגרים-מוצבים על עמודים או מארזים קבורים-ישירים נהנים מבית המתכת הקשוח שמגן על שבב ה-PLC מפני רעידות ולחץ פיזי תוך שמירה על טביעת הרגל הקומפקטית החיונית לפריסות מוגבלות בשטח-.
תרחישי פריסה אידיאליים עבור מפצלי צינורות פלדה חשופים בגודל 1×16
FTTH Last-נקודות הפצה של מייל
פרוס בתוך מסופי הפצת סיבים (FDTs) ונקודות גישה לרשת (NAPs) שבהם סיב מזין יחיד חייב לשרת 16 נפילות מנויים. פלט הסיבים החשופים מאפשר היתוך ישיר לכבלי נשירה בודדים ללא חומרת מחברים נוספת.
PON Splitter Stages במשרדים מרכזיים
משמש כשלבי מפצל משני או שלישוני בארכיטקטורות GPON ו-EPONכאשר המקום בתוך מסגרות ODF מוגבל. יחס הפיצול 1×16 מאזן את צפיפות המנויים עם אובדן אופטי מקובל עבור רשתות גישה למטרו.
ארונות חלוקת סיבים חיצוניים
מותקן בתוך-ארונות במפלס הרחוב ובמתחמים-מורכבים על עמודים המשרתים שכונות מגורים. מבנה צינור הפלדה עמיד בפני מחזורי טמפרטורות מ-40 מעלות עד +85 מעלות נפוץ במתקנים חיצוניים בכל אזורי האקלים.
סגירי חיבור לסיבים אוויריים ותת-קרקעיים
משולב בסגירות כיפות ובמארזי חיבור מוטבעים לאורך מסלולי סיבים שבהם טכנאים מבצעים פיצולים באמצע-תוחלת. פורמט הסיבים החשופים בגודל 250 מיקרומטר תואם לתצורות מגש שחבור סטנדרטיות המיועדות לסיבים מצופים בגודל 250 מיקרומטר.
שאלות נפוצות
ש: אילו אפשרויות אורך סיבים זמינות עבור מפצלי סיבים חשופים 1×16?
ת: תצורות סטנדרטיות כוללות אורכי סיבים של 1.0 מ' ו-1.5 מ' הן בצד הקלט והן בצד הפלט. ניתן לציין אורכים מותאמים אישית מ-0.5 מ' עד 3.0 מ' עבור פרויקטים הדורשים טווח ארוך יותר בתוך מארזים גדולים או ניתוב ישיר ללוחות תיקון.
ש: האם אני יכול להוסיף מחברים ליציאות הסיבים החשופים לאחר ההתקנה?
ת: כן. ניתן לחבר-מחברים הניתנים להתקנה או-צמות מלוטשות במפעל ליציאות הסיבים החשופים של 250 מיקרומטר. עם זאת, זה מוסיף נקודות חיבור ואובדן פוטנציאלי. אם יש צורך ביציאות-מחוברים מראש, שקול להזמין במקום זאת מודול ABS או גרסת קלטת LGX.
ש: איזה ציוד חיבור נדרש כדי להתקין מפצלי סיבים חשופים בגודל 250 מיקרומטר?
ת: מספיקים חיבורי איחוי סיבים- סטנדרטיים עם מחזיקי סיבים בגודל 250 מיקרומטר. אין צורך בכלי עבודה מיוחדים מעבר לציוד התקנת FTTH טיפוסי, כולל חותכי סיבים, סטריפרים ושרוולי אגירה מגנים.
ש: כיצד מארז צינור הפלדה מגן על שבב המפצל?
ת: צינור הנירוסטה מקיף את שבב סיליקה PLC ואת מערך הסיבים המלוכדים, מספק עמידות לריסוק, שיכוך רעידות והגנה על מחסום לחות. זה חזק יותר מאשר מעטפת פלסטיק חשופה תוך שמירה על ממדים קטנים יותר מאשר בתי מודול ABS.
ש: האם מפצל זה מתאים ליישומי קבורה ישירה בחוץ?
ת: המפצל עצמו מדורג לפעולה של -40 מעלות עד +85 מעלות, אך יציאות סיבים חשופים דורשות הגנה בתוך מארז אטום. לקבורה ישירה, התקן את המפצל בתוך סגר שחבור אטום בג'ל המיועד לסביבות תת קרקעיות.
ש: מה ההבדל בין תצורות מפצל 1×16 ו-2×16?
ת: לפצל 1×16 יש סיב קלט אחד המשרת 16 יציאות. תצורת 2×16 מספקת שתי כניסות עצמאיות, כל אחת משרתת 8 יציאות, שימושית עבור יתירות כפולה של -OLT או לשרת שני עצי PON נפרדים מאותו מיקום מפצל.
ש: האם המפצל הזה יכול לטפל באותות PON דו-כיווני ב-1310nm ו-1490nm בו-זמנית?
ת: כן. טווח אורכי הגל ההפעלה של 1260-1650nm מכסה את כל רצועות ה-PON הסטנדרטיות כולל GPON במורד (1490nm), במעלה הזרם (1310nm) ושכבת וידאו (1550nm) ללא וריאציה תלוית אובדן באורך גל.
ש: אילו בדיקות איכות מתבצעות לפני המשלוח?
ת: כל מפצל עובר 100% בדיקות אופטיות כוללמדידת אובדן הכנסהב-1310nm ו-1550nm, אימות אובדן החזר ובדיקות אחידות בכל יציאות הפלט. דוחות בדיקה זמינים לפי בקשה.
צריך אורכי סיבים מותאמים אישית או תמחור-בנפח גבוה?
צור קשר עם צוות ההנדסה שלנו עבור{0}}תצורות ספציפיות לפרויקט של מפצלי PLC חשופים של 1×16 סיבים.
