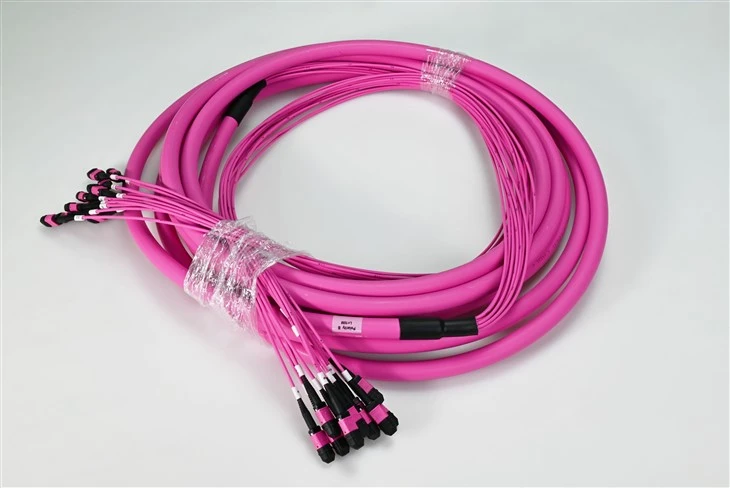

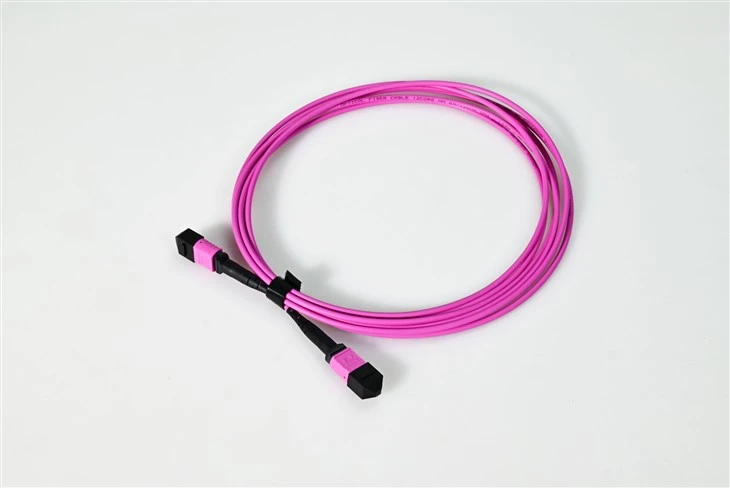

MTP MPO Fiber Patch Cords 12 Core OM4

ת: שאלה מצוינת - זה כנראה הדבר הנפוץ ביותר שלקוחות שואלים אותנו! ההבדל העיקרי הוא רוחב פס ומרחק. ל-OM4 יש רוחב פס מודאלי של 4700 מגה-הרץ·ק"מ בהשוואה ל-2000 מגה-הרץ·ק"מ של OM3 - זה יותר מכפול. מה זה אומר בפועל? עבור יישומי 40G SR4, OM4 מביא לך 150 מטר לעומת 100 מטר של OM3. עבור 10G, אתה מסתכל על 400-550 מטר עם OM4 לעומת 300 מטר עם OM3. ל-OM4 יש גם הנחתה נמוכה יותר (פחות או שווה ל-3.0 dB/km מול פחות או שווה ל-3.5 dB/km עבור OM3), כלומר אותות יציבים יותר בריצות ארוכות יותר. אם אתה בונה תשתית 40G/100G או זקוק למרווח מרחק נוסף, OM4 היא בהחלט הדרך ללכת. הפרש המחירים הוא מזערי בימינו, ולכן עבור התקנות חדשות, אנו כמעט תמיד ממליצים על OM4.

ת: כן, OM4 תואם לחלוטין לאחור עם OM3 - לשניהם יש את אותם מימדי ליבה/חיפוי של 50/125 מיקרומטר ועובדים עם אותם מקלטי VCSEL ב-850nm. אתה בהחלט יכול לערבב אותם ברשת שלך. אבל הנה המלכוד: כשאתה מחבר את OM4 ל-OM3, ביצועי הקישור הכוללים יוגבלו על ידי קטע OM3. תחשוב על זה כמו שרשרת - היא חזקה רק כמו החוליה החלשה ביותר. אז אם יש לך ריצה של 100-מטר עם 50 מ' של OM4 ו-50 מ' של OM3, תקבל ביצועי OM3 בקישור הזה. עבור ריצות משימה-קריטיות של 40G/100G, אנו ממליצים להישאר עם OM4 מקצה-לקצה כדי למקסם את יכולת המרחק שלך.

ת: יש לך עין חדה! צבע המגנטה או "Erika Violet" עבור OM4 הוצג במיוחד כדי לעזור לטכנאים להבחין במבט חטוף בין OM4 ל-OM3. שניהם היו במקור אקווה, מה שגרם לבלבול בשטח - דמיינו שאתם מנסים להבין איזה כבל הוא איזה כאשר אתם בוהים בפאנל טלאים צפוף! תקן TIA-598 ממליץ כעת על סגול/מגנטה עבור OM4 עם מחברי MTP/MPO. עם זאת, חלק מהיצרנים עדיין משתמשים באקווה עבור OM4, כך שאתה עשוי לראות את שני הצבעים בשוק. אנו פועלים לפי תקן הסגול כדי להקל על ניהול הכבלים שלך. מגפי המחבר גם הם עם קוד צבע: שחור עבור 12 סיבים, אפור עבור 8 סיבים, ואדום עבור 24 סיבים.

ת: זה תלוי בדרישות המהירות שלך - תן לי לפרק את זה בשבילך. עבור 10GBASE-SR, אתה יכול להגיע עד 400-550 מטר עם OM4 באיכות-גבוהה. עבור 40GBASE-SR4 (המשתמש ב-4 סיבים בכל כיוון), המקסימום הוא 150 מטר. עבור 100GBASE-SR4, אתה מסתכל על 100 מטרים. עם גרסאות SR4 משופרות כמו 40GBASE-eSR4, אתה יכול לדחוף ל-400 מטר, ו-100GBASE-eSR4 מביא לך 300 מטר. המספרים האלה מניחים שאתה משתמש במקלטי VCSEL מתאימים ב-850nm. תצורת 12 הסיבים בכבל זה מושלמת עבור 40G QSFP+ (משתמש ב-8 סיבים פעילים) ועובדת מצוין כחלק מתשתית 100G. רק זכור לקחת בחשבון אובדן מחברים בעת חישוב תקציב הקישור שלך בפועל.

ת: ה-MTP/MPO של 12-הליבות הוא למעשה התצורה המגוונת והנפוצה ביותר במרכזי נתונים. הנה הסיבה: בעוד 40G QSFP+ SR4 מבחינה טכנית משתמש רק ב-8 סיבים (4 Tx + 4 Rx), מחבר MTP-12 הוא הפורמט הסטנדרטי בתעשייה. כאשר אתה משתמש ביישומים של 8 סיבים עם כבל של 12 סיבים, סיבים 1-4 ידית משדר, 9-12 ידית קליטה ו-5-8 אינם בשימוש - כך בדיוק פועל ה-pinout. היופי של 12 ליבות הוא שהוא מתפרץ בצורה מושלמת ל-6 חיבורי LC דופלקסים, וזה נוח להפליא עבור מודולי קלטות ופאנלי תיקון. לצרכים בצפיפות גבוהה יותר כמו 100G SR10, תשתמש ב-24 סיבים (שתי חבילות של 12 סיבים). אנו מייצרים את כל התצורות - רק הודע לנו על הדרישות הספציפיות שלך.

ת: זה קריטי כדי לתקן! למחברי MTP זכר יש שני פיני יישור; למחברים נקבים יש חורי הדרכה מתאימים. הכלל פשוט: זכר תמיד מזדווג עם נקבה, אף פעם לא אותו דבר-ל-זהה. הנה היישום המעשי: לרוב מקלטי המשדר (QSFP+, QSFP28) יש ממשקים זכריים-, כך שכבל התיקון שלך צריך להיות נקבה כדי להתחבר ישירות למקלט המשדר. כאשר אתה מפעיל כבלי תא מטען בין שני לוחות תיקון, אתה בדרך כלל משתמש בכבלים-לנקבה-נקבה והמתאמים בפאנלים מספקים את הפינים הזכרים ליישור. אנו מייצרים את שתי התצורות - רק ציין מה אתה צריך בעת ההזמנה. אם אינך בטוח, הכבלים-לנקבה שלנו-לנקבה עם קוטביות מסוג B מכסים את רוב יישומי מרכז הנתונים הסטנדרטיים.

ת: עבור כבלי 12-הליבות OM4 MTP/MPO שלנו, אנו מציעים שתי דרגות. מפרט גרסת מולטי-מודים בהפסד נמוך שלנו באופן טיפוסי<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

ת: כן, ניקוי MTP/MPO דורש כלים ספציפיים - אל תנסה להשתמש בניקוי הקליקים הסטנדרטי שלך LC! עם 12 פרצופים של קצה-סיבים ארוזים בחוס אחד, אתה צריך מנקה המיועד לפורמט החסם MT. אנו ממליצים על חומרי ניקוי MTP מסוג -בסגנון- או סלילים -שגורפים את כל קצוות הסיבים-במעבר אחד. נקי לפני כל הזדווגות - אני לא יכול להדגיש את זה מספיק. חלקיק אבק בודד על רק אחד מ-12 הסיבים הללו יכול לגרום לאובדן החדרה משמעותי ועלול להשפיע על כל קישור ה-40G/100G שלך. שמור תמיד על מכסי האבק כאשר הכבלים אינם מחוברים. לבדיקה, תזדקק למיקרוסקופ סיבים עם קצה מתאם MTP כדי לבדוק את כל 12 הקצה-. תאמינו לי, השקעה בציוד ניקוי מתאים מחזירה את עצמה בהימנעות מכאבי ראש.
