MTP MPO Fiber Patch Cords MM OM3

ת: שאלה מצוינת - זה עולה כל הזמן! MPO (Multi-fiber Push On) הוא הסטנדרט הגנרי בתעשייה עבור מחברים מרובי-סיבים, בעוד MTP® הוא מותג בעל ביצועים גבוהים- המיוצר על ידי US Conec. תחשוב על זה כך: כל מחברי MTP תואמים ל-MPO-, אבל לא לכל מחברי ה-MPO יש את התכונות המשופרות של MTP. גרסת ה-MTP מציעה סובלנות הדוקה יותר, מארזים ניתנים להסרה להחזרה קלה יותר וביצועים אופטיים כלליים טובים יותר. הם ניתנים להחלפה מלאה ויתחברו זה לזה, אך כאשר תערבבו אותם, ביצועי הקישור הכוללים יוגבלו על ידי המחבר האיכותי- הנמוכה יותר. עבור יישומי מרכז נתונים קריטיים-, אנו ממליצים על MTP לקבלת התוצאות הטובות ביותר.

ת: קוטביות היא רק לוודא שהמשדר (Tx) שלך מתחבר למקלט (Rx) בקצה השני - תבין לא נכון ויש לך אות אפס. להלן הפירוט המהיר: סוג A הוא "ישר-דרך" עם מקש-למעלה בקצה אחד ומקש-למטה בצד השני. סוג B "הפוך" כששני הקצוות מקש - למעלה, הופך את מיקומי הסיבים 1-ל--12 ו-12 ל-1. סוג C הוא "היפוך זוגות" שבו זוגות סמוכים מחליפים עמדות. עבור רוב פריסות האופטיקה המקבילות של 40G/100G במרכזי נתונים, אנו רואים את סוג B בשימוש לרוב מכיוון שהוא מאפשר לך להשתמש באותם כבלי תיקון דופלקס סטנדרטיים A-to-B בשני הקצוות - ניהול מלאי פשוט יותר. אם אינך בטוח, שלח לנו את דיאגרמת הרשת שלך ואנו נעזור לך להבין את תצורת הקוטביות הנכונה.

ת: עם סיב רב-מצבי OM3 הפועל על אופטיקה של 40GBASE-SR4 או 100GBASE-SR4, אתה מסתכל על מקסימום של 100 מטרים. עבור 10GBASE-SR, OM3 יכול להגיע עד 300 מטרים. עכשיו, אם אתה צריך קצת יותר טווח - נגיד 150 מטר עבור 40G/100G - אתה רוצה לעלות לסיבי OM4, שיש לו רוחב פס גבוה יותר (4700 MHz·km מול 2000 MHz·km עבור OM3). רוב יישומי מרכז הנתונים מתאימים בנוחות בהישג יד של OM3 מכיוון שמרחקים-ל-מתלה הם בדרך כלל הרבה מתחת ל-100 מטרים. בשורה התחתונה: עבור פרויקטים רגישים-עלויות עם ריצות קצרות יותר, OM3 מסוגל בצורה מושלמת וחוסך לך כסף.

ת: זה קריטי - תביני את המגדר שגוי ותפגע במחברים או שלא יהיה לך קשר בכלל. למחברי MTP זכר יש פיני יישור; למחברים נקבים יש חורי מנחה שמקבלים את הפינים האלה. הנה כלל הזהב: זכר תמיד מזדווג עם נקבה, אף פעם לא אותו דבר-ל-זהה. רוב המודולים של מקלטי המשדר (QSFP+, QSFP28) מובנים-בממשקים זכריים עם פינים, כך שכבל התיקון שלך צריך להיות נקבה. בעת חיבור שני כבלי תא מטען נקביים דרך פאנל מתאם, המתאם עצמו מטפל ביישור הפינים. אנו מייצרים את הכבלים שלנו עם פינים מכוונים מדויקים המבטיחים יישור של תת--סיבים מיקרוניים - כך אנו משיגים את מספרי אובדן ההחדרה הנמוכים הללו.

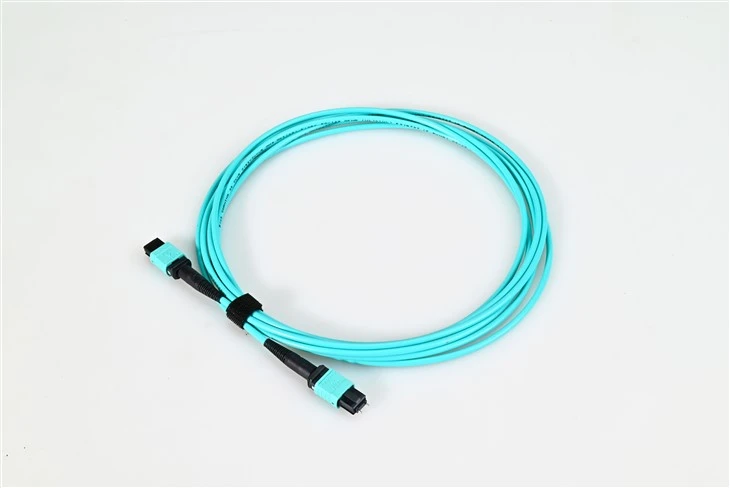

ת: אקווה הוא קוד הצבע הסטנדרטי של TIA-598 עבור סיבים מרובי מצבי לייזר-עם אופטימיזציה של OM3 ו-OM4 - זה לא רק דקורטיבי! כשאתה עובד במרכז נתונים צפוף עם מאות כבלים, מעיל האקווה הזה אומר לך מייד שזה סיב רב-מוד 50/125 מיקרון המיועד עבור מקלטי VCSEL ב-850nm. לא תערבבו אותו בטעות עם כבלים צהובים במצב יחיד{13}. חלק מהיצרנים משתמשים באריקה ויולט (גוון מעט שונה) במיוחד עבור OM4 כדי להבדיל מ-OM3, אם כי גם אקווה וגם סיגלית מקובלים. מגפי המחברים שלנו מקודדים גם לפי ספירת סיבים: אפור עבור 8 סיבים, שחור עבור 12 סיבים, ואדום עבור 24 סיבים - הופכים את ההתקנה ופתרון הבעיות למהירים הרבה יותר.

ת: כבלי תיקון ה-MTP/MPO OM3 שלנו מוגדרים עבור אובדן הכנסה מקסימלי של פחות מ-0.50dB עם חוזי MT סטנדרטיים, אך אנו מציעים גם גרסאות אובדן-נמוכות שפוגעות בפחות מ-או שווה ל-0.30dB טיפוסי ופחות מ-או שווה ל-0.50dB מקסימום. עבור יישומים תובעניים באמת, הכבלים שלנו בדרגת עילית/פרימיום מגיעים ל-0.15dB טיפוסיים. כל כבל שאנו שולחים נבדק בנפרד - אנו משתמשים באינטרפרומטריה תלת-ממדית כדי לאמת את גיאומטריית הפרול ואיכות הקצה-. אובדן החזר גדול או שווה ל-20dB עבור multimode. מפרט זה משנה כאשר אתה מחשב את תקציב הקישור שלך עבור חיבורי 40G או 100G; כל עשירית dB נספרת על פני מספר נקודות תיקון. אנו מספקים דוחות בדיקה עם כל אצווה אם אתה צריך תיעוד לרישומים שלך.

ת: לא מוגזם בכלל - למעשה, זו השקעה חכמה. סיב OM3 עם מחברי MTP/MPO תומך ב-10GBASE-SR עד 300 מטר אין בעיה. היופי הוא שאתה בונה תשתית שמוכנה ל-40G ו-100G כשאתה צריך לשדרג - ללא צורך בעיבוד מחדש. רבים מהלקוחות שלנו פורסים היום כבלי מטען OM3 MTP עבור 10G ופשוט מחליפים מקלטי משדר מאוחר יותר כדי לקפוץ למהירויות גבוהות יותר. מחבר MTP 12-סיבים עובד בצורה מושלמת עם 10G SFP+ דרך קלטות פריצה (MTP ל-6×LC דופלקס), ומעניק לך את יתרונות הצפיפות של כבלים מרובי-סיבים אפילו במהירויות נמוכות יותר. הכל על הגנת עתיד של ההשקעה שלך.

ת: אתה צודק שניקוי MTP דורש כלים ספציפיים - אתה לא יכול להשתמש רק בניקוי LC קליקים סטנדרטי. אנו ממליצים על חומרי ניקוי מסוג -סלילים- ספציפיים של MTP או חומרי ניקוי קסטות המיועדים לפורולים מרובי-סיבים. תנועת הניקוי צריכה לעבור על כל 12 (או 24) קצות הסיבים-במעבר אחד. לפני כל הזדווגות, נקה את שני המחברים - אפילו חלקיק אבק בודד על סיב אחד יכול לגרום לאובדן של 1dB+ ולהרוס את תקציב הקישור שלך. שמור את מכסי האבק האלו בכל פעם שהמחבר לא מחובר לחשמל. לצורך בדיקה, תזדקק למיקרוסקופ עם קצה מתאם MTP. אנו כוללים מכסי אבק עם כל כבל, ותאמין לי, השתמש בהם. שניות בודדות המושקעות בניקוי חוסכות שעות של פתרון בעיות מאוחר יותר.
