חוט תיקון MPO/MTP משוריין עוטף צינור פלדה-או ז'קט מחוזק-של פלדה סביב מכלול רב-סיבים כדי לשרוד עומסי ריסוק, חשיפה למכרסמים וסביבות רטט- גבוהות. כבל תא מטען סטנדרטי של MPO משתמש במבנה -כפול קל יותר המותאם למסלולי מרכז נתונים נקיים ומבוקרים- באקלים. הבחירה ביניהם תלויה היכן יתגורר הכבל, כמה התעללות פיזית הוא יתמודד, והאם תקציב הקישור שלך יכול לספוג אובדן הכנסה מעט גבוה יותר מהמבנה העבה יותר של העיצוב המשוריין.
למה ההשוואה הזו חשובה עכשיו
אדריכלי מרכז נתונים נהגו לבצע שיחה פשוטה: כבלי תא מטען לריצות עמוד שדרה, כבלי תיקון לקפיצות קצרות בתוך ארון. ההבחנה הזו עדיין קיימת, אבל הסביבה הפיזית סביב תשתית הסיבים השתנתה. פריסות קצה דוחפות מכלולי MPO לתוך רצפות המפעל, חדרי בקרה של כרייה ומקלטי 5G חיצוניים שבהם כבל תא מטען סטנדרטי ייכשל תוך חודשים. בינתיים, מפעילי היפר-סקאלה האורזים אלפי קישורים של 400G ו-800G באולם בודד צריכים כל עשירית dB שהם יכולים לחסוך -, כלומר לשים לב היטב אם מעיל משוריין מוסיף הנחתה מיותרת במסלול מוגן.
השאלה ההנדסית האמיתית היא לא איזה כבל "טוב יותר". זה איזה כבל מתאים לדרישות המכניות והאופטיות של קטע קישור ספציפי.

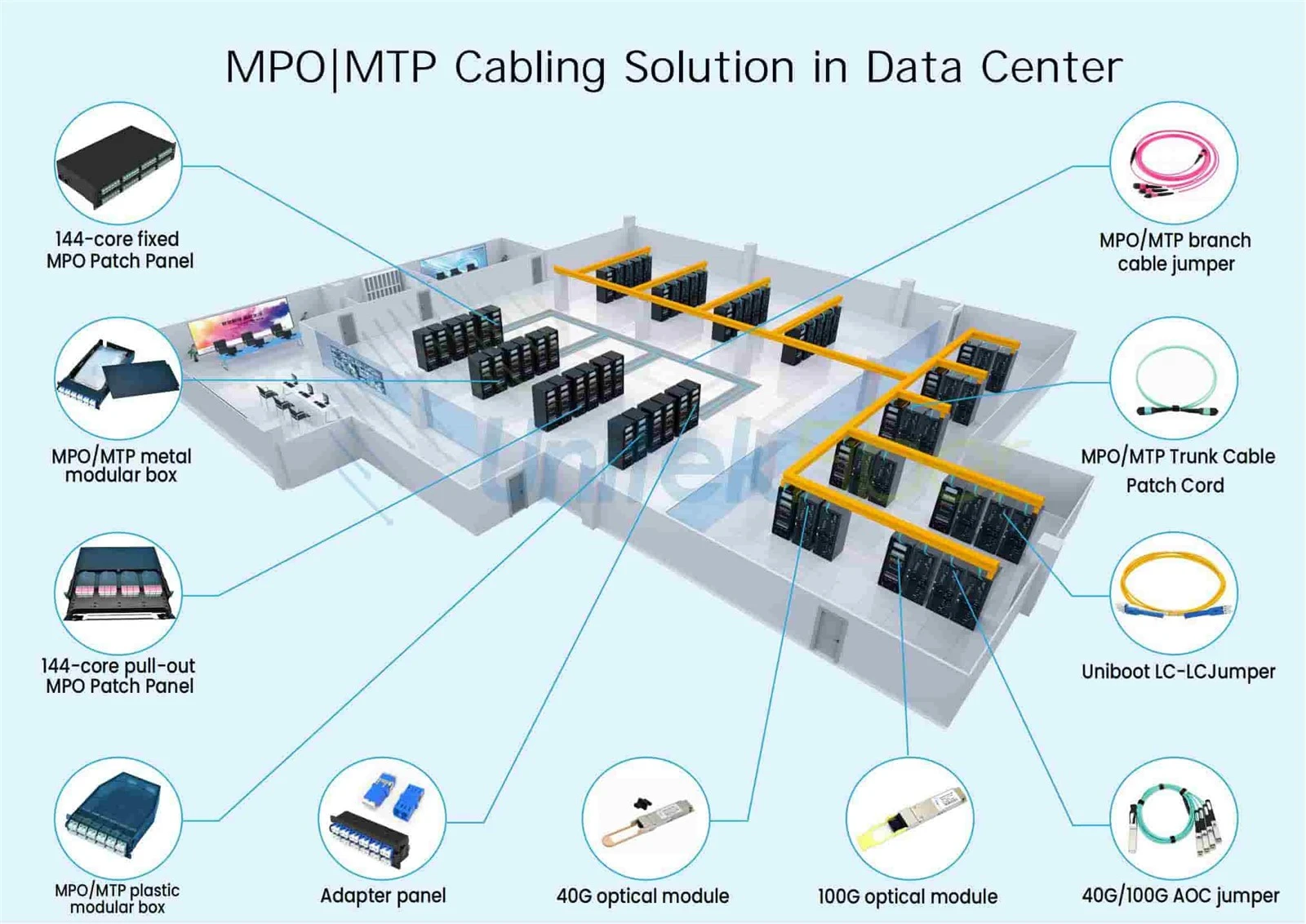

היכן שייך כל סוג כבל
לפני השוואת מפרטים, זה עוזר לחשוב במונחים של תרחישי פריסה. סביבת הכבל - ולא רשימת התכונות שלו - אמורה להניע כל החלטה בבחירה. כל תרחיש להלן מסמן גם את הגורמים המכניים והאופטיים שעליכם לשקול, כך שהלוגיקה של ההערכה מובנית בהקשר ולא יושבת ברשימת בדיקה נפרדת.
בתוך ארון מרכז נתונים מבוקר-האקלים, כבלי מטען סטנדרטיים של MPO הם הבחירה הנכונה. הסביבה נקייה, טמפרטורה-יציבה ומוגנת פיזית. כבלים כאן מתמודדים רק עם עומסי מתיחה מתונים במהלך ההתקנה, לחץ רוחבי מזדמן מכבלים שכנים ורטט מ-HVAC. מעיל -שכבתי כפול - חוט ארמיד פנימי פלוס נדן חיצוני בדירוג LSZH או מליאה- - מטפל בכל זה בנוחות תוך עמידה בדרישות המכאניות של IEC 60794 ו-TIA-568. שימוש בכבלים משוריינים בהגדרה זו מוסיף עלות, משקל וקוטר מבלי לספק שיפור משמעותי באמינות. כבלי מטען עם 24 או 48 סיבים מחברים ביעילות את עמוד השדרה-ל-שכבות מתג העלים באמצעות אופטיקה QSFP28 או QSFP-DD, והקוטר החיצוני הקטן של 3.0 מ"מ שלהם ממשיך לנתב דרך מגשי ניהול כבלים בצפיפות גבוהה בצורה פשוטה.
ריצה של עמוד שדרה בין- מתחת לרצפה מוגבהת דורשת מחשבה רבה יותר. מתקן מודרני עם מגשי כבלים אטומים יכול להסתמך על תא מטען סטנדרטי. אבל בניינים ישנים יותר עם שבילים פתוחים מתחת לאריחי רצפה מוגבהים מספרים סיפור אחר - תנועה ברגל, עגלות מתגלגלות ופעילות מכרסמים מדי פעם יוצרים סכנות ריסוק ושחיקה שקונסטרוקציית מעטה כפולה מעולם לא תוכננה להתמודד. אם תיעדתם אירועי מזיקים או שהמסלולים שלכם משותפים עם ציוד כבד, זה לבדו מצדיק מכלולי MPO משורינים על מקטעי עמוד שדרה. נקודת ההחלטה כאן היא פשוטה: בדוק את המסלול, העריך את האיומים המכניים המציאותיים, ותן לראיות הפיזיות להדריך אותך.
סביבות תעשייתיות וסביבות קצה משאירות מעט מקום לדיון. רצפות המפעל חושפות כבלים לרטט מתמיד ממכונות. חדרי בקרת כרייה מציגים זיהום חלקיקים וטמפרטורה קיצונית. ארונות 5G חיצוניים עוברים במחזוריות תנאי ההפשרה- וחשיפה ל-UV. פריסות שטח צבאיות משלבות את כל האמור לעיל עם סיכון השפעה. בהגדרות אלה, טווח הפעולה המדורג של כבל מטען סטנדרטי של −20 מעלות עד +60 מעלות והתנגדות הריסוק שלו בערך 100–200 N פשוט אינם מספיקים. חוטי תיקון MPO משוריינים, מדורגים מ-40 מעלות עד +75 מעלות ומסוגלים לעמוד בכוח ריסוק לרוחב של מעל 1,000 N, אינם שדרוג מובחר כאן - הם דרישה בסיסית. אם הקישור שלך עובר דרך כל שטח שחסר לו הגנות מסורתיות של מרכז נתונים, האפשרות המשוריינת מסירה מצב כשל ששום כמות של ניהול כבלים זהיר לא יכול לבטל לחלוטין.
צלב קצר-חבר טלאים בתוך ארון - בדרך כלל מתחת לשני מטרים בין קלטות, לוחות מתאמים ומקלטי משדר - בעד תקןכבלי תיקון MTP/MPO multi-mode. הסביבה סגורה לחלוטין, הכבל בקושי מטופל לאחר ההתקנה הראשונית, והגמישות חשובה יותר מאשר התנגדות לריסוק. קשיחות משוריין יכולה למעשה לפעול נגדך במארזים הדוקים שבהם רדיוס העיקול הוא ברמה גבוהה.

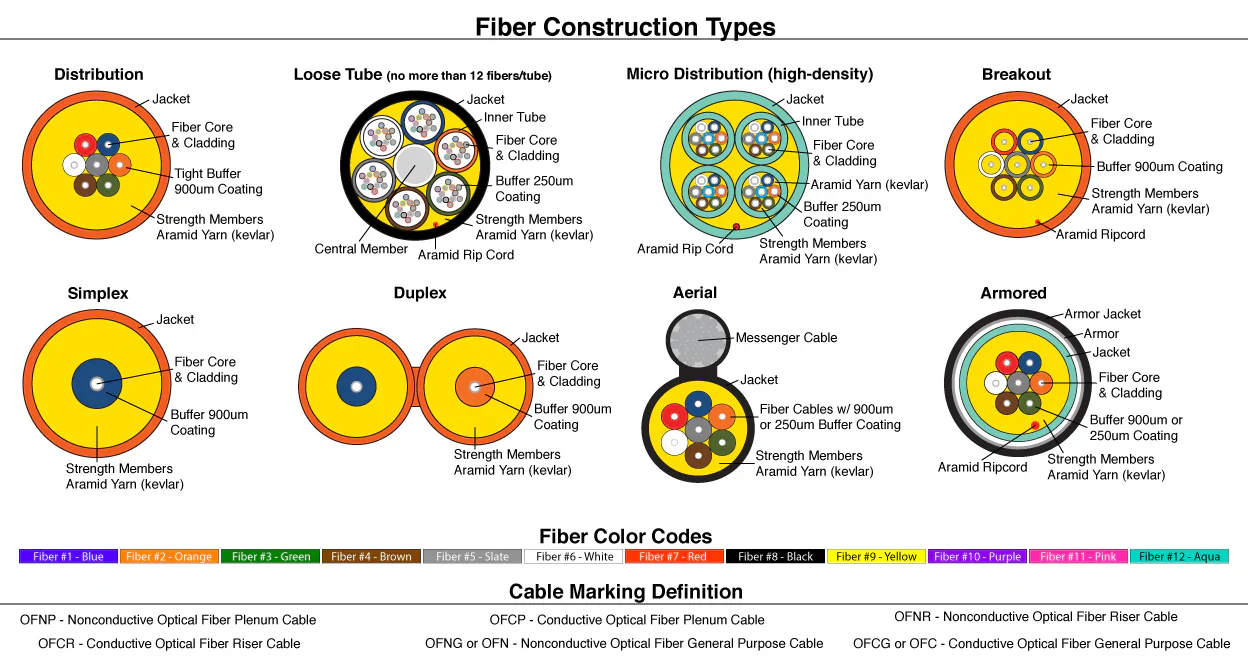

מה בעצם יש בתוך כל כבל
כבל מטען MPO סטנדרטי מאגד בדרך כלל 12 עד 144 סיבים בתוך המעיל הדו-שכבתי- שלו. הכבל תיקון סיבי MTP/MPO OM3בצורה סטנדרטית מודד קוטר חיצוני של כ-3.0 מ"מ. שני הקצוות נסתיימו במפעל-בדיוק-חסומי MT מלוטשים - 8, 12 או 24 סיבים לכל מחבר - וכל מכלול נשלח עם דוחות בדיקה בודדים המראים אובדן הכנסה לכל ערוץ. המבנה הוא מינימלי במכוון: מספיק הגנה עבור מסלול מבוקר פנימי, ששומר על משקל נמוך ומקל על הטיפול במגשי כבלים צפופים.
חוטי תיקון MPO/MTP משוריינים מציגים צינור פלדה גלי או שריון אלומיניום משתלב בין צרור הסיבים למעיל החיצוני. עיצובים מסוימים משכבים חוט ארמיד על גבי איבר חוזק פלדה, דוחף את עמידות הריסוק לכדי פי עשרה מזו של קונסטרוקציות סטנדרטיות. זה אכן מגדיל את הקוטר החיצוני ל-4.0-5.0 מ"מ ומוסיף משקל. עם זאת, עיצובים מודרניים משוריינים נשארים גמישים באופן מפתיע. כבל MPO משוריין-מהונדס היטב יכול להשיג רדיוס כיפוף מינימלי של כ-50 מ"מ, דבר שניתן לעבודה ברוב סביבות הכבלים המובנות. המבחין העיקרי בייצור הוא האם שכבת חיץ יושבת בין השריון לסרט הסיבים - בלעדיו, השריון הקשיח יכול ללחוץ על סיבים בנקודות כיפוף ולהכניס אובדן מיקרו-לכיפוף שלא יופיע בבדיקת אובדן{11}}הכנסת כבל ישר.
האם שריון עולה לך איתות?
המעיל המשוריין עצמו אינו מגביר ישירות את אובדן ההחדרה בממשק המחבר. אובדן ההחדרה תלוי בגיאומטריה של החסם, יישור הסיבים ואיכות ליטוש הקצה- - ולא במה שנכרך סביב גוף הכבל. מחבר MTP עם אובדן- נמוך במכלול משוריין עדיין מגיע ל-0.15-0.25 dB לזוג משודך כשהוא מיוצר כהלכה, זהה לאותו מחבר במטען סטנדרטי. באורכי גל של 400G SR4, שני סוגי הכבלים המשתמשים בדרגות מחברים מקבילות מספקים אובדן זהה מבחינה פונקציונלית - בדרך כלל 0.15–0.35 dB עבור מכלולי OM4 רב מצבים.
המקום שבו שריון יכול להכניס עונש הוא מיקרו-כיפוף. אם צינור הפלדה מיוצר בצורה גרועה או שהכבל מנותב עם עיקולים הדוקים מהמינימום שצוין, השריון נדחס כנגד סרט הסיבים והנחתה מיקרו-מתגנבת פנימה. זוהי בעיית איכות הייצור ובעיית משמעת התקנה, לא תכונה אינהרנטית של בנייה משוריינת. בעת הערכת כבלי MPO משוריינים, בקש תמיד את נתוני בדיקת-ההתכווצות הכיפוף - לא רק את אישור ההחדרה הסטטית-. כל ספק שמספק רק מספרים ישירים של אובדן כבלים- עלול להסתיר בעיית מיקרו{10}}כיפוף. להבנה מעמיקה יותר של האופן שבו ציוני סיבים משפיעים על תקציבי אובדן, ההשוואת סיבים מולטי-מודים OM1 עד OM5מספק הקשר שימושי על רוחב פס מודאלי ומאפייני הנחתה על פני מחלקות סיבים שונות.
זה גם אומר שלכל קטע קישור שבו תקציב האובדן האופטי שלך מצומצם - כגון טווח ארוך של 400G SR4 שדוחף קרוב לגבול ה-OM4 של 100-מטר -, עליך להביא בחשבון את הסיכון להפחתת עיקול של כבל משוריין אם נתיב הניתוב כולל פניות הדוקות. אם השביל ישר ומרווח, שריון לא יעלה לך כלום מבחינה אופטית. אם הנתיב מאלץ את הכבל דרך כמה פינות הדוקות, הגמישות המובנית של הכבל הסטנדרטי עשויה למעשה לספק אובדן קישור כולל נמוך יותר בפועל.
הגנה מכנית בפירוט
כבלי תא מטען סטנדרטיים של MPO מטפלים בלחצים המצויים בסביבות כבלים מובנות: עומסי מתיחה מתונים במהלך משיכות התקנה, לחץ רוחבי מחבילות כבלים במגשים משותפים ורטט-נמוך ממערכות בניין. עיצוב המעטפת הכפול-, מחוזק בחוט ארמיד, עומד בדרישות המכאניות של IEC 60794 ו-TIA-568 עבור כבלים בחצרים פנימיים. אלה אינם כבלים שבירים - הם פשוט מתוכננים לתנאים שהם יתקלו בהם בפועל במתקן מנוהל היטב.
מכלולי שריון מתייחסים לפרופיל איום שונה. שכבת הפלדה או האלומיניום מתנגדת לכוחות ריסוק שיעוותו לצמיתות נדן סטנדרטי. כסאות מתגלגלים על סביבה- מוגבהת, עגלות כבדות במחסן, שיני מכרסמים במתקן שבו ההדברה אינה מושלמת - אלו אינם סיכונים תיאורטיים; הם מצבי כשל מתועדים שצוותי תחזוקת סיבים נתקלים בהם באופן קבוע. חלק מתכנוני MPO משוריינים עומדים בפני מעל 1,000 N של כוח ריסוק לרוחב, פי חמישה עד עשרה מהקיבולת של קונסטרוקציות סטנדרטיות. טווח הטמפרטורות המורחב (-40 מעלות עד +75 מעלות לעומת -20 מעלות עד +60 מעלות עבור תא מטען מקורה טיפוסי) מבדיל עוד יותר את השניים עבור כל פריסה מחוץ למרחבים מבוקרים באקלים-.
בעת הערכה אם קטע מסוים זקוק לשריון, ספור את גורמי הסיכון הפיזיים לאורך הנתיב בפועל של הכבל: חשיפה לריסוק או פגיעות, פעילות מתועדת של מכרסמים או מזיקים, סטיות טמפרטורה או לחות מעבר לנורמות הפנימיות, והאם כוחות הניתוב מתכופפים יותר מ-50 מ"מ. שניים או יותר מהגורמים הללו בקטע נתיב בודד מהווים בסיס חזק לבנייה משוריינת. אם הנתיב סגור לחלוטין, מבוקר-האקלים וללא סכנות מכניות, כבל מטען סטנדרטי מספק את אותם ביצועים אופטיים בפחות נפח ובעלות.
קוטביות ותאימות
גם מכלול MPO משוריין וגם מכלול MPO סטנדרטי עוקבים אחר אותן שיטות TIA-568 קוטביות - סוג A (ישר- דרך), סוג B (הפוך) וסוג C (היפוך זוג). שכבת השריון אינה משפיעה על יישור פינים, תצורת מגדר או יכולת פעולה הדדית של מחברים. כבל MPO-12 משוריין נקבה משתלב עם פאנל מתאם MPO-12 סטנדרטי זכר ללא כל בעיית תאימות, ואתה יכול לערבב בחופשיות מקטעים משורינים וסטנדרטיים בתוך אותה קישור כל עוד ספירת הסיבים, סוג הקוטביות ודרגת המחברים תואמים.
שיקול מעשי אחד שכדאי לשים לב אליו: מכיוון שכבלים משוריינים נוקשים יותר, תכנן את כיוון המחבר בקפידה במארזים הדוקים. מקש-מעלה עד מקש-למטה התאמה בשטח מאוכלס בצפיפותלוח מתאם סיבים אופטיים MPO/MTPעשוי לדרוש מרווח נוסף כאשר השריון של הכבל מונע את הכיפופים ההדוקים שכבלים סטנדרטיים מטפלים בהם בקלות. זו לא בעיית תאימות - זה פרט תכנון ניהול כבלים שיכול לחסוך תסכול משמעותי במהלך ההתקנה אם מטפלים בשרטוט הגובה של המתלה לפני שהכבלים מגיעים לאתר.
עבור יישומי פריצה שבהם מטען MPO ניזון לחיבורי דופלקס בודדים,כבלי רתמת MTP/MPO ל-SC או LCלספק את המעבר, ואותה הערכה משוריינת-לעומת-סטנדרטית חלה על קטע הפריצה בהתבסס על הסביבה הפיזית שלו.
שאלות נפוצות
ש: האם אוכל לערבב כבלי תיקון MPO משוריינים עם כבלי מטען סטנדרטיים של MPO באותו קישור?
ת: כן. מכלולי MPO משוריינים וסטנדרטיים משתמשים במחברי MTP/MPO זהים התואמים ל-IEC 61754-7 ו-TIA-604-5. חוט משוריין נקבה משתלב עם תא מטען סטנדרטי זכר דרך כל פאנל מתאם תואם. השריון משפיע רק על גוף הכבל, לא על הממשק האופטי. ודא ששני המכלולים חולקים את אותה ספירת סיבים, סוג קוטביות ודרגת מחברים (סטנדרטי או נמוך) כדי למנוע אובדן הכנסה לא תואם.
ש: האם המעיל המשוריין משפיע על הליכי ניקוי ובדיקה?
ת: לא. קצה המחבר-זהה בין מכלול משוריין ומכלול סטנדרטי. השתמש באותו סוג MTP-סליל- ספציפי או מנקה קלטת, בדוק עם טווח סיבים של 200x+ לפני כל התאמה, ושמור את מכסי האבק במקומם כאשר המחברים אינם בשימוש. לשריון אין נגיעה לזיהום או גישה לניקוי.
ש: אילו ספירות סיבים זמינות בכבלי MPO/MTP משוריינים?
ת: כבלי MPO משוריינים זמינים בדרך כלל בתצורות 8-סיבים, 12 סיבים ו-24 סיבים, התואמים את הספירות הסטנדרטיות המשמשות באופטיקה מקבילה של 40G, 100G, 200G ו-400G. חלק מהיצרנים מציעים תא מטען משוריין של 48 סיבים ומעלה עבור יישומי עמוד שדרה, אם כי הזמינות משתנה. גרסאות 12 ו-24 סיבים מכסות את הרוב המכריע של מקרי שימוש במרכזי נתונים ותעשייה.
ש: האם כבל MPO משוריין מתאים למרחבי מליאה?
ת: זה תלוי בדירוג המעיל. שכבת השריון עצמה אינה קובעת את דירוג האש -, חומר המעיל החיצוני קובע. מיתרי MPO משוריינים זמינים עם אפשרויות OFNP (מליאה), OFNR (עלייה) ומעיל LSZH. ודא תמיד שדירוג האש של הכבל תואם את דרישות קוד הבניין שלך לפני ההתקנה בחללי טיפול באוויר-.
ש: כיצד אובדן הכנסה משתווה בין כבלי MPO משוריינים וסטנדרטיים באורכי גל של 400G SR4?
ת: כאשר שני הכבלים משתמשים בדרגות מחבר MTP מקבילות (למשל, אובדן- נמוך או עילית), אובדן ההחדרה לזוג משודך זהה מבחינה פונקציונלית - בדרך כלל 0.15-0.35 dB עבור מכלולי OM4 מרובים. השריון אינו פוגע בביצועים האופטיים ברמת המחבר.- התרחיש היחיד שבו שריון עלול להכניס אובדן נוסף הוא אם הכבל מנותב מתחת לרדיוס הכיפוף המינימלי שלו, מה שגורם להנחתה מיקרו{10}}בכיפוף בסיב. כיבוד רדיוס הכיפוף שצוין של היצרן מבטל סיכון זה.
