ההחלטה בדקה אחת
עבור רוב ה-ODF הסטנדרטיים, קופסאות הסיום וחיבור סיבים-עד-בינוניים-נמוכים,צמת סיבי 250um לעומת 900umההחלטה צריכה להתחיל עם 900 מיקרומטר. קל יותר לטפל בו סביב המחבר ואזור הניתוב. כאשר צפיפות-חבור, פריסת היתוך מסה- או שטח ניתוב מוגבל הופכים לגורם המגביל, 250 מיקרומטר היא בדרך כלל נקודת ההתחלה הטובה יותר.
קוטר המאגר הוא בחירה של בנייה מכנית, לא כיתה אופטית. צמה של סיבים בגודל 900 מיקרון אינו מייצר מטבעו אובדן שחבור נמוך יותר מאשר צמה של 250 מיקרון, וסיב בגודל 250 מיקרון אינו נחות מבחינה אופטית מכיוון שהוא דק יותר.
זה משנה את השאלה ההנדסית. במקום לשאול איזה קוטר מתפקד טוב יותר, שאל איזו מצגת סיבים מתאימה למגש, טיפול בזרימת העבודה, שיטת השבר והגנה מכנית הזמינה בהתקנה.
איזה 250 מיקרומטר ו- 900 מיקרון מודדים בפועל
ניתן לפשט סיב טלקום יחיד-אופייני כ:

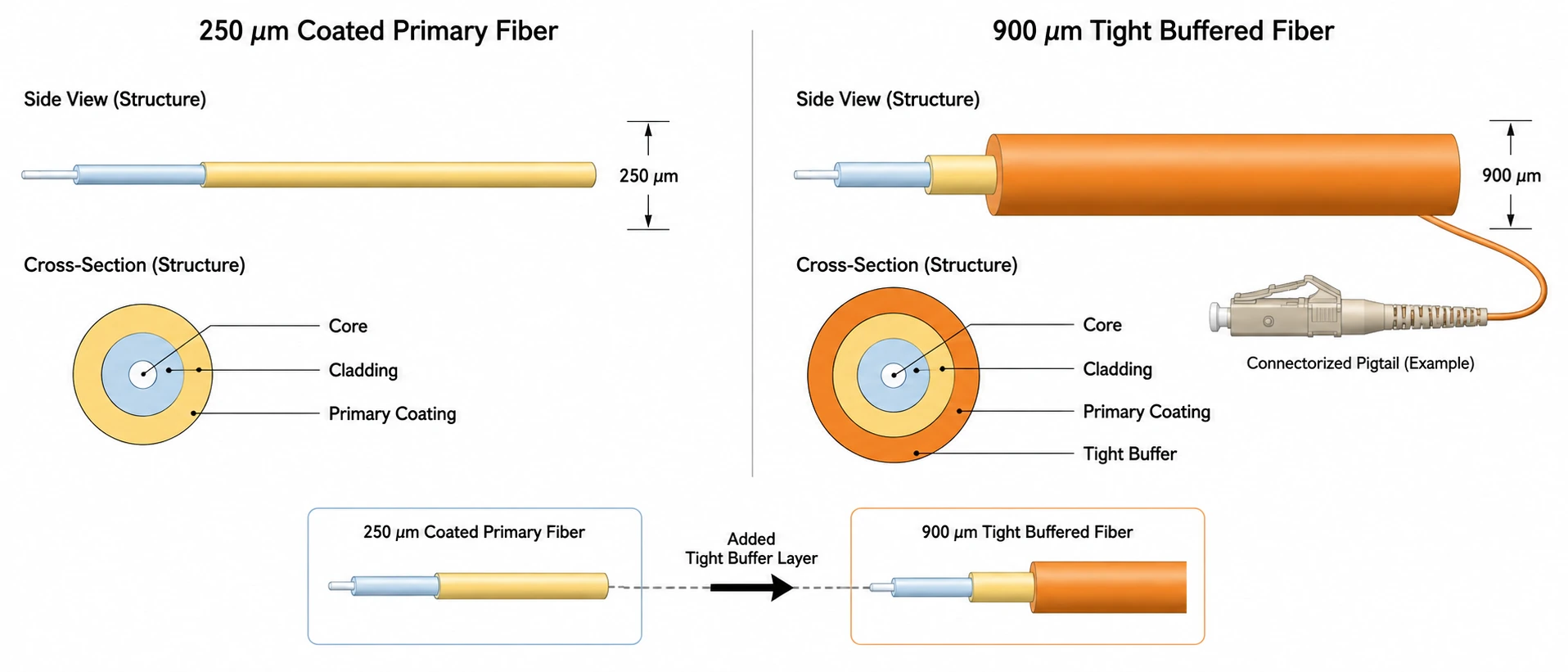

~9 מיקרומטר ליבה → 125 מיקרומטר חיפוי → ~250 מיקרומטר ציפוי ראשי → חיץ ~900 מיקרומטר אופציונלי
ממד 250 מיקרומטר מתייחס בדרך כלל לסיב האופטי המצופה. מבנה של 900 מיקרומטר מוסיפה שכבת הגנה נוספת סביב הסיב המצופה. הסיב האופטי הבסיסי עדיין יכול להיות מאותו סוג סיב.
זו הסיבה לביטוי החיפוש הנפוץצינור רופף 250um לעומת חיץ הדוק של 900umצריך הסמכה. סיב מצופה בגודל 250 מיקרומטר נמצא לעתים קרובות בתוך כבלי צינור- רופפים, בעוד שסיבים מצופים- הדוקים של 900 מיקרומטר נפוץ במכלולי סיום פנימיים. הקוטר לבדו, לעומת זאת, אינו מגדיר את מבנה הכבל המלא.
250 מיקרומטר לעומת 900 מיקרומטר בניית צמת צמה במבט אחד
| גורם הנדסי | צמת סיבים בגודל 250 מיקרומטר | צמת סיבים בגודל 900 מיקרומטר |
|---|---|---|
| זכוכית אופטית | יכול להשתמש באותו סוג סיבים SM/MM | יכול להשתמש באותו סוג סיבים SM/MM |
| קוטר חיפוי | בדרך כלל 125 מיקרומטר | בדרך כלל 125 מיקרומטר |
| מצגת חיצונית | סיבים מצופים ראשוניים | חיץ נוסף סביב סיבים מצופים |
| טיפול | יותר עדין | קל יותר לטפל בנפרד |
| הגנה מכנית | מסתמך יותר על מגש/מארז | הגנה טובה יותר במהלך ניתוב והכנה |
| צפיפות מגש | גבוה יותר | לְהוֹרִיד |
| הפשטת זרימת עבודה | פחות חומר להסרה | תלוי מאוד בבניית חיץ |
| קלטת ספירת סיבים גבוהה- | לרוב יתרון | יכול לצרוך נפח ניתוב מיותר |
| זרימת עבודה של היתוך המוני/סרט | מיושר טוב יותר עם הרבה ארכיטקטורות צפופות | בדרך כלל פחות אטרקטיבי |
| סיום ODF סטנדרטי | שמיש, אבל הגנה חייבת להיות מתוכננת ב | בדרך כלל ברירת המחדל המעשית |
ההבדל הגיאומטרי הגולמי גדול יותר ממה שהקטרים מרמזים בתחילה. אם שני קונסטרוקציות מעגליות מושווים רק לפי קוטר, שטחי החתך-שלהם משתנים בריבוע הקוטר:
(900 / 250)² ≈ 12.96
זה לא אומר שמגש יכול להכיל בדיוק פי 13 יותר סיבים של 250 מיקרומטר. שרוולים שחובים, דרישות כיפוף, לולאות רפויות, שומרים ומעברי סיבים צורכים גם מקום. החישוב מסביר מדוע החלפת חלקי ניתוב רבים של 250 מיקרומטר בקטעים של 900 מיקרון יכולה להשפיע על מגש- גבוה הרבה יותר ממה שמספרי הקוטר בלבד מרמזים.
גודל המאגר לא קובע את הביצועים האופטיים שלך
קוטר המאגר אינו קובע אובדן הכנסה. במהלך שחבור היתוך, הממשק האופטי הרלוונטי הוא סיבי הזכוכית המוכנים. הציפוי או המאגר מוסרים מאזור החבור לפני שהסיבים המפוצלים מיושרים ומתמזגים.
איגוד הסיבים האופטיים מתאר אובדן איחוי-יחיד במצב-חבור כאופייני0.1 dB או פחות. אובדן גבוה יותר יכול להצביע על בעיות כגון זיהום או חיבור לא מושלם. זה נשאר בעיית איכות חיבור-, לא הוכחה לכך שמאגר של 900 מיקרומטר מעביר אור טוב יותר מאשר ציפוי של 250 מיקרון. (איגוד סיבים אופטיים)
אל תקבל את "900 מיקרומטר לאובדן נמוך יותר" כמפרט RFQ משמעותי.
במקום זאת, אשר שהסיבים האופטיים המצורפים תואמים. מאפייני השדה של סוג הסיבים ובמקרה הרלוונטי-מצבים חשובים הרבה יותר מקוטר המאגר החיצוני. הקשר ההכנה הרחב יותר מכוסה אצלנומדריך לשיטות סיום כבל סיבים.
האם אתה יכול לחבר סיבים בגודל 250 מיקרון ל-900 מיקרון צמה?
כֵּן. א250um סיבים עד 900um pigtailמעבר הוא ארכיטקטורה רגילה כאשר הסיבים האופטיים הבסיסיים תואמים.

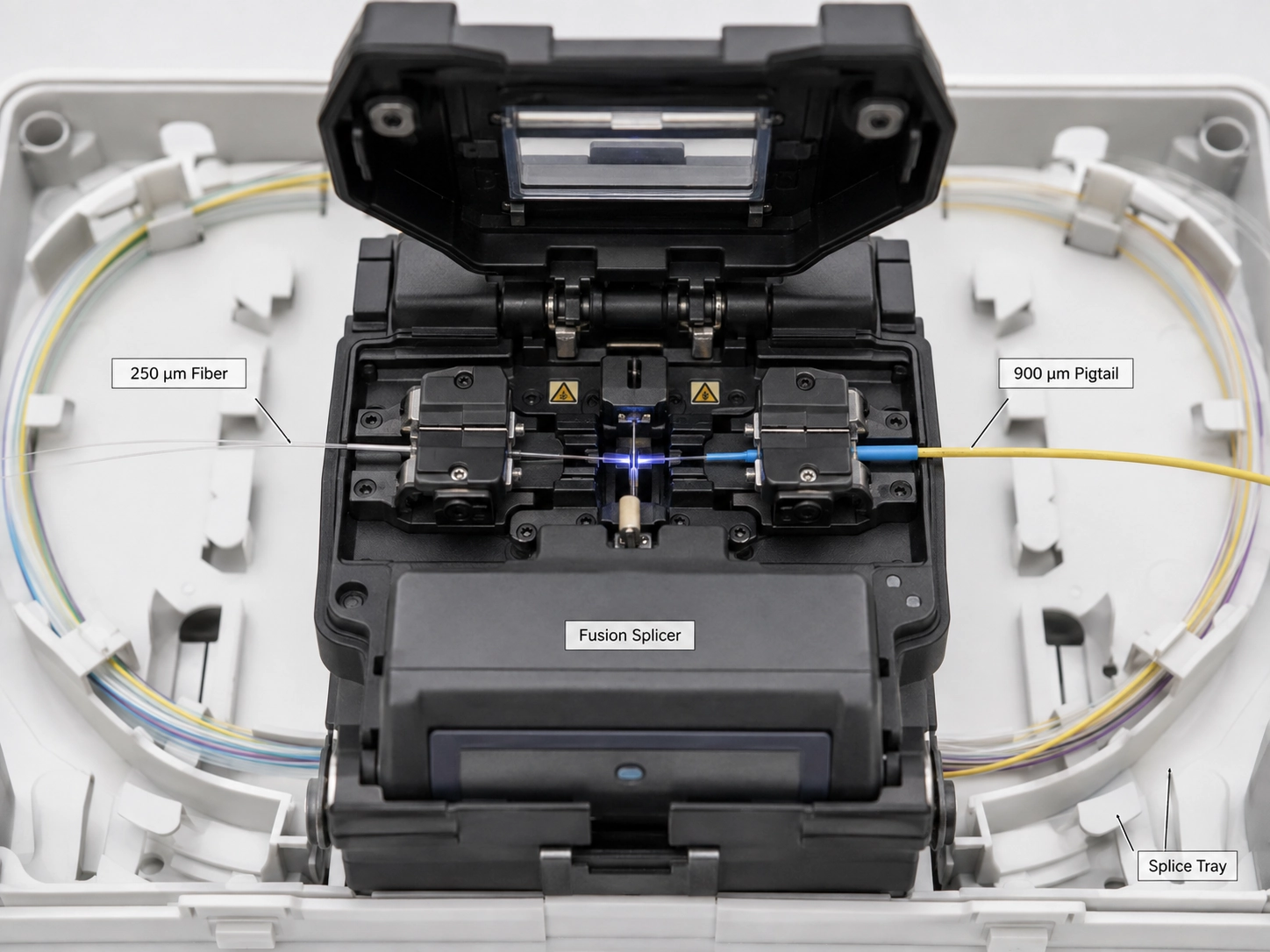

מסרבל ההיתוך אינו מרתך "חומר של 250 מיקרון" ל-"חומר של 900 מיקרון". שני מבני המגן מופשטים מאזור החבור. הזכוכית מנוקה ומבקעת, הסיבים המוכנים מיושרים ומתמזגים, והחבור המוגמר מוגן לפני אחסון במגש.
FOA ממחיש זאת ישירות עם כבל 24-סיבים חיצוניים-בו חיבור סיבים של 250 מיקרון לצמות 900 מיקרומטר מקודדות צבע לצורך סיום. (איגוד סיבים אופטיים)
המצב האמיתי הוא תאימות אופטית. אם לשני סיבים יש מאפיינים שונים של-שדה או פיזור לאחור, OTDR יכול להראות הפסדי חיבור שונים לכאורה בהתאם לכיוון הבדיקה. מדידה דו-כיוונית עוזרת לאפיין את המצב הזה בצורה נכונה. (איגוד סיבים אופטיים)
לכן, מפרט רכש לא אמור לדחות ארכיטקטורה של 250 µm-ל-900 µm רק בגלל שהקטרים החיצוניים שונים.
כאשר צמת סיבים בגודל 900 מיקרומטר היא הבחירה ההנדסית הטובה יותר
A צמה סיבי 900um עבור חיבור היתוךהיא נקודת ההתחלה המעשית ב-ODF רגיל או תיבת סיום כאשר שטח ניתוב זמין וטכנאים מטפלים בסיבים בנפרד.
סיום ODF וטלקום סטנדרטי
עבור סיום LC ב-ODF, צמת 900 מיקרומטר מספקת בדרך כלל הגנת סיבים- שימושית יותר מאשר מצגת של 250 מיקרון כאשר למגש יש מספיק שטח ניתוב. זהו היישום המעשי מאחורי anצמת סיבי LC עבור ODFמפרט, במקום פשוט לבחור 900 מיקרומטר כי הוא עבה יותר.
יש גבול חשוב. מאגר של 900 מיקרומטר אינו שווה ערך לכבל תיקון במעיל של 2.0 או 3.0 מ"מ. אם סיבים עוזבים את המגש המוגן וימשכו שוב ושוב, ייקשרו, ימוקמו מחדש או ייחשפו לטיפול בציוד, חבל מכוסה כראוי או מוגן בדרך אחרת הוא המפרט הבטוח יותר.
תיבות סיום-נמוכות
בספירת סיבים צנועה, חיסכון בנפח הניתוב אינו בדרך כלל האילוץ הדומיננטי. אם המגש כבר מספק נתיב ניתוב מוגן, 900 מיקרומטר בדרך כלל מקל על ההתקנה וזיהוי מאוחר יותר.
ברירת המחדל הזו מפסיקה לפעול כאשר המאגר הנוסף גורם לחציית סיבים, אחסון רפוי דחוס או הפרעה למכסה המגש. בשלב זה הגיאומטריה של המתחם הפכה למשתנה השולט.
כאשר צמות 250 מיקרון הגיוניות יותר
A צמת סיבי 250umהופך לבחירה החזקה יותר כאשר צפיפות הניתוב היא המגבלה והמתחם עצמו מספק את ההגנה המכנית הנדרשת.

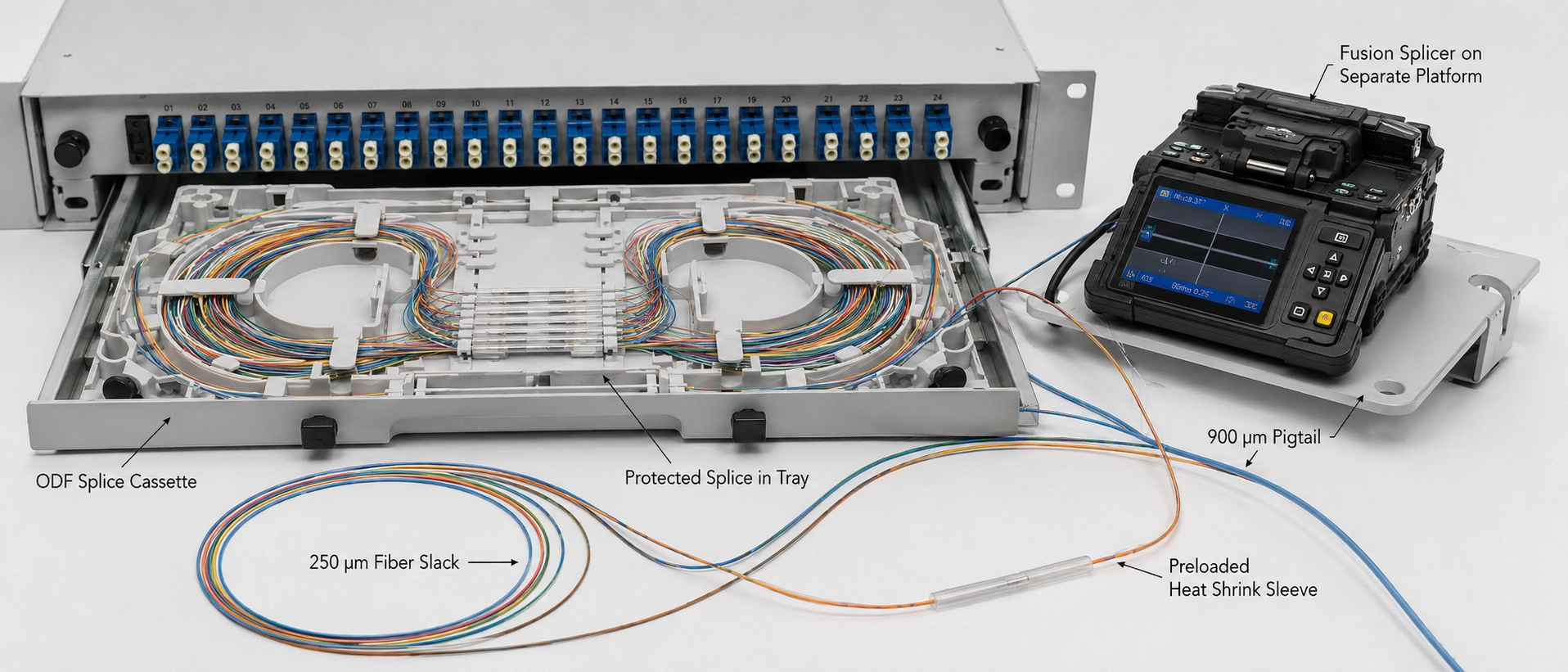

קלטות Splice בצפיפות- גבוהה
בתוך מוגןצמת סיבים עבור קלטת שחבורעיצוב, ניתוב של 250 מיקרומטר מפחית את נפח התפוסה על ידי סיבים בודדים ומשאיר יותר מקום סביב מחזיקי שחבור ונתיבי אחסון רפויים-.
זה המקום שבו ההשוואה הגיאומטרית של 12.96× הופכת שימושית. זה לא חוזה קיבולת קלטת. זה מסביר מדוע הבדל של 650 מיקרומטר בקוטר הופך חשוב כאשר הוא חוזר על פני קטעי ניתוב בודדים רבים.
התנאי הוא הגנה מכנית. סיב מצופה בגודל 250 מיקרומטר צריך להישאר בתוך נתיב ניהול סיבים- מבוקר. העברת סיבים לא מוגנים של 250µm מחוץ לקלטת רק מחליפה בעיית צפיפות בבעיית סיכון- מכנית.
ארכיטקטורת סרט ומסה-
מערכות היתוך-מסה נועדו להעביר סיבים מרובים בזרימת העבודה יחד. מאגרים בודדים של 900 מיקרון יכולים לפעול נגד יתרון הצפיפות הזה.
העמדה שלנו ספציפית יותר מהכלל הנפוץ "900 מיקרומטר בפנים, 250 מיקרומטר בחוץ":בחר את המצגת המשמשת את ארכיטקטורת החבור, לא את גבול הבניין.
ההרכבה הטובה ביותר עשויה להשתמש בשני הגדלים
A צמת סיבי 250um לעומת 900umהרכבה אינה זקוקה לאותו קוטר הגנה מהמחבר לחבור. זהו עוגן ההתאמה המדויקת-האמצעית של המאמר, אבל הוא גם מתאר אפשרות עיצוב פיזי חשובה.
קלטת היברידית יכולה לנתב סיבים מאוחסנים באורך 900 מיקרומטר מהמחבר או מלוח המתאם דרך האזור שבו טכנאים מטפלים בצמות בודדות, ולאחר מכן לעבור בנקודה מוגנת מוגדרת בתוך הקלטת לסיבים מצופים בגודל 250 מיקרומטר לאזור האחסון של החיבור והרפי-. החלק הצדדי-חבור מקבל צפיפות ניתוב מבלי לאלץ את המחבר-לצד לוותר על הגנת הטיפול.
זה שימושי כאשר מפרט קוטר שמיכה אחד מתבקש לפתור שתי דרישות מכניות שונות. צד הסיום זקוק להגנת טיפול, בעוד שצד החיבור עשוי להזדקק לצפיפות ניתוב.
לרכש, אם כן, "250 או 900 מיקרומטר?" לעיתים אינו שלם. הציור צריך לזהות היכן מתחילה ומסתיימת כל מצגת סיבים והאם המעבר נשאר מוגן על ידי הקסטה.
בעיות ההתקנה המופיעות בדרך כלל לאחר הרכש
מפרט סיבים תואם טכנית עדיין יכול ליצור עבודת שטח מיותרת אם התנהגות הפשטה, הגנה על חיבור וגיאומטריית מגש נבדקים רק לאחר הגעת החומר.
פשטות היא חלק מהמפרט
שני סיבים הנמכרים כ-900 מיקרומטר יכולים להתנהג בצורה שונה במהלך ההכנה מכיוון שהקוטר החיצוני הנומינלי לא אומר לך באיזו חזקה המאגר קשור לסיב המצופה הבסיסי.
כאשר לא ניתן להסיר מאגר מוחזק היטב על פני אורך ההכנה הנדרש, אסור לטכנאים לפצות במשיכה בודדת קשה יותר. מקטעי הפשטה קצרים יותר מפחיתים את העומס המופעל על סיבים חשופים. אם ההכנה עדיין לא עקבית, יש לבדוק את כלי ההפשטה ואת בניית המאגר לפני התקנת הייצור.
עבור אספק 900um סיבי צמהRFQ, "900 מיקרומטר" לבדו אינו שלם. ציין את דרישת בניית החיץ או ההכנה ואשר ששיטת ההפשטה המיועדת תואמת לה.
מגני חיבור חייבים להתאים למחזיק המגש
מחבת ההיתוך מטפלת בזכוכית מוכנה, אך המגש צריך לנהל את השבר המוגן לאחר מכן. מידות המגן, מחזיק השרוול ונתיב הניתוב יוצרים אפוא מערכת מכנית אחת.
בדוק את מידות המגן הנתמך של מחזיק השחוג לפני הזמנת השרוולים. מגן שאינו יושב במלואו במחזיק יכול לדחוף את מעבר הסיבים לכיוון דופן המגש וליצור כיפוף מיותר מיד ליד החבור המוגן.
זה שימושי יותר מהנחה שמגן ארוך יותר בטוח יותר אוטומטית.
בדוק את המגש כשהמכסה סגור
סידור ניתוב שמתאים בזמן שהקסטה פתוחה אינו בהכרח התקנה מוגמרת.
לאחר אחסנת החיבורים, המגנים והרפיון, ודא שסגירת המכסה אינה דוחסת לולאות, מרימה סיבים מהמחזיקים או יוצרת מעבר חד ליד מגן. זה המקום שבו בחירת מאגר מפסיקה להיות השוואה קטלוגית והופכת להחלטת תכנון- של מתחם.
מה היינו שמים על הצעה לבקשת זנב צמה סיבים
עבור אמכלול סיבים מותאם אישית, ציון רק "250 µm" או "900 µm" משאיר מספר משתנים בלתי פתורים. שתי ציטוטים יכולים להתאים לקוטר הנומינלי תוך הבדלים בסוג הסיבים, התנהגות הרצועה, בניית המחברים, הזיהוי והאופן שבו המכלול מתאים למעשה למגש המיועד.
הצעת מחיר לייצור צריכה להגדיר:
- סוג סיבים אופטיים, כגון OS2/G.652.D, G.657.A1/A2, OM3 או OM4.
- מצגת סיבים: 250 מיקרומטר סיבים מצופים, 900 מיקרומטר סיבים מפוצלים, או מעבר מוגדר ביניהם.
- סוג מחבר, כגון LC, SC או FC.
- סוג פולני, UPC או APC במידת הצורך.

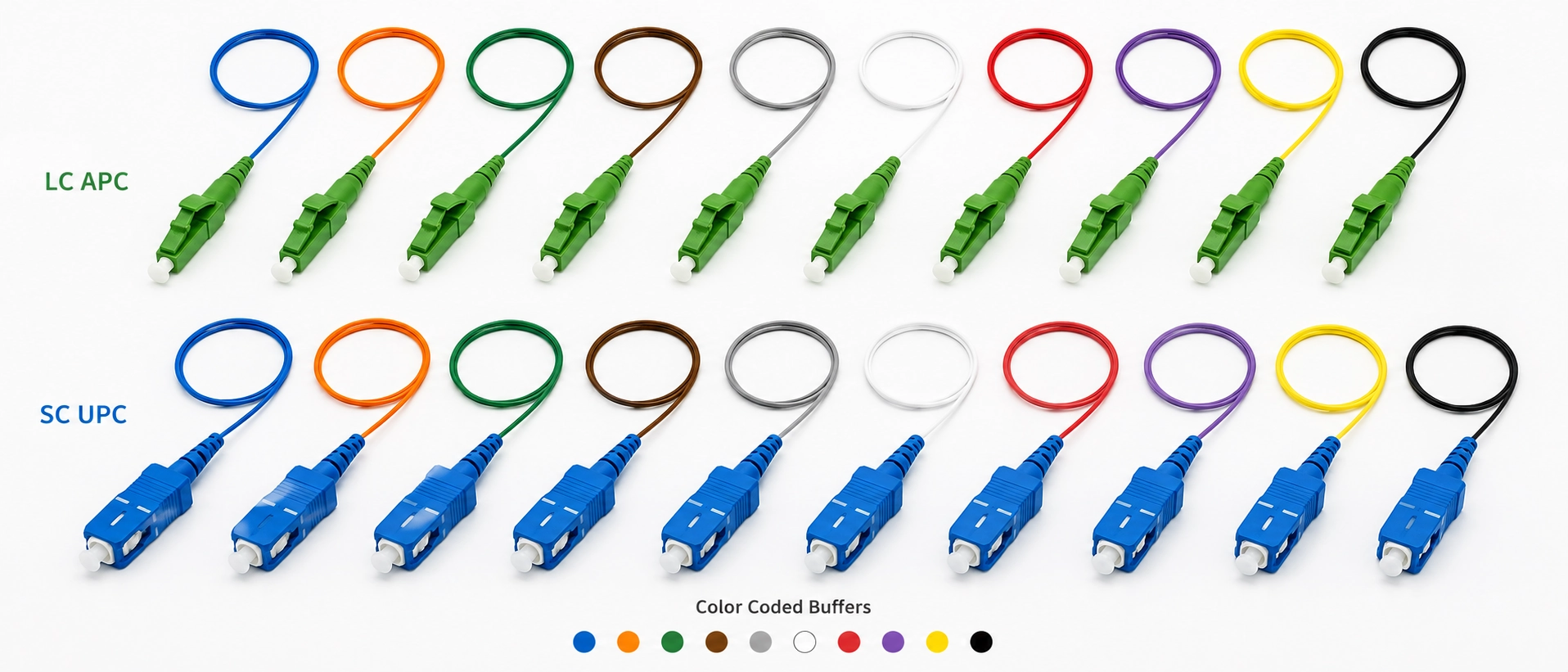

- ספירת סיבים וזיהוי/רצף צבעים. כאשר הזיהוי חייב להתאים למפעל הכבלים, הגדירו את האמנה במפורש. שֶׁלָנוּמדריך קוד צבע סיבים אופטייםמכסה שכבה זו.
- אורך זנב חזיר וסובלנות נדרשת.
- קריטריוני קבלה אופטי למכלול המחבר המוגמר.
- סביבת התקנה וסוג מארז, כגון ODF, קלטת ספייס, תיבת סיום FTTH או ממשק סגירת-מפעל חיצוני.
שדות אלה מונעים אי בהירות במפרט, אך הם עדיין לא יכולים להוכיח שהמכלול יתנתב פיזית דרך מתחם מסוים.
עבור אצמת סיבים להתקנת טלקום, הוספת ציור המגש או תמונת ניתוב ברורה ל-RFQ נותנת לספק מידע שמפרט טקסט אינו יכול לספק: כיוון יציאת מחבר, מיקום מעבר חיץ, גיאומטריית מחזיק השרוול והנתיב הזמין לאחסון רפיון.
בחר לפי ארכיטקטורת פריסה, לא לפי הרגל
| מצב פריסה | בחירה מתחילה | סיבה הנדסית |
|---|---|---|
| תא מטען OSP של 250 מיקרון לתוך ODF רגיל | 900 מיקרומטר צמה | טיפול אישי קל יותר; שחבור בין 250 µm-ל-900 µm הוא נורמלי |
| תיבת FTTH-נמוכה עם חדר ניתוב מתאים | בדרך כלל 900 מיקרומטר | צפיפות מרבית היא לעתים נדירות האילוץ השולט |
| קלטת קומפקטית-בצפיפות גבוהה | הערך תחילה 250 מיקרומטר | מפחית את כמות הניתוב בתוך שטח מוגן |
| פריסת סרט או היתוך המוני- | ארכיטקטורת 250 מיקרומטר/סרט | שומר על יתרון הצפיפות של שיטת השבר |
| סיבים מטופלים שוב ושוב מחוץ למגש מוגן | אף אחת מהן לא צריכה להיות ברירת המחדל | השתמשו בחבלים בעלי מעיל מתאים או מוגן מכני |
האות השימושי ביותר לכך שברירת המחדל של 900µm התקלקלה אינו סף ספירת סיבים- שרירותיים. זה קונפליקט ניתוב. אם הקטעים המתוכננים של 900 מיקרומטר מונעים מהרפיון הנדרש, מיקום המגן או מרווח הכיסוי להתקיים במקביל בתוך המגש, העריכו את ארכיטקטורת ה-250 מיקרומטר.
לפני שחרור-ספירה גבוההצמת סיבי 250um לעומת 900umמפרט, השווה אותו עם ציור המגש האמיתי. יציאת מחבר, מיקום-מחזיק שרוול, מעבר חיץ ורפיון מאוחסן צריכים לעבוד בו-זמנית לאחר סגירת המכסה.
אם ההתקנה אכן מצריכה חבל עם מעיל במקום ניתוב צמה, FB-LINK'sתצורות כבל תיקון סיבים אופטייםלכסות את המחבר, הסיבים ואפשרויות ההגנה הרלוונטיות.
שאלות נפוצות
מה ההבדל העיקרי בין צמת סיבים של 250 מיקרון ל-900 מיקרון?
צמת 900 מיקרומטר מוסיף חיץ מגן סביב הסיב המצופה ב-250 מיקרון, כך שההבדלים המעשיים הם טיפול, הגנה מכנית, הפשטה וצפיפות המגש ולא ביצועים אופטיים.
האם אני יכול לחבר סיבים של 250 מיקרומטר לצמה של 900 מיקרון?
כֵּן. אם הסיבים האופטיים הבסיסיים תואמים, שכבות ההגנה יוסרו מאזור השחוג לפני היתוך סיבי הזכוכית המוכנים.
האם לצמת 900 מיקרומטר יש אובדן הכנסה נמוך יותר?
לא. קוטר המאגר עצמו אינו מפחית את אובדן ההחדרה; ביצועים אופטיים תלויים בתאימות סיבים, איכות חיבור, איכות מחבר ושאר הנתיב האופטי.
איזה גודל מאגר עדיף עבור קלטת חיבור בצפיפות- גבוהה?
צמת סיבים בגודל 250 מיקרומטר היא בדרך כלל נקודת ההתחלה הטובה יותר כאשר מרחב ניתוב מוגן הוא המגבלה העיקרית, בעוד ש-900 מיקרומטר הוא מעשי כאשר מטפלים בעניינים יותר וקיים מספיק מקום במגש.
באיזה גודל מאגר עלי להשתמש ב-ODF סטנדרטי?
צמה של 900 מיקרומטר היא בדרך כלל ברירת המחדל המעשית עבור ODF סטנדרטי עם שטח ניתוב מתאים וחבור היתוך אינדיבידואלי.
לפני שאתה מקפיא את מפרט הצמה
יש להחליט על גודל המאגר לפני שהצנב יהפוך לפריט רכישה קבוע-. בשלב זה, ייתכן שהמגש, מחזיק השרוול, זרימת העבודה של ההפשטה ונתיב הניתוב כבר קבעו איזו מצגת מעשית.
למציאותצמת סיבי 250um לעומת 900umפרויקט, תן ל-FB-LINK את המחבר והליטוש, מפרט סיבים אופטיים, הצגת סיבים נדרשים, ספירת סיבים, אורך צמה וציור של מגש או מארז. תשומות אלו מאפשרות לבחון את הבנייה המוצעת מול דרישות הצד -הצד והסיום- של הספייס לפני הקפאת המפרט.
אם נדרשים תיעוד של בדיקת צמה ספציפית לפרויקט, התנהגות הפשטה או סובלנות להרכבה, ציין זאת במפורש בהצעת המחיר ובקש אישור כנגד המבנה המדויק המוצע. אל תניח שתביעת בדיקה שפורסמה עבור מכלול סיבים אחר חלה אוטומטית על הצמה הנרכשת.
