התקנת כבל סיב אופטי פנימי וחיצוני

צוות Evolux Fiber · פברואר 2026 · קריאה של 10 דקות

התקנת סיבים אופטיים היא שלב קריטי בבניית רשתות-בעלות ביצועים גבוהים. בחירת הכבל הנכון מבטיחה העברת נתונים יעילה, אריכות ימים ועמידות בסביבות שונות. מדריך זה מכסה כבל סיבים אופטיים פנימיים וכבל סיבים אופטיים חיצוניים, עם עצות מעשיות לכל תרחיש.

חדש בסיבים אופטיים? אולי תרצה לבדוק את שלנויסודות מחבר סיבים אופטייםרֵאשִׁית.

סוגי כבל סיב אופטי לפי יישום

כבלים סיבים אופטיים מסווגים על סמך סביבת הפריסה שלהם: פנים וחוץ. כל סוג מתוכנן עם תכונות ספציפיות כדי להתמודד עם תנאים שונים.

כבלים סיבים אופטיים פנימיים

כבלים סיבים אופטיים פנימיים נמצאים בשימוש נפוץ בבניינים, משרדים ומרכזי נתונים. כבלים אלה הם גמישים, קלי משקל, ומעוצבים עם חומרים-עמידים בפני אש כדי לעמוד בקודי הבטיחות. הם חווים פחות לחץ סביבתי מאשר כבלים חיצוניים אך חייבים לעמוד בתקני בטיחות אש מחמירים.

דירוג האש חשוב יותר ממה שרוב האנשים מבינים. בשריפה בבניין, כיסוי הכבלים הלא נכון עלול לשחרר אדים רעילים או להפיץ להבות דרך חללי טיפול באוויר. לפי סעיף 770 של NEC (National Electrical Code), הנה מה שאתה צריך לדעת על דירוגים:

שימוש בדירוג שגוי אינו רק הפרת קוד. ראינו מתקינים מעבירים כבל OFNR דרך חללי מליאה כדי לחסוך כמה סנטים לכל רגל. מפקח בניין קולט את זה, הכל נתלש ומתחדש עם כבל מתאים. ה"חיסכון" עלה בסופו של דבר בערך פי 10 יותר.

כבלים סיבים אופטיים חיצוניים

כבלים חיצוניים מתמודדים עם סט שונה לחלוטין של אתגרים-תנודות טמפרטורה מ--40 מעלות ל-+70 מעלות, חדירת לחות, פירוק UV, מתח פיזי ולפעמים מכרסמים הלעוסים דרך המעיל. כבלים אלו בנויים קשיחים יותר עם מעילים משוריינים וחומרים חוסמי מים.

כבלי סיבים תת קרקעיים

כבלים אלה נמשכים דרך צינורות הקבורים בעומק של 1 עד 2 מטר. הצינור מספק הגנה פיזית, אבל לחות עדיין נכנסת פנימה עם הזמן-לכן כבלים תת-קרקעיים צריכים מים-ג'ל חוסם או סרט יבש-בפנים. מעילים תואמים-לחומרי סיכה עוזרים להפחית את החיכוך במהלך משיכה ארוכה דרך מערכת הצינורות.

כבלים קבורים ישירים

בניגוד לכבלים תת קרקעיים, כבלים קבורים ישירות נכנסים לאדמה ללא צינורות. הם זקוקים לשריון מחוזק-פלדה גלית או סרט אלומיניום-כדי להתמודד עם לחץ אדמה ונזק למכרסמים. Evolux מציעהכבלים משורייניםעם הגנה משופרת שתוכננה במיוחד עבור יישומי קבורה ישירה.

כבלי אוויר

כבלי אוויר תלויים בין עמודים או מתחברים לבניינים. הם מוגנים מפני מפגעים תת קרקעיים אך מתמודדים במקום זאת עם עומס רוח, הצטברות קרח וחשיפה מתמדת ל-UV. עיצובים-תומכים בעצמם עם-חוט שליח פלדה מובנה הם סטנדרטיים-השליח נושא את משקל הכבל בעוד שהסיבים האופטיים נשארים מוגנים בפנים.

כבלים תת ימיים

לפריסה תת-מימית בנהרות, אגמים או אזורי חוף, כבלים זקוקים לעמידות גבוהה למים. רובם משתמשים במספר מחסומים:-צינורות מלאים בג'ל, סרטים-מתנפחים במים ומבנה אטום הרמטית. שריון כבד מגן מפני פגיעות עוגן.

תכנון-טרום התקנה

הנה משהו שרוב המדריכים לא מדגישים מספיק: תכנון מונע כ-95% מבעיות ההתקנה. לא בעיות טכניות-בעיות תכנון. מישהו שכח לבדוק אם הצינור הקיים כבר מלא. מישהו לא הבין שצריך אישור לחציית הכביש. מישהו הזמין כבל קצר של 20 מטר.

לפני שמזמינים משהו, צעדו את כל המסלול ותעדו:

מרחק כולל- למדוד את זה, לא להעריך. הוסף 10-15% עבור וריאציות של רפיון וניתוב.

מכשולים- קירות, תקרות, שירותים קיימים, מעברי כבישים

תנאים סביבתיים- האם הוא יהיה חשוף לטמפרטורות קיצוניות? לַחוּת? כימיקלים?

תשתית קיימת- האם אתה יכול להשתמש בצינורות קיימים, במגשי כבלים או במסלולים?

נדרשים אישורים- היתרי חפירה, היתרי בנייה, הסכמי זכות קדימה-

לעבודה בחוץ התקשרו811(בארה"ב) לאתר שירותים תת קרקעיים קיימים לפני כל חפירה. זה נדרש על פי חוק, ופגיעה בקו גז או בכבל חשמל יוצרת בעיות חמורות.

שיטות עבודה מומלצות להתקנת סיבים אופטיים

כבלי סיבים מציעים יתרונות גדולים-רוחב פס גבוה, אובדן נמוך, חסינות בפני הפרעות אלקטרומגנטיות. אבל היתרונות האלה מופיעים רק כאשר ההתקנה מתבצעת נכון. להלן עצות ממוקדות עבור תרחישי התקנה שונים.

התקנת סיבים אופטיים פנימיים

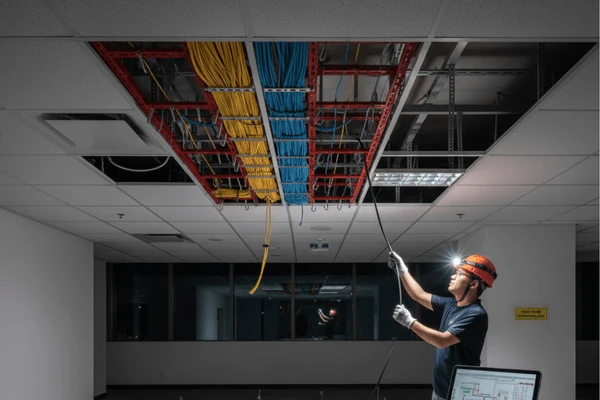

התקנות תקרה ורצפה מוגבהת

תקרות נפולות ורצפות מוגבהות הן כנראה המקומות הקלים ביותר להפעיל סיבים. ניתן בדרך כלל לדחוף את לוחות התקרה למעלה ולהזיז הצידה, מה שנותן לך גישה לכבלים לנתיב למעלה. אריחי רצפה מוגבהים מתרוממים באותו אופן.

כבלים בחללים אלה צריכים להיות-תומכים ומאורגנים היטב. השתמש במגשים, בקרסי J-או רצועות סקוטש-במרחק של כ-4 עד 5 רגל זה מזה בריצות ישרות, עם תומכים נוספים בשינויי כיוון.

דבר אחד שוכחים: חברו תומכים למבנה הבניין, לא לרשת התקרה. הרשת מיועדת רק להחזיק משקל אריחים. ראינו חלקי תקרה יורדים כאשר יותר מדי כבלים מחוברים לרשת עם הזמן. זה לא קורה מיד-לוקח חודשים או שנים של משקל מצטבר-אבל כשזה עובר, זה מוציא את כל מה שמתחת.

עוד כמה דברים שכדאי לשים אליהם לב בהתקנות תקרה:

אל תניח כבלים ישירות על אריחי התקרה. הם יצנחו ובסופו של דבר יפלו.

אל תצמיד קשרי רוכסן הדוקים מדי. יוצר נקודות לחץ שגורמות לבעיות מאוחר יותר. רצועות סקוטש עובדות טוב יותר.

שמור על סיבים נפרדים מכבלי חשמל ב-12 אינץ' לפחות. סיבים חסינים מפני הפרעות, אך כבלי חשמל מייצרים חום.

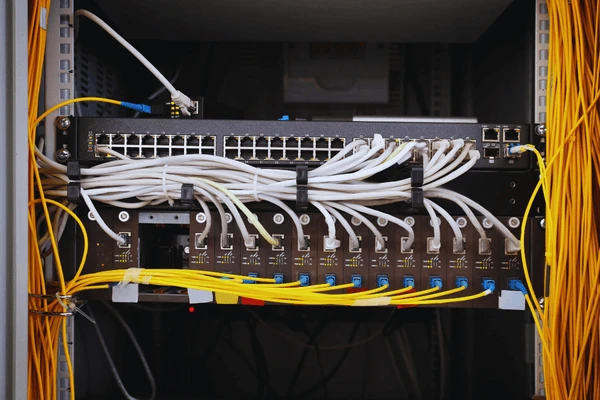

ב-התקנות ארונות

כבלים בתוך ארונות מתלים צריכים להיות מאורגנים. מתלים מבולגנים גורמים לבעיות אמיתיות-יותר קשות לפתרון בעיות, קל יותר לנתק משהו בטעות, סיוט לבצע שינויים מאוחר יותר.

לְהִשְׁתַמֵשׁלוחות תיקון סיביםלנקודות סיום נקיות. נתב כבלים דרך מנהלי כבלים אנכיים ואופקיים במקום לתת להם להתגלגל על ​​הציוד. שמור כבלי סיבים וכבלי חשמל בצדדים מנוגדים של המתלה.

השאירו תמיד לולאות שירות-מפותלות במיוחד לשימוש עתידי. בלי רפיון, אפילו העברת ציוד לכמה סנטימטרים עשויה לדרוש משיכת כבלים חדשים.

התקנות Riser

מעברי כבלים אנכיים בין הקומות הם מסובכים בגלל משקל הכבל. הכבל עצמו יכול להימתח לאורך זמן אם אינו נתמך כראוי.

השתמש בכבל בדירוג OFNR-מינימום עבור עליות-OFNP אם המעלה מתחבר לחללי מליאה. תמכו בכבלים במרווחי זמן קבועים באמצעות מהדקי סיבים-. מלחצי מתכת רגילים עלולים לרסק את הסיב אם מהדקים אותם יתר על המידה.

הנה טיפ שחוסך הרבה מאמץ: התחילו מהקומה העליונה ומשכו למטה, לא למעלה. משיכת כבל כלפי מעלה נלחמת בכוח המשיכה לאורך כל הדרך, והעומס גדל עם כל מטר שאתה מושך. משיכה למטה מאפשרת לכוח המשיכה לעזור במקום להילחם בך.

אולי נהלי הטיפול מיצרני כבלים שונים משתנים מעט. אז בדוק את גליון הנתונים של הכבלים לעלייה אנכית מקסימלית ללא תמיכה, ופעל תחילה על פי ההוראות שלהם.

התקנת סיבים אופטיים חיצוניים

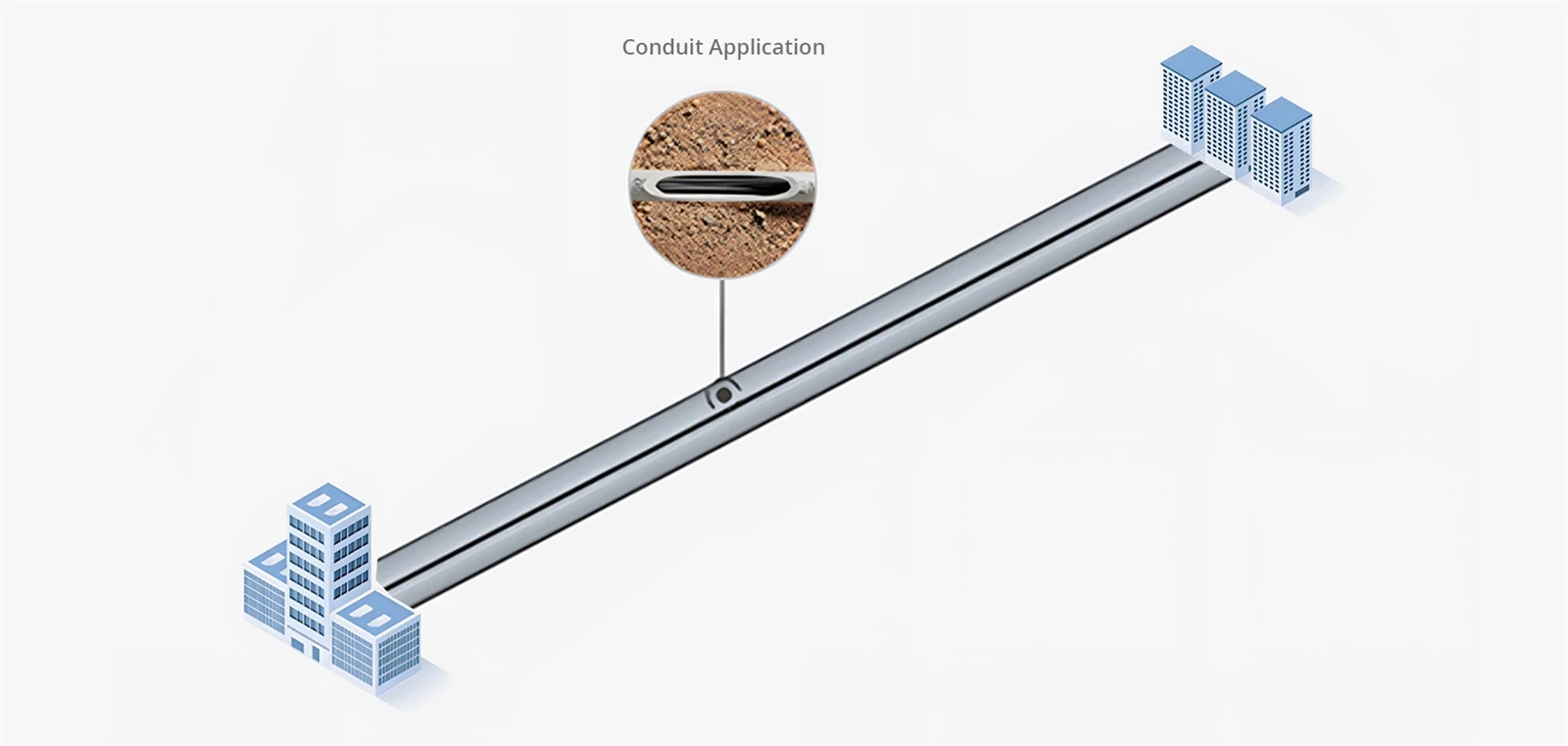

התקנת צינור

צינור מספק הגנה טובה-לטווח ארוך עבור כבלים חיצוניים, אך לאחר התקנתו, ביצוע שינויים הוא קשה ויקר. תכננו את המסלול בקפידה מראש.

בעת משיכת כבל דרך הצינור, שמור על כל נקודות המעבר חלקות. בקופסאות חיבור ובחורי יד, אל תיתן לכבלים לנוח על קצוות חדים-הוסף חתיכה קצרה של צינור גמיש או צינור פנימי כדי להוביל את הכבל לפינות. משיכת קופסאות מפרקת ריצות ארוכות למקטעים הניתנים לניהול ונותנת לך גישה לעבודה עתידית.

הנח תמיד חבל משיכה בצינור במהלך ההתקנה. תזדקק לזה מאוחר יותר. השתמש בחומר סיכה תואם-למשיכות ארוכות-על בסיס מים-ג'ל עובד היטב, אך ודא שהוא תואם לחומר מעיל הכבלים שלך.

פֶּתֶק:הרדיוס הפנימי של כיפופי הצינור צריך להיות לפחות פי 10 מהקוטר החיצוני של הכבל. עבור כבל חיצוני טיפוסי של 8 מ"מ, זה רדיוס כיפוף מינימלי של 80 מ"מ. יש להגביל את מסלולי הצינור ל-100 רגל בין נקודות משיכה, עם לא יותר משני עיקולים של 90 מעלות לכל מקטע. חריגה מהגבולות הללו מגבירה באופן דרמטי את מתח המשיכה.

טכניקת איור-8

למשיכות ארוכות באמת-כמה מאות רגל או יותר-אל תנסה לעשות הכל בבת אחת. משוך לנקודת ביניים, פרש את הכבל העודף בתבנית 8 (לא מעגלית, מה שמציג טוויסט), ואז המשך במשיכה. זה מפיץ מתח ומונע חריגה מדירוג המשיכה המרבי של הכבל.

התקנה קבורה ישירה

קבורה ישירה שמה כבל ישר באדמה ללא צינור. אתה בהחלט צריך כבל משוריין מדורג לקבורה ישירה-כבל חיצוני רגיל לא ישרוד יותר משנה או שנתיים.

לפני החפירה, התקשר811לאיתור שירותים קיימים. חובה על פי חוק ברוב המקומות. פגיעה בקו גז או במטען סיבים היא יקרה במקרה הטוב, מסוכנת במקרה הרע. קבל היתרי חפירה-רוב תחומי השיפוט דורשים אותם.

עומק הקבורה תלוי במיקום:

תמיד לקבור מתחת לקו הכפור באזור שלך. מחזורי ההפשרה-יכולים לשנות את האדמה ולפגוע בכבלים הקבורים רדודים מדי.

לאחר הנחת הכבל, מלא תחילה בחול או באדמה דקה-ללא אבנים ישירות על הכבל. התקן סרט אזהרה בערך 12 אינץ' מעל. תעד את המסלול המדויק באמצעות קואורדינטות GPS או מדידות מפורטות. מישהו יודה לך בעוד שנים מעכשיו כשיצטרכו למצוא אותו.

התקנה אווירית

התקנה אווירית תולה כבלים בין עמודים. מונע עלויות ביצוע תעלות אך חושף את הכבלים לרוח-מזג האוויר, קרח, שמש, תנודות טמפרטורה.

כבלים-תומכים בעצמם עם חוט מסנג'ר משולב הם סטנדרטיים. השליח נושא את עומסי המשקל והרוח בעוד סיבים אופטיים נשארים מוגנים בפנים. עבור התקנות ליד קווי מתח, כבלי All-Dilectric Self Support-(ADSS) משתמשים בחוט ארמיד במקום פלדה כדי למנוע סכנות חשמליות.

צניחה בין קטבים חשובה יותר ממה שאנשים מבינים. הדוק מדי יוצר בעיות מתח במזג אוויר קר כאשר הכבל מתכווץ. רופף מדי גורם לתנועה מוגזמת ברוח, ויוצר עייפות בנקודות ההתקשרות. עבור טווחים של מעל 100 מטר או באזורי מזג אוויר קשים, אתה כנראה רוצה שמהנדס שיחשב צניחה נכונה.

היכן שהכבלים נכנסים לבניינים, התקן לולאות הרחבה. שינויי טמפרטורה גורמים להתרחבות והתכווצות משמעותיים-ללא לולאות, שהתנועה מרכזת את הלחץ בנקודות הכניסה ועלולה לפגוע הן בחדירת הכבלים והן בבניין לאורך זמן.

חיבור וסיום

התקנת כבלים היא חצי העבודה. חיבורם כראוי הוא החצי השני.

חיבור פיוז'ן

שחבור היתוך ממיס שני קצוות סיבים יחד עם קשת חשמלית. לחיבור היתוך טוב אין כמעט אובדן-בדרך כלל מתחת ל-0.05 dB. לכן זה התקן להתקנות קבועות.

התהליך דורש דיוק בכל שלב:

לְהִתְפַּשֵׁטציפוי המגן כדי לחשוף סיבים חשופים. השתמש במסירי סיבים מתאימים-כלים מאולתרים פוגעים בזכוכית.

לְנַקוֹתהסיב החשוף עם 99% איזופרופיל אלכוהול ומגבונים ללא מוך.- מעבר אחד לכל קטע ניגוב.

לִדבּוֹקהסיב ליצירת קצה קצה שטוח, מאונך. איכות החיתוך קובעת את איכות השבר-אם הוא נראה סדוק, זוויתי או מחוספס, הסר חזרה ונסה שוב.

נָתִיךעל ידי הנחת סיבים בספייסר. זה מיישר אותם אוטומטית ומחיל את הקשת.

לְהַגֵןהחבור עם שרוול חום-להתכווץ. חיבורי היתוך חשופים הם שבירים ביותר.

אם המשבר מעריך הפסד מעל 0.05 dB, משהו השתבש. עדיף לעשות זאת מחדש מאשר לקבל חיבור שולי.

לעבודות סיום, איכותצמות סיבים אופטייםעם מחברים מלוטשים-של היצרן עושים הבדל אמיתי בתוצאות הסופיות.

חיבור מכני

חיבורים מכניים משתמשים במתקני יישור וג'ל תואם-אינדקס במקום היתוך. מהיר יותר להתקנה, אין צורך בציוד היתוך יקר.

הפשרה: הפסד גבוה יותר (0.1-0.5 dB טיפוסי לעומת מתחת ל-0.05 dB עבור היתוך) ואמינות נמוכה יותר-לטווח ארוך בסביבות קשות. קנס עבור תיקוני חירום או עבודות עם ספירת סיבים- נמוכה שבהן עלות הציוד מעוררת דאגה. עבור תשתית קבועה, היתוך הוא עדיין הדרך ללכת.

סוגי מחברים

יישומים שונים דורשים מחברים שונים:

שֶׁלָנוּמחברי סיבים אופטייםמגיעים בכל הסוגים הסטנדרטיים לסיום המפעל והן בשטח.

בדיקות ותיעוד

אל תדלג על בדיקות. "הקישור נדלק" לא אומר שההתקנה טובה. התקנה שולית עשויה לעבוד ב-10G אך להיכשל ב-100G, או לעבוד מצוין בקיץ אך נושר בחורף.

בדיקה חזותית

לפני חיבור משהו, בדוק כל פנים קצה מחבר עם מיקרוסקופ בדיקה בהגדלה של 200-400x. חפש אבק, טביעות אצבעות, שריטות על הליבה, שבבים בחוד.

זיהום גורם לרוב הבעיות ברשת הסיבים. סקר תעשייה אחד מצא שזו הסיבה מספר אחת לפתרון בעיות בשיחות. נקה מחברים מזוהמים עם כלי ניקוי מתאימים ו-בדוק מחדש. שריטות החוצות את אזור הליבה אומרות שהמחבר זקוק להחלפה.

בדיקת הפסד

ערכות בדיקת אובדן אופטי מודדות אובדן הכנסה כולל מקצה-עד-סוף. השווה תוצאות מדודות מול הפסד צפוי:

אובדן צפוי=(אורך סיבים × הנחתה) + (מחברים × 0.3 dB) + (חיבורים × 0.1 dB)

הנחתת סיבים אופיינית:

מצב יחיד-ב-1310nm: 0.35 dB/km

מצב יחיד-ב-1550nm: 0.25 dB/km

מולטי מצב במהירות 850 ננומטר: 3.0 dB/km

אם ההפסד הנמדד גבוה משמעותית מהמחושב, משהו לא בסדר. מצא אותו לפני קבלת ההתקנה. עבור כבלים בחצרים, תקן TIA-568 מספק תקציבי אובדן ספציפיים ודרישות בדיקה שרוב ההתקנות המסחריות צריכות לעמוד בהן.

בדיקת OTDR

OTDR (Optical Time-Domain Reflectometer) שולח פולסי אור ומודד השתקפויות, מראה כל מחבר, חיבור, עיקול ותקלה לאורך הקישור. העקבות אומר לך בדיוק איפה הבעיות וכמה חמורות.

שמור עקבות OTDR עבור כל סיב. כאשר משהו נכשל חודשים או שנים מאוחר יותר, השוואת עקבות נוכחיים לעומת מקוריים מראה בדיוק מה השתנה. אחסן תיעוד שבו טכנאים עתידיים יכולים למצוא אותו בפועל-לא במחשב הנייד של מישהו שעוזב כשהוא מחליף עבודה.

בעיות ופתרונות נפוצים

הקישור לא יתבסס בכלל

בדוק בסדר הזה: המחברים יושבים כהלכה? סיב נכון מחובר (לעקוב אחריו פיזית)? קוטביות TX/RX נכונה? מחברים נקיים?

שגיאות לסירוגין או שיעור שגיאות סיביות גבוה

כמעט תמיד אחד משלושה דברים: מחברים מזוהמים, כוח אופטי שולי (קישור עובד אך ללא שוליים), או הפרת רדיוס עיקול איפשהו בנתיב. בדוק פיזית את המסלול מחפש עיקולים הדוקים-בתוך מתלים, בשינויי כיוון, בכל מקום שבו כבל "נדחס" לחלל צר.

הקישור עבד בעבר, עכשיו לא

משהו השתנה. האם נעשתה עבודה כלשהי באזור? מישהו חיבר או ניתק משהו? השווה את מעקב ה-OTDR הנוכחי לקו הבסיס המקורי.

OTDR מראה הפסד גבוה בלתי צפוי בשלב מסוים

יכול להיות מחבר מלוכלך, חיבור גרוע, עיקול חזק או נזק פיזי. התחל עם ניקוי. אם זה לא פותר את זה, בדוק פיזית את המיקום שה-OTDR מזהה.

מַסְקָנָה

התקנת סיבים טובה מסתכמת ביסודות: כבל מתאים לאיכות הסביבה, טיפול זהיר, חיבורים נקיים, בדיקה נכונה. לא מסובך, אבל הפרטים חשובים. דלג עליהם ותפתור בעיות במשך שנים.

Evolux Fiber מספקת רכיבים מלאים של סיבים אופטיים-מחברים, כבלי תיקון, צמות, מתאמים וקופסאות מסוף. דוגמאות חינם ותמיכה טכנית זמינים עבור הפרויקטים שלך.

שאלות לגבי ההתקנה שלך? צור קשר עם הצוות שלנולעזרה.
