כבל פריצת MPO מאפשר למחבר סיבים-בצפיפות- גבוהה יחיד לצאת למספר מחברים בודדים, לרוב LC דופלקס, כך שקישור עמוד שדרה מקביל יכול להזין משדרים בודדים, יציאות פאנל או ציוד דופלקס. זוהי אחת הדרכים הנפוצות ביותר לחבר יציאה מקבילה של 40G, 100G או 400G למכשירים בעלי מהירות- נמוכה יותר, או להנחית מטען MPO על חומרה דופלקסית באותו מתלה.
החלק הקשה הוא לא ההגדרה. זה מתאים את ספירת הסיבים, הקוטביות, המגדר, מצב הסיבים ומיפוי הפריצה לשאר הערוץ. כבל יכול להתאים בצורה מושלמת ועדיין לא להעביר אור אם הקוטביות או ההצמדה שגויים. מדריך זה נכתב כהתייחסות לבחירה והזמנה: מהם הסוגים, כיצד לקרוא קוטביות ומגדר, אילו תצורות ממפות לאילו משדרים, ומה בדיוק לאשר לפני ביצוע הזמנה.

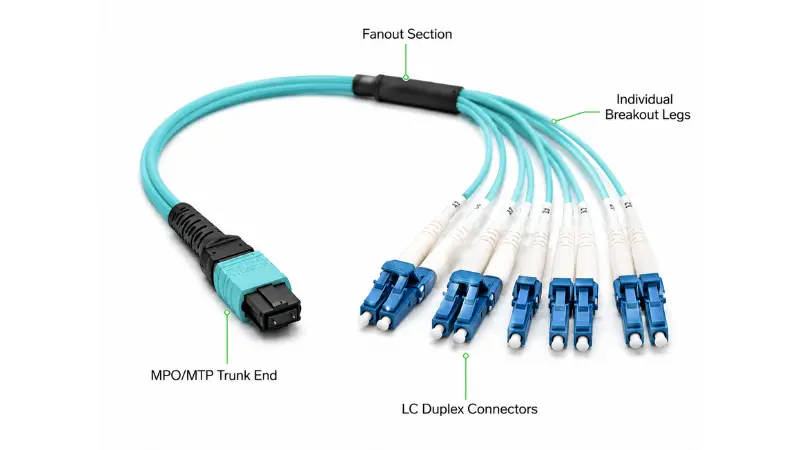

מהו כבל פריצת MPO?
כבל פריצת MPO, הנקרא גם MPO fanout או רתמת MTP/MPO, הוא מכלול -מוגדר במפעל עם אחדמחבר MPOבקצה תא המטען ומחברים בודדים מרובים בקצה המאוורר-. קצה ה-MPO נושא 8, 12, 16 או 24 סיבים בחוס אחד. קצה הפריצה מפצל את הסיבים הללו לרגליים נפרדות, בדרך כלל זוגות דופלקס LC, אם כי קיימות גרסאות SC ו-FC עבור ציוד מדור קודם או מיוחד.
הדוגמה הקלאסית היא כבל פריצת MPO ל-LC: מחבר MPO אחד המסתיים לארבעה, שישה או שנים עשר זוגות דופלקס LC, בהתאם למספר הסיבים. זה מה שהופך פיזית יציאה מקבילה לקישורי דופלקס בודדים.
כיצד פועל כבל פריצת MPO?

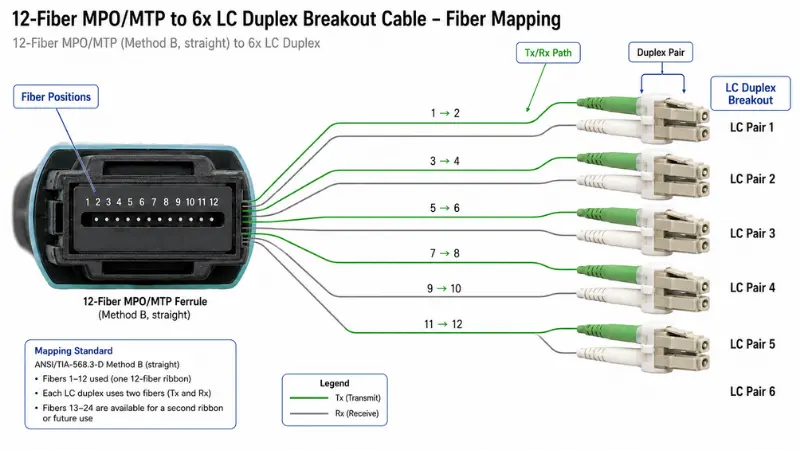

המכלול ממפה כל מיקום של סיבים בתוך חוד הסיבים הרב- לרגל ספציפית בצד הפריצה. המיפוי נשלט על ידי ספירת סיבים וקוטביות, והוא צריך להסכים עם האופטיקה בשני קצוות הערוץ.
ה-MPO/MTP Trunk Side
זהו הקצה הגבוה- בצפיפות. בפריצה למרכז נתונים, מחברים של 8-סיבים ו-12 סיבים הם הנפוצים ביותר, כאשר 16 סיבים ו-24 סיבים משמשים לאופטיקה בנתיב גבוה יותר ותיקון צפוף מאוד. תראה גם "MPO" וגם "MTP" בגיליונות הנתונים. MPO הוא הממשק הגנרי המוגדר בIEC 61754-7 של US Conec ויצרנים אחרים, בעוד ש-MTP הוא הסימן המסחרי הרשום של- Conec, גרסת-ביצועים גבוהים של אותו מחבר, הבנויה עם חוזים צפים וסובלנות סיכות-הדוקות יותר לאובדן נמוך יותר. הם ניתנים זה לזה לחלוטין, כך שהשאלה המעשית היא לא התג אלא המין, הקוטביות והציון שאתה מציין. אם הטרמינולוגיה עדיין מדאיגה אותך, הפירוט שלנו שלהבדלים אמיתיים בין MPO ל-MTPמכסה אותו בשפה פשוטה.
הצד של הפריצה (Fanout).
דופלקס LC שולט בקצה הפריצה מכיוון ש-LC הוא ממשק הדופלקס הסטנדרטי ברוב המתגים, השרתים והמקלטים. ספירת הסיבים קובעת כמה רגליים דופלקסות תקבלו:

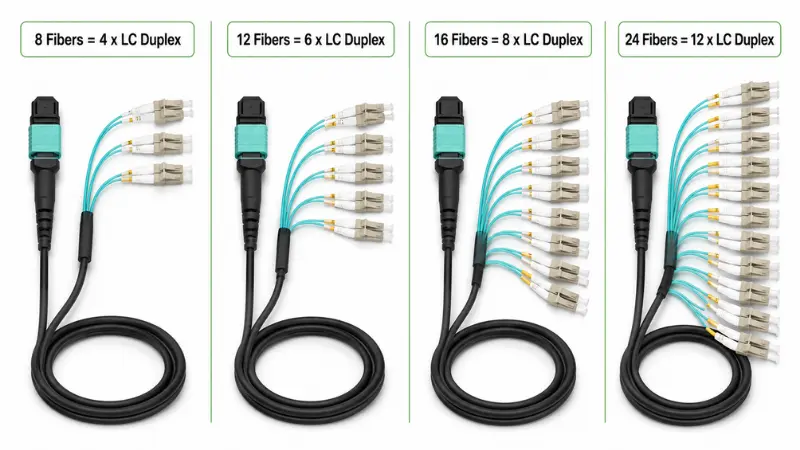

| ספירת סיבי MPO | פריצה אופיינית | איפה זה מתאים |
|---|---|---|
| 8 סיבים | 4 x LC דופלקס | 4 קישורים דופלקסים, שימוש מלא בסיבים (ללא סיבים סרק) |
| 12 סיבים | 6 x LC דופלקס, או 4 זוגות פעילים עם 4 סיבים סרק בחלק מקישורי SR4 | כבלים מובנים ופריצת 40G/100G SR4 |
| 16 סיבים | 8 x LC דופלקס | אופטיקה של 8-נתיבים כגון 400G-SR8 |
| 24 סיבים | 12 x LC דופלקס | שדות טלאים בצפיפות- גבוהה (צריך תיוג ברור) |
נתיב הקוטביות Tx/Rx
כל קישור דופלקס צריך לנחות לשדר בצד אחד ולקבל בצד השני. במערכת מקבילה כבל הפריצה, תא המטען, המתאמים וחוטי התיקון תורמים כל אחד לנתיב זה. קבל אלמנט אחד לאחור והמחברים עדיין יישבו, אבל הנתיב האופטי נשבר. זו הסיבה שסוג A, סוג B וסוג C לעולם אינם ניתנים להחלפה, ומדוע הקוטביות היא החלטה ברמת ערוץ- ולא בחירה בכל- כבל. נרחיב על כך להלן.
סוגי כבלי פריצת MPO
"כבל פריצת MPO" הוא משפחה, לא חלק אחד. שני כבלים שנראים זהים יכולים להתנהג אחרת לגמרי. הדרך המעשית לציין אחד היא ללכת דרך הצירים האלה:
- לפי ספירת סיבים:8, 12, 16 או 24 סיבים. זו ההחלטה הראשונה והיא נובעת ישירות מכמה קישורים דופלקסים אתה צריך.
- על ידי מחבר פריצה:LC דופלקס הוא סטנדרטי; SC ו-FC מופיעים במכשירי טלקום ומכשור מדור קודם.
- לפי מצב סיבים:multimode (OM3, OM4, OM5) לטווח קצר, או מצב- יחיד (OS2) למרחקים ארוכים יותר. לִרְאוֹתמצב יחיד- לעומת סיב רב-מצביאם אינך בטוח למה הקישור מתקשר.
- לפי קוטביות:סוג A, סוג B או סוג C, מותאם לערוץ.
- לפי מין MPO:מוצמד (זכר) או לא מוצמד (נקבה).
- על ידי פוליש מחבר:UPC או APC. MPO במצב-יחיד הוא כמעט תמיד APC; multimode הוא בדרך כלל מחשב שטוח.
- לפי ז'קט ובנייה:PVC, LSZH, riser, או מליאה; מעוגלות-מקטורן יחיד לעומת רגליים בעלות ז'קט בנפרד; סטנדרטי או משוריין.
- לפי ציון הפסד:מחברים סטנדרטיים-אובדן-אובדן נמוך, מה שחשוב כאשר תקציב החשמל מצומצם.
מנקודת מבט של ספק: התחל את המפרט מגיליון הנתונים של מקלט המשדר ומהפאנל שבו הוא נוחת, לא מקטלוג הכבלים. כמעט כל סדר שגוי שאנו רואים נובע מבחירת מספר חלק תחילה ו-התאמת הערוץ לאחור.

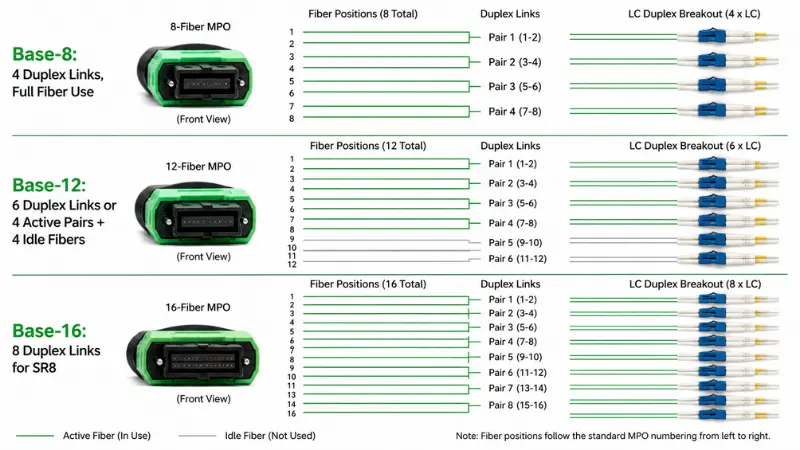

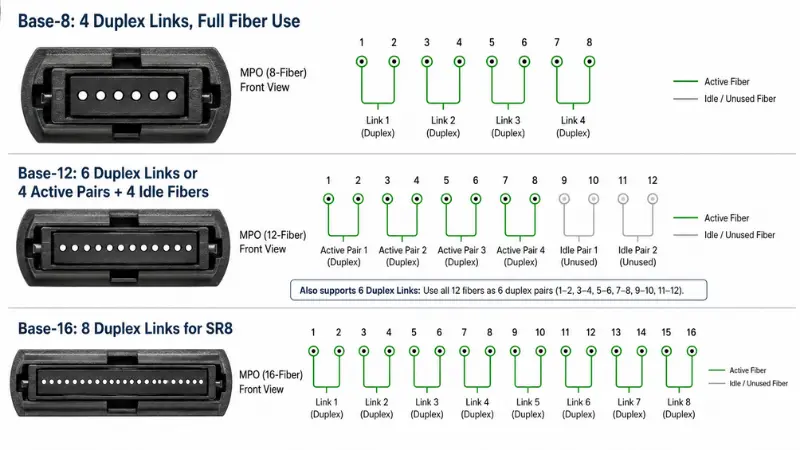

בסיס 8 מול בסיס 12 מול בסיס 16
זוהי השאלה השנייה- ברמה השנייה שספירת הסיבים לבדה אינה עונה עליה, ושם הרבה "הוכחה עתידית- משתבשת. המספר "בסיס" הוא תוספת הסיבים שהכבלים בנוי סביבו.
| מַעֲרֶכֶת | שימוש בסיבים עבור אופטיקה מקבילה | הכי מתאים ל |
|---|---|---|
| בסיס-8 | ניצול של 100% עבור אופטיקה של 4 נתיבים (8 סיבים=4 דופלקס) | 40G-SR4, 100G-SR4, 400G-פריצת DR4 ללא סיבים סרק |
| בסיס-12 | עבור SR4 על MPO של 12 סיבים, רק 8 מתוך 12 סיבים נושאים תעבורה | התקנות מדור קודם ותא מטען דופלקס מקורי של 12 סיבים (6 x LC) |
| בסיס-16 | ניצול של 100% עבור אופטיקה בעלת 8 נתיבים (16 סיבים=8 דופלקס) | 400G-SR8 ונתיב ההגירה לכיוון 800G |
הנקודה שלעתים קרובות מפספסים: MPO של 12-סיבים המשמש לערוץ SR4 של 40G או 100G משאיר ארבעה סיבים כהים. זה לא פגם, אבל זה אומר שפריצת Base-8 היא בדרך כלל הבחירה הנקייה והחסכונית יותר לפריצה עם ארבעה נתיבים, בעוד Base-12 הגיוני כאשר תא המטען נושא באמת שישה קישורים דופלקסים. קצבי ה-Ethernet וספירת הנתיבים מאחורי כל זה מוגדרים על ידיקבוצת עבודה IEEE 802.3(אופטיקה מקבילה של 40G/100G ב-802.3ba, 200G/400G ב-802.3bs).
קוטביות סוג A מול סוג B מול קוטביות מסוג C
קוטביות היא הסיבה הנפוצה ביותר לכך שקישור MPO שהותקן לאחרונה אינו פועל. שלוש השיטות הקלאסיות נבדלות באופן שבו תא המטען מחווט ואיזה חוטי תיקון משלימים את הדרך.
| שִׁיטָה | סוג תא המטען | מתאם מערך | חוטי תיקון דופלקס | הערות |
|---|---|---|---|---|
| שיטה א' | הקלד A, ישר-דרך | מקש-מעלה עד מקש-למטה | A-to-B בצד אחד, A-to-A בצד השני | גמיש, אבל צריך שני סוגי פתקים- |
| שיטה ב' | סוג ב', הפוך | מקש-עד מפתח-מעלה | A-to-B בשני הקצוות | תיקון יחיד-סוג כבל; בשימוש נרחב עבור אופטיקה מקבילה |
| שיטה ג' | סוג C, זוג-גזע מתהפך | מקש-מעלה עד מקש-למטה | A-to-B בשני הקצוות | כפכפים מטופלים בתוך תא המטען; נפוץ עבור דופלקס מדור קודם |
כיצד לבחור, בפועל: בחרו שיטה אחת לכל ההתקנה ושמרו עליה עקבית מקצה לקצה. עבור פריצת אופטיקה מקבילה-, שיטה B היא הנפוצה ביותר מכיוון שהיא משתמשת בסוג כבל תיקון אחד- ונמנעת משידור מקרי-לשידור-שיוך. התקן ANSI/TIA-568.3-Eפורמליזציה של שיטות A, B ו-C, ומאז העדכון שלה ב-2022, מוסיפה שתי שיטות "אוניברסליות" (U1 ו-U2) המאפשרות לך להשתמש באותם מודולים וחוטים בשני הקצוות של טראנק מסוג-B. אם העיצוב שלך בנוי סביב קלטות, עקוב אחר סכימת הקוטביות שמערכת הקסטות מציינת במקום סכימות ערבוב. לרקע על המקום שבו קישוריות המערך יושבת מול דופלקס, עיין במדריך שלנוLC לעומת MTP/MPO בכבלים בצפיפות גבוהה-.

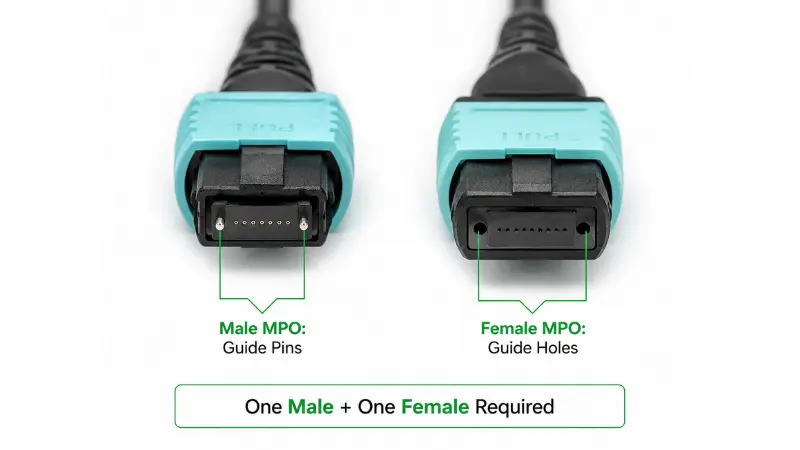

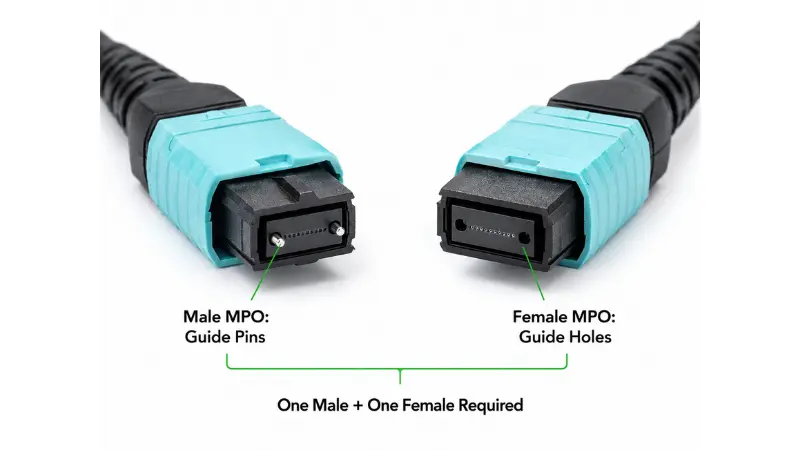

MPO זכר לעומת נקבה: איך לבחור?
מגדר MPO עוסק בפינים המנחים בחוס. למחבר מוצמד (זכר) יש שני פיני מתכת; למחבר לא מוצמד (נקבה) יש את החורים התואמים. הכלל הוא מוחלט: כל זוג מזווג חייב להיות אחד מוצמד ואחד לא מוצמד. שני מחברים מוצמדים מתנגשים פיזית ויכולים למעוך את הפינים או לשבב את החוד; לשני מחברים לא מוצמדים אין מה ליישר אותם והם לא יישבו בצורה נכונה.
בפריסה טיפוסית של פריצה, יציאות מקלט-משדר אופטיות-מקבילות אינן מחוברות בדרך כלל, ולכן רגל ה-MPO שמתחברת למקלט המשדר מוצמדת בדרך כלל. בצד השני, המין תלוי במתאם, בקלטת או בתא המטען שהוא מזדווג איתו. אשר תמיד את מין יציאת מקלט המשדר מול גליון הנתונים שלו ובדוק את המין שהוצג על ידיךמתאמי MPO/MTPלפני שתתקן את מגדר הכבל. פרמטר אחד זה מונע גם קישורים מתים וגם נזק פיזי.

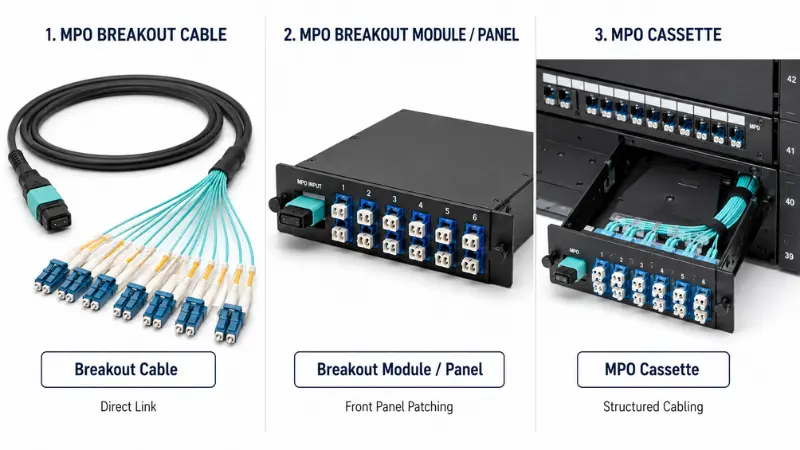

MPO Breakout Cable לעומת מודול לעומת קסטה
שלושת אלה קשורים זה לזה אבל פותרים בעיות שונות. הבחירה מסתכמת בכמה מובנה וניתן לתחזוקה הקישור צריך להיות.
| אוֹפְּצִיָה | מה זה | הכי טוב עבור | יתרון עיקרי |
|---|---|---|---|
| כבל פריצה | מאוורר MPO/MTP אחד ישירות לרגלי LC, SC או FC | אותם קישורי ציוד-, פריסה מהירה | פשוט, חוסך מקום-, הכי פחות נקודות חיבור |
| מודול/פאנל פריצה | מודול המקבל קלט MPO ומציג יציאות LC/SC בחזית | קישורי-תדפים בין ושדות תיקון מאורגנים | תיקון לוח-קדמי, תיוג, תחזוקה קלה יותר |
| קלטת MPO | קסטה מודולרית בתוך פאנל תיקון הממיר את תא המטען של MPO לדופלקס | כבלים מובנים וניתנים להרחבה | נקי מהלכים, הוספות ושינויים |
השתמשו ב-fanout רופף כאשר המסלול קצר והחיבור ישיר. ברגע שקישור חוצה מתלים או יראה שינויים תכופים, אקלטת MPOאו פאנל בדרך כלל משלם על עצמו בפתרון בעיות ותוויות קלות יותר.

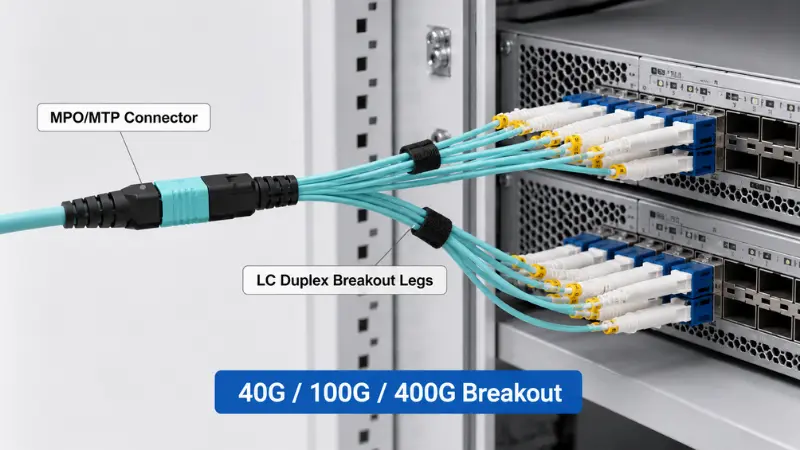

יישומים נפוצים
40G עד 4x10G Breakout
יציאת 40G QSFP+ SR4 נושאת ארבעה נתיבי 10G על פני שמונה סיבים. כאשר המתג והאופטיקה תומכים במצב פריצה, מכלול MPO-to-LC מפצל אותו לארבעה קישורי דופלקס 10G-SR עצמאיים. זו אחת הסיבות הנפוצות ביותר שאנשים קונים כבלי פריצה.
100G עד 4x25G Breakout
יציאת 100G QSFP28 SR4 פועלת באותו אופן, ומתפצלת לארבעה קישורי 25G על פני שמונה סיבים. בחירת המצב והציון הנכונים כאן חשובה מכיוון שהתקציב לכל-נתיב מצומצם יותר; ההליכה שלנו עלכיצד לבחור כבלים 100Gנכנס לפשרות-.
400G: היכן הפריצה חלה ואינה חלה
400G הוא המקום שבו הנחת "פריצת MPO לכל דבר" נכשלת. זה תלוי לחלוטין בממשק המשדר:
- 400G-DR4משתמש ב-8 סיבים במצב-יחיד (ארבעה נתיבים של 100G) ומתפרץ בצורה נקייה ל-4 x 100G על גבי Base-8 MPO.
- 400G-SR8משתמש ב-16 סיבים מולטי-מודים (שמונה נתיבים של 50G) על Base-16 MPO ויכול לפרוץ ל-8 x 50G או 2 x 200G.
- 400G-FR4 ו-LR4הם ממשקים דופלקסים במצב יחיד- המשתמשים בריבוי אורך גל על פני זוג LC יחיד. הם אינם משתמשים בסיבים מקבילים, כך שכבל פריצת MPO אינו חל כלל.
אז לפני בחירת פריצת 400G כלשהי, קרא תחילה את מפרט המודול האופטי. גורם הצורה (QSFP-DD, OSFP) לא אומר לך את מפת הסיבים; סוג הממשק עושה זאת.
איפה הכבלים האלה מופיעים?
בתים אופייניים למכלולי פריצת MPO כוללים בד-עלים בשדרה, מעבר-ל-קישורי שרת, רשתות אחסון, שדות חיבור- חוצים, חדרי טלקום, עמודי שדרה בקמפוס ופאנלים צפופים.
דוגמאות תצורה נפוצות
אלו הן התצורות שרוב הפרויקטים מזמינים בפועל, עם המוצרים התואמים לכל אחד:
| תְצוּרָה | שימוש נפוץ | הערות |
|---|---|---|
| MTP 8 סיבים ל-4x LC דופלקס | פריצת 40G / 100G SR4 | בסיס-8, שימוש מלא בסיבים, ללא גדילי סרק |
| MPO 12 סיבים עד 6x LC דופלקס | כבלים מובנים וגזעי דופלקס | עבור קישורי SR4, 4 מתוך 12 סיבים עשויים להישאר כהים |
| רתמת MTP 24 סיבים ל-FC/APC | תיקון מצב יחיד-בצפיפות גבוהה- | אשרו ליטוש APC ותווית רגליים ברורה |
מתי לא להשתמש בכבל פריצת MPO?
נפנוף רופף הוא הכלי הלא נכון כאשר:
- הקישור פועל בין מתלים או חדרים ויראה מהלכים, הוספות ושינויים קבועים. תא מטען פלוס קסטה או פאנל נקיים וקלים יותר לתחזוקה.
- אתה זקוק לתיקון-חזית ותיוג עמיד לצוות התפעול.
- היציאה אינה תומכת במצב פריצה, או שהממשק הוא מסוג דופלקס כגון 400G-FR4 שאין לו סיבים מקבילים לפרוץ.
- העיצוב יערבב מצב יחיד- ורב מצב בערוץ אחד, דבר שאינו מותר.
- תקציב החשמל כבר מצומצם ומערכת נוספת של זוגות מחברים תאכל את השוליים.
מפרט מפתח לאישור לפני ההזמנה
רוב כשלי השדה נובעים מכך שאחד מאלה היה שגוי. אשר כל אחד נגד הערוץ, לא הכבל בלבד.
- ספירת סיבים.הגזר את זה ממספר הקישורים הדופלקסים שאתה צריך: ארבעה קישורים לסיבים 8-, שישה ל-12 סיבים, 12 עד 24 סיבים. להתנגד לצפיפות קניית יתר "למקרה".
- קוטביות.נעל סוג A, B או C על פני כל הנתיב: משדרים, מטען, קלטות וחוטי תיקון.
- סוג מחבר ומין.MPO או MTP; הצמד או בטל את ההצמדה של כל קצה; אוריינטציה מפתח; LC/SC/FC בצד הפריצה; UPC או APC.
- מצב סיבים.התאם את האופטיקה. OM3/OM4 לטווח קצר של ריבוי מצבים, OS2 יחיד-מצב למרחק. אם אתה שוקל ציונים, ההערות שלנו עלOM1 עד OM5 multimodeלהגדיר את גבולות הטווח.
- ז'קט ובנייה.PVC, LSZH, riser, או מליאה כדי להתאים את הסביבה, בתוספת קוטר, רדיוס כיפוף, והאם הרגליים זקוקות למעיל או שריון בודדים.
- אורך פריצה ותווית.אורך המחבר-ל-מחבר חייב להתאים למתלה; קצר מדי צובט את המסלול, ארוך מדי מבלבל אותו. כל רגל צריכה להיות מתויגת במפת הנמל שלך.
- אובדן הכנסה ודוח בדיקה.עבור קישורים-במהירות גבוהה, מחברים עם אובדן- נמוך מגנים על התקציב. המסביר שלנו עלאובדן החדרה בחוטי תיקון סיביםמראה מדוע חשובות כמה עשיריות מ-dB כאשר מספר זוגות מחברים נערמים.
רשימת RFQ עבור כבלי פריצת MPO מותאמים אישית
כאשר אתה שולח בקשה להצעת מחיר, הכללת רשימה זו מלפנים מסירה את רוב-ו-הלאה ומונעת עיבוד חוזר:
For project orders, ask the supplier to label each leg according to your rack layout and to confirm pinning and polarity with a wiring diagram before production. You can שלח לנו את פרטי הקישור שלךואנו נחזיר תצורה כנגד רשימת הבדיקה הזו.
מה דוח בדיקה צריך לכלול?
דוח בדיקת מפעל משמעותי עבור מכלול פריצה צריך לכלול, לכל הפחות:
- אובדן הכנסה לכל מחבר או לכל סיב, כנגד הדרגה שהזמנת
- אובדן החזר, במיוחד עבור מכלול APC ו-מצב יחיד
- אימות קוטביות או מפת תיל המוכיחה את נתיב ה-Tx/Rx
- תוצאות-סוף בדיקת פנים (קריטריוני הקבלה של IEC 61300-3-35 הם ההתייחסות הנפוצה)
- סוג סיבים, סוג מחבר ופוליש
- אורך הרכבה ומספר סידורי לעקיבות
רשימת בחירה בת 5 שלבים
- שלב 1 - הגדר את הקישור.40G עד 4x10G, 100G עד 4x25G, פריצת פאנל, מעבר-לשרת-או חוצה-חיבור? רשום את ספירת הקישורים הדופלקסים.
- שלב 2 - קרא את ממשק הציוד.אשר מגיליון הנתונים שהיציאה תומכת במצב פריצה ובאיזה מפת סיבים הממשק משתמש.
- שלב 3 - הגדר את ספירת הסיבים ואת הבסיס.התאימו את Base-8/12/16 לספירת הנתיבים כדי שלא תתקוף סיבים או תשלם יותר מדי.
- שלב 4 - תקן קוטביות ומגדר.בחר את השיטה עבור כל הערוץ ואת המגדר המוצמד/לא מוצמד לכל קצה.
- שלב 5 - סיים את הפרטים הפיזיים.מצב סיבים, פוליש, ז'קט, אורך כולל ופריצה, תיוג ודוח הבדיקה.
טעויות נפוצות שיש להימנע מהן?
- מתייחסים לכל כבלי הפריצה כאל אותו הדבר.מראה דומה מסתיר קוטביות, ספירה, הצמדה ומיפוי שונים. קרא את מפרט החלק בכל פעם.
- השארת קוטביות עד יום ההתקנה.תיקון זה מאוחר יותר יכול להיות החלפת כבלים, מתאמים או כבלים שלמים. עצב אותו לפני ההזמנה.
- שילוב UPC עם APC.לשניהם יש גיאומטריית קצה- שונה ולעולם אין לחבר אותם; ההערה שלנו בנושאPC, UPC ו-APC-פניםמסביר מדוע ערבוב ביניהם משפיל או פוגע בקישור.
- מצב סיבים לא תואם.מצב-יחיד ורב-מוד אינם ניתנים להחלפה; התאימו את הכבל לאופטיקה ולמרחק.
- דילוג על ניקיון ובדיקה.חיסום MPO מזוהם אחד משבש כמה ערוצים בבת אחת. עקוב כמו שצריךניקוי ובדיקה של מחברי סיביםלפני כל הזדווגות, במיוחד בקישורים-במהירות גבוהה.
שאלות נפוצות
מה ההבדל בין MPO ל-MTP?
MPO הוא התקן הגנרי של מחברים מרובי-סיבים. MTP הוא הגרסה המסחרית של US Conec, המדויקת יותר-של מחבר MPO. הם ניתנים זה לזה, אז אשרו מגדר, קוטביות וציון במקום לדאוג לגבי השם.
מהו כבל פריצת MPO ל-LC?
זהו מכלול עם מחבר MPO/MTP אחד בקצה המטען וכמה מחברי LC בצד השני, המשמש לפיצול ערוץ מקביל לקישורי דופלקס בודדים כגון 4 x 10G או 4 x 25G.
מה ההבדל בין כבל פריצה לכבל מטען MPO?
לכבל תא המטען יש מחברי MPO/MTP בשני הקצוות והוא מיועד לעבור לדופלקס דרך קלטת או מודול. כבל פריצה הופך למחברים בודדים ישירות, ללא צורך בלוח.
מהו כבל פריצת MPO מסוג B?
סוג B מתייחס לקוטביות הפוכה (מפתח-עד מפתח-מעלה). הוא נמצא בשימוש נרחב עבור אופטיקה מקבילה מכיוון שהוא מאפשר תיקון-כבל יחיד ומקטין את הסיכוי לשידור-לשידור-שגיאות.
האם כבלי פריצת MPO צריכים מחברים זכר או נקבה?
כל זוג מזווג חייב להיות אחד מוצמד (זכר) ואחד לא מוצמד (נקבה). מגדר הכבל הנכון תלוי ביציאת מקלט המשדר ובמתאם או הקסטה שהוא פוגש, אז אשר את שניהם לפני ההזמנה.
מהי פריצת Base-8 לעומת Base-12 MPO?
בסיס-8 משתמש בשמונה-מרווחי סיבים ומשתמש במלואו בסיבים עבור אופטיקה של ארבעה-נתיבים. בסיס-12 משתמש ב-12 ויכול להשאיר ארבעה סיבים כהים בקישור SR4. Base-8 הוא בדרך כלל נקי יותר עבור פריצה עם ארבעה נתיבים; Base-12 מתאים לגזעי שישה דופלקסים מקומיים.
האם כבלי פריצת MPO יכולים לתמוך ב-400G?
הם יכולים להיות חלק ממערכות 400G כגון DR4 (8 סיבים) ו-SR8 (16 סיבים), אך ממשקי דופלקס כמו FR4 ו-LR4 אינם משתמשים בסיבים מקבילים ואינם ניתנים לניתוק. בדוק תחילה את מפרט המודול האופטי.
איזה מידע עלי לספק להצעת מחיר?
קצב נתונים, סוג מקלט משדר, מצב סיבים, ספירת סיבים ובסיס, סוג מחבר וליטוש, מגדר MPO, שיטת קוטביות, אורך כולל ופריצה, דירוג המעיל ודו"ח הבדיקה שאתה צריך.
טייק אווי מפתח
כבל פריצת MPO הוא הדרך הישירה ביותר להפוך יציאה מקבילה לקישורי דופלקס בודדים, אבל המחבר הוא החלק הקל. הקישור עובד או נכשל בספירת הסיבים, סוג הבסיס, הקוטביות, המגדר, מצב הסיבים ומפת הפריצה, שכולם צריכים להסכים על פני הערוץ כולו. החלט את אלה כעיצוב ברמת ערוץ-, התאם את התצורה לממשק מקלט המשדר בפועל, ואשר את הקוטביות, ההצמדה ואת דוח הבדיקה לפני הייצור. עבור קישורים בין- או קישורים המשתנים לעתים תכופות, שקלו קלטת או פאנל מול מניפה רופפת. עם מהירות היציאה, ספירת הסיבים, הקוטביות והמגדר שלך מסודרים, ספק יכול להפוך את המכלול הנכון במהירות ועם הרבה פחות סיכון התקנה.
