בדים של מרכזי נתונים ממשיכים להיות צפופים ומהירים יותר. כשהארונות מתמלאים והקישורים עוברים מ-10G ל-40G, 100G והלאה לכיוון 400G, הפעלת מגשרים דופלקסים בודדים מנקודה-ל-נקודה מפסיקה לשנות את קנה המידה - את מילוי המסלולים, התווית מתקלקלת, וכל מהלך או הוספה הופכים לציד דרך צרור רופף. זו הבעיה שקלטת MPO/MTP בנויה לפתור.
קלטת MPO/MTP לוקחת ספירת מכלול-סיבים- גבוהה ומפרקת אותו ליציאות LC או SC המוכרות שהמתגים והשרתים שלך מתחברים אליהן בפועל. עם ביצוע טוב, זה נותן לך תיקון בצפיפות- גבוהה, מהיר להתקנה, צפוי לתחזוקה ומוכן להעברה. מדריך זה מסביר מהם המודולים הללו, הסוגים והתצורות שתראו, כיצד פועלת הקוטביות, היכן הם מתאימים וכיצד לבחור אחד מבלי להזמין את החלק הלא נכון. אם אתה עדיין שוקל מחברי מערך מול דופלקס, הסקירה הכללית שלנו עלLC לעומת MTP/MPO בעיצובים-בצפיפות גבוהההוא בן לוויה שימושי.
מהי קלטת MPO/MTP?

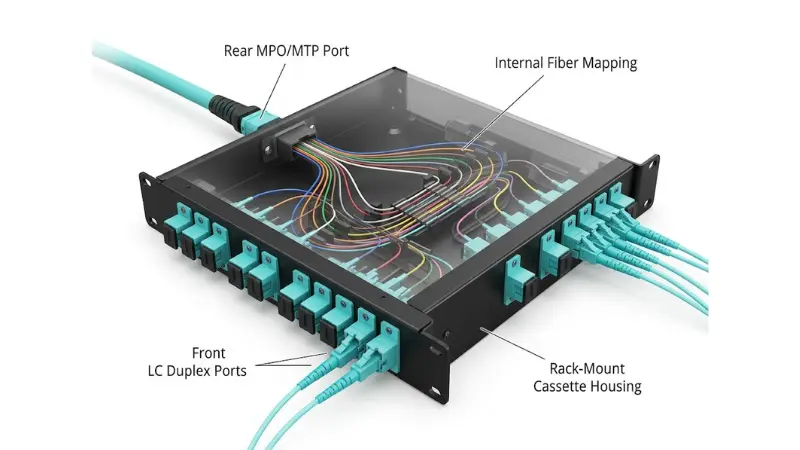

קלטת MPO/MTP היא מודול סיבים-מסוגר מראש-ניתן להרכבה. בחלק האחורי יש מתאם מערך MPO/MTP אחד או יותר - ממשק תא המטען - והחלק הקדמי נושא שורה של מתאמי LC (בדרך כלל דופלקס) או SC לתיקון. בתוך המארז, סרט קצר או פיתול ממפה כל מיקום סיבים במערך ליציאה צדדית- קדמית ספציפית.
המיפוי הפנימי הזה הוא כל העניין: הוא קבוע במפעל ונבדק לפני המשלוח, כך שהקשר בין מיקומי המערך האחורי ליציאות הקדמיות צפוי. חיזוי זה הוא גם הסיבה לכך שקוטביות (המכוסה להלן) צריכה להיות מתוכננת כמערכת ולא קבועה באתר. בפריסה טיפוסית, יציאת ה-MPO/MTP האחורית נוחתת על עמוד שדרה גבוה של-סיבים-, ויציאות ה-LC או SC הקדמיות נותנות לציוד ממשק נקי וסטנדרטי שאפשר להתאים אליו.

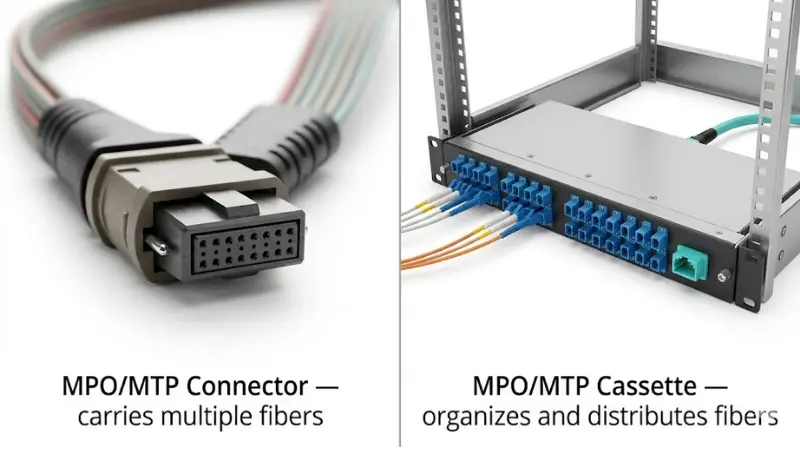

מחבר MPO/MTP לעומת קלטת MPO/MTP
שני המונחים האלה מתנהלים בצורה רופפת, אבל הם לא אותו דבר.
אמחבר MPO(Multi-fiber Push-On) הוא המחבר עצמו: גוף יחיד המחזיק מספר סיבים בחוזת MT מדויקת, עם פינים מנחים המגדירים ממשק זכר (מוצמד) או נקבה (לא מוצמד). MTP היא גרסה רשומה, בעלת סובלנות- גבוהה יותר של מחבר MPO מבית US Conec; לפי הUS Conec שאלות נפוצות, המותג MTP מתוכנן לשיפור ביצועים אופטיים ומכאניים תוך שמירה על MPO תואם-תקנים. שניהם מוגדרים על ידי אותם תקני שילוב - IEC 61754-7 ו-TIA-604-5 (FOCIS 5), כמוFluke Networks מסכמת- כך שכל מחברי MTP הם מחברי MPO, אבל לא כל MPO הוא MTP.
קלטת היא המודול המכיל את המחבר בתוספת ניתוב הסיבים הפנימי ואת יציאות המתאם הקדמיות. במילים פשוטות: המחבר נושא את הסיבים, בעוד שהקלטת מארגנת ומפיצה אותם בתוך פאנל או מארז.

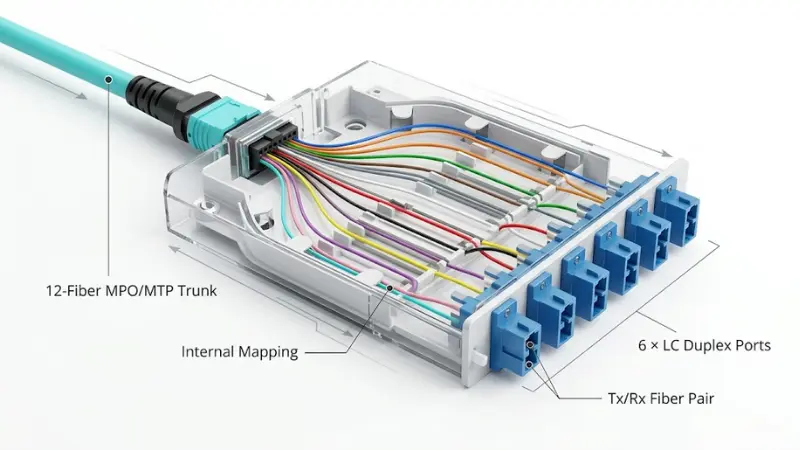

כיצד פועלת קלטת MPO/MTP? דוגמה של 12 סיבים?

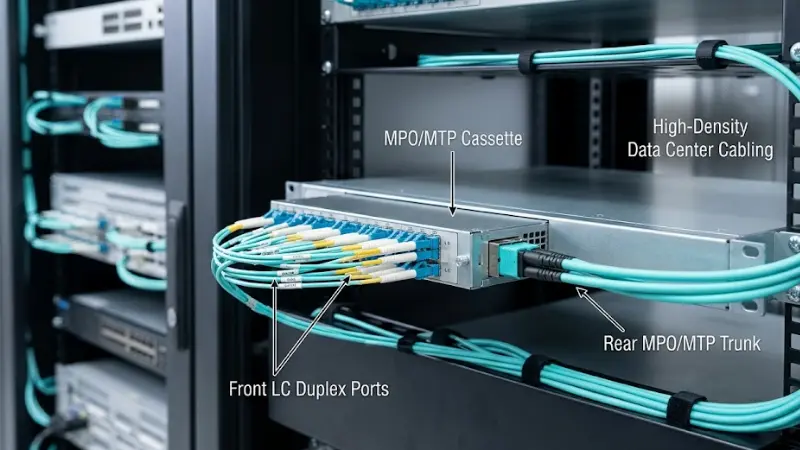

לקלטת משותפת יש שני צדדים: יציאת MPO/MTP בחלק האחורי עבורכבל מטען MPO/MTP, ויציאות LC או SC בחזית עבור כבלי תיקון.
קח תא מטען MPO 12-סיבים שנחת מאחור. כל יציאת LC קדמית היא דופלקס - שני סיבים, אחד משדר ואחד קליטה. אז שנים עשר סיבים ממפים לשש יציאות דופלקס LC (שנים עשר מיקומי סימפלקס). לאחר מכן, טכנאי משתמש במגשרים דופלקסים סטנדרטיים מסוג LC כדי להגיע למתגים, שרתים או פאנל אחר. עמוד השדרה נשאר קומפקטי כתא מטען יחיד, בעוד שהחלק הקדמי נשאר גמיש וקל לתיקון. אם קונספט הדופלקס חדש, ראה את ההבדל ביניהםדופלקס וסימפלקסקשרים.
סוגים נפוצים של קלטות MPO/MTP
"קסטה" היא קטגוריה, לא חלק אחד. לפני שתציין אחד, החלט היכן אתה יושב על כל אחד מהצירים הבאים:
- ממשק קדמי:MPO/MTP-to-LC (הנפוץ ביותר במרכזי נתונים), או MPO/MTP-to-SC עבור כמה סביבות ארגוניות, טלקום וסביבות מדור קודם.
- ספירת סיבים:8-סיבים, 12 סיבים ו-24 סיבים הם סטנדרטיים, כאשר 16 סיבים מופיעים עבור אופטיקה מקבילה של 400G/800G. 8-קסטות סיבים מסתדרות באופן טבעי עם מקלטי משדר מקבילים ארבעה נתיבים, בעוד ש-12 סיבים הוא סוס העבודה לפריצה לשישה LC דופלקסים. שימושים טיפוסיים במבנה 8 סיבים8-מכלול MTP-ל-LCבצד תא המטען.
- מצב סיבים:multimode (OM3, OM4, OM5) לטווחים קצרים של מרכז נתונים, או מצב- יחיד (OS2) לריצות ארוכות יותר ומפות דרכים-במהירות גבוהות יותר. כבלי הקסטה, המטען והטלאי חייבים לחלוק את אותו מצב.
- סוג קוטביות:סוג A, B, C או אחד מהסוגים האוניברסליים החדשים יותר - זה צריך להתאים לשאר הערוץ.
- ציון הפסד-הוספה:רכיבים סטנדרטיים לעומת -אובדן נמוך (נקרא לפעמים "עילית"), מה שחשוב ביותר כאשר תקציב הקישור מצומצם.

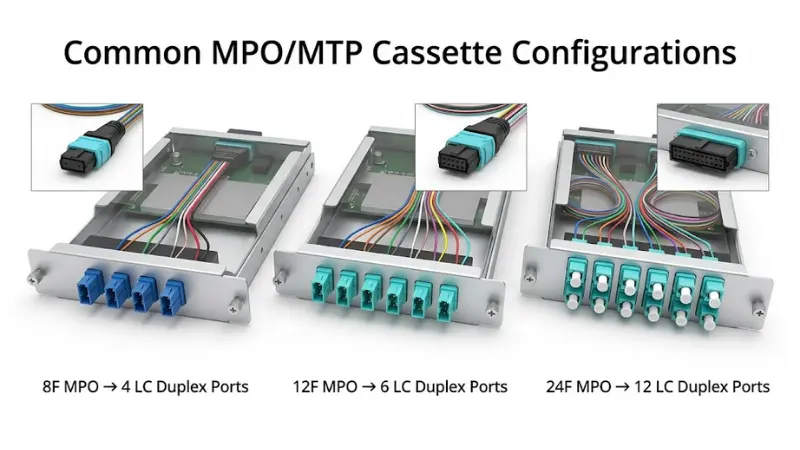

תצורות קלטת MPO/MTP טיפוסיות
רוב הקלטות בעולם האמיתי- נכללות בקומץ של פריצות סטנדרטיות. התאמת אחד למקלט המשדר ולספירת היציאות מלפנים מונעת הפתעות בהתקנה.
| אחורי (צד תא המטען) | מיפוי פנימי | קדמי (צד ציוד) | שימוש אופייני |
|---|---|---|---|
| MPO 1 × 12 סיבים | 12 סיבים → 6 דופלקסים | 6 × LC דופלקס | ציוד LC 10G על עמוד שדרה של 12 סיבים |
| MPO 2 × 12 סיבים | 24 סיבים → 12 דופלקסים | 12 × LC דופלקס | צפיפות גבוהה יותר במודול 1U יחיד |
| MPO 1 × 24 סיבים | 24 סיבים → 12 דופלקסים | 12 × LC דופלקס | פחות גזעים, עמוד שדרה צפוף יותר |
| MPO 1 × 8 סיבים | 8 סיבים → 4 דופלקסים | 4 × LC דופלקס | פריצת אופטיקה מקבילה של 8 סיבים (למשל קישורים מסוג SR4) |
למבנה מולטי-מוד בטון, אקלטת OM4 MTP בעלת 12 סיביםמהווה נקודת התחלה נפוצה עבור התצורה הראשונה לעיל.

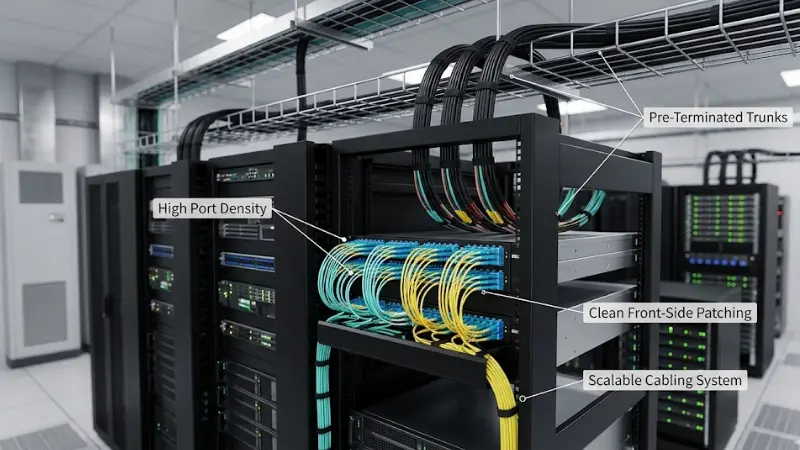

מדוע מרכזי נתונים משתמשים בקלטות MPO/MTP?
צפיפות יציאה גבוהה בפחות שטח מתלה
מטען יחיד של מערך סיבים של 24- מחליף צרור של חוטי דופלקס בודדים, וקלטת 1U יכולה להציג ממנו שתים עשרה יציאות דופלקס LC. אתה מפעיל גזעים עם ספירת סיבים גבוהה לאורך המסלול הראשי ופורץ אותם קרוב לציוד, מה שמפנה מקום בארונות, במגשים ובתעלות היכן שהוא נדיר ביותר.
פריסה מהירה יותר וצפויה יותר
קלטות משתלבות עם מטען-שנגמר,-נבדק במפעל, כך שרוב עבודת המחברים נעשית לפני המסירה. במקום העבודה הופכת "להנחית את תא המטען, להרכיב את הקסטה, לתקן את החזית" - הרבה פחות שחבור או סיום שדה, וזה מה שהופך את לוחות הזמנים הצפופים של הפרויקט למציאותיים.
מהלכים, הוספות ושינויים פשוטים יותר
מכיוון שצד התיקון הקדמי מנותק מעמוד השדרה, טכנאים יכולים -לתקן מחדש יציאות מבלי להפריע לתשתית תא המטען. עבור מתקן שמארגן מחדש מתלים וקישורים באופן קבוע, ההפרדה הזו מורידה את הסיכון לדפוק חיבור לא קשור במהלך שינוי.
נתיב הגירה מובנה ל-40G, 100G ומעלה
כבלים מבוססי מערך- עומדים בבסיס האופטיקה המקבילה, כך שמערכת קלטות שומרת על המפעל מודולרי ככל שמהירויות מטפסות. עם זאת, זה לא אוטומטי: האם קלטת נתונה תומכת בקישור עתידי תלוי בסוג הסיבים, הקוטביות, ספירת הסיבים ותקציב האובדן. מערכת מתוכננת היטב-נותנת לך מרווח גחון; תחת-מצוין לא.

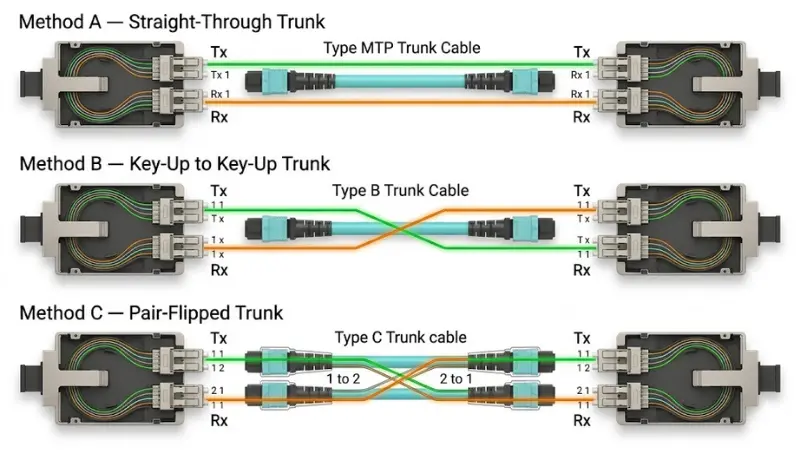

קוטביות קלטת MPO/MTP: שיטות A, B ו-C
קוטביות היא הגורם היחיד שסביר שיהפוך התקנה נקייה-לקישור מת, ולכן היא ראויה ליותר מאזהרת- שורה אחת.
קוטביות פשוט פירושה שכל סיב שידור (Tx) חייב להגיע לסיב קליטה (Rx) בקצה הרחוק. בקישור LC דופלקס רגיל ההצלבה מתרחשת בתוך כבל התיקון הדופלקס. במערכת מערך ההצלבה יכולה להתרחש בתא המטען, בקלטת או בכבל התיקון - ולכן יש לנהל אותו על פני כל הערוץ כעיצוב אחד. תקן TIA-568 מגדיר שלוש שיטות, הבנויות סביב כבלים מסוג A, B ו-C, והגרסה של 2022 (TIA-568.3-E) הוסיפה שתי שיטות "אוניברסליות" (U1 ו-U2) כדי לפשט את יישומי מערך, כמוFluke Networks מסביר.
- שיטה א'משתמש במטען ישר-דרך (מפתח-מעלה למפתח-למטה, כשהמוצלב מטופל בכבלי התיקון - וזו הסיבה שהוא צריך סוג כבל תיקון אחד בקצה אחד ואחד אחר בצד השני. הדרישה המעורבת- הזו היא מקור תכוף לשגיאות הזמנה.
- שיטה ב'משתמש במפתח-עד מפתח-מעל תא המטען ובסוג כבל תיקון יחיד לאורך כל הדרך. הפשטות שלו הופכת אותו לפופולרי עבור אופטיקה מקבילה, אם כי אתה עדיין צריך לאשר את סוג- הפנים (UPC לעומת APC) ופרטי מצב יחיד- לפני שתתקין אותו.
- שיטה ג'הופכת זוגות סיבים בתוך תא המטען. הוא הפחות נפוץ והמורכב ביותר למעקב.
הכלל המעשי: בחרו שיטה אחת ושמרו על תא המטען, הקלטת וחוטי התיקון עקביים איתה. שאל את הספק לאיזה סוג קוטביות בנויה הקסטה ובקש דיאגרמת חיווט, ולאחר מכן אמת את המיפוי בפועל מול מפת סיבים או דוח בדיקה במפעל במקום להניח. לקבלת טיפול-בשפה פשוטה-תשלומים אלו, זהמבט אמיתי- על סיב MPO/MTPשווה לקרוא לפני שאתה מזמין.
היכן משתמשים בקלטות MPO/MTP?
עבור-ל-תיקון-פאנל וכבלים מובנים
קלטות מותקנות בלוחות תיקון סיבים כדי ליצור חיבורים מסודרים בין מתגים למערכת הכבלים המובנית - יציאות LC קדמיות לתיקון קל, תא מטען MPO/MTP מאחור. זהו התפקיד היומיומי בעיצובי סוף-ה-שורה ואמצע-ה-שורה.
כבל עמוד שדרה ותא מטען בין אזורים
במתקנים גדולים יותר, תא המטען מקשרים בין אזורי ההפצה הראשיים, האופקיים והציוד (MDA, HDA, EDA), וקסטות מחלקות את סיבי המטען הללו ליציאות שמישות בכל אזור. אOM3 12-מטען MPO סיביהוא מרכיב עמוד שדרה טיפוסי המזין את הפריצות הללו.
הגירה של 10G-ל-40G/100G
רשתות רבות מתקנות LC עבור 10G כיום, אך זקוקות לנתיב ל-40G או 100G. קלטות מחברות כעת תא מטען- בצפיפות גבוהה לציוד מבוסס LC- תוך שמירה על התאמה של המפעל, וזו אחת הסיבות לכך שתכונות הכבלים של מערך כה כבדות בהדרכה בנושאכיצד לבחור כבלים בסיבים 100G.
חדרי שרתים ארגוניים, חדרי טלקום ואתרי קצה
מודולים אלה אינם מיועדים רק להיפר-סקאלה. חדרי שרתים ארגוניים, ארונות טלקום וארונות קצה-גבוהים, כולם מרוויחים היכן שהמרחב, הארגון ומהירות הפריסה חשובים.
קלטת MPO/MTP לעומת לוח מתאם MPO לעומת כבל פריצה
שלושה מוצרים פותרים בעיות חופפות, ובחירה לא נכונה היא טעות בחירה נפוצה.
| אוֹפְּצִיָה | מה זה עושה | הכי טוב מתי | הנחה- |
|---|---|---|---|
| קלטת MPO/MTP | מודול מאוכסן; מערך אחורי → LC/SC קדמי עם מיפוי מוגדר ונבדק | אתה צריך תיקון LC מנוהל וניתן להחלפה מעמוד שדרה של מערך | עלות גבוהה יותר ליציאה |
| לוח מתאם MPO/MTP | MPO-to-MPO מחיצה לעבור-דרך; ללא פריצה | הציוד הוא MPO-מערך מקורי ומתוקן-ל-מערך | אין פריצת LC; צריך כבלי תיקון MPO |
| כבל פריצה / מאוורר- | מערך בקצה אחד, מספר רגלי LC בצד השני; לא מאוכסן | פריצות נקודה קצרות וקבועות-ל-נקודה | קשה יותר לנהל ולהחליף רגליים רפויות |
אם המתגים שלך חושפים יציאות מערך, אלוח מתאם MPO/MTPיכול להיות כל מה שאתה צריך. עבור ריצה קבועה שבה מודול מאוכסן מוגזם, anכבל פריצת MPO-ל-LCהיא הבחירה הפשוטה יותר.
קלטת MPO/MTP לעומת כבלים דופלקסים מסורתיים
כבלים דופלקסים מסורתיים מתאימים לחלוטין למערכות קטנות. ככל שמספר הקישורים גדל, קשה להתחקות ולנהל מסלולי כבלים בודדים -, וזה המקום שבו גישת הקלטת זוכה במקומה.
| פָּרִיט | כבלים דופלקסים מסורתיים | מערכת קלטות MPO/MTP |
|---|---|---|
| צפיפות כבלים | לְהוֹרִיד | גבוה יותר |
| מהירות התקנה | איטי יותר בעבודות גדולות | מהיר יותר עם תא מטען-מוגדר מראש |
| תַחזוּקָה | עוד חוטים בודדים למעקב | תיקון צד-קדמי, עמוד השדרה לא נגע |
| הכי טוב עבור | קומץ קישורים קבועים | סביבות מודולריות בצפיפות גבוהה- |
| הַגבָּלָה | קשה להרחיב ולנהל כאשר צפוף | עלות גבוהה יותר לכל-יציאה; יש לתכנן קוטביות |
| גודל פרויקט אופייני | חדרים קטנים, כמה ארונות | מרכזי נתונים וארגונים גדולים |
כיצד לבחור את קלטת MPO/MTP הנכונה?
ספירת הנמלים היא החלק הקל. על הקסטה להתאים גם לעיצוב הכבלים, לממשק הציוד ולתקציב הביצועים.
1. סוג ודרגת סיבים
OM3 ו-OM4 multimode מכסים את הטווחים הקצרים האופייניים בתוך מרכז נתונים - מעשרות מטרים עד כמה מאות, תלוי במהירות - בעוד שמצב OS2 יחיד- מטפל בריצות ארוכות יותר ונותן את מירב המרווח למפות-מהירות גבוהות יותר. שמור את כבלי הקסטה, תא המטען והטלאי באותו סוג. אם אתה מחליט בין ציונים, השווהOM3 מול OM4 multimode סיבים, ושקול מולטי מצב מול מצב יחיד- במדריך שלנו למצב יחיד-וסיב רב-מצבי.
2. ספירת סיבים
בחר 8-סיבים כאשר אתה פורץ אופטיקה מקבילה לארבעה-נתיבים, 12-סיבים עבור הפריצה הנפוצה של שישה דופלקסים, ו-24 סיבים כאשר אתה רוצה צפיפות מקסימלית ופחות גזעים. הכניסות הקולטות הן ספירת הנתיבים של מקלט המשדר שלך, מספר יציאות הדופלקס שאתה צריך ותוכנית הצמיחה שלך - לא מספר ברירת מחדל.
3. ממשק קדמי
דופלקס LC הוא סטנדרטי מכיוון ש-LC שולט במתגים, שרתים ומשדרים; SC עדיין מופיע בציוד ארגוני ומדור קודם. אשר את צד הציוד לפני ההזמנה, והתאמת מלאיכבלי תיקון דופלקס LC.
4. שיטת קוטביות
החלט A, B, C או אוניברסלי מוקדם, ולאחר מכן ציין את הקלטת, תא המטען והכבלים שיתאימו. קבל את דיאגרמת החיווט בכתב.
5. מגדר והצמדה
מחברי MPO/MTP מוצמדים (זכר) או בלתי מוצמדים (נקבה), וחיבור מתחבר בצורה נכונה רק בין מגדרים מנוגדים. נעל את המין של הקלטת לעומת תא המטען במהלך התכנון - אי התאמה שהתגלתה באתר פירושה התקנה מאוחרת, לא החלפה מהירה.
6. אובדן הכנסה ותקציב אובדן קישור
כל זוג משודך מוסיף אובדן, וקלטת מציגה ממשקי מחברים משלה, ולכן יש לספור אותו בתקציב הערוץ - ולא להתייחס אליו כ"חינם". ערוצי ריבוי מצבים מהירים- כגון 40GBASE-SR4 ו-100GBASE-SR4 עובדים בתקציב כולל מצומצם, לרוב רק כמה דציבלים על פני כל הקישור, כך שכל זוג מחברים חשוב. כאשר התקציב מצומצם, בחר רכיבים{10}}בהפסדים נמוכים ואמת את הערוץ המלא מול המפרט של מקלט המשדר.
7. תאימות דיור ופאנלים
קלטות מותקנות במתלה-מתלה מארזים ופאנלי תיקון, בדרך כלל 1U או 4U, עם עיצובים הזזה או קבועים. לא כל קלטת מתאימה לכל מארז - אשר גודל, סגנון הרכבה ותאימות ברמת חלק-. אם אתה עדיין בוחר את המארז עצמו, ההשוואה הזו שללוחות תיקון סיבים ו-ODFעוזר.

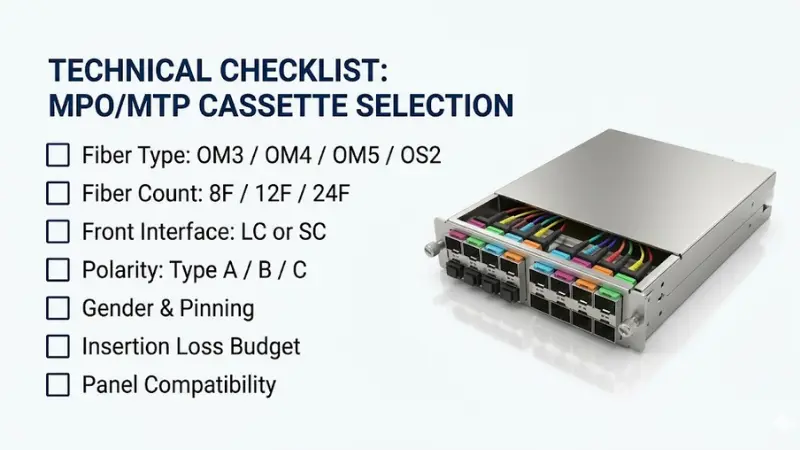

רשימת בדיקה מוקדמת-מהירה:
- סוג ודרגת סיבים קבועים על פני קלטת, תא מטען וחוטים
- ספירת הסיבים תואמת לנתיבי מקלט המשדר ולצורכי היציאה
- ממשק קדמי (LC או SC) אושר כנגד ציוד
- שיטת קוטביות אחת, עם דיאגרמת חיווט בקובץ
- מגדר והצמדה נפתרו בשלב העיצוב
- תקציב אובדן ערוץ מחושב מול מפרט מקלט המשדר
- תאימות המארז מאומתת על ידי מספר חלק
טעויות נפוצות שיש להימנע מהן
הזמנה לפני אישור קוטביות
לְהִסְתָכֵּן:קישורים שאינם מעבירים אור למרות שכל רכיב מחובר פיזית, בנוסף-משלוח מחדש ועיבוד מחדש.מְנִיעָה:ציין את שיטת הקוטביות ובקש את דיאגרמת החיווט לפני שהזמנת הרכש יוצאת.
ערבוב סוגי סיבים או ציונים בערוץ אחד
לְהִסְתָכֵּן:אובדן מופרז או ערוץ מחוץ-מה-מפרט כאשר משולבים רכיבי OM3, OM4 ו-OS2.מְנִיעָה:ציין את הקסטה, תא המטען והכבלים כסט אחד מותאם.
משקיף על תקציב אובדן קישור
לְהִסְתָכֵּן:מערכת מסודרת-שנכשלת במהירות גבוהה מכיוון שהפסד ההכנסה הכולל גבוה מדי.מְנִיעָה:חבר את כל הערוץ והשווה אותו לתקציב המשדר, במיוחד עבור 40G ו-100G.
אי התאמה בין מגדר או הצמדה
לְהִסְתָכֵּן:מחברים שלא יזדווגו והתקנה שנתקעת.מְנִיעָה:מנעול קסטה ומגדר תא המטען במהלך העיצוב, לא במהלך הכבלים.
קנייה במחיר יחידה בלבד
לְהִסְתָכֵּן:אובדן הכנסה לא עקבי, נתוני בדיקה חסרים וקוטביות לא ברורה מהחלקים הזולים ביותר.מְנִיעָה:לדרוש גיליון נתונים ודוח בדיקה של היצרן, ועקביות ערכית על הפריט הנמוך ביותר - עבור מרכז נתונים, ביצועים חוזרים הם החיסכון החשוב.
מתי להשתמש ב-- ומתי לא להשתמש בקלטות של - MPO/MTP?
קלטות הן בחירה חזקה כאשר:
- הפרויקט זקוק לתיקון סיבים בצפיפות גבוהה-
- ציר הזמן של ההתקנה צפוף וזמן סיום השדה מוגבל
- המפעל משתמש בכבלים מובנים עם גזעים ולוחות תיקון
- העברת מהירות עתידית צפויה
- מהלכים, הוספות ושינויים הם תכופים וצריכים להישאר פשוטים
הם עשויים להיות מוגזמים כאשר:
- יש לך רק קומץ קישורים קבועים - מגשרים דופלקסים פשוטים וזולים יותר
- הציוד הוא MPO-מערך מקורי ומתוקן-ל-מערך -. ייתכן שפאנל מתאם יספיק
- לערוץ יש תקציב אובדן מצומצם ביותר וזוגות מחברים רבים - פחות ממשקים מתאימים עשויים לשרת טוב יותר
שאלות שיש לשאול את הספק לפני ההזמנה
- מחבר אחורי: מותג MPO או MTP, איזו ספירת סיבים ואיזה מין (מוצמד או לא מוצמד)?
- סוג פנים-סוף: UPC או APC? (מצב-יחיד הוא בדרך כלל APC.)
- צד קדמי: LC או SC, כמה יציאות דופלקס?
- סוג ודרגת סיבים: OM3, OM4, OM5 או OS2, ואיבוד רגיל או נמוך-?
- קוטביות: סוג A, B, C או אוניברסלי, עם דיאגרמת חיווט?
- ציון הפסד-הכנסה/החזרה-ודוח בדיקה של היצרן לכל קלטת?
- תאימות מארז ומספרי החלקים התואמים?
- תיוג, תצורות מותאמות אישית, כמות הזמנה מינימלית וזמן אספקה בתפזורת?
שאלות נפוצות
מה ההבדל בין קלטת MPO לקלטת MTP?
הקסטה היא אותו סוג של מודול; ההבדל הוא מותג המחברים שבתוכו. MTP היא הגרסה הרשומה של US Conec עם ביצועים גבוהים יותר-של מחבר MPO, תואמת לחלוטין לתקני MPO. קלטת MTP היא קלטת MPO הבנויה עם מחברי מותג MTP-.
כמה יציאות LC מספקת קלטת MPO של 12 סיבים?
שש יציאות דופלקס LC - שנים עשר עמדות סימפלקס. כל יציאת דופלקס משתמשת בשני סיבים (שידור אחד, קבלה אחד), כך ששנים עשר סיבים ממפים לשש יציאות דופלקס.
מה ההבדל בין קלטת MPO ללוח מתאם MPO?
קלטת מוציאה מערך טראנק ליציאות LC (או SC) באמצעות מיפוי פנימי ומוגדר. פאנל מתאם הוא MPO-ל-מחיצת MPO-דרך ללא פריצה - אתה מתקן מערך-ל-מערך משני הצדדים.
האם אני צריך קלטת MPO בהפסד- נמוך עבור 40G או 100G?
לעתים קרובות, כן. לערוצי ריבוי מצבים-גבוהים יש תקציב הכנסה- מצומצם, וכל זוג מחברים משודכים אוכלים אותו. אם לערוץ שלך יש מספר נקודות חיבור או שהוא מתקרב למגבלת המרחק שלו, רכיבי אובדן-נמוכים עוזרים לשמור על הקישור במפרט של מקלט המשדר.
כיצד אוכל להימנע מחוסר התאמה של קוטביות MPO?
בחר שיטת קוטביות אחת, שמור על תא המטען, הקלטת וחוטי התיקון עקביים איתה, השג את דיאגרמת החיווט מהספק שלך, ואמת את המיפוי באמצעות מפת סיבים או דוח בדיקה במקום להניח זאת.
האם אני יכול לערבב סיבי OM3 ו-OM4 באותו קישור?
האור יעבור, אבל אתה מאבד את הביצועים ומגיע לערבות שמגיעות מערוץ אחיד, והתוצאה עלולה לרדת מהמפרט במהירויות גבוהות יותר. ציין סוג סיב בודד לכל ערוץ על פני הקסטה, תא המטען והכבלים.
טייק אווי מפתח
קלטת MPO/MTP היא הגשר המעשי בין עמוד השדרה של מערך לבין יציאות ה-LC או SC שהציוד שלך משתמש בו - היא מספקת צפיפות, פריסה מהירה יותר ושינויים פשוטים יותר, בתנאי שסוג הסיבים, הספירה, הקוטביות ותקציב האובדן מתוכננים יחד ולא בהנחה.
כדי ליישם את זה: מפה תחילה את פריסת המתלה שלך, מהירויות קישור, מרחקים וספירת נתיב משדר. משם, תקן את סוג הסיבים והדרגה, את ספירת הסיבים, את הממשק הקדמי ושיטת קוטביות יחידה, ולאחר מכן הזמינו את הקלטת, כבלי המטען והטלאי כמערכת אחת מותאמת - ובקשו את דוחות הבדיקה לפני משלוח הזמנה בתפזורת.
