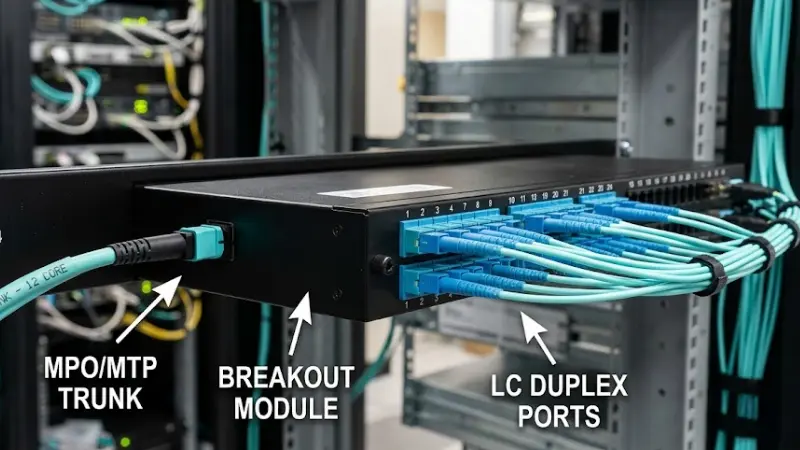

מודול פריצת MPO ממיר חיבור MPO או MTP טראנק בצפיפות- גבוהה ליציאות LC או SC בודדות בחזית מתלה, פאנל תיקון או מארז. החלק האחורי של המודול מסיים גזע רב-סיבים; החזית מציגה מתאמי דופלקס או סימפלקס שאתה מתקן למתגים, מקלטי משדר וציוד אחר. המעבר הבודד הזה הוא מה שמאפשר לך להפעיל כבל עמוד שדרה אחד שמן בין מתלים ועדיין טכנאי ידיים מנקים, מתויגים, ציוד- מול יציאות.
מדריך זה נכתב עבור השאלות שעולות בפועל במהלך התכנון והרכש: איזה סיבים סופרים להזמין, כיצד נשמרת הקוטביות על פני הערוץ, כמה הפסד מוסיף המודול לתקציב שלך, ומתי מודול הוא הכלי הלא נכון. אם אתה שוקל את גזעי המערך מול קישורי דופלקס בצורה רחבה יותר, הסקירה הכללית שלנו עלLC לעומת MTP/MPO בכבלים בצפיפות גבוהה-מכסה את הפשרות-לפני שאתה מתחייב לטופולוגיה.
מהו בעצם מודול פריצת MPO?
במילים פשוטות, אמחבר MPO או MTPאורז 8, 12, 16 או 24 סיבים לתוך חוד אחד. מודול פריצה מאוורר את הסיבים הללו מבפנים ומסיים אותם במתאמי-הפאנל הקדמיים, לרובLCעבור מרכזי נתונים ולעיתים SC עבור מפעל טלקום ומדור קודם. המודול בנוי בדרך כלל כקסטה בטביעת רגל בסגנון LGX- כך שהוא נופל לתוך פאנל מתלה או מארז סיבים.
הפונקציה צרה בכוונה. תא המטען נשאר במקומו מאחורי הפאנל; כל המהלכים, ההוספות והשינויים השגרתיים מתרחשים בחזית. מודול MPO של 12-סיבים, למשל, מציג שש יציאות דופלקס LC - שישה קישורים עצמאיים הנישאים על ידי טראנק אחד על מסלול יחיד.

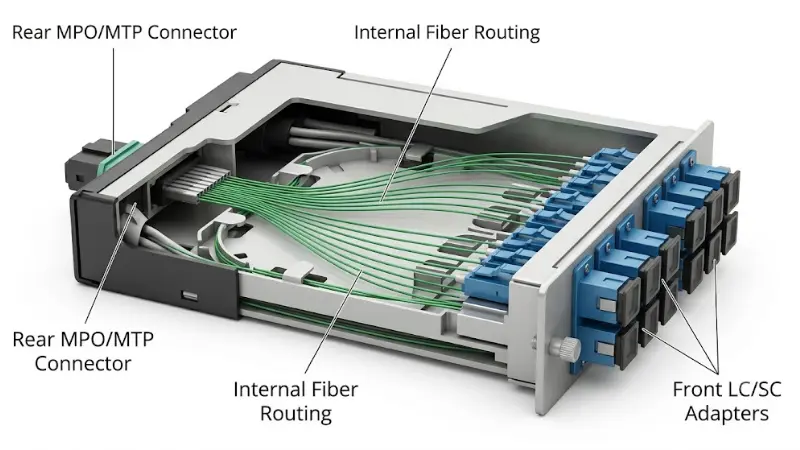

כיצד פועל מודול פריצת MPO?
נתיב האות בתוך מודול טיפוסי הוא: אחורימחבר מטען MPO/MTP← ניתוב סיבים פנימי-מפעל שהופסק ← קדמימתאמי LC או SC. הניתוב הפנימי אינו שרירותי. הוא אוכף מפת סיבים וקוטביות ספציפיים כך שמשדרים ומקבלים נחיתה במיקומים הנכונים מקצה אחד של הערוץ לקצה השני.
זו הסיבה שמודול הוא יותר מספירת סיבים. ניתן לחבר את אותו MPO 12-סיבים למספר מפות וקוטביות שונות של יציאות קדמיות, ורק אחת מהן תתאיםכבל תא מטען MPO, חוטי התיקון הדופלקסים שלך והמקלטים שלך. בחר את המפה שמתאימה לכל הערוץ, לא למודול בבידוד.

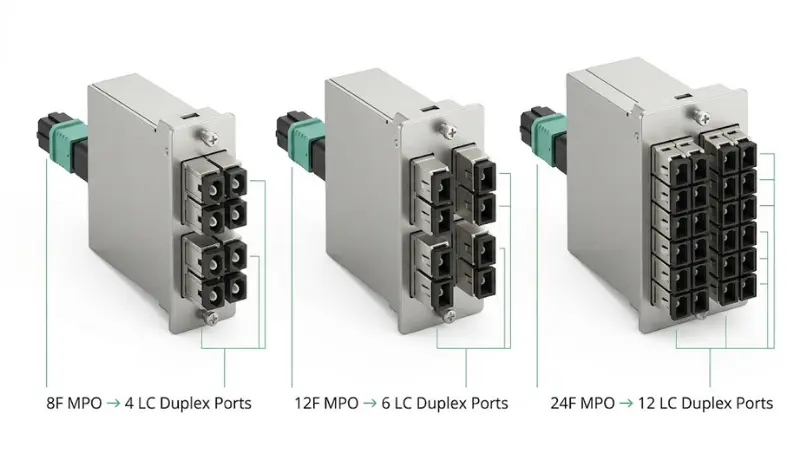

תצורות מודול פריצת MPO: 8F, 12F, 24F ואפשרויות MPO-to-LC
ספירת הסיבים מניעה הן את צפיפות היציאה הקדמית- והן עד כמה המודול מתיישר עם מקלטי משדר אופטיקה מקבילים-. המיפוי שלהלן הוא נקודת ההתחלה שרוב הפרויקטים משתמשים בהם.
| MPO אחורי | יציאות קדמיות (LC דופלקס) | שימוש אופייני |
|---|---|---|
| 8 סיבים | דופלקס 4 LC | מתיישר עם אופטיקה מקבילה SR4 (4 TX + 4 RX) ללא סיבים שאינם בשימוש; פריצה נקייה של 4×10G או 4×25G |
| 12 סיבים | 6 LC דופלקס | מודול -מרכז הנתונים הקלאסי; שישה קישורים דופלקסים עצמאיים לכל מטען |
| 24 סיבים | דופלקס 12 LC | הצפיפות הגבוהה ביותר ליחידת מתלה; נפוץ בעמודי שדרה חוצי-חיבור וספירה גבוהה- |
שתי אפשרויות מבניות יושבות על ספירת הסיבים. אמודול MPO-to-LCמפרק את המערך ליציאות דופלקס, וזה מה שרוב תיקון הציוד צריך. אקלטת MPO-ל-MPO (מערך).מעביר את הטרק ללא שינוי עבור קישורים מקבילים מקצה-ל-כגון QSFP מקורי-ל-QSFP. אם אתה מערבב את שניהם, שמור על שיטת הקוטביות זהה בכל מודול בנתיב.
פרט אחד שמגביר את עיצובי SR4: משדרים של 40G ו-100G SR4 משתמשים בשמונה סיבים. הפעל אותם על MPO של 12-סיבים וארבעת הסיבים האמצעיים יושבים בחוסר מעש. מודול או תא מטען של 8 סיבים מסירים את הפסולת הזו, מה שחשוב כשאתה קונה בקנה מידה. א נסגר מראשמכלול פריצת MPO-ל-LCמהווה חלופה כאשר אינך זקוק למודול-מותקן בלוח.

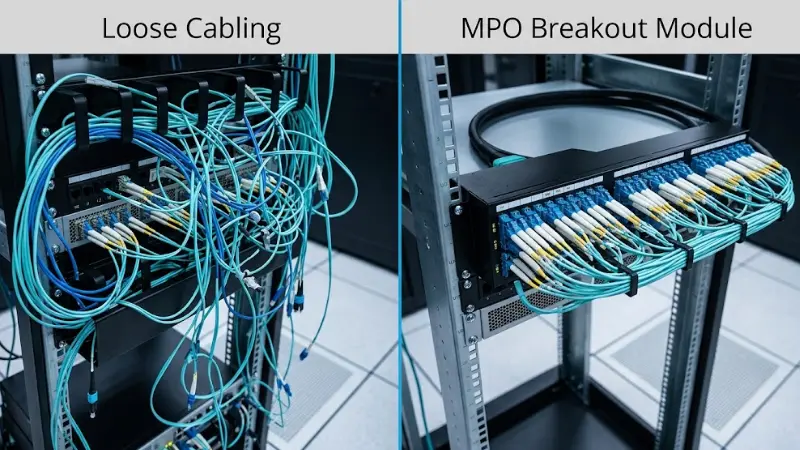

מדוע מודולים מנצחים כבלים רופפים במתלים-בצפיפות גבוהה?
הפחת עומס בכבלים במסלול
תא מטען אחד של MPO מחליף שישה או יותר כבלי תיקון דופלקס על אותו מגש או צינור. בשורה של מתגי עלים עם 48 יציאות, זה ההבדל בין חבילה ניתנת לניהול לבין צרור בלתי ניתן לעבודה. פחות כבלים במסלול פירושו גם זרימת אוויר טובה יותר ופחות ניתוקים מקריים במהלך תחזוקה.
זיהוי ומעקב קלים יותר
מתאמי LC קדמיים יכולים להיות מסומנים לפי יציאה, מזהה תא מטען ויעד. לא ניתן לתייג את רגלי המניפה הרופפות-כנקיות, ואחרי כמה חודשים במתקן חי, כולם נראים דומים. עבור חזיתות LC צפופות מאוד, ההערות שלנו עלפתרונות מחברי LC בצפיפות- גבוההלהעמיק על פריסת המתאם.
הגן על תא המטען ופשט מהלכים/הוספות/שינויים
כבל עמוד שדרה קשה ויקר יותר להחלפה מאשר כבל קדמי. סיום זה בחלק האחורי של מודול מבודד את המפעל הקבוע מטיפול יומיומי, כך שתיקון-מחודש מתרחש על מגשרים זולים וניתנים להחלפה בחזית.
תמיכה בהעברת 40G, 100G ו-400G
Ethernet קצב- גבוה יותר מסתמך במידה רבה על אופטיקה מקבילה, והקצבים עצמם מוגדרים על ידיקבוצת עבודה IEEE 802.3 Ethernet. מודולים מאפשרים לך לחבר מערך טראנק לממשקי-ספירה נמוכים יותר במהלך מעבר של 10G-ל-40G, 25G-ל-100G, או 100G ל-400G מבלי למשוך מחדש את עמוד השדרה. עבור צד הכבלים של מבנה 100G במיוחד, עיין במדריך שלנו בנושאכיצד לבחור כבלים בסיבים אופטיים 100G.

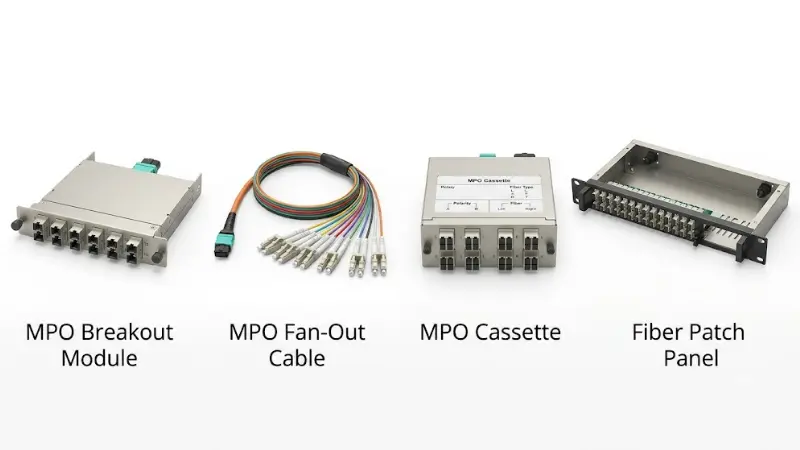

מודול מול כבל פריצה מול קלטת מול פאנל תיקון
מונחים אלו חופפים בקטלוגים אך מתארים דברים שונים. הטבלה למטה מוסיפה את הממדים שמחליטים על רכישות אמיתיות - ולא רק מה שכל פריט עושה.
| פָּרִיט | מה זה עושה | הכי טוב עבור | כּוֹחַ | הנחה- |
|---|---|---|---|---|
| מודול פריצת MPO | מתאמי MPO/MTP מאחור לחזית LC/SC במארז קבוע | כבל מובנה, קבוע או פאנל | תיוג, תיעוד, תא מטען מוגן, תיקון קל- מחדש | עלות יחידה גבוהה יותר; חייב להתאים לפאנל ולקוטביות |
| כבל פריצת MPO (מאוורר-יציאה). | מחבר MPO/MTP אחד למספר רגלי LC/SC משוחררות | קישורי ציוד קצרים, גמישים או זמניים | עלות נמוכה, מהיר לפריסה, אין צורך בפאנל | קשה לתייג ולנתב; גודש מתלים צפופים |
| קלטת MPO | יחידה מודולרית סגורה, לעתים קרובות זהה מבחינה תפקודית למודול | מערכות פאצ'ים-מודולריות | חריצים פנימה והחוצה כיחידה; הפסד עקבי | ספק/פאנל-טביעות רגליים ספציפיות |
| פאנל תיקון סיבים | מארז עבור מתאמים, קלטות או מודולים | ניהול סיבים מרכזי | מקום אחד לסיום ומעקב | מוסיף יחידות מתלה; זקוק לקיבולת מתוכננת |
הכלל המעשי מבדיקת הצעות מחיר: עבור ריצות מתלה קבועות-ל-מתלה, קל יותר לתעד ולתקן-מודול מחדש מאשר מאוורר משוחרר-, כך שהמחיר הגבוה יותר מחזיר בדרך כלל את העבודה. שמור את כבל היציאה של המאוורר- לעבודה קצרה, בצפיפות- נמוכה או עבודה זמנית. אם אתה מחליט בין מסגרת חלוקה לפאנל עבור הדיור עצמו, ההשוואה שלנו שלODF מול פאנל תיקוןעוזר בגודל המתחם.

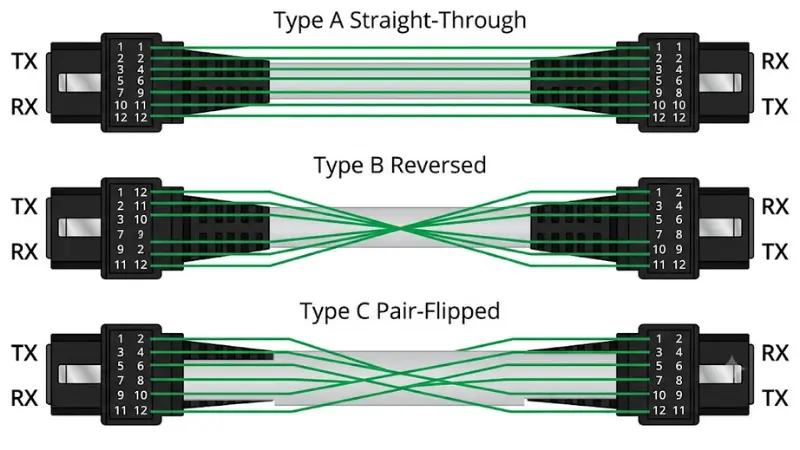

קוטביות MPO מוסברת: סוג A, סוג B וסוג C
קוטביות היא הסיבה השכיחה ביותר שקישור מושלם מבחינה פיזית מסרב להעביר תנועה. הוא מגדיר כיצד השידור מתיישר לקבלה על פני הנתיב המלא. עם LC או SC דופלקס אתה פשוט להפוך את המחבר; עם מערך של 12 סיבים אתה לא יכול, אז תא המטען, המתאמים והמודולים חייבים לאכוף את זה. השיטות באות מANSI/TIA-568.3-E, המתאר את שיטות A, B ו-C, ובגרסה הנוכחית שלה, שתי שיטות אוניברסליות חדשות יותר (U1 ו-U2).
- סוג א' (ישר-דרך):key-up to key-down trunk; סיב במיקום 1 מגיע למיקום 1. בשימוש מרובה-דופלקס הוא צריך מגשר A-ל-B סטנדרטי ומגשר אחד A-ל-A בקצה הנגדי.
- סוג ב' (הפוך):key-up to key-up; מיקום 1 ממפה למיקום 12. מגשרים דופלקסים סטנדרטיים A-ל-B בשני הקצוות. משותף לאופטיקה-מקבילה והבסיס לשיטות האוניברסליות.
- סוג C (זוג-היפוך):סיבים סמוכים מוחלפים בזוגות בתוך תא המטען; מגשרים סטנדרטיים A-to-B בשני הקצוות. משמש בעיקר לקישורי דופלקס מדור קודם.
אל תבחר קוטביות מרכיב אחד. אשר את סוג תא המטען, המפה הפנימית של המודול וכיוון מגשר הדופלקס יחדיו, ולאחר מכן שמור על שיטה אחת עקבית לאורך ההתקנה כולה. שיטות ערבוב באמצע-ערוץ הוא בדיוק איך "כל מחבר מתאים אבל שום דבר לא מקשר" קורה.
כיצד לבחור מודול פריצת MPO ב-7 שלבים?
1. סוג סיבים: מצב יחיד- או רב מצב
אשר את הקישור תחילה. Multimode OM3 ו-OM4 מכסים טווחי נתונים קצרים של-מרכז; מצב יחיד-מכסה ריצות ארוכות יותר ורוב-עמודי השדרה המהירים. לעולם אל תערבב סוגי סיבים בקישור אופטי אחד אלא אם כל המערכת מיועדת לכך. אם אינך בטוח באיזה צד אתה נמצא, התחל עםמצב יחיד- לעומת סיב רב-מצביOM3 מול OM4.
2. מחבר קדמי: LC או SC
LC שולט בחזיתות מרכזיות-בנתונים צפופים מכיוון שהוא מכפיל את צפיפות היציאה ומתאימה לרוב מקלטי המשדר.SCנשאר נפוץ במפעלי טלקום, FTTH ומפעלים ישנים יותר. התאימו את המחבר הקדמי לממשק הציוד שאליו אתם מתחברים, לא להרגל.
3. מחבר אחורי: MPO או MTP, והתכונות שלו
MTP הוא מחבר תואם-MPO-בביצועים גבוהים; שניהם ממשקי מערך, אך אשר את הדרישה המדויקת לפני ההזמנה. המחבר האחורי נושא מספר תכונות שכולן חייבות להיות מוגדרות: MPO או MTP, זכר (מוצמד) או נקבה (לא מוצמד), UPC או APC, ספירת סיבים (8/12/16/24) ודרגת אובדן- רגילה או נמוכה. התאמה של שני מחברים לא מוצמדים או שני מחברים מוצמדים לא תעבוד, כך שמגדר אינו אופציונלי. הצד של הלוח התואם{10}מתאם MPOצריך ליישר קו עם המגדר הזה ולאוריינטציה המרכזית.
4. קוטביות ומיפוי סיבים
השתמש בעיצוב הערוץ מקטע הקוטביות שלמעלה. ציין את השיטה (A, B, C או שיטה אוניברסלית) עבור הנתיב כולו, וודא שמפת המודול תומכת בה.

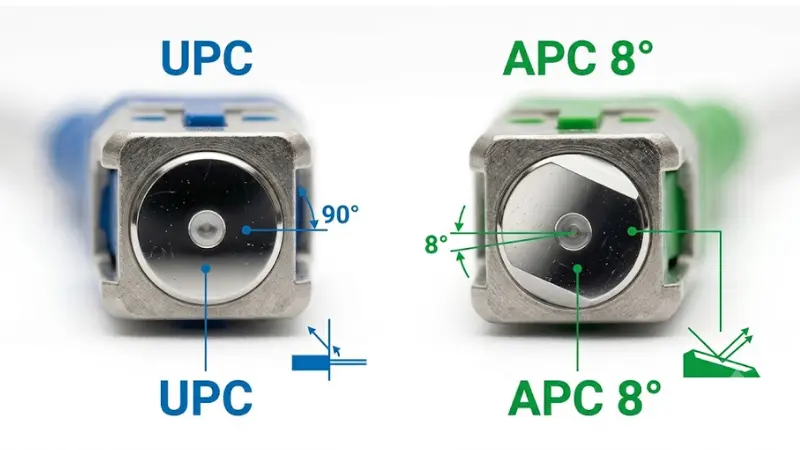

5. פנים קצה: UPC או APC
UPC ו-APC אינם משתלבים זה בזה. UPC נפוץ בקישורים רבים של-מרכזי נתונים- במצב יחיד ובריבוי מצבים; APC, עם פני הקצה הזווית שלו, משמש כאשר אובדן החזר גבוה חשוב, כגון PON ומערכות טלקום רבות. קידוד צבע (לעיתים קרובות כחול עבור UPC, ירוק עבור APC) הוא אינדיקטור מועיל אך אינו ערובה - לאמת את המפרט. ההיגיון העמוק יותר הוא בפירוק שלנו שלPC מול UPC מול APC פוליש.
6. ספירת יציאות ומקדם צורה
אשר את מספר יציאות ה-LC/SC הקדמיות, את מספר מחברי ה-MPO/MTP האחוריים, את גודל ה-LGX או הקלטת, פורמט - או כפול- ברוחב, ותאימות לתלייה על מתלה או לקיר. עיצוב אופטי נכון עדיין נכשל בשטח אם המודול אינו מתאים פיזית לפאנל.

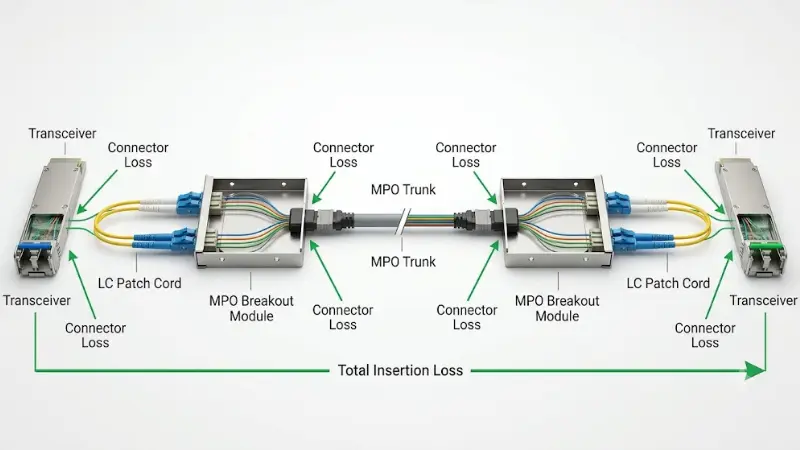

7. אובדן הכנסה ותקציב קישור
כל זוג, ספייס ומודול מזווגים צורכים חלק מהתקציב. ערוץ MPO מובנה מוסיף יותר זוגות מזווגים מאשר מגשר דופלקס פשוט, כך שהשוליים נעלמים מהר יותר ממה שאנשים מצפים. כדי לבדוק זאת, הוסף את: אובדן הערוץ המותר של מקלט המשדר, הנחתת סיבים על פני מרחק, כל זוג מחברים (בדרך כלל כמה עשיריות ה-dB, נמוך יותר עבור דרגות אובדן-נמוכות), הזוגות המשודכים של המודול, הפסדי כבל תיקון, ומרווח ביטחון. השווה את הסכום הכולל מול אובדן הכנסת הערוצים שצוין של המקלט, אשר סעיפי IEEE 802.3 PMD מגדירים לכל ממשק. כאשר השוליים צרים, מודול הפסד- נמוך ותא מטען- באיכות גבוהה הם המשמרים אותו.

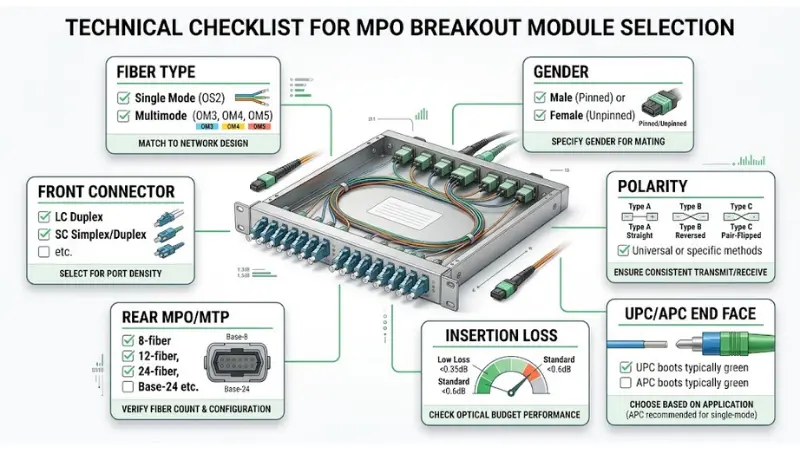

רשימת מפרט מפרט מודול הפריצה של MPO
הפעל את זה לפני ההזמנה. כל שורה היא פרמטר, למה זה חשוב, והטעות שהיא מונעת.
| דְרִישָׁה | מה לבדוק | למה זה חשוב | טעות נפוצה |
|---|---|---|---|
| סוג סיבים | מצב- יחיד או רב מצב (OM3/OM4) | סיבים לא תואמים שובר או משפיל את הקישור | ערבוב SM ו-MM בערוץ אחד |
| מחבר קדמי | LC או SC, דופלקס או סימפלקס | חייב להתאים לממשק משדר | מזמין SC עבור חזית LC- |
| מחבר אחורי | MPO או MTP, ספירת סיבים | מגדיר תאימות וצפיפות תא המטען | ספירת סיבים שגויה עבור אופטיקה SR4 |
| מִין | זכר (מוצמד) או נקבה (לא מוצמד) | שני מחברי-מגדר זהים אינם יכולים להתאים | מוצמד-ל-מוצמד או לא מוצמד-ל-לא הצמדה |
| פנים סוף | UPC או APC | לא-ניתן לשילוב; משפיע על אובדן תשואה | התאמת UPC ל-APC |
| קוטביות | שיטה A, B, C, או אוניברסלית | מיישר TX ל-RX על פני הערוץ | שיטות ערבוב באמצע-נתיב |
| ציון הפסד | הפסד רגיל או נמוך- | שומר על השוליים בקישורים מרובי-מחברים | דרגת תקן בתקציב מצומצם |
| גורם צורה | גודל LGX, רוחב, התאמה לפאנל | המודול חייב להתקין פיזית | קסטה שאינה מתאימה לפאנל |
דוגמאות לתצורה אופיינית
אלה מייצגים, לא ממצים, אבל הם מראים כיצד ספירת הסיבים וסגנון הפריצה ממפות לממשקים אמיתיים.
- 40GBASE-SR4 (QSFP+):שמונה סיבים מולטי-מודים. מודול MPO-to-LC מפרק את הטראנק ל-LC לחיבור ליציאות 10G, או שקלטת מערך נושאת אותו ישר ל-QSFP אחר+.
- 100GBASE-SR4 (QSFP28):שמונה סיבים מולטי-מודים, מתפרקים לארבעה קישורי 25G. תא מטען ומודול של 8 סיבים שומרים על כל הסיבים פעילים.
- 400G מצב יחיד-DR4:שמונה סיבים במצב יחיד- ב-APC MPO של 12-סיבים, המתפרצים לארבעה קישורים של 100G. שימו לב לדרישת ה-APC כאן - מודול UPC לא ישרת את הנתיב הזה.
- צבירת טלקום ו-ISP:מעגלים דופלקסים רבים מאוחדים על גבי תא המערך בין ODFs וציוד תחבורה, כאשר המודולים שומרים על קריאת המסגרת.
כאשר אופטיקה מקבילה מפעילה QSFP-ל-QSFP מקורית,MTP-ל-קלטת LCהוא החלק הצדדי-שהופך את המעבר לנקי וניתן לתיעוד.
מתי לא להשתמש במודול פריצת MPO?
מודול הוא הבחירה השגויה באותה תדירות שהוא הנכון:
- קישורים קצרים, זמניים או מעבדה.כבל פריצת מאוורר- פשוט וזול יותר, והתיוג הוא לא-בעיה בקנה מידה קטן.
- הפנה מכשיר-ל-חיבורי מכשיר.אם שתי קופסאות יושבות במרחק של מטר זה מזה, מאוורר-בחוץ או מכלול{1}}חיבור ישיר ימנע את הפאנל לחלוטין.
- סביבות בצפיפות- נמוכה.מתחת לקומץ קישורים לכל מתלה, יתרונות התיוג וההגנה-של המודול אינם מצדיקים את העלות או את שטח המדף.

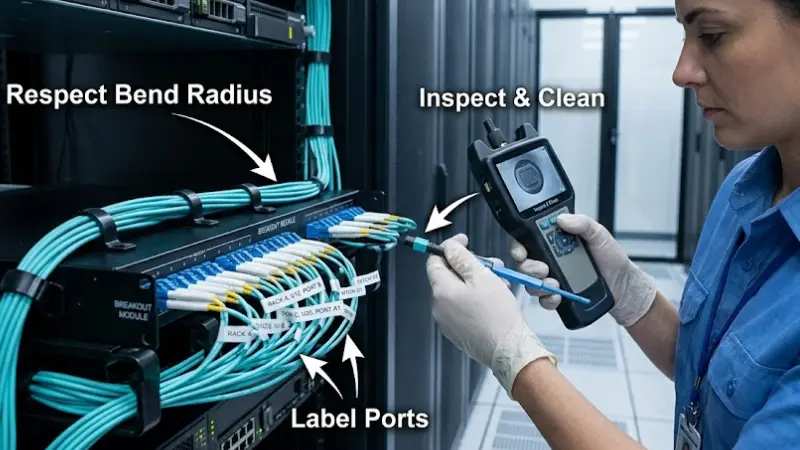

שיטות עבודה מומלצות להתקנה וניהול כבלים
בדוק ונקה כל פנים קצה לפני ההזדווגות
זיהום הוא הגורם המוביל לתקלות בסיבים, ולחיתום MPO יש הרבה סיבים ללכלך בבת אחת. בדוק ונקה לפי תקן מוגדר - ההפניה המוכרת היאIEC 61300-3-35, שקובע קריטריונים לעבור/נכשל לניקיון הפנים-, ובמהדורה האחרונה שלו, מוסיפה הנחיות ספציפיות למחברי MPO.
תווית את שני הקצוות לחלוטין
מודול הקלט, מיקום פאנל, מספר יציאה, מזהה תא מטען ויעד. תוויות שלמות הן שהופכות תקלה עתידית משעה של מעקב לתיקון של שתי-דקות.
כבד את רדיוס הכיפוף
אל תאלץ כבלים לכיפופים הדוקים. הפרת רדיוס הכיפוף המינימלי מעלה את ההנחתה באופן מיידי ומקצרת את חיי הכבל.
עזוב את תא המטען בשקט
בצע תיקון שגרתי ביציאות הקדמיות. בכל פעם שאתה מפריע למחבר של מערך אחורי אתה מסתכן באבק, חוסר יישור ואובדן נוסף.
בדוק ותעד לאחר ההתקנה
ודא אובדן הכנסה, המשכיות וקוטביות, ואחסן את התוצאות עבור קישורים קריטיים. ההתקנה הראשונה היא הזמן הזול ביותר לתפוס שגיאת קוטביות או מגדר.
רשימת בדיקה לפתרון בעיות: מתי קישור MPO לא יעלה?
אם הקישור חשוך או שגיאה לאחר התקנה נקייה, עבד על אלה לפי הסדר לפני שאתה חושד באופטיקה:
- קץ ל-ניקיון הפנים.-בדוק ונקה מחדש את ה-MPO ואת החזיתות הקדמיות של LC/SC.
- TX/RX וקוטביות.אשר שידור מגיע מקצה לקצה; שגיאת קוטביות היא הסיבה הסבירה ביותר כאשר הכל מתאים פיזית.
- מגדר מחבר.ודא חברים מוצמדים לבלתי-מוצמדים ב-MPO האחורי.
- סוג פנים-סוף.בדוק שלא שידכת את UPC ל-APC בשום מקום בנתיב.
- סוג ודרגת סיבים.אשר את עקביות SM/MM וציון OM על פני תא מטען, מודול ומגשרים.
- תאימות למקלטי משדר.התאימו את האופטי לסיב, הגיעו ודרגו.
- תקציב קישור.הוסף מחדש- את ההפסד; שוליים הדוקים בתוספת זוג מחברים שוליים יכולים לדחוף אותך.
מה לספק בעת בקשת הצעת מחיר?
רוב העיכובים בהצעת המחיר נובעים מפרמטרים חסרים, לא מתמחור. כדי לקבל המלצה מדויקת על מודול במעבר אחד, שלח את אלה ביחד:
- מצב סיבים וציון (SM, או MM OM3/OM4)
- מחבר קדמי וספירה (LC/SC, דופלקס/פשוט, מספר יציאות)
- ספירת סיבי MPO/MTP מאחור (8/12/16/24)
- מגדר MPO (זכר/מוצמד או נקבה/לא מוצמד)
- פנים קצה (UPC או APC) הן מלפנים והן מאחור
- שיטת קוטביות לערוץ המלא
- ציון הפסד (הפסד רגיל או נמוך-) וכל יעד תקציבי-בקישור
- גודל המודול והפאנל/מארז הוא חייב להתאים
- הכמות והאפליקציה או המשדר שהיא משרתת
תרשים ערוץ קצר עונה על רובם בבת אחת. עם הפרטים האלה, אתה יכוללבקש הצעת מחירואשר את התצורה במקום לנחש.
שאלות נפוצות
האם MTP זהה ל-MPO?
MTP הוא מחבר ספציפי עם ביצועים גבוהים- הבנוי על ממשק MPO, כך שהוא תואם ל-MPO- אך גרסה פרימיום. ברכש, אשר תמיד אם הפרויקט דורש MPO, MTP או אחד מהם.
מה ההבדל בין מודול פריצת MPO לקלטת MPO?
הם בדרך כלל אותו אובייקט במבט שני כיוונים. "קסטה" מתאר את הצורה המודולרית הסגורה החורצת ללוח; "מודול פריצה" מתאר את הפונקציה של שבירת סיבי MPO/MTP ל-LC או SC.
האם ניתן להשתמש במודול אחד גם עבור מצב יחיד- וגם עבור מצב רב?
לא. המודול בנוי לסוג סיב אחד. שימוש במודול ריבוי מצבים בקישור- במצב יחיד, או הפוך, לא יפעל כהלכה.
איך אני יודע באיזו קוטביות לבחור?
בדוק את כל הערוץ - משדרים, תא מטען, מתאמים, מגשרים ומודול - ושמור על שיטה אחת עקבית לאורך כל הדרך. אם אינך בטוח, שלח תרשים קישור לספק שלך לפני ההזמנה.
כמה יציאות LC נותן לי מודול MPO של 12 סיבים?
שש יציאות דופלקס LC, מכיוון שכל קישור דופלקס משתמש בשני סיבים. מודול של 8 סיבים נותן ארבעה, ומודול של 24 סיבים נותן שנים עשר.
האם עלי להזמין MPO זכר (מוצמד) או נקבה (לא מוצמד)?
זה תלוי למה המודול יתלכד: יש להצמיד צד אחד של כל זוג מזווג והשני בטל. אשר את מין תא המטען והמתאם אליו הוא מתחבר לפני ההזמנה.
מתי כבל פריצה עדיף על מודול?
עבור קישורים קצרים, זמניים, בצפיפות-נמוכה, או קישורים ישירים-ל-מכשיר, כבל יציאה- של מאוורר הוא פשוט וזול יותר. מודולים מנצחים בריצות קבועות, צפופות, מובנות שצריכות תיוג והגנה על תא המטען.
האם אני צריך APC ב-MPO אם יציאות ה-LC שלי הן UPC?
זה תלוי בדרישת ההחזר-של הקישור ובשאר הערוץ, לא ביציאות LC בלבד. APC נדרש עבור PON ונתיבי טלקום רבים; ציין את פני הקצה באופן עקבי ולעולם אל תשדך את UPC ל-APC.
האם מודולי פריצת MPO מיועדים רק למרכזי נתונים?
לא. הם משמשים גם בחדרי טלקום, רשתות ספקיות אינטרנט, משרדים מרכזיים ועמודי שדרה ארגוניים - בכל מקום שבו צריך לארגן ולעקוב אחר סיבים בצפיפות גבוהה-.
איזה מידע עליי לשלוח לקבלת הצעת מחיר?
מצב ודרגת סיבים, מחבר קדמי וספירה, ספירת סיבים אחורית, מין MPO, פנים קצה, קוטביות, דרגת אובדן, גודל מודול, כמות והיישום. דיאגרמת ערוצים מכסה את רובו.
טייק אווי מפתח
מודול פריצת MPO הופך מטען MPO/MTP בצפיפות- גבוהה לתיקון LC או SC מאורגן, חותך גודש, הגנה על עמוד השדרה ומקל על העברת 40G/100G/400G. ההחלטה שחשובה היא לא ספירת היציאות - היא מתאימה לסוג הסיבים, סוג המחבר והמין, פני הקצה, הקוטביות, דרגת ההפסד וגורם הצורה בכל הערוץ. תחילה ציין את הפרמטרים האלה, אשר אותם מול המשדרים והטראנקים שלך, והמודול יתקין פעם אחת וישאר שקט.
