"מדוע רשת הקמפוס 10G שלי עדיין בפיגור כשהשתמשתי בסיב המוד היחיד הטוב ביותר?"

זו הייתה ההודעה המבוהלת מאינטגרטור מערכות שלושה ימים לפני אוניברסיטהקמפוס אופטי מלאמסירה. במעבדה,מצב יחיד מול מולטימודנראה כמו השוואה פשוטה של ​​גיליון מפרט. באתר עבודה אמיתי? סיפור אחר. ראינו פרויקטים מהפסים בגלל שמישהו שידך מחבר כחול של UPC למתאם ירוק של APC. או לזלזל בתקציב קישור ONT. או פוצץ את התקציב על מקלטי משדר עם מצב יחיד לריצות של 100 מטר שהיו יכולים להשתמש באופטיקה מולטימוד זולה יותר.

עם הפיכת FTTO לסטנדרט החדש, בחירת הסיבים עברה הרבה מעבר ל"מצב יחיד לטווח ארוך, לרב-מוד בקיצור". אם גישת הכבלים שלך תקועה בטריטוריה של ספרי לימוד-בכנות, ייתכן שאתה שותל מוקשים לשדרוגים עתידיים.

דמיינו את זה: קמפוס בן 50-בניינים שלא יצטרך החלפת כבל אחד במשך 20 שנה. זו ההבטחה של מעוצב היטבמדריך כבלים POLיישום. אבל הדרך לשם? מלא במלכודות. LC או SC/APC? מצב יחיד מלא בריצות אופקיות, או לשמור על multimode כדי לחסוך במודולים אופטיים? מפרט מחבר שגוי אחד לא רק מעכב את ציר הזמן שלך. זה מכפיל כאבי ראש תחזוקה במשך שנים.

בואו נדלג על הגדרות הפיזיקה שראיתם מאה פעמים. המטרה כאן: לעזור לך לקבל את ההחלטה "להיות נכון בפעם הראשונה".

המספרים שבאמת חשובים

ראית את טבלת ההשוואה הסטנדרטית. קוטר הליבה, אורך גל, מרחק. הבנתי. אבל התרשימים האלה לא מספרים לך את הסיפור האמיתי: ההחלטה במצב יחיד לעומת מולטי-מוד עוסקת בכסף. לא פיזיקה.

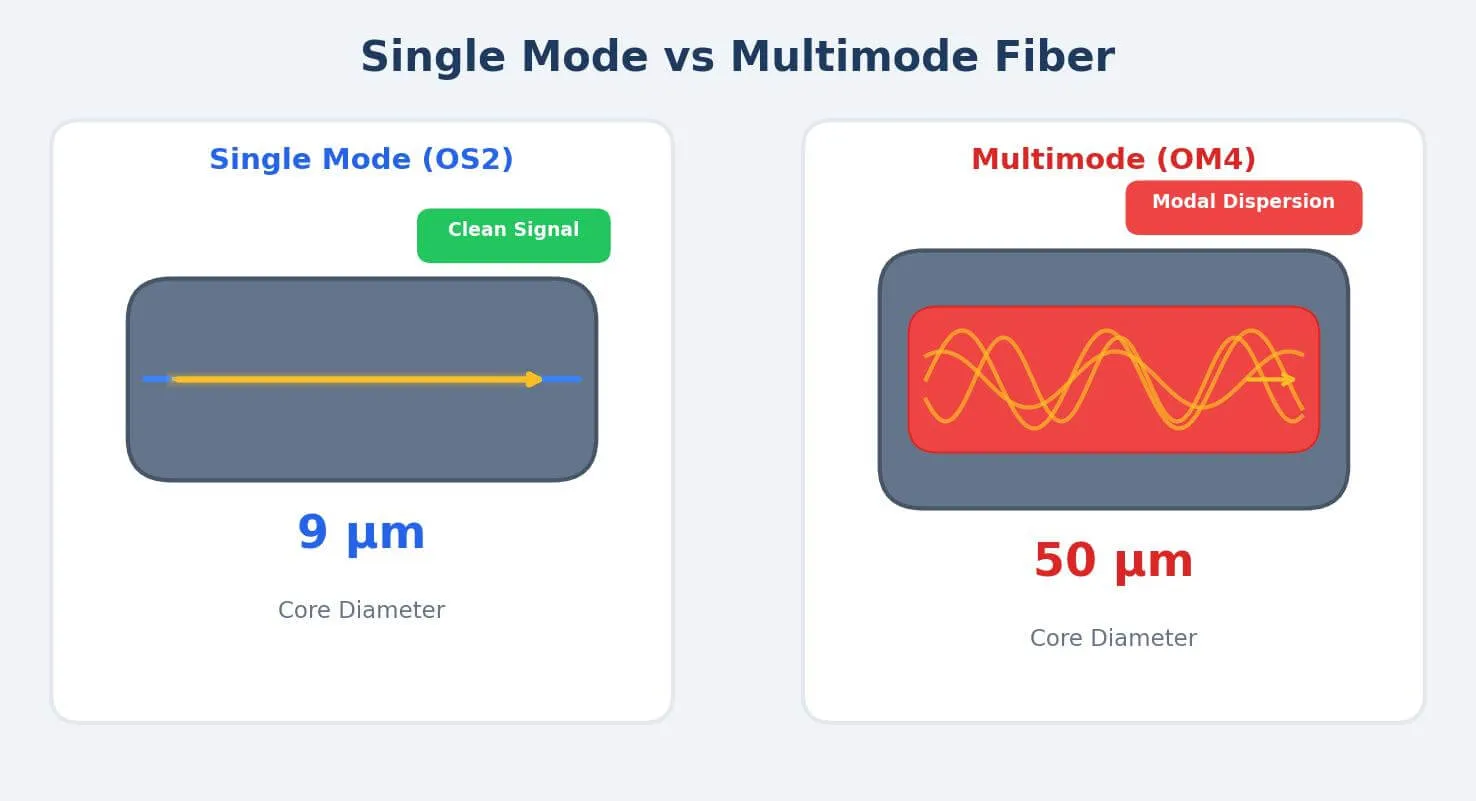

תחשוב על זה ככה. מצב יחיד הוא מכונית ספורט-אלומת אור אחת לאורך ליבה דקה כל כך (9 מיקרומטר) ששיער אדם נראה שמנה בהשוואה. אות נקי, נוסע 10, 20, 100 קילומטרים ללא צורך בחיזוק. מולטימוד הוא הטנדר. ליבה רחבה יותר (50 מיקרומטר-עדיין דקה יותר משיער, אבל גדולה פי 6), קרני אור מרובות שמקפצות בו זמנית. קל יותר לעבוד איתו, זול יותר להתחבר. אבל הקורות המקפצות האלה מתחילות להפריע אחרי כמה מאות מטרים. האות נעשה בוצי.

רואים את המלכודת? כבל מצב יחיד זול יותר. אבל מקלטי משדר עולים פי 3-פי 5 יותר. עבור קמפוס של 500 נמלים, ההבדל הזה מגיע ל-$30,000-50,000 באופטיקה בלבד. בפרויקטים שלנו לשנים 2023-2024 ברחבי דרום מזרח אסיה, ראינו צוותי רכש נכווים מהמצב היחיד הזה של בחירת חישוב "להבטחת עתיד" בריצות קצרות, ואז מתערבלים כאשר עלויות מקלטי המשדר פוגעות בתקציב.

כעת-ארכיטקטורת POL משנה הכל.קמפוס אופטי מלאפריסות באמצעות POLלִדרוֹשׁמצב יחיד. אין בחירה מעורבת. הטכנולוגיה משתמשת ב-GPON באורך גל-ריבוי חלוקה-שני אורכי גל הנוסעים בכיוונים מנוגדים על גדיל סיב אחד. עובד רק עם שידור נקי של מצב יחיד.

אז אם אתה בונה POL, דלג על הדיון הרב-מצבי. אבל אתרנט מסורתי? זה המקום שבובחירת סיבים עבור LAN אופטימסתבך.

מדוע SC/APC שולט ב-POL (ומה קורה כשמערבבים צבעים)

רשתות קמפוס מסורתיות נראות כמו עץ. מתג ליבה בשורש, מתגי הפצה בסניפים, מתגי גישה בכל קומה. הרבה ציוד, הרבה כוח, הרבה דברים שנשברים.

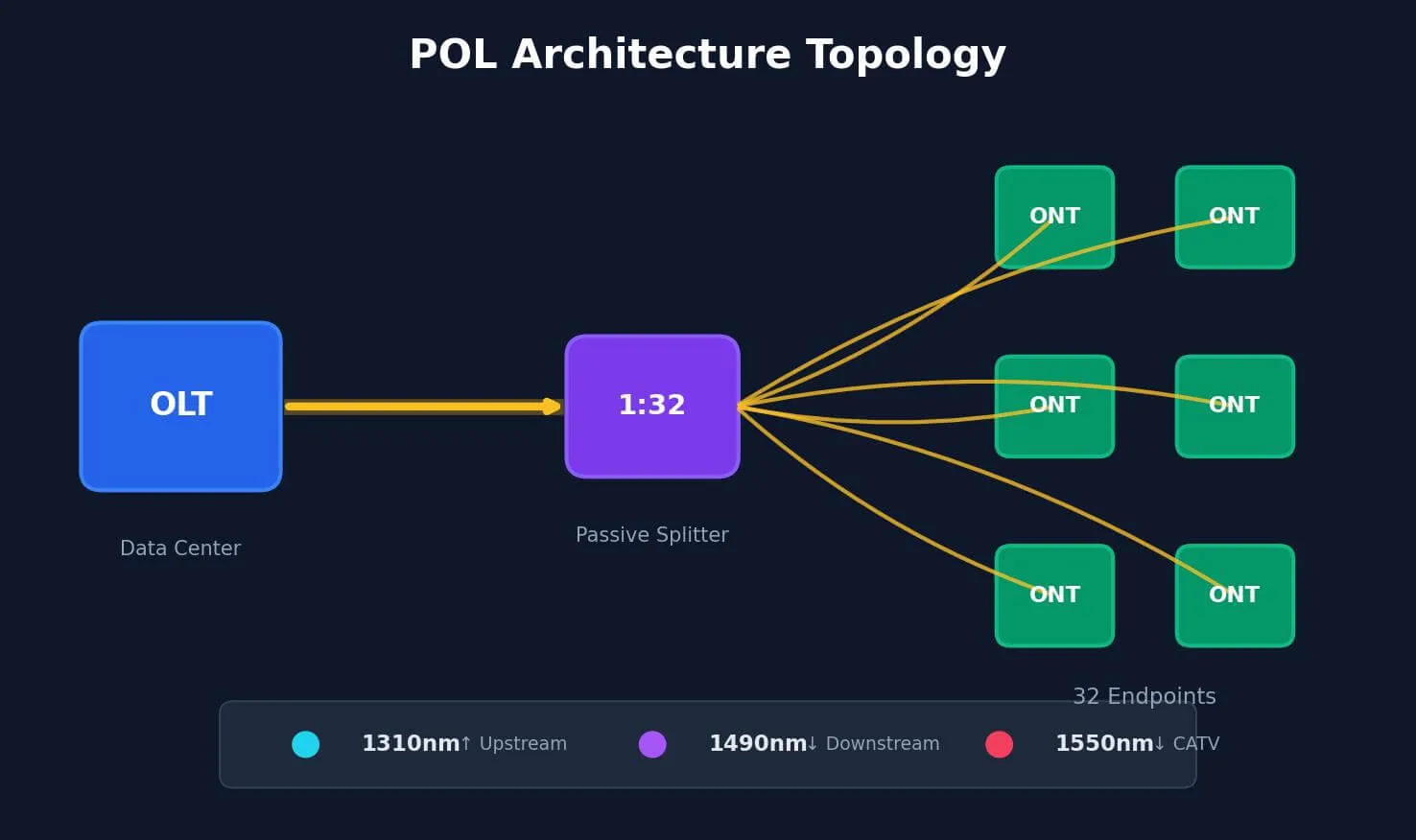

POL משטחת את זה. OLT מרכזי אחד מתחבר באמצעות מפצלים פסיביים ל-ONTs בכל שולחן או חדר. אין מתגי ביניים. אין ארונות צה"ל בכל קומה. רק סיבים, מפצלים, נקודות קצה.

[מרכז נתונים] ← OLT ← סיבים בודדים ← 1:32 מפצל ← 32 ONTs

במורד הזרם: 1490 ננומטר|במעלה הזרם: 1310nm|שניהם על גדיל סיבים אחד

המפצלים פסיביים לחלוטין. אין חשמל, אין אלקטרוניקה, אין מה להיכשל. האור מה-OLT פוגע במפצל של 1:32 ומתחלק ל-32 מיקומים. כמו צינור גינה עם ספרינקלר 32-למעט שאתה מפצל אור לייזר, לא לחץ מים.

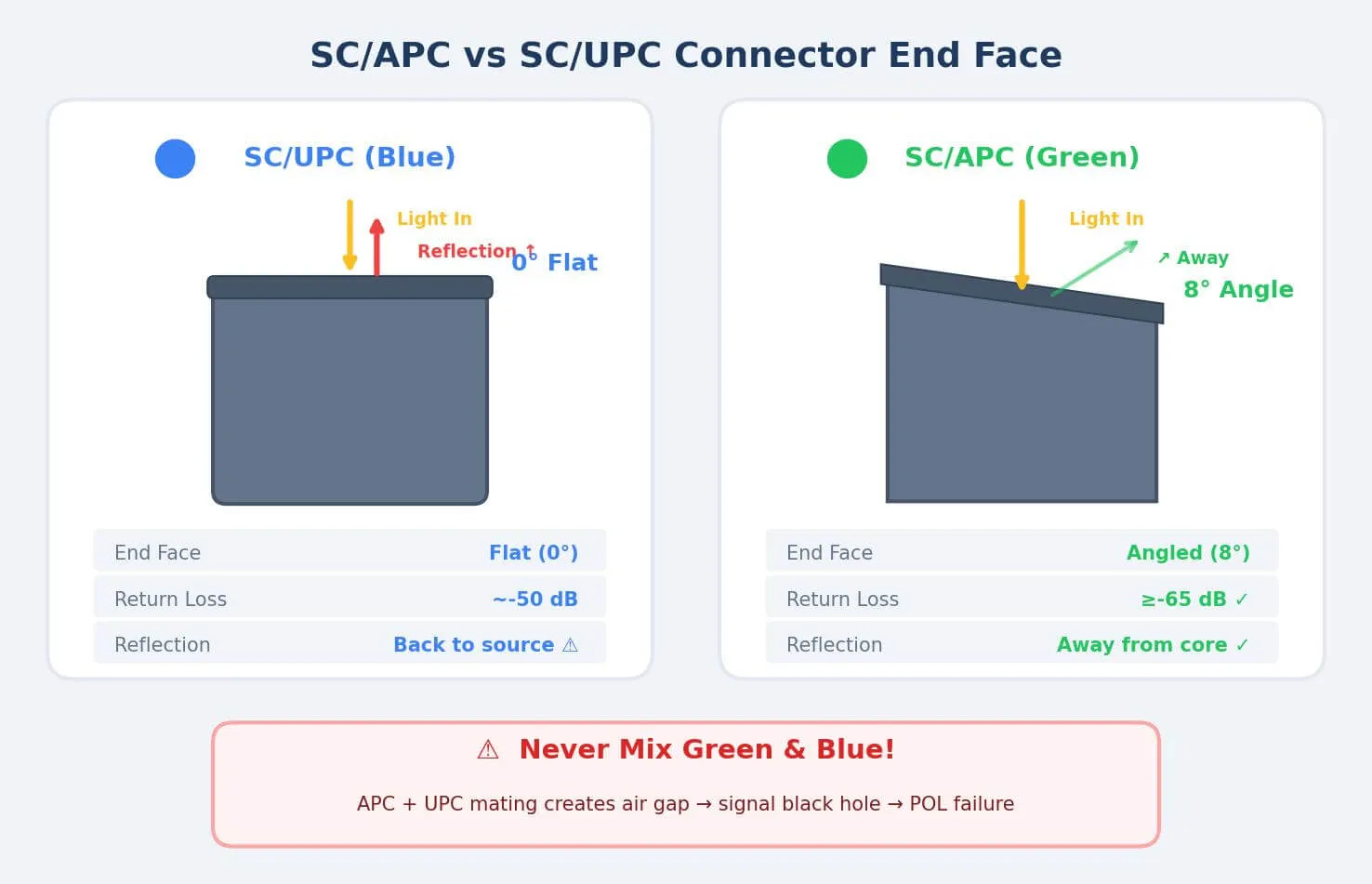

הפרט הקריטי שרוב המדריכים מדלגים עליו: POL משתמש במחברי SC/APC כמעט אוניברסלי. ה-"APC" פירושו של מגע פיזי בזווית-חסום מלוטש ב-8 מעלות במקום שטוח. כאשר האור פוגע במשטח שטוח (UPC), חלקם קופצים ישר לאחור לכיוון המקור. ב-POL דו-כיווני, השתקפויות אלו יוצרות רעש. מעל עשרות נקודות חיבור מצטבר רעש.

פני ה-APC הזוויתיים מקפיצים השתקפויות הרחק מהליבה. אובדן ההחזר יורד מ-50 dB (UPC) ל-65 dB או יותר (APC). בערך פי 30 פחות אור מוחזר והופך אותו בחזרה. במונחי פולין? ההבדל בין אות נקי לאות מושפל.

TIA Fibre Optic Training Council מנסח זאת בפשטות: SC/APC הוא סטנדרטי עבור רשתות אופטיות פסיביות מכיוון שמאפייני אובדן החזרה חשובים במערכות דו-כיווניות. אל תשני-לנחש את זה-עבור SC/APC.

מה קורה כשמערבבים ירוק וכחול:

ראינו את זה בפרויקט GPON של מלון חכם בשנה שעברה. הקבלן השתמש ב-SC/APC (ירוק) ב-פלטי המפצל ברמת הרצפה-נכון. אבל אז נתנו לחדרים כבלי תיקון SC/UPC (כחול) לחיבורי ONT. פיזית, הוא מתחבר לחשמל. אָסוֹן.

הפנים הזויות הפוגשות פנים שטוחות יוצר מרווח אוויר זעיר. אזור המגע מצטמצם לכמעט כלום. הפסד התשואה צונח. כוח אופטי מוחזר הפעיל אזעקות השתקפות גבוהה- ב-OLT. גרוע מכך-כאשר אות CATV של 1550nm הגיע בהספק גבוה יותר, השתקפויות מרווח האוויר גרמו ל-ONTs בחדרי קצה לרדת שוב ושוב במצב לא מקוון. אורחים התלוננו. ההנהלה נכנסה לפאניקה. התיקון דרש משיכה מחדש{10}}של כבלי תיקון עבור 200+ חדרים.

ברשת אופטית שכולה-, ירוק- לכחול- אינו "קצת יותר איטי". זה אות חור שחור. העלייה של אובדן ההכנסה של 1dB נראית קטנה-אבל בקישור מפוצל של 1:64, זה הקש ששובר את המערכת.

החלטות פריסה אמיתיות

עמוד השדרה ממרכז הנתונים למפצל הראשון.זה הכביש המהיר שלך. הכל זורם דרכו. POL פירושו OS2 במצב יחיד עם SC/APC-ללא דיון. אבל דרגת כבלים,-מופסקת מול שדה-מופסקת, ספירת סיבים רזרביים? עדיין צריך לקבל החלטות.

בריצות מתחת ל-2 ק"מ (רוב עמודי השדרה של הקמפוס), OS2 הסטנדרטי מטפל במשימה. סיב פרימיום נמוך-? מוגזם, אלא אם כן אתה דוחף שרשראות מפצלים ארוכות במיוחד או מתכנן שדרוגי PON של 25G-. אובדן הכנסה לכל מחבר צריך להישאר מתחת ל-0.3 dB-ציין זאת בהצעת המחיר שלך, דורש דוחות בדיקה.

כבלי מטען עם סיום- מראש עולים יותר אך חוסכים זמן התקנה. לבתי חולים או אוניברסיטאות שבהן יש חשיבות למזעור ההפרעות? כְּדַאי. בניה חדשה עם זמן פנוי? סיום השדה עובד מצוין. לסיום-בצפיפות גבוהה ב-OLT,מחברי סיבים אופטייםמיועד ליישומים-להתקנת מתלים הופכים את זיהוי היציאה והגישה לקלים יותר במהלך תחזוקה.

כבלי חלוקה ממפצלים ל-ONTs.

זה המקום שבומחברי סיבים FTTOלהיות מעניין. לא כבל אחד-32 כבלים מכל מפצל ל-32 מיקומים. הכפל לפי ספירת המפצלים. בקמפוס בגודל בינוני עשויים להיות 50+ מפצלים המשרתים 1,500+ נקודות קצה. הרבה מחברים.

SC/APC נשאר ברירת המחדל. אבל תחילה בדוק את מפרטי ה-ONT שלך-כמה דגמים חדשים יותר משתמשים ביציאות LC/APC. אם כן, אתה יכול להפעיל כבלים עם סתימות LC- לאורך כל הדרך (נקי יותר) או להשתמש במתאמים היברידיים של SC-LC במפצל (מוסיף נקודות חיבור). בדרך כלל אנו ממליצים על האפשרות הראשונה. כל מתאם הוא נקודת כשל פוטנציאלית.

מדוע איכות המחברים חשובה בקנה מידה:

הפרש של 0.1 dB למחבר נשמע טריוויאלי. להכפיל על פני מאות חיבורים-זה לא. לארכיטקטורת POL טיפוסית של 1:32 יש תקציב הפסד כולל של ~28 dB. מפצל אוכל 15-17 dB. הנחתת הכבלים דורשת עוד כמה. זה משאיר אולי 8-10 dB עבור כל הפסדי המחבר. מחברים זולים דוחפים אותך מעל התקציב בריצות ארוכות יותר.

עמוד שדרה Ethernet מסורתי (כשאתה לא עושה POL).לא כולם מוכנים ל-POL. משפצים תשתית קיימת? מגבלות תקציב? Ethernet מיתוג מסורתי עדיין עובד. החלטות סיבים שונות בכל זאת.

מתחת ל-300 מטרים-מקומה-ל-קומה, בניינים סמוכים-מולטי-מוד OM4 עם דופלקס LC הוא הגיוני כלכלי. חיסכון במקלטי משדר (SR לעומת LR מודולים) מצטבר כאשר מחברים עשרות מתגים. החשבון מתהפך ב-300+ מטרים. מאבקי מולטימודים, במיוחד במהירויות גבוהות יותר.שימוש במצב יחיד ברשת קמפוסבין-בניית קישורים נותנת מרווח רוחב פס בלתי מוגבל. התקן פעם אחת, תמכו ב-10G, 100G, 400G-מה שיבוא אחר כך.

LC/UPC (לא APC) עובד מצוין עבור Ethernet מנקודה-לנקודה-. אין WDM דו-כיווני, כך שאין צורך בעלות נוספת של APC וטיפול בטיפול.

חיבורי שולחן עבודה ופתרון ה-Zone Enclosure

FTTO אומר שסיבים מגיעים לשולחן העבודה. סביבה שונה ממרכז נתונים. נבעטים בכבלים. כיסאות מתגלגלים עליהם. צוות הניקיון מקל על דברים. המדריך לבחירת מחברי סיביםעבור שולחן העבודה נותן עדיפות לעמידות.

סיבים בלתי רגישים לכיפוף-(BIF) אינם-ניתנים למשא ומתן. סיב סטנדרטי מאבד אות בכיפופים הדוקים. ידיות BIF מכופפות רדיוסים עד 7.5 מ"מ-מהודקים יותר מאצבע הזרת שלך. חוטי טלאים חתוכים- מראש (2 מ', 3 מ', 5 מ') חוסכים זמן לעומת סיום שטח בכל שולחן עבודה. הבדל בעלויות מינימלי, מונע שונות ממצבי התקנה מביכים.

אתגר המשרד הפתוח:

בפרויקט של חברת אינטרנט גדולה-פריסת משרד פתוחה לחלוטין-, המעצב סירב להרכיב מגשי כבלים גלויים על עמודי התמיכה. ניתוב ישיר מעמוד השדרה לכל שולחן פירושו סיבים בכל מקום. סיוט לתחזק.

הפתרון שלנו: מתחמי אזור במליאת התקרה או מתחת לרצפה המוגבהת. הפעל מגזעי MPO מרובי-סיבים מעמוד השדרה לכל תיבת אזור. בתוך הקופסה, יש לפרוץ את כבלי התיקון ל-LC Uniboot המשרתים 6-8 תחנות עבודה סמוכות.

התמורה? כשתחנות עבודה זזות (והן תמיד עושות), אתה לא נוגע בסיב עמוד השדרה בתקרה. פשוט החליפו את כבל התיקון באורך 3 מטר בקופסת האזור. הערכת הלקוח שלנו: הפחתה של 70% בעלות העבודה של MACs (מהלכים/הוספות/שינויים). למעלה מ-3 שנים של ארגון מחדש במשרד, זה מסתכם.

פרט קריטי: בקופסאות אזור צפוף, מחברי LC Uniboot או Push-Pull Tab הם חובה. כאשר 12 כבלי תיקון מחוברים, מחברי LC סטנדרטיים לא משאירים מספיק מקום לאצבעות כדי להסיר דבר. למדנו את זה בדרך הקשה בפרויקט שיפוץ מחדש-היה צריך לנתק חצי מהקופסה רק כדי לגשת לכבל אחד.

שאלת הכסף

כולם שואלים על עלות. התשובה תלויה בטווח הזמן שלך. POL עולה יותר מראש (OLTs ו-ONTs אינם זולים) אבל חוסך באופן דרמטי בכל השאר-במיוחד במשך 10 שנים.

פירוט גס עבור 500 נקודות קצה. אלו הן הערכות בתעשייה, לא הצעות מחיר מובטחות-הקילומטראז' שלך משתנה לפי ספק, אזור, פרטים ספציפיים.

איפה POL חוסך הכי הרבה: שטח רצפה וכוח. רשתות מסורתיות זקוקות לארונות צה"ל בכל קומה-מתגים, UPS, מיזוג אוויר. POL מחליף את כל זה במפצלים פסיביים שאינם זקוקים לכוח, ללא קירור, מתאימים לקופסה-תמונתה על הקיר בגודל של ספר לימוד. מסמכי ה-FTTO של Huawei טוענים שהפחתת הספק של 50-70%-זה נתון שיווקי, קח את זה בספקנות מתאימה - אבל הכיוון הוא אמיתי. פחות מכשירים פעילים פירושו פחות חשמל ופחות חום להסרה.

לכלוך הוא האויב שלך (השיעור של $500)

משהו שחוברות מכירה לא מדגישות: זיהום הוא הגורם העיקרי לתקלות ברשת הסיבים. לא תקלה בציוד. לא נזק לכבלים. עָפָר.

לסיב במצב יחיד יש ליבה של 9-מיקרומטר. מפרט אבק בלתי נראה לעין שלך חוסם 10%+ מהעברת האור. שמן טביעות אצבע יוצר מספיק אובדן כדי לנתק חיבור. במערכות POL עם תקציבי קישור הדוקים, זיהום בכמה נקודות מתגלגל לבעיות כלל רשת.

ה-500 דולר שהפכו ל-5,000 דולר:

פרויקט הקמפוס של דרום מזרח אסיה. הלקוח קיצץ כ-500 דולר בערכות ניקוי מקצועיות מהתקציב. "פשוט השתמש במכסי אבק והיזהר." מותר לעובדים להתקין ללא ציוד בדיקה מתאים.

שבוע לאחר המסירה, בערך 15% מהקישורים הראו אובדן מנות בלתי מוסבר. צוות ההנדסה היה צריך לחזור עם ציוד OTDR, למשוך מחברים אחד אחד, לבדוק כל פנים קצה. ממצא: רוב החוטים המזוהמים נשרטו על ידי חלקיקי אבק במהלך ההתקנה. נזק בלתי הפיך.

חשבון סופי: הוחלפו כ-100 חוטי תיקון (2,000$ חומרים), שלושה ימי עבודה לשני טכנאים ($3,000+), בתוספת הנזק למוניטין של מסירה כושלת. ה"חיסכון" של 500$ עלה להם פי 10.

פנים קצה מחבר סיבים שביר יותר מגלגל עין. בהגדלה של פי 400, חלקיק אבק נראה כמו מכתש על הירח. אם אינך קונה כלי ניקוי, תקציב תיקונים פי שלושה.

בדיקה לפני ההזדווגות היא חובה. מיקרוסקופ סיבים 400x עולה כמה מאות דולרים ומונע מאלפים בפתרון בעיות. כל מחבר נבדק לפני החיבור-במהלך ההתקנה וכל תחזוקה. פרוטוקול ניקוי: ניגוב יבש תחילה (ללא מוך), ניקוי רטוב עם 99%+ איזופרופיל אלכוהול במידת הצורך, יבש שוב, בדוק שוב-. לוקח 30 שניות. דילוג לוקח שעות לאבחן מאוחר יותר.

תכנון מה שיבוא אחר כך

סיבים בקמפוס מחזיקים מעמד 15-25 שנים. הכבל שתתקינו היום עדיין יהיה שם כשהטכנולוגיות שלא המצאנו יהפכו לסטנדרטיות.

חדשות טובות עבור POL: השכבה הפיזית תומכת במפת הדרכים כולה. GPON נוכחי מריץ 2.5 Gbps במורד הזרם. 10G-PON (XGS-PON) כבר זמין. 25G-PON בניסויים. 50G-PON בפיתוח תקנים. כולם משתמשים באותם סיבים ומחברים{10}}רק משנים ציוד OLT ו-ONT.

OFS Optics מציינת שבעוד ש-multimode מטפל ברוב המרחקים הארגוניים בצורה נאותה, יתרונות רוחב הפס של מצב יחיד הופכים בולטים יותר ככל שקצב הנתונים עולה. הם מכירים במגמה של מצב יחיד כאשר הפרמיות של מקלטי משדר מצטמצמות.

A קמפוס אופטי מלאבנוי על ידיות במצב יחיד Wi-Fi 7 backhaul (רב-gigabit לכל AP), מעקב וידאו 8K, צפיפות IoT שאיננו יכולים לחזות-בלי לגעת בכבלים. זה הערך של קבלת תשתית נכונה בפעם הראשונה.

מה לשים בהצעה שלך

כאשר מוצאים מחברים עבור אמדריך כבלים POL-פריסה תואמת, ציין את המינימום הבאים:

אובדן הכנסה: פחות או שווה ל-0.25 dB אופייני, פחות או שווה ל-0.35 dB מקסימום

אובדן החזרה (APC): גדול או שווה ל-65 dB

פרול: קרמיקה זירקוניה

מחזורי הזדווגות: גדול או שווה ל-500 עם שינוי של פחות או שווה ל-0.2 dB

תיעוד: תוצאות בדיקה בודדות או תעודות אצווה

עבור פריסות-קריטיות למשימה, ספקים עם-ייצור ביתי (לא חברות סחר המגיעות למספר מפעלים) מספקים איכות עקבית יותר.Evolux Fiberמציעה-מוצרים ישירים במפעל עם תיעוד בדיקה שפרויקטי POL ארגוניים דורשים.

יחסי חילוף ששווים תקציב: 5-10% למכלולים שהסתיימו מראש-, 15-20% עבור מחברים הניתנים להתקנה בשטח (חשבונות עבור כשלי סיום), 10-15% עבור כבלי תיקון לטיפול ב-MAC של שנה ראשונה.

הפניה מהירה

המעבר לכיווןקמפוס אופטי מלאהארכיטקטורה מואצת ככל שארגונים מגלים חיסכון תפעולי ואנרגיה. בין אם אתה פורס את POL עבור בניין חדש או משדרג תשתית מסורתית, החלטות מחברים שאתה מקבל במהלך ההתקנה קובעות את האמינות לעשור או שניים הבאים. תעשה אותם נכון בפעם הראשונה.
