פאנל תיקון סיבים לעומת ODF: באיזה כדאי להשתמש?

כאשר אתה מתכנן רשת סיבים אופטיים, שאלה אחת מופיעה מוקדם: בפאנל תיקון סיבים לעומת ODFהחלטה, איזה מהם שייך למתלה או לחדר הטלקום שלך? התשובה הקצרה - הגיעה ל-aפאנל תיקון סיביםכאשר אתה צריך בעיקר לסיים ולהצליב-לחבר מספר קטן-עד-בינוני של סיבים קרובים לציוד פעיל, ולבחורODF (מסגרת הפצה אופטית)כאשר -ספירה גבוהה יותר של עמודי שדרה או כבלי הזנה זקוקים לחיבור היתוך, אחסון רפוי, תיקון כבלים וניהול הפצה-לטווח ארוך.

הפיצול הנקי הזה מסתיר משהו שכל טכנאי שטח לומד מהר: שתי משפחות המוצרים חופפות. חלק מלוחות התיקון-למתקן נשלחים עם מגשי חיבור, וחלק מה-ODFs קומפקטיים עושים מעט יותר מאשר תיקון. אז השאלה האמיתית היא לא "איזה שם", אלא "איזה מיקוד עיצובי תואם את מיקום הרשת, ספירת הסיבים והדרך שבה כבלים נכנסים ויוצאים מהיחידה". מדריך זה מכסה את ההבדלים, השטח האפור ביניהם, מטריצת בחירה, בחירות מחברים ותצורות פרויקט אמיתיות כך שתוכלו לציין את היחידה הנכונה בפעם הראשונה. אם אתה רוצה קודם את הגרסה הקצרה, הנהמבט ממוקד על הבדלי הליבה בין ODF לפאנל תיקון.

מהו פאנל תיקון סיבים?

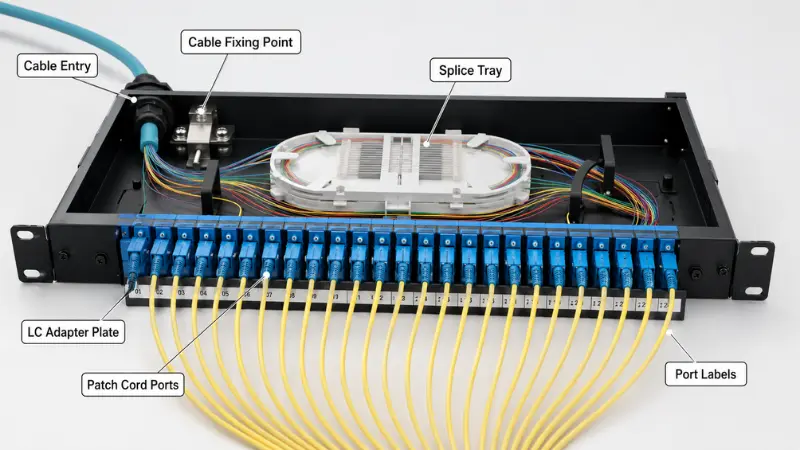

פאנל תיקון סיבים מסיים סיבים נכנסים על סט קבוע של מתאמים ונותן לטכנאים ממשק קדמי נקי עבור כבלי תיקון. זוהי הנקודה שבה כבל מובנה פוגש את המגשרים הפועלים למתגים, נתבים, ממירי מדיה ומקלטי משדר אופטיים. רוב הפאנלים מותקנים במתלה רגילה של 19-אינץ' בגובה 1U, 2U או 4U, אם כי מארזים לתלייה על הקיר נפוצים עבור ארונות קטנים יותר.

בתוך פאנל טיפוסי תמצאו לוחית מתאם (LC, SC, FC, ST, או MPO/MTP), נקודת כניסה לכבלים ונקודת קיבוע, ניהול מגשר קדמי ואחורי, פס תיוג ו- בדגמים רבים - מגש חיבור קטן לחיבור צמות לכבל הנכנס. יום יום, העבודה בפאנל תיקון היא הזזות, הוספות ושינויים: תיקון- מחדש של קישורים מבלי להפריע לכבל הקבוע. זו גם הסיבה שגישה קדמית ומספור יציאות ברור חשובים כאן יותר מאשר אחסון רפוי עמוק.

סוגי פאנל תיקון נפוצים

• לוחות קבועים- מתאמים על לוח סטטי; העלות הנמוכה ביותר, בסדר עבור קישורים יציבים.
• לוחות הזזה (מגירה).- המגש נמשך קדימה לסיום מחדש- ובדיקה קלים יותר.
• לוחות LC בצפיפות- גבוהה- ארוז את היציאות הדופלקסיות הרבות ביותר ב-1U, מכיוון שהחסום של 1.25 מ"מ של ה-LC הוא חצי מגודלו של SC.
• לוחות קלטת MPO/MTP- פורצים מראש-טראנקים של 12 או 24 סיבים עבור קישורי 40G/100G/400G.
• לוחות נטענים-מופרדים ומחבורים-מראשמחברי מפעל - לפריסה מהירה, או צמות מותקנות במפעל- מוכנות לחיבור באתר.

לוחות תיקון יושבים קרוב לציוד פעיל: במדפי מרכזי נתונים, חדרי רשת ארגוניים, ארונות שרתים ונקודות חלוקה לרצפה. כאשר המשימה היא תיקון ברמת-מתלה, לוח 1U או 2U הוא בדרך כלל כל מה שאתה צריך. הצד הפרקטי שלהרכבת פאנל וחיווט אותו למתגהוא פשוט, ובוחרת את הזכותמתאמי LCשכן צפיפות הנמל היא לעתים קרובות ההחלטה האמיתית היחידה.

מה זה ODF (מסגרת הפצה אופטית)?

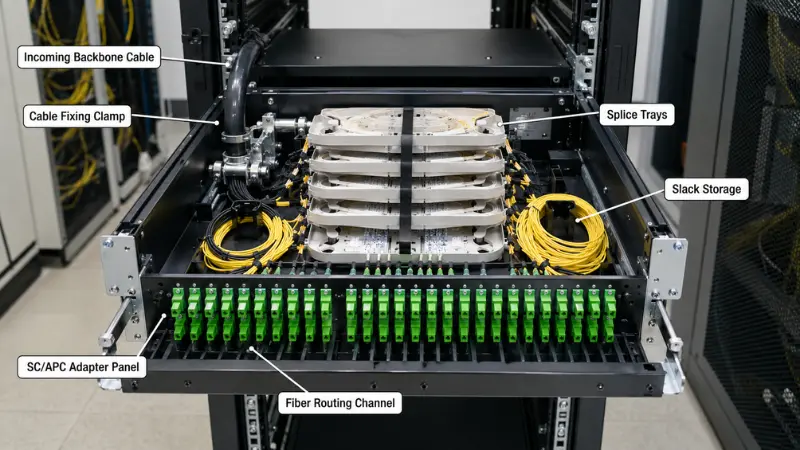

ODF הוא נקודת ניהול סיבים מובנית שנבנתה להכנסת כבלים, הגנה עליהם, הצטרפותם והפצתם - לא רק תיקון. בהשוואה לפאנל רגיל, הוא מתוכנן סביב ספירת סיבים גבוהה יותר וחיים מלאים של-מפעל או כבל עמוד שדרה חיצוני: קיבוע והארקה של כבלים, חיבור היתוך צמה, אחסון רפוי, ניתוב מאורגן, תיוג וגישה לתחזוקה במסגרת אחת.

ODF טיפוסי נושא לוחות מתאמים, מגשי חיבור מרובים, ערוצי ניתוב ייעודיים ואחסון רפוי, מהדקים-לקיבוע כבלים ונקודות הארקה לאיבר החוזק של הכבל, כיסוי מגן או מסגרת סגורה וסכימת מספור ברורה. הסיבה שזה חשוב היא פיזית: כבל מזין צינור רופף - 96F או 144F מגיע עם איבר חוזק פלדה או ארמיד שחייב להיות מעוגן כך ששום כוח משיכה לא יגיע לסיבים, ואז כל סיב מאוחה- לצמה ומתפתל כשרדיוס העיקול שלו מוגן. לפאנל תיקון קטן פשוט אין איפה לעשות זאת בבטחה.

סוגי ODF נפוצים

• ODF מותקן-מתלה- מתאים למתלה 19 אינץ'; סוס העבודה לחדרי טלקום וארונות OLT.
• ODF מותקן-על קיר- לנקודות הפצה קטנות יותר עם שטח רצפה מוגבל.
• ODF-רצפתימסגרות קיבולת - גבוהה- עבור משרדים מרכזיים ואתרי POP גדולים.
• ארון ODF / ODF מודולרי- מודולי חיבור, מפצל והפצה משולבים ככל שהרשת גדלה.

תוכלו לראות ODFs במשרדי טלקום מרכזיים, חדרי גישה ל-FTTH, חדרי ציוד של ISP, אתרי POP, הפצת מטרו ועמוד שדרה, ובניית חדרי הפצה ראשיים. האות הברור ביותר שאתה צריך הוא כבל ספירה גבוהה-נכנסת שחייב להיותהיתוך שחוברלצמות שהסתיימו עם, נגיד,מתאמי SC, עם רפיון והגנה למשך שנים של שירות. עבור רקע ניטרלי על פשרות-, סקירה כללית של ה-FOA עלחיבור וסיום של-צמח חיצונימהווה התייחסות מוצקה. ומכיוון ש-ODF מגיעים בכמה סגנונות הרכבה - מה שגורם להרבה-קונים- בפעם הראשונה - כדאי לקרואהסוגים העיקריים של מסגרות הפצה אופטיותלפני שתבצע גודל מסגרת.

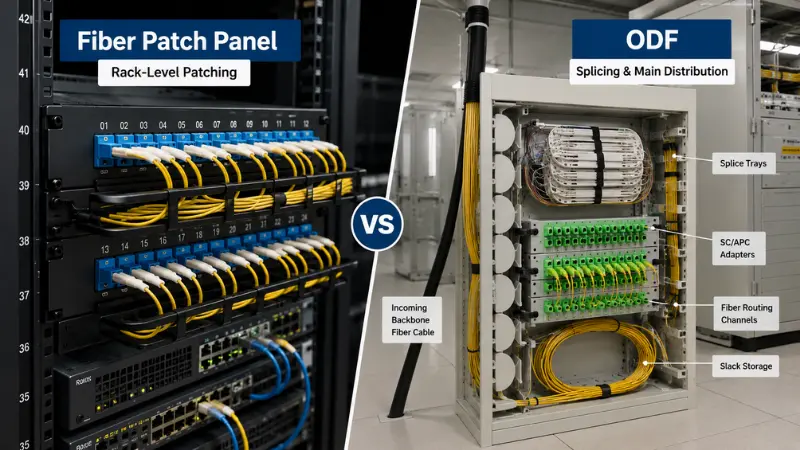

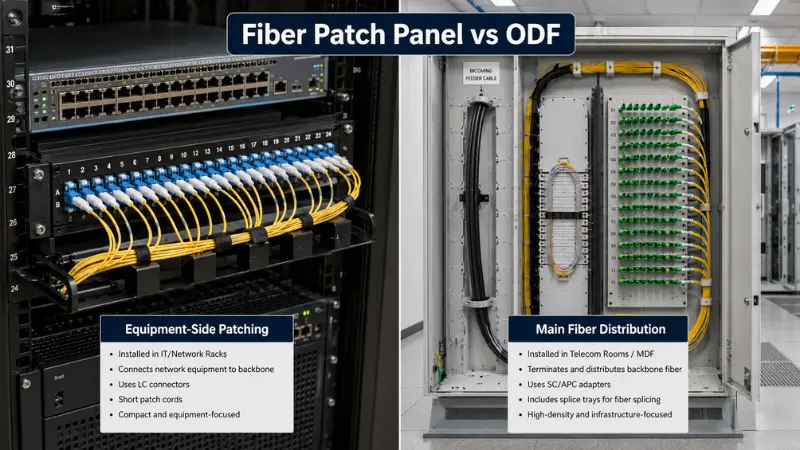

פאנל תיקון סיבים לעומת ODF: ההבדלים האמיתיים

שניהם מנהלים סיבים, אבל סדר העדיפויות העיצובי שלהם מושך לכיוונים שונים. הטבלה שלהלן עוברת צעד אחד מעבר ל-הספינות הרגילות.

איפה הקו מטשטש: חפיפה פונקציונלית?

טיפול ב"תיקון לוח תיקון=בלבד" וב"חבור ODF=בלבד" יטעה אותך בסופו של דבר. שפע של לוחות תיקון-להרכבה כוללים מגש חיבור, ו-ODF קטן עשוי לשמש בעיקר לתיקון. התיאור הכנה הוא על הדגשה: פאנל תיקון מותאם לניהול מגשרים צד של ציוד- בחלל קומפקטי, בעוד ש-ODF מותאם לכניסת כבלים, הגנה על חיבור, אחסון רפוי והפצה מובנית שצריכה להחזיק מעמד. כאשר אתה משווה גיליונות מפרט, קרא את המבנה הפנימי - ספירת מגשים, קיבולת רופסת, חומרת תיקון-כבל - לא רק את ספירת המתאמים. שתי יחידות יכולות לומר "48 יציאות" וגם להיבנות לעבודות שונות לחלוטין.

ODF לעומת Fibre Patch Panel לעומת Fibre Distribution Box

מוצר שלישי מבלבל את ההשוואה: תיבת חלוקת הסיבים, או קופסת המסוף. בְּעֵרֶך:

• פאנל תיקון סיבים- מתלה-סיום ותיקון ליד ציוד.
• ODF- רמת-הפצה-עיקרית, סיום, שחבור, הגנה וניתוב עבור ספירת סיבים בינונית-עד-גבוהה.
• חלוקת סיבים / תיבת מסוף- מתחם קטן יותר, לעתים קרובות על קיר- או מוט-קרוב יותר למשתמשי קצה, לעתים קרובות בדירוג חיצוני-, שעשוי להכיל גם מפצל.

ברשת אחת אתה עשוי לראות את שלושתם: ODF בחדר הראשי, לוחות תיקון במדפי הציוד, ומסוף ותיבות חלוקהבכניסות לבניין או בכל קומה. אם הגבולות עדיין מרגישים מטושטשים, התמוטטות זו שלכיצד מוצרי הפצת סיבים שוניםשווה קריאה.

כיצד לבחור: תהליך שלב-אחר-שלב?

1. זהה את עמדת הרשת

2. צד הציוד-(ליד מתגים ו-OLTs) נשען על לוח התיקון; נקודת הפצה ראשית שמקבלת כבלים חיצוניים נשענת ODF.

3. אשר את ספירת הסיבים הנוכחית והעתידית

4. 12F–24F מתאים לארונות קטנים ולחלוקת רצפות, 48F נפוץ עבור עמודי שדרה ארגוניים וחדרים קטנים, ו-96F–144F+ מצביע על חדרי FTTH OLT, אתרי POP ומשרדים מרכזיים.

5. החלט אם נדרש חיבור היתוך

6. אם יש לפתוח, לתקן ולחבר כבל-מזין שפופרות רופף לצמות, אתה צריך קיבולת-מגש חיבור אמיתית ואחסון רפוי - כלומר שטח ODF.

7. אשר את המחבר ואת סוג הליטוש

8. הוא חייב להתאים למפעל הקיים; LC/UPC עבור מתלים- בצפיפות גבוהה, SC/APC עבור רוב עבודות PON וגישה.

9. בדוק את שטח ההתקנה

10. מתלה 1U–2U או ארגז קיר לחדרים צפופים; מתלה, קיר או רצפה ODF כאשר הקיבולת גוברת על המקום.

11. תכנן כניסת כבלים ותיקון

12. הכניסה האחורית, הצדדית, העליונה או התחתונה צריכה להתאים לאתר, עם מהדקים, שחרור מתחים והארקה עבור כבל משוריין או OSP.

13. יכולת הרחבת מילואים

14. חריצי מתאם ושטח מגש עכשיו זולים בהרבה מהחלפת היחידה כולה מאוחר יותר.

פאנל תיקון סיבים לעומת מטריצת בחירת ODF

מחבר ופולנית: LC, SC, MPO ו-UPC לעומת APC

בחירת המתאם והליטוש חשובה לעתים קרובות יותר מאשר שאלת הלוח-מול-ODF עצמה, מכיוון שהיא צריכה להתאים למפעל הקיים. LC שולט במדפים ובמרכזי נתונים בצפיפות- גבוהה - החוד שלו בגודל 1.25 מ"מ מאפשר לפאנל 1U לשאת 96 סיבים או יותר, וזו הסיבה שהוא ברירת המחדל של מחבר הדופלקס בכבלים מובנים ANSI/TIA-568. SC הוא הבסיס של FTTH וגישה לטלקום: תפס ה-2.5 מ"מ ותפס המשיכה הדחיפה- הם חזקים וקלים לטיפול בשטח, ו-SC/APC נפוץ בכל מקום שבו השתקפות אחורית חייבת להישאר נמוכה מאוד. FC עדיין מופיע בציוד בדיקה ובכמה הגדרות רטט מדור קודם או-גבוהות, בעוד ש-MPO/MTP נושא את הטראנקים המוגדרים מראש- מאחורי קישורי 40G/100G/400G. ההשוואה המעשית של צפיפות{10}}מתוארת בהשוואה זו שלLC ו-MTP/MPO בכבלים בצפיפות גבוהה-.

פולנית היא החלק שאנשים טועים. פסי PC ו-UPC יוצרים מגע פיזי לאובדן נמוך; חיסום APC מוסיף זווית של 8 מעלות כך שהאור המוחזר מנווט לתוך החיפוי במקום ישר לאחור לכיוון המקור, כמוהפניה למחבר של FOAמסביר. זה הופך את APC לבחירה עבור וידאו PON, RF/CATV וקישורי מצב- בודדים- גבוהים -, אבל זה גם אומר שאסור לך להתאים מחבר APC למחבר UPC: פני הקצה השטוחים והזוויתיים לא יישבו, אובדן דוקרנים, ואתה יכול להזיק לחוזים. תכנן פוליש אחד לכל נתיב. לפרטים, עיין במדריך זה לסוגי פוליש למחשב, UPC ו-APCוהמסוריםמחברי SC/APCסקירה כללית.

דוגמאות לתצורת פרויקט אמיתי

מתלה ארגוני 24 יציאות

חדר רשת רצפה צריך לחבר רק קומץ מתגים לסיב ה-riser. לוח תיקון LC/UPC של 1U, 24-יציאות - מוגמר מראש-או עם צמות שחוברו על מגש קטן - נותן תיקון נקי בגישה קדמית עם מקום פנוי. ODF כאן יהיה בזבוז מקום ועלות.

חדר טלקום 144F FTTH

כבל ההזנה הנכנס מעוגן ומוארק במסגרת, כל סיב מאוחה-לצמת SC/APC, רפיון מפותל כשרדיוס הכיפוף שלו מוגן, וכבלי תיקון עוברים אל ה-OLT. עם מגשי חיבור, ניתוב ו-144 סיומים לניהול במשך שנים, ODF המותקן על -מתלה הוא הרבה יותר קל לחיות איתו מאשר לערום כמה לוחות קטנים. סָמוּךמפצלי PLCלהאכיל את רשת ההפצה; אם אתה מוצא את הצד הפסיבי, זהרכיבים פסיביים של FTTHהמדריך הוא רשימת בדיקה שימושית.

כבלים של מרכז נתונים

קישורי 40G/100G פועלים על -טראנקים MPO/MTP עם סיומת מראש, שנפרצו על ידי לוחות תיקון קלטות. העדיפות היא צפיפות יציאות, קוטביות וניתוב נקי תחת סטנדרטים-מבוססים בכבלים מובנה - ללא חיבור - אז פאנל מנצח כאן ODF.

בניית עמוד שדרה (עיצוב שכבות)

חדר הציוד הראשי משתמש ב-ODF כדי לסיים ולהפיץ סיבי riser בין הקומות; כל קומה משתמשת בפאנל תיקון לחיבורי מתגים מקומיים. עמוד השדרה נשאר יציב בעוד שהתיקון נשאר גמיש - וזו בדרך כלל התשובה הניתנת לתחזוקה עבור בניין רב- קומות.

רשימת-טרום רכישה: יציאות, מתאמים, מגשי חיבור וגודל מתלה

טעויות נפוצות - ומה הן עולות

• קנייה לפי ספירת נמל בלבד

• שתי יחידות "48 יציאות" יכולות להיות שונות לחלוטין בפנים; אתה עלול להיגמר ללא רפיון או מגשים ופאנל שכואב לתחזוקה.

•

• שימוש בפאנל תיקון רגיל לחבור כבד

• המגשים עולים על גדותיהם, סיבים מתכופפים מעבר לגבול שלהם, והגנה על שחבור - מתגלה מאוחר יותר כאובדן או קישורים לסירוגין.

•

• התעלמות מכיוון כניסת הכבלים

• כניסה שנלחמת בפריסת האתר מעמיסה את הסיבים והופכת את ההתקנה לאיטית ומבולגנת.

•

• ערבוב מחברים ופוליש ללא תוכנית

• אי התאמה של APC-ל-UPC לבדה יכולה להרוס אובדן החזרה של קישור- במצב יחיד. החלט LC/SC ו-UPC/APC מלפנים, ושקול כיצד תסיים עם המראה הזהמחברים מהירים לעומת חיבור היתוך.

•

• לא משאיר מרווח ראש הרחבה

• כאשר הספירה גדלה, יחידה מלאה ללא חריצים פנויים או שטח מגש פירושה החלפת כל העניין במקום להוסיף לו.

אם העבודה היא תיקון נקי ברמת מדף-, לוח תיקון סיבים הוא הבחירה המעשית והחסכונית-. אם אתה מסיים מספר רב של-כבלי עמוד שדרה נכנסים הזקוקים לחיבור, הגנה, אחסון רפוי וניהול הפצה של שנים, ODF מרוויח את מקומו. רשתות גדולות בדרך כלל מרצות הן - ו-ODF עבור ההפצה הראשית, ציוד לוחות תיקון-. לא משנה מה תציינו, אשרו את הספירה ומרווח הראש, סוג המתאם והפוליש, קיבולת השחבור, גודל התלייה והמתלה וכניסת הכבלים לפני ההזמנה, כך שהיחידה מתאימה הן להתקנה של היום והן לצמיחה של השנה הבאה.
