תיבת מסוף סיבים (FTB) היא מארז קומפקטי שמסיים, מחבר ומארגן כבלי סיבים אופטיים בנקודת הקצה של חיבור כבל.הוא מחבר גדילי סיבים נכנסים לצמות באמצעות חיבור היתוך, ואז מנתב את הצמות הללו ליציאות מתאם שבהן חוטי תיקון מתחברים. רוב הקונים אינם נאבקים בהגדרה זו. הם נאבקים בבחירת הסוג הנכון, ספירת היציאות, פורמט המתאם ורמת ההגנה עבור סביבת ההתקנה הספציפית שלהם - ושם מתחילות רוב בעיות הפריסה הניתנות להימנעות.
מדריך זה מתמקד בהחלטות שחשובות למעשה בעת ציון והתקנה של קופסאות מסוף סיבים, במקום לחזור על היסודות שתוכל למצוא בכל גיליון נתונים של מוצר.
מה בעצם נמצא בתוך תיבת מסוף סיבים

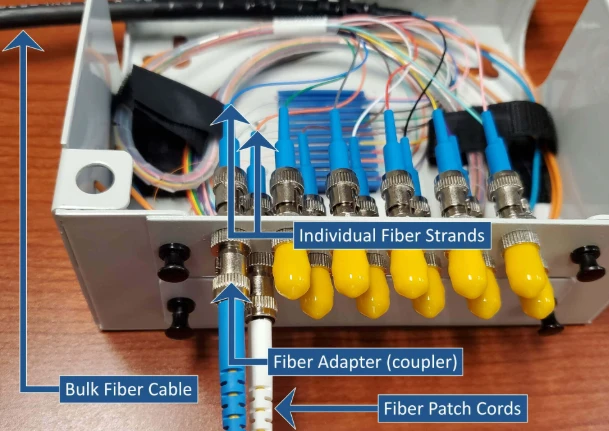

כל FTB, ללא קשר למותג או דגם, מכיל שלוש קבוצות פונקציונליות. הדיור מספק הגנה פיזית וסביבתית. מגש השחבור מנהל את חיבורי ההיתוך בין סיבי כבלים וצמות סיבים אופטיים. ולוח המתאם מציג יציאות מחברים לעולם החיצון.
חומר הדיור תלוי בסביבת ההתקנה. יחידות פנימיות משתמשות בדרך כלל בתערובות ABS או PC+ABS: קלות משקל, מעכבות בעירה-, זולות. יחידות חיצוניות זקוקות לפולימר-מיוצב UV עם-אטמים אטומים גומי או פלדה מגולגלת קרה- עם ציפוי ריסוס אלקטרוסטטי. ההבדל אינו קוסמטי. קופסת ABS מקורה-בדירוג המותקנת על קיר חיצוני תתחיל להגיר וסדק תוך 18 חודשים במקום חשוף לשמש, וברגע שהאטימה נכשלת, הלחות מגיעה למגש השחבור. בשלב זה הקופסה לא מגינה על שום דבר.
מגש השחבור הוא המקום שבו מתבצעת העבודה האופטית בפועל. סיבי כבלים מופשטים, מבוקעים ומתחברים לסיבי צמה בתוך מחזיקי שחבור בודדים. עודף סיבים מתפתל לתוך לולאות אחסון. שני מספרים חשובים כאן: כמה חיבורים המגש יכול להכיל, והאם תעלות הניתוב אוכפות רדיוס כיפוף מינימלי. סיב סטנדרטי מסוג G.652D צריך לפחות רדיוס כיפוף של 30 מ"מ. סיב G.657A2 חסר רגישות ל--Bend סובל עד 10 מ"מ, וזו הסיבה שהוא הפך לברירת המחדל בעיצובי FTB- צפופים. מגש שמאלץ סיבים לכיפופים הדוקים יותר מאשר סוג הסיבים תומך יציג אובדן מאקרובנד - שיופיע בעקיבה OTDR אבל כמעט בלתי אפשרי לתקן בלי-חבור מחדש.

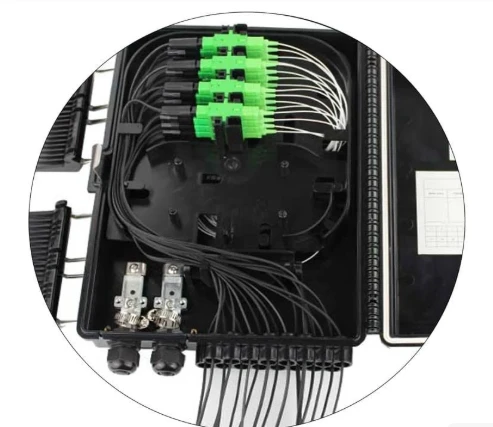

פאנל המתאם מחזיקמתאמי סיבים אופטיים- השקעים שמקבלים חוטי תיקון מציוד במורד הזרם. מתאמי SC/APC הם הסטנדרט עבור רשתות FTTH ו-PON מכיוון שהפוליש שלהם בזווית של 8 מעלות דוחף אובדן החזרה מתחת ל-60 dB, מה שחשוב לאיכות השידור במעלה הזרם. מתאמי LC שולטים בסביבות מרכזי נתונים בהן צפיפות היציאה היא בראש סדר העדיפויות. ערבוב סוגי מתאמים בתוך FTB בודד אפשרי מבחינה טכנית עם מתאמים היברידיים, אבל זה יוצר בלבול במהלך התחזוקה ויש להימנע ממנו אלא אם כן יש סיבה טכנית ברורה. אם אינך בטוח לאיזה מערכת אקולוגית מחברים האתר שלך דורש, פירוט זה שלארבעה סוגי מחברי סיבים אופטיים נפוציםמכסה את הפשרות.
סוגי תיבת מסוף סיבים - ומתי כל אחד הגיוני
סיווג FTB אינו מסובך, אך בחירה לא נכונה עבור הסביבה היא אחת מטעויות הרכש הנפוצות ביותר. הנה מה שמפריד בין הסוגים העיקריים בפועל, לא רק בתיאוריה.

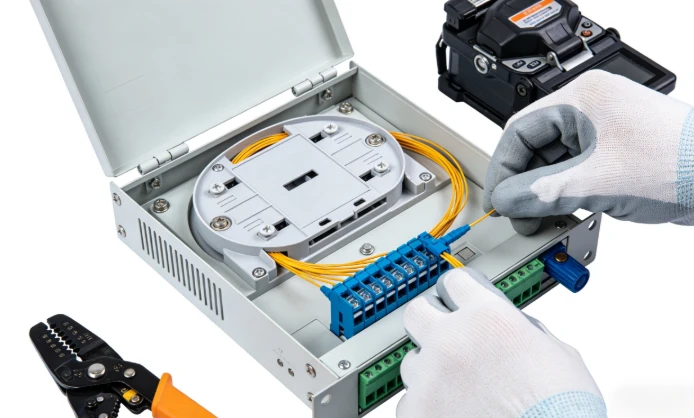

FTB-מוצבים על הקירהם סוס העבודה של FTTH ופריסות- משרדיות קטנות. הם נצמדים לקיר או יושבים בתוך ארון חלוקת זרם- חלש, תומכים ב-2 עד 24 ליבות סיבים ומשתמשים בכיסוי- פתוח או נשלף. ההתקנה אורכת דקות - שניים עד ארבעה ברגים ובלוטת כבלים - וזו הסיבה שהם מצוינים בהפצות-בנפח גדול למגורים שבהן עלות העבודה ליחידה צריכה להישאר נמוכה. הפשרה היא שטח מגש חיבור מוגבל: אם אתה צריך לשלב מפצל PLC או לטפל ביותר מ-24 ליבות, קופסת התלייה- על הקיר נעשית צפופה במהירות.
FTB-מותקנים במדףהיכנס למדלים סטנדרטיים של 19-אינץ' במרכזי נתונים, משרדים מרכזיים ומקלטי טלקום. הם גולשים החוצה לגישה לחיבור, מציעים צפיפות יציאות גבוהה יותר (24, 48, עד 96 סיבים), ותומכים בארכיטקטורות של חיבור צולב וחיבור. העלות הנוספת ליחידה מוצדקת בסביבות שבהן משמעת ניהול הכבלים ומדרגיות עתידית גוברים על מחיר המארז.

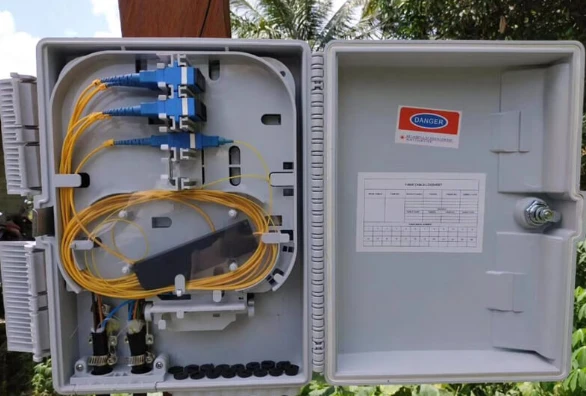

FTBs חיצוניבנויים עבור יישומים לתלייה-לעמוד או על קיר חיצוני{{1}. אטמים אטומים, קליפות עמידות UV-, חומרה חסינת- בפני קורוזיה וסובלנות לטמפרטורת הפעלה מ-40 מעלות לערך +75 מעלות. דירוג ה-IP הוא המפרט החשוב ביותר כאן - ואחד המפרטים השגויים ביותר. קופסה בדירוג IP54 עובדת במסדרון מוגן. עמוד ליד כביש חוף צריך IP68. ציון לפי תווית ("מדורג בחוץ") במקום לפי תנאי האתר בפועל הוא האופן שבו תיבות נכשלות בשטח.
FTBs שולחנייםהן יחידות קלות משקל, ניידות לסביבות בדיקה, תחנות חיבור זמניות או אתרים קטנים שבהם הרכבה קבועה אינה מעשית. הם מקריבים את הגנת הסביבה מטעמי נוחות.
עיון לבחירה מהירה
| תרחיש פריסה | סוג מומלץ | ספירת הנמלים הנפוצה | מַתאֵם | דרישת מפתח |
|---|---|---|---|---|
| FTTH מקורה (בית יחיד) | תושבת-לקיר | 4 / 8 | SC/APC | גודל קומפקטי, מגש חיבור ל-1-2 כבלים |
| דירה / MDU riser | קיר-תלוי או חיצוני | 8 / 12 / 24 | SC/APC | תאימות מפצלים, ספירת כניסות כבלים |
| מרכז נתונים / משרד מרכזי | תושבת-מתלה | 24 / 48 / 96 | LC | צפיפות יציאה, החלקה-את גישה למגש |
| נקודת חלוקה חיצונית | קופסה אטומה בחוץ | 8 / 12 / 24 | SC/APC | דירוג IP65+, עמידות בפני UV ולחות |
| אתר זמני / בדיקה | שולחן עבודה | 4 / 8 / 12 | משתנה | ניידות, התקנה מהירה |
כלל אצבע שימושי: אכלס את הקופסה לכ-60-70% מהקיבולת ביום הראשון. המרווח הנותר סופג צמיחה עתידית ללא החלפה מלאה של המתחם.
כמה הנחיות "אל תעשה" חוסכות יותר כסף מכל טבלת בחירה. אל תשתמש ב-FTB לקיר-אם אתה כבר יודע שמפצל PLC צריך להתאים בתוך - מקום המגש יהיה שולי במקרה הטוב. אל תניח ש-IP65 מכסה כל אתר חיצוני; תושבות מוטות חשופות ומיקומי חוף צריכים IP68. ואל תשתמש כברירת מחדל למתאמי LC רק בגלל שהם קטנים יותר אם שאר האתר בנוי סביב SC/APC -. אי-התאמה מחברים עולה יותר לתיקון ממה ששווה רווח הצפיפות.
טעויות נפוצות בבחירת תיבת מסוף סיבים
רוב בעיות ה-FTB אינן נגרמות על ידי חומרה פגומה. הם נגרמים על ידי שגיאות מפרט שנעשו לפני שהקופסה הוזמנה אי פעם. ארבע טעויות עולות שוב ושוב.
בחירת סוג המתאם מבלי לבדוק את מלאי כבלי התיקון הקיים.בפרויקטים שבהם ה-FTB מצוין על ידי צוות אחד וחוטי התיקון מסודרים על ידי אחר, זה משתבש לעתים קרובות יותר ממה שצריך. פאנל מתאם SC/APC הוא חסר תועלת אם באתר כבר יש מגירה מלאה במגשרים SC/UPC. חוזי הליטוש-הזוויתיים והשטוחים-יצמדו פיזית, אבל מרווח האוויר בממשק יוצר ספייק השתקפות שפוגע בביצועי PON במעלה הזרם. אמת את המערכת האקולוגית של המחברים לפני הנעילה בלוח המתאם.
בחירת קופסאות חיצוניות לפי תווית שיווקית במקום דירוג IP בפועל."מדורג בחוץ" אינו מחלקת IP. קופסה שכותרתה "בחוץ" עשויה להיות IP54, מה שאומר שהיא עמידה בפני התזת מים אך לא גשם מתמשך או כביסה בלחץ. אם אתר ההתקנה חשוף למזג האוויר, אמת את מספר ה-IP הספציפי מול התנאים שהקופסה תעמוד בפועל בפני - ולא התנאים שגיליון המפרט מניח.
חוסר הערכת קיבולת נמל רזרבי.קופסת 12- ליבות היא מעט יותר יקרה מקופסת 8- ליבות. החלפת ארגז 8-ליבות בקופסה של 12 ליבות שנתיים לאחר מכן - כולל גלגול משאית, חיבור מחדש וזמני השבתה - עולה פי כמה מהפרש המחיר. מפרט לצמיחה.
התעלמות מתאימות של גורם מפצל מפצל.אם תוכנית הפריסה דורשת שילוב של אמפצל אופטי PLCבתוך תיבת המסוף, פריסת מגש השחבור ועומק המארז חייבים להתאים למודול המפצל - בדרך כלל מיני-צינור או צורת קלטת ABS. לא כל FTB מיועד לזה. בדוק את המידות הפנימיות ואת תצורת המגש לפני הנחה שמפצל יתאים.
שילוב מפצלי PLC בתוך קופסאות מסוף סיבים
מפעילי FTTH נוספים משלבים כעת את פונקציית הפיצול ופונקציית הסיום באותו מתחם. במקום להזרים סיבים מארון מפצל נפרד לתיבת מסוף במורד הזרם, המפצל יושב ישירות על מגש השבר FTB. סיב כבל ההזנה מתחבר לכניסת המפצל; כל פלט מפצל מחובר להיתוך לצמה שמסתיימת בלוח המתאם. מנויים מתחברים באמצעות כבלי נפילה המחוברים לאותם מתאמי הפאנל הקדמיים-.
זה עובד מכיוון שמפצלי PLC אינם תלויים באורך גל-בפס הפעולה של 1260-1650 ננומטר. FTB משולב יחיד יכול להתמודד עם GPON במורד הזרם ב-1490 ננומטר, במעלה הזרם ב-1310 ננומטר, ושכבת וידאו RF ב-1550 ננומטר בו זמנית. אין צורך בחומרת סינון נוספת.
פחות מארזים פירושם פחות נקודות חיבור, נתיבי סיבים קצרים יותר ותיעוד פשוט יותר - פחות עבודת התקנה, פחות תחזוקה שוטפת. המגבלה היא גודל המארז: תושבת- לקירתיבת מסוף סיבים אופטייםעם מפצל 1×8 משאיר מקום מוגבל לאחסון סיבים מיותרים, כך שההתקנה צריכה להיות נקייה. בפרויקטים שבהם יש לאשר את ספירת היציאות, פורמט המתאם ושילוב המפצל ביחד, פריסת התיבה חשובה יותר מקיבולת הכותרת בגליון הנתונים. למכניקה מפורטת של האופן שבו אותות מנותבים דרך המתחמים האלה, המשך ההדרכה הטכנית הזוכיצד פועלת קופסת מסוף סיבים אופטייםמכסה את נתיב האות הפנימי.
נוהלי התקנה ותחזוקה שחשובים למעשה
שני שלבי התקנה גורמים לרוב הבעיות בשטח, ושניהם ניתנים להימנעות.
הראשון הוא שחבור מזוהם. קצה סיב מלוכלך מציג 0.3-0.5 dB של אובדן הכנסה עודף לכל חיבור - מספיק כדי לדחוף קישור PON שולי מתחת לסף רגישות המקלט. נקה כל קצה סיבים במגבונים ללא מוך-ו-IPA לפני הביקוע. בדוק עם מיקרוסקופ סיבים לאחר הביקוע. אם יש זיהום גלוי, נקה ו-בקע מחדש. הזמן המושקע בשלב זה הוא טריוויאלי בהשוואה לזמן המושקע בפתרון בעיות{10}}בהפסד גבוה לאחר סגירת הקופסה.
השני הוא מומנט בלוטות הכבלים. הידוק- יתר מועך את מעטפת הכבל ומלחיץ את הסיבים שבתוכו. הידוק תת- מאפשר חדירת לחות לאורך חודשים. פעל לפי ערכי המומנט שצוינו על ידי היצרן. זה לא שלב שבו "יד חזק פלוס קצת" הוא תחליף מקובל למפתח מומנט.
לתחזוקה שוטפת, קופסאות מסוף סיבים הן פסיביות ודורשות תשומת לב מינימלית - אך לא אפס. לוח זמנים מעשי: בדיקה ויזואלית וניקוי פנים-בקצה המחברים כל 12-18 חודשים עבור התקנות פנימיות, כל 6 חודשים עבור אתרי סביבה- חיצונית או קשה. בדוק את אטמי בלוטות הכבלים עבור סדקים או ערכת דחיסה. אם תשמרו על רישומי בסיס של OTDR עבור כל תיבה, עקבות ההשוואה יתפוסו השפלה הדרגתית של שחבור הרבה לפני שהיא תגרום להפסקת מנוי.
שאלות נפוצות
ש: האם אני צריך מתאמי SC/APC או SC/UPC בתיבת מסוף סיבים FTTH?
ת: SC/APC כמעט בכל המקרים. ארכיטקטורות PON רגישות להשתקפויות אחוריות, והחסום הזוויתי של SC/APC מספק אובדן החזרה מתחת ל-60 dB בהשוואה ל-50 dB של SC/UPC. היוצא מן הכלל הנפוץ היחיד הוא פריסות Ethernet אקטיביות מנקודה-ל-שם תקציב ההשתקפות סלחן יותר.
ש: מה ההבדל בין תיבת מסוף סיבים לסגירת סיבים?
ת: קופסת מסוף סיבים מסיימת סיבים ומציגה יציאות מתאם מחוברות לגישה לכבל תיקון. סגירת חיבור מגינה על חיבורי ספייס באמצע- בין שני מקטעי כבלים אך אינה מספקת גישה למחבר. אם אתה צריך לחבר כבלי תיקון או להפיל כבלים במקום, אתה צריך תיבת חיבורים. אם אתה רק מחבר שני מסלולי כבלים במקום קבור או אווירי, סגירת חיבור היא המוצר הנכון.
ש: כיצד אוכל לבחור בין FTBs 8 ליבות, 12 ליבות ו-24 ליבות?
ת: ספור את הסיבים שאתה צריך להפסיק היום, ואז הוסף 30-50% לצמיחה עתידית. ירידה ב-FTTH-למשפחה בודדת דורשת בדרך כלל תיבת 4-ליבות או 8-ליבות. Riser MDU המשרת 6-8 יחידות צריך 12 או 24 ליבות. אם מפצל PLC יותקן בתוך הקופסה, ספירת תפוקת המפצל קובעת את דרישת היציאות המינימלית - מפצל 1×8 צריך לפחות 8 יציאות פלט פלוס כל סיבי מעבר.
ש: האם IP65 מספיק עבור כל התקנות תיבת מסוף סיבים חיצונית?
ת: IP65 מטפל ברוב המיקומים החיצוניים המוגנים - מתחת למרזבים, בתוך ארונות רחוב או על קירות בניין עם הגנה מסוימת מעל הראש. עבור תושבות מוטות חשופות לחלוטין, מתקני חוף או אזורים עם אבק כבד או חלקיקים תעשייתיים, IP68 עם אטמים אטומים-גומי היא הבחירה הבטוחה יותר. הפרש העלות קטן ביחס לעלות החלפת שדה.
ש: האם תיבת מסוף אחת יכולה לתמוך גם בחבור סיבים וגם בהרכבת מפצל PLC?
ת: כן, דגמים רבים מיועדים לכך. למגש השחבור חייב להיות אזור ייעודי או תושבת הרכבה עבור מפצל מיני-צינור או ABS קלטת. ודא את המידות הפנימיות לפני הזמנת - לא לכל מארזי ה-FTB יש מספיק עומק כדי להכיל מודול מפצל לצד מחזיקי ספייס סטנדרטיים ולולאות אחסון סיבים.
