כיצד לבחור לוח תיקון סיבים אופטיים או ODF?

בחירת לוח תיקון סיבים אופטיים - המכונה לעתים קרובות ODF או מסגרת הפצה אופטית - היא רק לעתים נדירות רק עניין של התאמת ספירת סיבים לשורה בהצעת מחיר. בחדר טלקום אמיתי, רשת גישה FTTH, LAN ארגוני או מרכז נתונים, הפאנל צריך גם לתקן את הכבל הנכנס, להגן על חיבורים, להחזיק מתאמים, לנתב כבלי תיקון, לשאת תוויות ברורות ולהשאיר מקום לגדול. השג את הפרטים האלה שגוי ולוח זול-למראה עולה לך זמן בשקט במהלך ההתקנה, ושוב בכל שדרוג עתידי.

מדריך זה נכתב מנקודת המבט של בחירה ואספקה ​​של רכיבים פסיביים בסיבים אופטיים לפרויקטים של FTTH, טלקום ומרכזי נתונים. הוא עובר על ההחלטות שחשובות בפועל באתר - קיבולת, הרכבה, מתאמים, חיבור וניהול כבלים - ומסתיים במטריצות בחירה, רשימת RFQ ורשימת בדיקה שבה תוכל לעשות שימוש חוזר ברכישה הבאה שלך.

מהו לוח תיקון סיבים אופטיים / ODF?

פאנל תיקון סיבים אופטיים הוא יחידת ניהול סיבים המשמשת לסיום, ארגון, חיבור, חיבור והגנה על סיבים אופטיים. תוכלו למצוא אותו בחדרי טלקום, מרכזי נתונים, רשתות גישה FTTH, רשתות ארגוניות וארונות תקשורת.

בשפת הפרויקט-ל-היום, "פאנל תיקון סיבים אופטיים", "פאנל תיקון סיבים אופטיים", "ODF" ו"מסגרת הפצה אופטית" משמשים לעתים קרובות לסירוגין. התכנון המכני משתנה, אבל העבודה זהה: להפוך את חיבורי הסיבים לקלים יותר לניהול, בדיקה, תחזוקה והרחבה. אם אתה רוצה פירוט מלא יותר של היכן המונחים מתפצלים, ההשוואה הזו של אODF לעומת פאנל תיקוןבמערכות סיבים אופטיים הוא מקום טוב להתחיל בו.

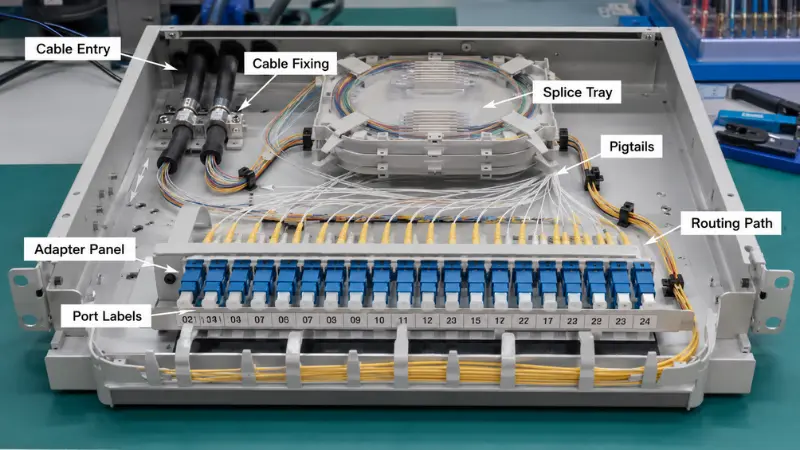

פאנל תיקון סיבים טיפוסי משלב מספר אלמנטים:

• -לוחות מתאם שמכילים את מצמדי ה-SC, LC, FC או MPO
• -מגשי חיבור המגינים על חיבורי היתוך ומאחסנים עודפי סיבים
• -צמות סיבים התמזגו לכבל הנכנס
• -נקודות קיבוע ויציאות כניסה לכבלים לשחרור מתחים
• -נתיבי ניתוב פנימיים השומרים על רדיוס עיקול
• -אזור ניהול כבל תיקון בחזית
• -תוויות יציאה או זיהוי

•

מדוע חשוב לבחור בפאנל תיקון הסיבים הנכון?

פאנל התיקון הוא בדרך כלל חלק קטן מתקציב הרשת הכולל, אך יש לו השפעה מוגזמת על איכות ההתקנה ושנים של תחזוקה לאחר מכן. פאנל המתאים לאתר מאפשר למתקינים לנתב סיבים בצורה נקייה, להגן על נקודות שחבור, לשלוט במתח כיפוף ולמצוא כל יציאה במהירות. אחד שנבחר בצורה גרועה יוצר ניתוב צפוף, תחזוקה מביכה, קיבולת תקועה ושדה טלאים מבולגן.

לפני שאתם מתחייבים לדגם, הוא צריך לענות על שלוש שאלות בוטות: האם הוא יכול לשאת את ספירת הסיבים הדרושה לכם כעת, האם טכנאי יכול להתקין ולתחזק אותו ללא מאבק, והאם הוא יכול לצמוח עם הרשת במקום להיקרע ולהחליפו? אם תשובה כלשהי היא לא, מחיר נמוך יותר של מדבקה רק לעתים רחוקות מפצה על כך.

גורמים מרכזיים שיש לקחת בחשבון בעת ​​בחירת לוח תיקון סיבים אופטיים

ספירת סיבים וקיבולת נמל

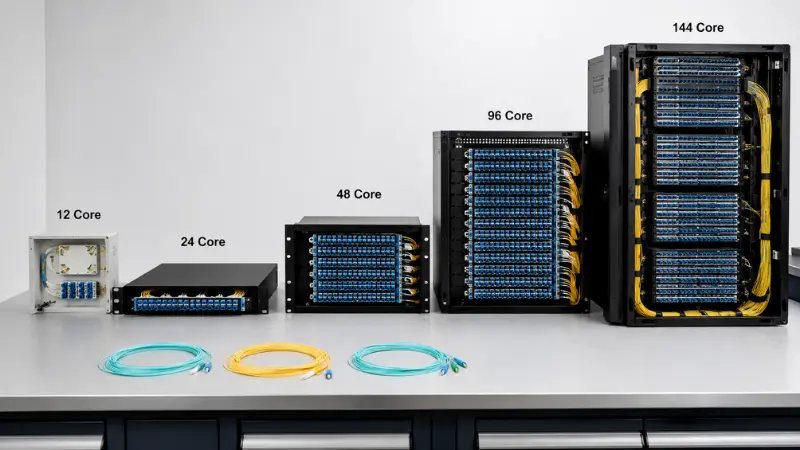

ספירת הסיבים היא המספר הראשון שרוב הקונים בודקים. תצורות ODF נפוצות מרצות 12, 24, 48, 72, 96 ו-144 ליבות. נקודת הפצה קטנה של FTTH עשויה להתאים לקופסה לתליית קיר בעלת 12- או 24 ליבות; חדר טלקום או ליבה ארגונית נוחתים לעתים קרובות על לוחות מתלים בעלי 24 או 48 ליבות; ונקודות מרכז נתונים או עמוד שדרה בצפיפות גבוהה דוחפות לכיוון 96 או 144 ליבות.

הטעות היא להתאים את הפאנל למספר הסיבים של היום בדיוק. כלל אצבע בר ביצוע הואסיבים נוכחיים + קיבולת פנויה + מקום מתלה: קח את הסיבים שאתה מסיים עכשיו, הוסף מרווח ראש עבור הקישורים שאתה יכול לצפות מראש, ואז בדוק מה גובה המתלה שלך מאפשר בפועל. אם פרויקט מדליק 24 סיבים אבל האתר צפוי להכפיל את עצמו, פאנל בעל 48 ליבות בדרך כלל עולה הרבה פחות מהעבודה של החלפת היחידה מאוחר יותר.

כנקודת מוצא:

• נקודת גישה קטנה - 12 ל-24 ליבות
• חדר טלקום סטנדרטי - 24 עד 48 ליבות
• נקודת הפצה גדולה יותר - 72 עד 96 ליבות
• עמוד שדרה או מרכז נתונים - בצפיפות גבוהה - 96 ומעלה

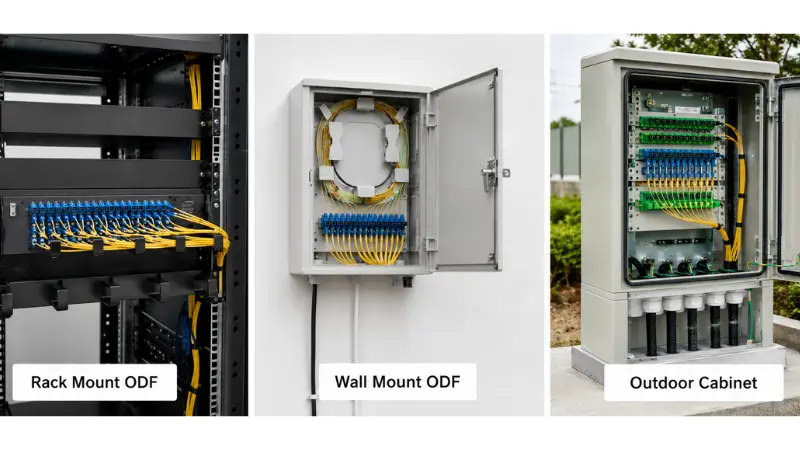

מתלה, מתקן קיר או התקנה חיצונית

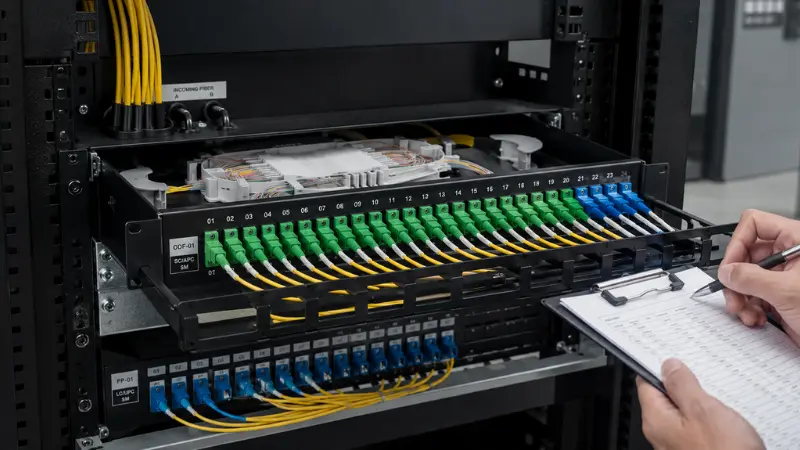

סביבת ההתקנה, יותר מכל דבר אחר, מכתיבה את צורת הפאנל. פאנל 19-אינץ' עם תיקון סיבים לתלייה על מתלים נופל בצורה מסודרת לתוך מתלים סטנדרטיים לצד מתגים, OLTs וציוד שידור, וזו הסיבה שהוא שולט בחדרי טלקום ומרכזי נתונים. ODF לתלייה על הקיר מתאים לאתרים ללא מתלה בכלל - נקודות גישה FTTH, רשתות בניינים קטנים, נקודות הפצה במסדרונות ומשרדי סניפים. ארון חלוקת סיבים חיצוני מיועד לארונות רחוב ולמצבים חיצוניים למחצה, שבהם האיטום, החוזק המכני וכניסת הכבלים חשובים הרבה יותר מאשר כמה הקופסה נראית קומפקטית או מסודרת.

הצמד את המיקום לפני שאתה בוחר: בתוך מתלה בגודל 19-אינץ', על קיר, בתוך ארון טלקום, בנקודת גישה חיצונית או בשורה של מרכז נתונים בצפיפות- גבוהה. אם הפאנל יוצא לחוץ, התייחס להגנה מפני חדירה כדרישה קשה ולא כאל-ש-לחפש - דירוג IP מוצהר, דיור עמיד בפני UV ובלוטות אטומות תקינות, ואשר זאת נגד הדרךהכבל הפנימי והחיצוני שלך מותקן.

1U, 2U או יותר: בחירת גובה מתלה

עבור לוחות מתלים, הגובה הוא החלטה משלו ולא רק פונקציה של ספירת הסיבים. פאנל תיקון סיבים אופטיים של 1U חוסך את מירב מקום המדף והוא ברירת המחדל עבור שורות מרכז הנתונים, אך אותו 1U שמחזיק בנוחות 24 יציאות דופלקס LC יכול להרגיש צפוף ברגע שאתה מנסה להוסיף מגשי חיבור ולנתב כבלי תיקון בחזית. עלייה ל-2U קונה לך חדר עבודה: מגשים עמוקים יותר, סלילת סיבים רפויים קלה יותר ושדה טלאי קדמי שלא נלחם בך במהלך מהלכים, הוספות ושינויים.

דרך פשוטה להחליט: בחר 1U כאשר הצפיפות היא בראש סדר העדיפויות והפאנל הוא לרוב תיקון- שהופסק מראש; בחר 2U ומעלה כאשר אותו פאנל חייב להכיל גם חיבור שדה, חבילות צמות גדולות יותר או קונפיגורציה מחדש תכופה. ספירת יציאות בלבד, והתעלמות מהמקום שהיציאות הללו זקוקות להם מאחורי ומלפני המתאמים, היא אחת משגיאות הגודל הנפוצות ביותר.

סוג קבוע לעומת סוג הזזה

לוחות מתלים מגיעים בעיצובים קבועים והזזה. פאנל קבוע לתלייה הוא פשוט יותר, קשיח יותר ובדרך כלל זול יותר - בחירה הגיונית שבה הסיבים נקבעים פעם אחת ולעתים רחוקות נוגעים בהם שוב. לוח הזזה נמשך קדימה על מסילות כך שטכנאי יכול להגיע למגשי השחבור, המתאמים והניתוב הפנימי מבלי לפרוק דבר.

ההחלפה-ת היא כסף אמיתי לעומת זמן אמת. באתרים שבהם יציאות מוגדרות מחדש לעתים קרובות, מגש הזזה מאפשר לך לעבוד על החיבורים מבלי להסיר את כל הפאנל מהמתלה, שבמסגרת עמוסה יכול להפוך עבודה של חצי-שעה לכמה דקות. עבור קישור מגע נמוך- שיישאר ללא נגיעה במשך שנים, הפאנל הקבוע הוא הערך הטוב יותר. בחר בהחלקה כאשר תחזוקה, בדיקות או שדרוגים תכופים; בחר קבוע כאשר הם לא.

סוג מתאם: SC, LC, FC או MPO

המתאם צריך להתאים למחברים שכבר נמצאים ברשת שלך, אז זו החלטה שאתה מאשר נגד הכבל, הצמות והיציאות של הציוד במקום לנחש.

מתאמי SC נשארים סוס העבודה של FTTH, FTTx וגישה לטלקום. ב-PON ו-FTTH, SC/APC היא הבחירה הרגילה מכיוון שחזית הקצה המזווית של 8- מעלות מחזירה אור תועה לתוך החיפוי במקום הליבה, ומחזיקה את אובדן ההחזר נמוך - בדיוק מה שמפצלים אופטיים פסיביים צריכים. SC/UPC מופיע בקישורים סטנדרטיים אחרים שבהם זווית זו אינה נדרשת. הפולנית אינה ניתנת להחלפה: APC משתדך רק עם APC, וכפיית חיסום APC כנגד UPC אחד פוגע בשניהם. אם השאלה הפולנית חדשה עבורך, ההסבר הזה ימשיךההבדלים בין PC, UPC ו-APCמפרט את זה בצורה ברורה. אובדן החזר ואובדן ההכנסה עצמם מדורגים מתחתתקני חיבור סיבים אופטיים של חברת החשמל, המהווה את ההפניה שגיליון הנתונים של הספק שלך צריך לאתר.

מתאמי LC שולטים במרכזי נתונים וציוד בצפיפות- גבוהה מכיוון שמחבר ה-LC הוא בערך חצי מטביעת הרגל של SC. ההבדל בגודל הזה הוא כל העניין: פאנל דופלקס LC מתאים להרבה יותר יציאות לאותה 1U מאשר פאנל SC יכול, מה שחשוב כאשר כל יחידת מתלה מתמודדת. רוב יציאות המתגים והמקלטים - SFP, SFP+, QSFP - מסתיימות ב-LC, כך שהפאנל בדרך כלל עוקב אחר הציוד.

מתאמי FC, עם צימוד הברגה שלהם, עדיין מופיעים בחלק מהמיקומים של טלקום, בדיקה ומדידה או מדור קודם שבהם בורג-בחיבור מתנגד לרטט. לוחות מתאמי MPO/MTP הם שוב קטגוריה אחרת: הם נושאים 8, 12 או 24 סיבים בפס אחד וקיימים כדי להפוך כבלים-בצפיפות גבוהה ו-מוגדרים מראש למעשיים, מערכות הזנה-ו-קסטות במרכז הנתונים. אם אתה שוקל אפשרויות צפיפות למבנה צפוף, המדריך המעשי הזה עלהשוואת LC עם MTP/MPOשווה לקרוא קודם.

לפני שאתה מזמין, הסדר כמה דברים: סוג מחבר (SC, LC, FC, ST, MPO/MTP); פוליש (UPC או APC); מתאם סימפלקס, דופלקס או מרובע;מצב יחיד- או רב מצב(אלה אינם ניתנים לערבב בקישור); והאם הפאנל נשלח עמוס במתאמים ובצמות או חשוף. קיצור דרך להחלטה מהירה:

• לִבחוֹרSC/APCעבור PON, FTTH והפצת רוב הגישה.
• לִבחוֹרLC, בדרך כלל דופלקס, כאשר צפיפות יציאה או סיום צד-מתג מניע את העיצוב.
• לִבחוֹרFCרק במקום שבו צוין ממשק-משורשר ועמיד בפני רעידות.
• לִבחוֹרMPO/MTPעבור גזעי עמוד שדרה וכבלים-מסתיימים מראש בצפיפות גבוהה-.

לוח תיקון טעון לעומת לא טעון

שאלה אחת שתופס את הקונים לא מוכנים היא האם הפאנל מגיעטָעוּןאוֹפָּרוּק. לוח תיקון סיבים טעון מגיע עם המתאמים מותקנים, ולעתים קרובות, מותקנים מראש-, כך שצוות השטח צריך רק לחבר ולתקן. פאנל תיקון סיבים לא טעון הוא מארז ריק: אתה מוסיף את לוחות המתאם והצמות בעצמך, מה שנותן גמישות לערבב סוגי מחברים או לשנות תצורה אך מוסיף זמן הרכבה באתר.

בחר פאנל טעון כאשר סוג המחבר קבוע, הנפחים ניתנים לחזרה וברצונך למזער את העבודה בשטח. בחר לא טעון כאשר לפרויקט עדיין יש משתנים פתוחים - סוגי ליטוש שונים באתרים, מעבר בין תקני מחברים, או רצון להחזיק מארז אחד ולאכלס אותו לפי הצורך. אם אתה עדיין מחליט איך הסיבים האלה יפסיקו מלכתחילה, ההשוואה הזו שלמחברים מהירים נגד שחבור היתוךהוא בן לוויה שימושי. כך או כך, הפוך את מצב הספק לטעון או לפרוק במפורש בהצעת המחיר, כי "פאנל תיקון" לבדו לא אומר לך מה יש בקופסה.

דרישת שחבור ועיצוב מגש שחבור

חלק מהפאנלים מתקינים רק כבלים-תמוטים מראש; אחרים צריכים לחבר סיבים נכנסים. אם הכבל האופטי חייב להיות מותך לצמות הצמות באתר, הפאנל זקוק למספיק מגשי חיבור, שרוולי חיבור ואחסון כדי לסלול את הסיב ללא כיפופים הדוקים. כבל חוץ צינור משוחרר, למשל, מביא צינורות חיץ ארוכים שצריכים מקום לשבת, כך שמגש שמתאים לכבל פנימי מסודר יכול להציף בשטח.

קיבולת המגש היא הפרט שאנשים מדלגים עליו. מגש בודד מחזיק בדרך כלל מספר קבוע של חיבורים ושרוולי הגנה; חורגים ממנו וטכנאים מתחילים לערום סיבים, מה שהופך את התחזוקה מאוחרת לאמללה ומסכן את החיבורים אותם אתה מנסה להגן. אשר כמה סיבים יחוברו, שיש מספיק מגשים עבורם עם מעט חילוף, אםצמותכלולים או מזמינים בנפרד, וכי עדיין ניתן להגיע למגש לאחר שהפאנל מלא. אם אתה רוצה את הרקע על ההצטרפות עצמה, סקירה כללית זו מסבירהמטרת שחבור היתוך.

עבור כבלים שהסתיימו- מראש, מגשי חיבור עשויים להיות מיותרים, והפוקוס עובר ללוחות מתאם, לקיבוע כבלים ולניתוב-הצד הקדמי של כבל התיקון.

רדיוס כניסת כבלים, ניתוב וכיפוף

מספיק יציאות אינו זהה לניהול סיבים טוב. הפאנל גם צריך לתת לכבלים ולחוטי תיקון להיכנס, לנתב ולצאת ללא קרב. בדוק תחילה את כיוון הכניסה מול האתר - חלק מהפנלים לוקחים את הכבל מאחור, אחרים מהצד או מלמעלה, וארונות חיצוניים צריכים בלוטות אטומות. לוחות מתלים צריכים לתת לך נקודת תיקון והורדת מתחים כך שהמשקל של הכבל הנכנס לעולם לא ימשוך את המחברים.

בפנים, סיבים צריכים נתיב פנוי, וכבלי תיקון לא צריכים לחסום את הגישה למתאמים או למגשים. הניתוב צריך גם לכבד את רדיוס הכיפוף: כיפוף סיבים הדוק יותר מהמינימום המדורג שלו מגדיל את אובדן ההחדרה, ולאורך זמן עלול לסדוק את הזכוכית. במקום לסמוך על מספר שקראת איפשהו, עקוב אחר רדיוס הכיפוף המינימלי המוצהר של יצרן הכבלים והמחברים - כיפוף-סיבים בלתי רגישים המוגדרים בITU-T G.657המלצה לסבול ניתוב הדוק יותר, אבל גיליון המפרט, לא ניחושים, הוא הסמכות. פאנל שמטפל בזה היטב נותן לך נקודות תיקון, ניתוב פנימי חלק, אחסון רפוי, הפרדה נקייה בין כבל נכנס לכבלחוטי תיקון, ומקום לממש את הידיים שלך לתחזוקה.

תיוג והרחבה עתידית

תיוג זוכה להתעלמות בעת הרכש ואז הופך להיות קריטי בפעם הראשונה שמישהו צריך להתחקות אחר מעגל בלחץ. זיהוי יציאה ברור הוא מה שמאפשר לטכנאי לבדוק קישור, לבודד תקלה ולהימנע ממשיכת כבל תיקון שגוי - ובמסגרת גדולה, תיוג לקוי מוסיף בשקט זמן לכל קריאת תחזוקה ויוצר סיכון ממשי של ניתוק שירות חי.

הרחבה היא החצי השני. אם נעשה שימוש בכל יציאה ביום הראשון, הבקשה הבאה לשירות פירושה פאנל נוסף, יותר שטח מתלה ועוד כבלים. השארת עמדות מתאם רזרביות, או בחירת פאנל עם לוחות מתאם מודולריים, מקל בהרבה על הוספת קיבולת או שינוי סוגי מחברים במהלך שדרוג במקום להתחיל מחדש.

השוואה בין סוגי פאנל תיקון סיבים אופטיים

מדריך בחירה מהיר: באיזה ODF כדאי לבחור?

הגורמים שלמעלה מקיימים אינטראקציה, אז הנה תצוגה מרוכזת שממפה תרחישי פרויקט נפוצים לברירת מחדל הגיונית. התייחסו אליו כנקודת התחלה והתאימו לשטח המדף ולממשקי הציוד שלכם.

דוגמאות בחירה מעשיות

דוגמה 1: נקודת הפצה קטנה של FTTH

דמיין נקודת חלוקה בשולי המדרכה או במרתף המזינה אשכול מנויים מ-PON. כבלי נפילה והפצה נכנסים, סיבים מחוברים לצמות, וקווי מנויים ניתקים. כאן מספיק בדרך כלל ODF לתלייה על הקיר של 12 או 24 ליבות, מצויד במתאמי SC/APC כדי לשמור על אובדן החזר נמוך עבור הזנת המפצל. האילוצים שנוגסים הם פיזיים: שטח קיר מוגבל, כבל נפילה שזקוק לשחרור מתיחה מתאים, ותווית ברורה מספיק כדי שהטכנאי הבא יוכל למצוא את המנוי הנכון מבלי להתחקות אחר כל סיב. ודא שלקופסה יש מגש שחבור בגודל הספירה, וכימפצל PLCהאכלתו מובאת בחשבון בתקציב הסיבים. לרשימת החלקים הרחבה יותר בבניית PON, זהמדריך רכש רכיבים פסיביים של FTTHמהווה התייחסות מועילה.

דוגמה 2: התקנת Rack Data Center 1U

בשורה של מרכז נתונים, שטח המדף הוא דל וצפיפות היציאה שולטת. הפאנל הוא כמעט תמיד בגודל 19 אינץ', 1U במידת האפשר, מאוכלס במתאמי דופלקס LCאו MPO/MTP עבור כבלים מטען-ו-קסטות. רוב הקישורים מופסקים- מראש, כך שחבור הוא נדיר והדגש עובר לשדה תיקון קדמי נקי, תיוג מדויק ופריסה מודולרית המאפשרת לך להוסיף קלטות מאוחר יותר. פאנל 1U הזזה זוכה למקומו כאן: כאשר טכנאי צריך -לתקן מחדש שורה חיה, משיכת הפאנל קדימה פעימות עבודה עיוור מאחורי המתאמים. אל תגודל לפי ספירת יציאות בלבד - בדוק שיש מספיק מקום לחבוש את כבלי התיקון מול פאנל טעון במלואו.

דוגמה 3: חדר טלקום עם דרישת חיבור

כאשר כבל אופטי חיצוני נוחת בחדר טלקום ויש לחבר אותו לצמות, מתלה ODF עם מגשי חיבור מתאימים הוא הכלי הנכון. הכבל זקוק לתיקון והורדת מתחים בכניסה, הארקה עבור כל איבר חוזק מתכתי אם עיצוב הכבל מחייב זאת, הגנה על חיבור ומספיק אחסון לסלילת רפיון ללא עיקולים הדוקים. הקיבולת כאן היא בדרך כלל 24, 48 ליבות או יותר, עם מתאמי SC או LC שנבחרו כך שיתאימו לממשק ההילוכים או ה-OLT, וכניסה אחורית או צדדית כדי להתאים לפריסת המתלה. אם הספירה או תדירות התחזוקה גבוהה, מעבר מ-1U ל-2U משתלם בחדר העבודה. פאנל טעון - מתאמים וצמות צמות מותאמים מראש, בקופסא 24 ליבות עם מגש שחבורסגנון בנייה - מקצר את עבודת השטח; שלדה לא עמוסה מחליפה את זה בשביל גמישות.

טעויות נפוצות שיש להימנע מהן

בחירה רק לפי ספירת סיבים

פאנל בעל 48 ליבות אינו טוב אוטומטית מפאנל בעל 24 ליבות. אם הניתוב הפנימי צפוף או שקשה להגיע למגשים, המספר הגדול יותר פשוט יקנה לך התקנה קשה יותר. שקלו קיבולת יחד עם גובה מתלה, סוג מתאם, שטח מגש וניתוב.

התעלמות מגישה לתחזוקה

חלק מהפנלים נראים קומפקטיים ומתגלים כאומללים לשירות לאחר שנדחסו. אם המרווח הקדמי הדוק, פאנל קבוע הופך כל שינוי עתידי לקשה יותר; כאשר קישורים מוגדרים מחדש לעתים קרובות, סוג ההזזה בדרך כלל חוסך יותר ממה שהוא עולה.

ערבוב סוגי מחברים ללא תוכנית

SC, LC, FC ו-MPO אינם ניתנים להחלפה, וגם לא לקים של APC ו-UPC. אשר את המחבר והליטוש המשמשים את הכבל, הצמה, מקלט המשדר, ה-OLT, המתג או ציוד ההילוכים לפני שתזמינו, או שתהיה הבעלים של פאנל שלא יכול להתאים לרשת.

שוכחים התרחבות עתידית

פאנל תפוס במלואו ביום הראשון הוא בעיה שנדחתה, לא נמנעת. שמור יציאות רזרביות או בחר עיצוב מודולרי כאשר הרשת צפויה לגדול.

משקיף לכיוון כניסת הכבלים

אם הערך אינו תואם את האתר - האחורי, הצדדי, העליון או התחתון -, ההתקנה מתבלבלת והפוגת המתחים רק לעיתים רחוקות מגיעה למקום שבו אתה צריך אותה. אשר את הכיוון מול המתלה או פריסת הקיר מלפנים.

מה לומר לספק שלך לפני בקשת הצעת מחיר

הצעת מחיר מדויקת תלויה בכמה פרטים. שלח את אלה וספק יכול להמליץ ​​על הפאנל הנכון במקום להשתמש בדגם הסטנדרטי הזול ביותר:

• יישום - FTTH, מרכז נתונים, חדר טלקום, LAN ארגוני או ארון חיצוני
• סוג התקנה - מתלה, תושבת קיר או חיצוני
• גודל מתלה - 19-אינץ' ו-1U, 2U או גובה מותאם אישית
• ספירת סיבים - 12, 24, 48, 72, 96, 144 או אחר
• סוג מתאם - SC, LC, FC, ST, MPO/MTP
• פולנית - UPC או APC
• סוג סיבים - מצב יחיד- או רב מצב
• חיבור - עם או בלי מגשי שחבור
• פאנל נטען או פרוק
• כיוון כניסת כבלים
• דרישות כבל צמה וטלאי
• צרכי תיוג ואריזה
• הרחבה עתידית צפויה

רשימת בדיקה: אימות הפאנל עם ההגעה

ברגע שהפנלים מגיעים, צ'ק נכנס מהיר חוסך עוגמת נפש באתר. מעבר לספירה הברורה, אשר את הפרטים שספקים חותכים מדי פעם כדי להגיע למחיר:

• ספירת המתאמים והסוג תואמים להזמנה, והפוליש (APC או UPC) נכון
• אם הם נטענים, הצמות הם המחבר הנכון, אורך וסוג סיבים, והם יושבים בצורה נקייה
• מגשי חיבור קיימים במספר המוסכם, עם שרוולים וקיבולת רפויה
• חומר הדיור והגימור תואמים את המפרט - עבור יחידות חיצוניות, בדוק את האיטום ודירוג ה-IP
• בלוטות כבלים, ערכת הרכבה, תוויות וחבילת האביזרים נמצאים כולם באריזה
• נתוני בדיקת אובדן הכנסה ואובדן החזרה מסופקים היכן שהובטח

אם ה-build כולל ציוד סיום באותו מתלה, ההדרכה הזו ממשיכההתקנת פאנל תיקון ומתגמכסה את-רצף האתר.

שאלות נפוצות

מַסְקָנָה

לוח תיקון הסיבים האופטיים הימני תואם הרבה יותר מספירת סיבים. הוא מתאים לסביבת ההתקנה, למחבר ולליטוש שהרשת שלך כבר משתמשת בו, לשיטת השחבור, לכניסת הכבלים, למרחב הניתוב, לאופן התחזוקה שלו ולחדר שהוא משאיר לגדול. אתר FTTH קטן מוגש היטב על ידי ODF קומפקטי לתלייה על הקיר; מרכז נתונים נוטה לכיוון לוח מתלה LC או MPO בצפיפות גבוהה-; חדר טלקום שלוקח כבל חיצוני בדרך כלל רוצה מתלה ODF עם מגשים מתאימים וניהול כבלים.

הגדירו את הסביבה ואת הפרמטרים המרכזיים לפני שאתם מזמינים, שתפו אותם עם הספק שלכם ובדקו את הפאנל מולם עם ההגעה. דיסציפלינה זו היא המייצרת פאנל קל יותר להתקנה, קל יותר לתחזוקה ואמין לכל חיי הרשת.
