מהו מפצל PLC? עקרון עבודה, סוגים ומדריך בחירה

מפצל PLC: מה זה, איך זה עובד ואיך לבחור את המתאים לרשת שלך

מפצל PLC (Planar Lightwave Circuit Splitter) הוא רכיב אופטי פסיבי המחלק אות אופטי בודד למספר אותות פלט ללא צורך בכוח חשמלי. ברשתות גישה לסיבים שנבנו עלמפצל אופטיבטכנולוגיה, מפצלי PLC משמשים כאלמנט ההפצה הליבה - המאפשרים סיב הזנה אחד מהמשרד המרכזי להגיע לעשרות מנויים באמצעות מכשיר קומפקטי ואמין.

עבור מהנדסים שמתכננים השקת FTTH או קונים המשווים אפשרויות מפצל עבור פרויקט PON, שאלות המפתח הן לרוב זהות: איזה יחס פיצול מתאים לרשת, איזה סוג חבילה עובד עבור המתחם, והאם PLC או FBT הם הבחירה הטובה יותר. מדריך זה מכסה את השאלות הללו בפירוט - עם קריטריוני בחירה מעשיים, נתוני השוואה ושיקולי פריסה שנלקחו מתרחישי גישה לסיבים- בעולם האמיתי.

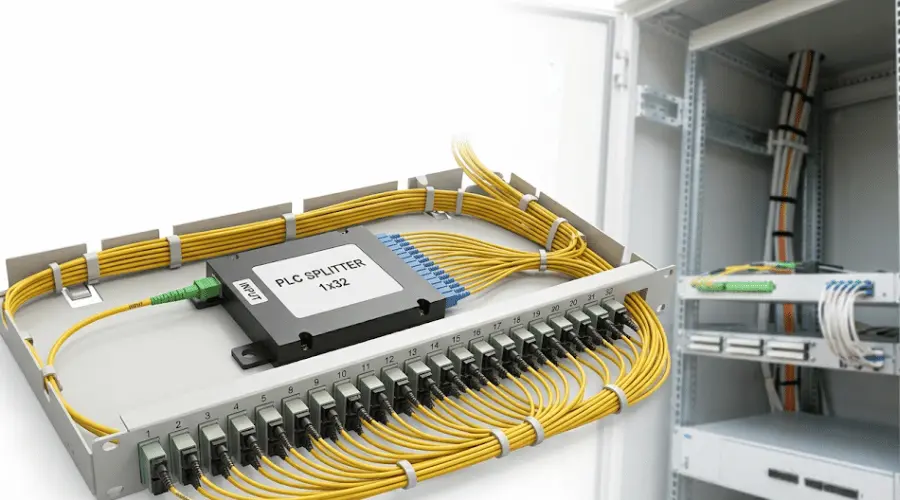

PLC splitter used in FTTH passive optical network for one-to-multiple fiber signal distribution

מהו מפצל PLC וכיצד הוא עובד?

PLC ראשי תיבות של Planar Lightwave Circuit. בניגוד לגישות ישנות יותר של סיבים מותכים-, מפצל PLC מיוצר באמצעות טכנולוגיית מוליך גל אופטי המבוססת על סיליקה- על מצע שטוח - תהליך שמשווה לפעמים לליתוגרפיה של מוליכים למחצה. האות האופטי הנכנס נכנס דרך יציאת הקלט, נע לאורך מבנה מוליך גל חרוט במדויק, ומחולק לנתיבי פלט מרובים. תצורות נפוצות כוללות 1x2, 1x4,1x8, 1x16, 1x32, ו-1x64.

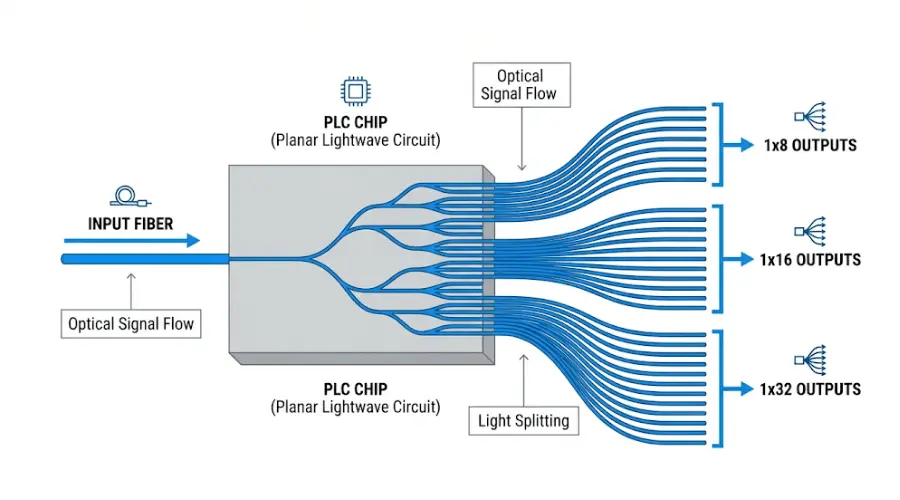

A clean technical diagram of how a PLC splitter works, showing one input optical fiber entering a planar lightwave circuit chip and splitting into multiple output fibers such as 1x8, 1x16, and 1x32, labeled signal flow arrows, minimal white background, blue and gray technical style, professional telecom infographic, high clarity, landscape

מכיוון שהוא התקן פסיבי, מפצל PLC אינו דורש מקור מתח חיצוני. הפצת אותות מתרחשת כולה באמצעות מוליך הגל האופטי - וזו אחת הסיבות לכך שמפצלי PLC מועדפים ברשתות גישה שבהן חשובות-מהימנות לטווח ארוך ותחזוקה מינימלית. עיצוב מוליך הגל גם מאפשר למפצלי PLC לפעול על פני טווח אורכי גל רחב, בדרך כלל מכסה 1260 ננומטר עד 1650 ננומטר, מה שאומר שמפצל יחיד יכול להתמודד עם אורכי גל במעלה הזרם, במורד הזרם ואורכי-על של וידאו בו-זמנית בפריסת GPON או XGS-PON.

מדוע תפוקה אחידה חשובה בפועל

ברשת סיבים מרובה-משתמשים, מסוף הרשת האופטי (ONT) של כל מנוי צריך לקבל אות חזק מספיק כדי לשמור על שירות אמין. אם תפוקות המפצל משתנות באופן משמעותי, חלק מהמשתמשים עלולים לחוות ביצועים מופחתים בעוד שלאחרים יש מרווח עודף - שמקשה על תכנון תקציב קישור ופתרון בעיות עתידיים. מפצלי PLC מתוכננים לשמור על אחידות הפלט בטווח צר (בדרך כלל וריאציה של פחות מ-1.5 dB בין יציאות ליחידה 1x32), מה שמפשט את תקצוב הספק בכל נקודות הקצה המחוברות.

מדוע מפצלי PLC הם הבחירה הסטנדרטית ברשתות PON ו-FTTx

רשתות אופטיות פסיביות מסתמכות על מפצלים כדי לחלוק יציאת OLT (Optical Line Terminal) אחת בין מספר מנויים. ב-תקן ITU-T G.984 GPON, רשת ההפצה האופטית (ODN) בין המשרד המרכזי לצד המנוי מורכבת כולה מאלמנטים פסיביים - סיבים, מפצלים ומחברים. מפצלי PLC הם סוג המפצל הנפוץ ביותר בארכיטקטורה זו מכיוון שהם תומכים ביחסי הפיצול (עד 1x64 בפרקטיקה המקובלת) וטווחי אורכי הגל שמערכות GPON, EPON ו-XGS-PON דורשות.

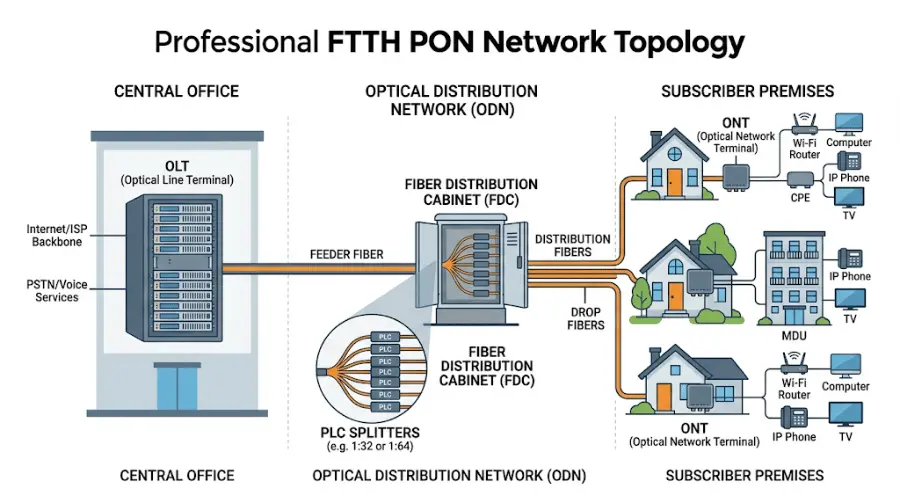

PLC splitter deployment in FTTH PON network between OLT and multiple ONT endpoints

בפריסת FTTH טיפוסית, מפצל PLC ממוקם במתלה משרדי מרכזי, בארון חלוקת סיבים חיצוני או בתיבת הפצת סיבים ברמת בניין-, בהתאם לטופולוגיית הרשת ולצפיפות המנויים. המטרה היא לא רק לפצל את האות, אלא לעשות זאת במיקום שמאזן בין יעילות ניתוב סיבים, שטח מתחם וקלות תחזוקה עתידית. עבור מפעילים שבונים רשתות גישה למגורים, מפצל PLC 1x32 בשכבת ההפצה הוא קו בסיס נפוץ - אם כי היחס בפועל תלוי במספר המנויים, במרחק ובמגבלות תקציב קישורים.

PLC Splitter לעומת FBT Splitter: השוואה מעשית

הבחירה בין PLC לביןמפצלי FBT (Fused Biconical Taper).היא אחת השאלות הנפוצות ביותר ברכש רשת סיבים. שניהם מפצלים אופטיים פסיביים, אך הם שונים בשיטת הייצור, במאפייני הביצועים ובמקרי השימוש האידיאליים. הטבלה הבאה מסכמת את ההבדלים העיקריים על סמךמפרטים סטנדרטיים-תעשייתיים.

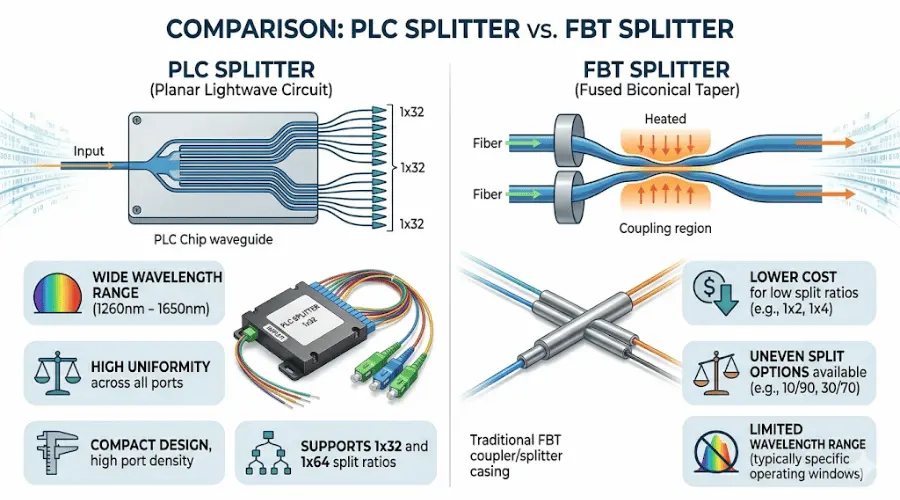

Comparison between PLC splitter and FBT splitter in fiber optic networks

פָּרָמֶטֶר	מפצל PLC	מפצל FBT
שיטת ייצור	מוליך גל סיליקה על מצע מישורי	סיבים אופטיים מותכים
אורך גל הפעלה	1260–1650 ננומטר (פס רחב)	בדרך כלל 850, 1310, 1550 ננומטר בלבד
טווח יחס פיצול	1x2 עד 1x64 (ומעבר דרך מפל)	המתאים ביותר עבור 1x2 עד 1x8
אחידות תפוקה	עקביות גבוהה של - בכל היציאות	יורד ביחסי פיצול גבוהים יותר
טמפרטורת הפעלה	-40 מעלות עד +85 מעלות (אופייני)	טווח צר יותר; ביצועים מושפעים מחוץ למפרט
גודל בספירת יציאות גבוהה	קוֹמפָּקטִי	גדול יותר (דורש מדורגים)
עלות עבור פיצולים נמוכים (1x2, 1x4)	גבוה יותר	לְהוֹרִיד
עלות-תועלת פי 116+	ערך כללי טוב יותר	הפסד גבוה יותר, פחות אמין
יחסי פיצול לא אחידים (למשל, 10/90)	לא סטנדרטי	זָמִין
אישור אמינות	תואם לטלקורדיה GR-1209 / GR-1221	זמין אך פחות נפוץ בפיצולים גבוהים

מתי לבחור PLC על פני FBT

עבור פריסות FTTH ו-PON מובנות שבהן יחס הפיצול הוא 1x8 ומעלה, מפצלי PLC הם בדרך כלל הבחירה המעשית יותר. הם מציעים אחידות פלט טובה יותר, תאימות רחבה יותר לאורכי גל וביצועים צפויים יותר-לטווח ארוך - במיוחד בסביבות עם שינויים בטמפרטורה. על פי קריטריוני בדיקה המוגדרים בTelcordia GR-1209-CORE, מפצלי PLC חייבים להפגין אובדן החדרה יציב תחת לחץ מכני וסביבתי, התומך בשימוש שלהם במארזים פנימיים וחיצוניים כאחד.

כאשר FBT עדיין עשוי להיות הגיוני

מפצלי FBT נשארים אופציה סבירה ליישומים פשוטים,-ביחס נמוך -, למשל, פיצול של 1x2 או 1x4 בהקשה-לניטור קצרה-או קישור-רגישה לעלות-לנקודה-. הם גם תומכים ביחסי פיצול לא אחידים (כגון 20/80 או 10/90), אשר מפצלי PLC אינם מציעים בדרך כלל. עם זאת, קונים צריכים להיות זהירים בשימוש במפצלי FBT מעבר ל-1x4 ברשתות ייצור, מכיוון שהאחידות והאמינות מתדרדרות בספירת יציאות גבוהה יותר.

סוגי מפצל PLC נפוצים ותבניות חבילות

בחירת מפצל PLC כוללת יותר מאשר בחירת יחס פיצול. פורמט החבילה קובע כיצד המפצל משתלב בתשתית הרשת הפיזית - כולל מארזים, מגשי חיבור ומסגרות הפצה.

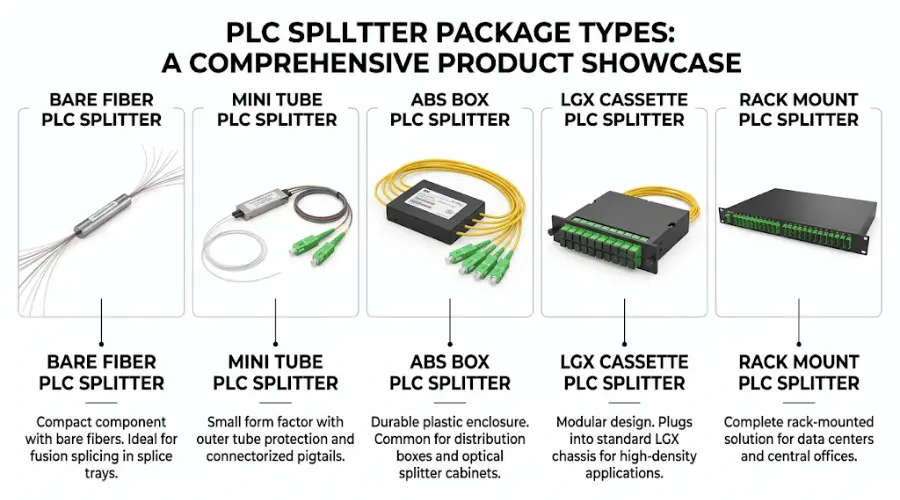

Common PLC splitter package types including bare fiber, ABS box, LGX cassette, and rack mount

תצורות 1xN ו-2xN

לפצל 1xN PLC יש כניסה אחת ו-N יציאות. זהו הפורמט הסטנדרטי עבור רוב תרחישי הפצת הסיבים. מפצל PLC 2xN מספק שתי כניסות, המאפשרות יתירות נתיב או ארכיטקטורות -מקור כפול -, עיצוב שצוין לפעמים ברשתות או פרויקטים בדרגת ספק- הדורשים מיתוג הגנה ברמת המפצל.

מפצלי PLC של סיבים חשופים ומיני צינורות

אלו הן צורות קומפקטיות ולא ארוזות שבהן שבב המפצל מוגן על ידי צינור פלדה עם צמות סיבים חשופים משני הצדדים. הם משמשים לעתים קרובות בתוך סגרי חיבור, קופסאות הפצה או מכלולי OEM שבהם המקום צר והמפצל יהיה מוגן עוד יותר על ידי מארז חיצוני. במערכות FTTH המשתמשות בכבלים-מחוברים מראש ובקופסאות חיבור קטנות, מפצלי סיבים חשופים עוזרים לשמור על טביעת הרגל הכוללת מינימלית.

מפצלי ABS Box PLC

אריזת קופסת ABS סוגרת את המפצל בתוך בית פלסטיק קומפקטי עם צמות סיבים מנותבות משני הקצוות. פורמט זה מציע הגנה מתונה ונמצא בשימוש נרחב בפריסות כלליות-למטרות -, החל מארונות הפצה ועד לקופסאות-לקיר. זוהי גם הבחירה הנפוצה ביותר כאשר ההתקנה אינה פועלת לפי מתלה או מסגרת סטנדרטית.

מפצלי LGX Cassette PLC

קלטות LGX (Lightguide Cross-Connect) מתוכננות להתאים ללוחות מתלים סטנדרטיים של 19-אינץ' ולמסגרות חלוקת סיבים. כאשר ניהול הסיבים צריך להיות מאורגן לפי יציאות ותווית ברורה, מפצל קלטות LGX מספק גישה מובנית ומודולרית. זוהי בחירה נפוצה בסביבות משרדים מרכזיים ובמרתפי בניין מרובי דיירים שבהםמערכות ODF או פאצ'יםנמצאים כבר במקום.

מתלה-התקן מפצלי PLC

עבור פריסות-בצפיפות גבוהה בחדרי נתונים, משרדים מרכזיים או קצוות PON-בקנה מידה גדול, מפצלי PLC להרכבה-מתלה משתלבים ישירות במארז 1U או 2U. פורמט זה תומך בניתוב כבלים מאורגן, גישה ללוח- קדמי לתיקון, וזיהוי קל יותר של יציאות מפצל בודדות במהלך תחזוקה.

מחובר לעומת לא מחובר

מפצלי PLC זמינים עם מחברי סיבים אופטיים-שמותקנים במפעל (כגון SC/APC, LC/UPC או FC/APC) או עם קצוות סיבים חשופים לחבור שדה. מודלים מחוברים מפשטים את ההתקנה ומפחיתים את-עבודת האתר - שימושיים במיוחד בפריסות-בקנה מידה גדול שבהם המהירות חשובה. מפצלים לא מחוברים מציעים גמישות רבה יותר כאשר תקן הסיום משתנה בין חלקים שונים של הרשת.

כיצד לבחור את מפצל ה-PLC המתאים לפריסה שלך

בחירת מפצל PLC לפרויקט אמיתי מתחילה בארכיטקטורת הרשת - ולא בקטלוג המוצרים. יחס הפיצול, סוג החבילה, פורמט המחברים וסביבת ההתקנה כולם צריכים להתיישר עם תוכנית הפריסה. להלן גישה מובנית המכסה את נקודות ההחלטה הקריטיות ביותר.

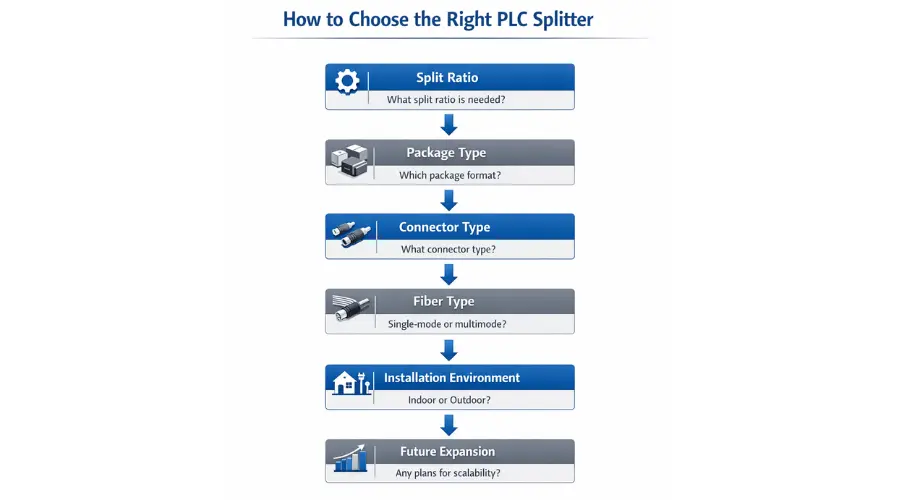

A decision flowchart for choosing the right PLC splitter, including steps for split ratio, package type, connector type, fiber type, installation environment, and future expansion, clean white background, corporate blue and gray colors, professional telecom infographic, easy-to-read arrows and icons

שלב 1: קבע את יחס הפיצול בהתבסס על עיצוב הרשת

יחס הפיצול מגדיר כמה יציאות פלט מספק המפצל - ומשפיע ישירות על ההספק האופטי הזמין בכל נקודת קצה. כל הכפלה של ספירת הפיצול מוסיפה הפסד של כ-3 dB לכל יציאה. הטבלה הבאה מספקת התייחסות מהירה להתאמת יחסי פיצול לתרחישי פריסה נפוצים.

יחס פיצול	אובדן הכנסה מקסימלי טיפוסי	תרחיש פריסה נפוץ
1x4	פחות או שווה ל-7.4 dB	רשתות סניפים קטנות, ברזי ניטור, שלוחות כפריות
1x8	פחות או שווה ל-10.7 dB	אשכולות מגורים קטנים, הפצה במפלס-בניינים
1x16	פחות או שווה ל-13.8 dB	גישה למגורים, לקמפוס או ל-MDU בצפיפות בינונית-
1x32	פחות או שווה ל-16.8 dB	חלוקת FTTH PON סטנדרטית, מגורים עירוניים
1x64	פחות או שווה ל-20.5 dB	פריסה עירונית בצפיפות- גבוהה עם טווח הגעה קצר

הערה: ערכי אובדן הכנסה לעיל מייצגים מפרטים מקסימליים טיפוסיים עבור מפצלי PLC. השתמש תמיד בערכים המקסימליים מגיליון הנתונים של היצרן בעת חישוב תקציבי קישור. אובדן מחברים (בדרך כלל 0.3 dB לזוג משודך) מוסיף לסך הכל.

אל תבחר את יחס הפיצול הגבוה ביותר רק בגלל שהפרויקט עשוי לגדול. פיצול של 1x64 צורך משמעותית יותר תקציב קישור מאשר 1x32, מה שמגביל את מרחק הגישה ומשאיר פחות מרווח להזדקנות המחברים וכפיפות סיבים. בפועל, מפעילים רבים פורסים 1x32 כברירת מחדל עבור GPON FTTH, שומרים 1x64 לאזורים-קצרים, בצפיפות-גבוהה שבהם המרחק של OLT-ל-מנוי הוא מתחת ל-10 ק"מ.

שלב 2: בחר את סוג החבילה בהתבסס על סביבת ההתקנה

פורמט החבילה צריך להתאים לתשתית הפיזית שבה יותקן המפצל. אריזה לא תואמת היא מקור נפוץ לעיכובים בהתקנה - מפצל שאינו מתאים למגש, למארז או למסגרת פירושו עבודה מחדש בשטח.

סביבת התקנה	סוג החבילה המומלץ	הערות
סגירת ספייס או קופסת הפצה קטנה	סיבים חשופים / מיני צינור	טביעת רגל מינימלית; מוגן על ידי מתחם חיצוני
ארון לתלייה-על קיר או מוט-	תיבת ABS	הרכבה גמישה; הגנה מתונה
ODF, פאנל תיקונים או מתלה 19 אינץ'	קלטת LGX	גורם צורה סטנדרטי; גישה מאורגנת לנמל
משרד מרכזי או חדר נתונים	מתלה-(1U/2U)	צפיפות גבוהה; תיקון לוח-קדמי
ארון חיצוני או סביבה קשה	תיבת ABS או מארז אטום	ודא את דירוג ה-IP ומפרט הטמפרטורה לשימוש חיצוני

שלב 3: אשר את דרישות המחבר והסיבים

לפני ביצוע הזמנה, אמת את הפרטים האלה מול עיצוב הרשת והתשתית הקיימת:

סוג מחבר - SC/APCהיא הבחירה הנפוצה ביותר עבור רשתות FTTH PON; LC/UPC משמש לעתים קרובות בסביבות של מרכז נתונים או-צפיפות גבוהה. התאם את המחבר למתאמי הסיבים האופטיים שכבר מותקנים במארז.
סוג פולני- APC (מגע פיזי בזווית) הוא סטנדרטי עבור PON מכיוון שהוא מספק אובדן החזר גבוה יותר, שהוא קריטי עבור שכבת וידאו אנלוגית ושידור רגיש. UPC משמש בהגדרות ארגוניות או בדיקות מסוימות. ערבוב מחברי APC ו-UPC באותו קישור יגרום לאובדן גבוה ולנזק פוטנציאלי לציוד. להשוואה מפורטת, עיין במדריך בנושאPC לעומת UPC לעומת סוגי פוליש APC.
סוג סיבים- רוב מפצלי ה-PLC משתמשים ב-G.657.A1 או G.657.A2 במצב יחיד-, המציע ביצועי כיפוף משופרים בהשוואה ל-G.652D הסטנדרטי. אשר שזה תואם לסוג הסיבים המשמשים בשאר הרשת.
אורך כבל- אם מזמינים מפצל מחובר, ציין את אורך הצמה הדרוש לניתוב בתוך המתחם. עודף כבל יוצר בעיות ניהול; מעט מדי כבל מונע תיקון תקין.

שלב 4: תכנן הרחבה ותחזוקה

מפצל הוא מרכיב{0}}תשתית ארוך טווח. בפריסות FTTH מובנות, לעתים קרובות קונים מעריכים לא רק את ספירת המנויים המיידית, אלא גם את פוטנציאל הצמיחה העתידי, תאימות מארז עבור מודולים נוספים וקלות זיהוי היציאה במהלך בידוד תקלות. בחירה בפורמט חבילה מודולרית (כגון קלטות LGX) והשארת קיבולת פנויה במסגרת ההפצה מפשטת תוספות מפצלים עתידיות מבלי לשבש חיבורים קיימים.

יישומי ספליטר PLC מעבר ל-FTTH

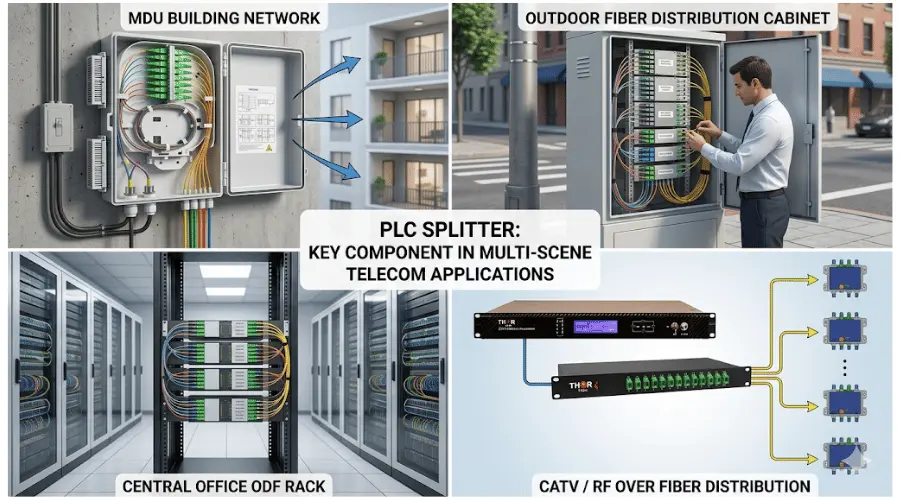

PLC splitter applications in MDU networks, outdoor cabinets, ODF racks, and CATV fiber distribution

בעוד ש-FTTH ו-PON מייצגים את השוק הגדול ביותר עבור מפצלי PLC, הטכנולוגיה משמשת במספר תרחישי הפצת סיבים אחרים.

GPON, EPON ו-XGS-רשתות גישה ל-PON

מפצלי PLC הם מרכיב בסיסי ב-ODN בכל תקני PON העיקריים. במערכת GPON תואמתITU-T G.984.3, המפצל יושב בין ה-OLT ועד 64 ONUs, מפיץ תעבורת שידור במורד הזרם ומשלב התפרצויות במעלה הזרם. אותה תשתית מפצל פיזית תומכת בפריסות EPON (IEEE 802.3ah) ו-דור הבא של XGS-PON (ITU-T G.9807.1) - שיקול חשוב למפעילים המתכננים שדרוגי טכנולוגיה במפעלי סיבים קיימים של ODN.

CATV ו-RF-על-הפצת סיבים

מפצלי PLC משמשים גם במערכות שכבת-על של CATV שבהן אות וידאו של 1550 ננומטר משולב עם אורכי גל נתונים של GPON ומופץ על פני אותו סיב. טווח הפעולה הרחב של המפצל (המכסה 1550 ננומטר לצד 1310 ננומטר ו-1490 ננומטר) מאפשר לו להתמודד עם כל שלושת אורכי הגל מבלי להידרש לשלבי פיצול נפרדים.

ריבוי-יחידות דיור (MDU) ורשתות קמפוס

בפרויקטים של כבלים של MDU, מפצלי PLC נפרסים לעתים קרובות בתוך מרתפי בניין או נקודות הפצה-לקומה כדי לשרת מספר דירות מסיב מזין אחד. אתוכנית כבלים MDU-מעוצבת היטבלוקח בחשבון את מיקום המפצל, גודל המתחם ומספר הקומות המוגשות לכל מפצל כדי למזער ריצות סיבים ולפשט את הפעלת המנוי.

ניטור סיבים וגישה לבדיקה

מפצלי PLC ביחס-נמוכים (1x2 ביחס של 1/99 או 5/95, היכן שזמין, או 1x2 סטנדרטי עבור פיצולים שווים) משמשים לפעמים כברזי ניטור במקטעי רשת הדורשים ניטור ביצועים אופטי מתמשך מבלי להפריע לתעבורה חיה.

טעויות נפוצות שיש להימנע מהן בעת רכישת מפצלי PLC

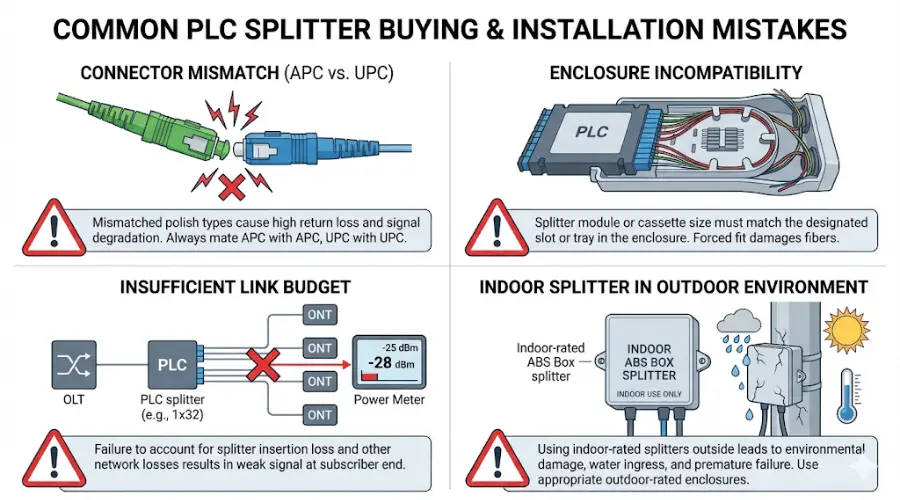

Common PLC splitter mistakes including connector mismatch, wrong package size, and insufficient link budget

אפילו צוותי רכש מנוסים נתקלים בבעיות שניתן להימנע מהן עם מפרט טוב יותר מראש. להלן הבעיות השכיחות ביותר שנראו בפרויקטים של גישה לסיבים:

בחירת יחס פיצול מבלי לבדוק תקציב קישור.מפצל 1x32 מציג בערך 17 dB של הפסד במפצל בלבד. אם אובדן הנתיב הכולל (כולל הנחתת סיבים, אובדן מחברים ואובדן מפצל) חורג מתקציב הכוח OLT/ONT, מנויים בקצה הרחוק יחוו פגיעה בשירות. חשב תמיד את תקציב הקישור המלא לפני סיום יחס הפיצול.
התעלמות מתאימות מארז.קלטת LGX שאינה מתאימה למגש פאנל התיקון הקיים, או קופסת ABS גדולה מדי עבור קופסת החלוקה, יוצרת עיבוד מיותר. בקש מידות מארז ומפרטי מגש לפני ההזמנה.
ערבוב מחברי APC ו-UPC.זוהי אחת משגיאות השדה הנפוצות ביותר. מחבר SC/APC המשודך למתאם SC/UPC גורם לאובדן הכנסה גבוה ולאובדן החזר גרוע - ועלול לגרום נזק לקצה הסיבים. תקן את סוג הפוליש על פני כל קישור ה-ODN.
משקיף על דירוגים סביבתיים לשימוש חיצוני.מפצל המדורג לשימוש פנימי עשוי שלא לשרוד מחזורי טמפרטורה, לחות או חשיפה ל-UV בארון חיצוני. עבור התקנות חיצוניות או{1}}חצי חיצוניות, ודא את טווח טמפרטורת ההפעלה ואשר עמידה בתקני בדיקות סביבתיות כגון Telcordia GR-1209 ו-GR-1221.
קנייה במחיר יחידה בלבד.מפצל עלויות-נמוכות יותר עם אובדן הכנסה גבוה יותר או וריאציה רחבה יותר של הפלט יכול לעלות יותר בטווח הארוך באמצעות פתרון בעיות נוסף, טווח הגעה מופחת והחלפה מוקדמת. הערכת עלות הבעלות הכוללת, לא רק מחיר חתיכה.

רשימת בחירת ספליטר PLC

לפני סיום הזמנת רכש, אשר את הפריטים הבאים מול עיצוב הרשת ותנאי האתר שלך:

יחס מפוצל תואם את ספירת המנויים, תוכנית הצמיחה וחישוב תקציב הקישור
סוג החבילה מתאים למתחם היעד או למסגרת החלוקה
סוג המחבר והליטוש (APC/UPC) תואמים לרכיבי ODN קיימים
סוג הסיבים (G.657.A1, G.657.A2 או G.652D) תואם לתקן הרשת
אורך כבל צמה מצוין עבור נתיב ניתוב המתחם
טווח טמפרטורת ההפעלה מכסה את סביבת ההתקנה (מקורה, חיצוני או מעורב)
הספק מספק דוחות בדיקה המציגים אובדן הכנסה, אחידות ואובדן החזר ליחידה
מפצל עומד בתקני אמינות ישימים (Telcordia GR-1209-CORE, GR-1221-CORE או שווה ערך)

שאלות נפוצות

מה ההבדל בין מפצל PLC למפצל אופטי?

אמפצל אופטיהיא קטגוריה רחבה של מכשירים פסיביים המחלקים אותות אופטיים. PLC ו- FBT הם שני הסוגים העיקריים. מפצל PLC משתמש בטכנולוגיית מוליך גל לביצועים עקביים על פני טווח אורכי גל רחב, בעוד שמפצל FBT משתמש בסיבים מאוחדים ומתאים יותר ליישומים עם יחס- נמוך, באורך גל בודד.

איזה יחס פיצול עלי לבחור עבור מפצל PLC בפרויקט FTTH?

ברוב פריסות FTTH מבוססות GPON-, יחס פיצול של 1x32 הוא נקודת ההתחלה הסטנדרטית. עבור אשכולות קטנים יותר או הרחבות כפריות, 1x8 או 1x16 עשויים להספיק. עבור אזורים עירוניים בצפיפות- גבוהה עם מרחקים קצרים של OLT-ל-מנויים, 1x64 יכול להיחשב - אבל רק אם תקציב הקישור תומך בכך. תמיד יש לאמת את ההחלטה באמצעות חישוב תקציב חשמל המתייחס לאורך הסיבים, ספירת המחברים ואובדן המפצל.

האם מפצלי PLC יכולים לתמוך בשדרוגי XGS-PON ו-10G-PON?

כֵּן. מכיוון שמפצלי PLC פועלים על פני טווח אורכי גל רחב (1260–1650 ננומטר), אותו מפצל פיזי שנפרס עבור GPON יכול לתמוך ב-XGS-PON (המשתמש באורכי גל שונים במורד/מעלה הזרם) ללא החלפה. זהו יתרון מרכזי של טכנולוגיית PLC עבור מפעילים המתכננים העברת טכנולוגיה במפעלי סיבים קיימים.

איזה סוג מחבר הנפוץ ביותר עבור מפצלי PLC ברשתות PON?

SC/APC הוא סוג המחברים הדומיננטי עבור יישומי FTTH ו- PON. הפוליש הזוויתי מספק אובדן החזר גבוה יותר, וזה חשוב למערכות הנושאות אותות שכבת וידאו אנלוגית. בסביבות ארגוניות או מרכז נתונים, LC/UPC נפוץ יותר בשל גורם הצורה הקטן שלו וצפיפות היציאות הגבוהה יותר. לסקירה מלאה, ראה אתמדריך לסוגי מחברי סיבים אופטיים.

כיצד אוכל לחשב את אובדן הקישור הכולל בעת שימוש במפצל PLC?

אובדן קישור כולל הוא הסכום של הנחתה של סיבים (בדרך כלל 0.35 dB/km ב-1310 ננומטר עבור סיב יחיד-), אובדן מחברים (כ-0.3 dB לזוג מזווד), אובדן חיבור (כ-0.1 dB לכל חיבור היתוך), ואובדן ההכנסה המקסימלית של היצרן של המפצל (הכנסת המפצל למקסימום). הסכום הכולל חייב להיות בתוך תקציב ההספק של המשדר-ל-מקבל המוגדר בתקן PON -, לדוגמה, GPON Class B+ מאפשר אובדן ODN מרבי של 28 dB.

האם ניתן להשתמש במפצלי PLC בחוץ?

כן, אבל החבילה והמתחם חייבים להיות מדורגים עבור הסביבה החיצונית. שיקולים מרכזיים כוללים טווח טמפרטורת הפעלה (-40 מעלות עד +85 מעלות עבור רוב מפצלי ה-PLC התעשייתיים-), הגנה מפני חדירה (IP65 ומעלה עבור המארז), ועמידות בפני UV של מעילי כבלים. מפצלים הנפרסים בארונות חיצוניים צריכים לעמוד בדרישות הבדיקות הסביבתיות והמכניות המפורטות ב-Telcordia GR-1209 ו-GR-1221. להדרכה על תשתית סיבים חיצונית, ראה אתמדריך להתקנת כבלי סיבים פנימיים וחיצונים.

מה ההבדל בין מפצל PLC 1xN ו-2xN?

לפצל 1xN יש כניסה אחת ו-N יציאות. לפצל 2xN יש שתי כניסות, המספקות יתירות נתיב - אם סיב קלט אחד נכשל, הקלט השני יכול להמשיך להזין את הפלטים. 2תצורות xN משמשות בדרך כלל ברשתות בדרגת ספק- שבהן הגנת נתיב סיבים מוגדרת ברמת ODN.

במה שונה מפצל PLC מאמצמד סיבים אופטיים?

מפצל PLC נועד לחלק אות קלט אחד למספר יציאות (הפצה אחת-ל-רבות). מצמד סיבים אופטיים יכול לשלב אותות ממספר כניסות לפלט אחד, או לפצל לשני הכיוונים. בפועל, המונחים משמשים לעתים לסירוגין עבור התקני 1x2 או 2x2, אך עבור הפצת PON ביחסי פיצול גבוהים יותר, המונח הסטנדרטי בתעשייה הוא "מפצל PLC".

שיקולים אחרונים

מפצל PLC הוא מרכיב בסיסי ברשתות גישה לסיבים מודרניים - לא רק פריט סחורה. הבחירה הנכונה של יחס פיצול, סוג חבילה, פורמט מחבר ודרגת איכות משפיעה ישירות על ביצועי הרשת, יעילות ההתקנה ועלות התחזוקה לטווח ארוך.- למפעילים וצוותי רכש המבצעים הערכהאפשרויות מפצל PLC, החל מעיצוב הרשת ועבודה על רשימת הבחירה למעלה יובילו לתוצאות טובות יותר מאשר בחירה על מחיר או זמינות בלבד.

לפרויקטים הכוללים רחבים יותררכש רכיבים פסיביים של FTTH- כולל מחברים, צמות, כבלי תיקון ותיבות הפצה - התאמת מפרטי המפצלים לשאר חומר ה-ODN מבטיח תאימות ומפחית את הסיכון לבעיות בשטח במהלך ההתקנה וההפעלה.
