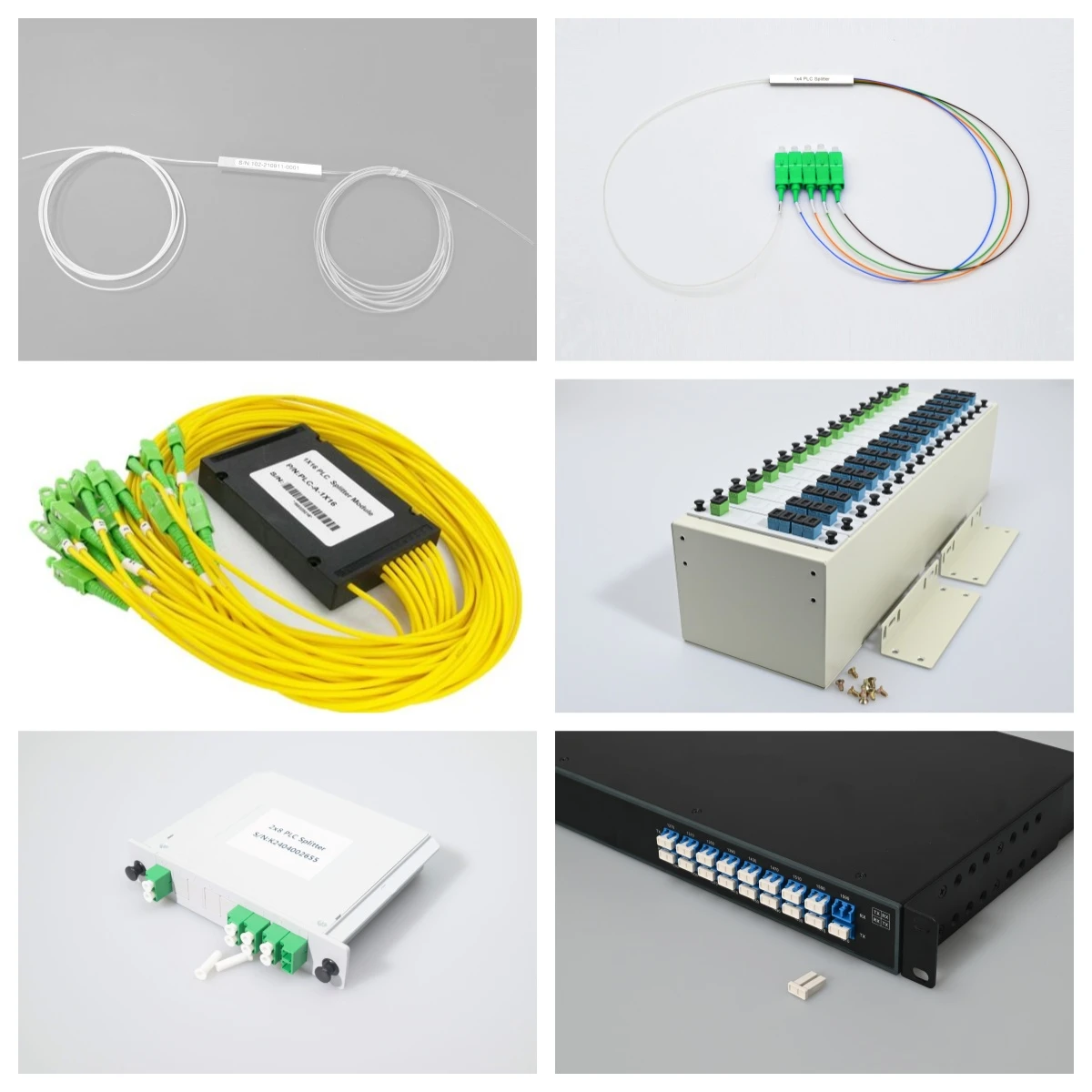

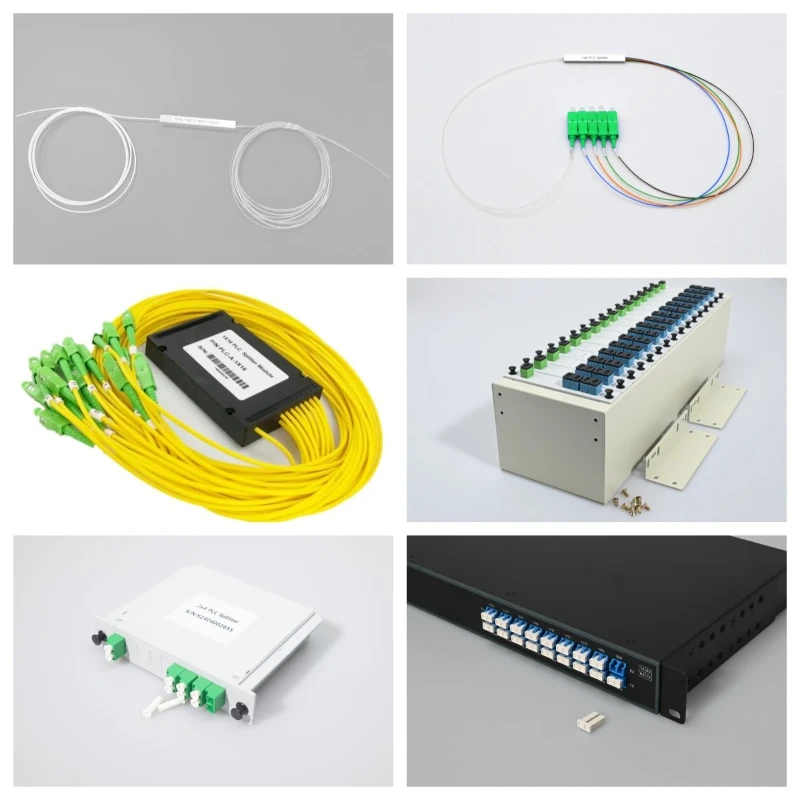

סוגי מפצלי PLC
סוגי מפצלי ה-PLC מסווגים בעיקר לפי שיטות אריזה שונות, לרבות סוג מכשיר, אריזה מיקרו, אריזת קופסאות (ABS, LGX), סוג-תקע, מותקן על מתלה, צמוד לקיר וכו'.
מבנה המכשיר
מפיץ אופטי PLC מסוג סיבים חשופים משאיר סיבים חשופים בכל הקצוות. מתאים בעיקר לאירועים בהם הפירוק אינו תכוף, כגון קופסאות מחברי כבלים, לוחות הפצה של סיבים אופטיים וכו'.
מבנה מיקרו אנקפסולציה
מפצלים אופטיים מיניאטוריים מכוסים בצינורות פלדה מיניאטוריים וניתנים לחלוקה לאלו עם סיבי ראש וזנב מחברים ולאלו ללא סיבי ראש וזנב מחברים. המחברים מגיעים בדרך כלל בסוגי SC, LC, FC ו-ST. ניתן להתקנה בקופסאות חיבור של כבלים סיבים אופטיים, קופסאות מודול ותיבות הפצה.
מפצל PLC מסוג תיבת ABS
מפצלים ארוזים בקופסה הם כיום הסוג הנפוץ ביותר בשימוש על ידי מפעילים שונים, כאשר אריזת ABS קומפקטית וגמישה יותר ביישום.
מפצל PLC מסוג LGX
LGX עוטף את המפצל האופטי בקופסת מתכת קטנה, הניתנת להתקנה במסגרת של 19 אינץ' 1U/2U/3U. למסופי הקלט והיציאה יש מבנה של סיבי זנב, מה שמקל על החיבור למתאמי פאנל ODF וחוסך זמן. העיצוב הקומפקטי והמיקרו של LGX הוא Plug and Play, מה שמקל על ההתקנה בקופסאות הפצה של סיבים אופטיים, מסגרות משנה ODF, קופסאות מסוף סיבים אופטיים ותיבות חיבור של כבלים סיבים אופטיים.
חבר מפצל PLC
מפצל הפלאג-ב-PLC מותקן ומקובע בקופסת התקע-, וסוגי הממשק כוללים SC/FC/LC וכו'. הוא מתאים בעיקר למסדרון או לנקודות הפצה חיצוניות במצב גישה FTTH, מותקן בדרך כלל בקופסאות FTTH צמודות על הקיר. מפצלי PLC בשימוש נפוץ 1X4, 8, 16, 32 ו-2X8, 16, 32 משמשים כמגשי תקע להתקנה במארזים ספציפיים ללקוח, במיוחד בקופסאות מסדרון.
מפצל PLC מותקן על מתלה
מפצלים אופטיים המורכבים על מתלה מיועדים להתקנת ארונות סטנדרטית בגודל 19 אינץ' ויכולים לעמוד בדרישות צפיפות החיווט הגבוהה של מרכזי נתונים או חדרי שרתים. הם בדרך כלל ארוזים בקופסאות מתכת וקלים להתקנה בהנדסת סיבים אופטיים, מה שמספק הגנה טובה להתקני מפצל PLC. ישנם ממשקי התקנת מתאמים שונים כגון SC, LC, FC, או ST המשמשים בחיבורי כבלים אופטיים מפוצלים בפרויקטים רחבים של Rack TX. מערכות ומרכזי תקשורת נתונים.
