גדיל סיב אחד או שניים - זה ההבדל העיקרי בין כבלי סיבים אופטיים סימפלקסים לדופלקסים. אבל הבחירה ביניהם מעצבת יותר מסתם עלות החומר. הוא קובע את צפיפות לוח התיקון שלך, את המפרט של כל כבל תיקון בריצה, ו- באופן קריטי ביותר - אם הארכיטקטורה הפיזית של כל הקישור שלך אכן תואמת את מה שהרשת דורשת. הנה השוואה מהירה-, ואם אתה צריך את התמונה המלאה, המשך לקרוא.

Cross-section comparison of simplex and duplex fiber optic cables showing one strand versus two strands in zipcord configuration

כבל סיב אופטי סימפלקס: גדיל אחד, כיוון אחד

כבל סיב אופטי סימפלקס כולל גדיל בודד של סיבי זכוכית או פלסטיק בתוך מעיל מגן אחד. הוא נושא נתונים בכיוון אחד - מהמקור למקלט, נקודה. אין נתיב חזרה, אין שיחה דו-כיוונית.-

העיצוב החד-כיווני הזה- מתאים לקבוצה מסוימת של עבודות. מעקב במעגל סגור הוא הדוגמה הקלאסית: המצלמה מצלמת וידאו ודוחפת את הזרם ליחידת הקלטה. המקליט לעולם לא צריך לשלוח נתונים בחזרה למצלמה על אותו סיב. רשתות חיישנים תעשייתיות פועלות באותו האופן שבו - בדיקת טמפרטורה במפעל שולחת קריאות ללוח בקרה, וללוח המחוונים אין סיבה לחזור.

כבלים Simplex מריצים גם תשתית שידור. בהפקת טלוויזיה, מצלמה מעבירה את ההזנה שלה ליחידת שידור מרכזית באמצעות קישור סיב סימפלקס. ציוד הדמיה רפואי - מערכות אנדוסקופיה, מכונות -רנטגן מסוימות - מסתמכות על אותה גישה חד-כיוונית. מכשיר ההדמיה יורה נתונים ברזולוציה גבוהה- לתחנת עיבוד, וזהו כל נתיב הנתונים.

בצד הפיזי, סיבים סימפלקסים קלים יותר ותופסים פחות מקום במגש. גדיל בודד הסתיים עם anמחבר סיב אופטי SCמחבר או FC מהיר להתקנה וקל לפתרון בעיות. סיב אחד, יישור אחד, נקודת כשל פוטנציאלית אחת - ולפשטות הזו יש ערך אמיתי בפריסות חיישנים בקנה מידה גדול- שבהן אתה מפעיל מאות קישורים בודדים.

כבל סיב אופטי דופלקס: תקשורת דו-כיוונית.-

כבל סיבים אופטיים דופלקסים מאגד שני גדילי סיבים יחד בתצורת רוכסן - שני גדילים זה לצד זה, המחוברים ברצועה דקה של חומר מעיל. גדיל אחד מטפל בשידור (TX), הידיות האחרות קולטות (RX), כך שכבל יחיד מספק תקשורת דו-כיוונית מלאה.

תחשוב על מה שקורה בתוך מרכז נתונים. שרת מדבר עם מתג - בקשות יוצאות, תגובות חוזרות ושני הכיוונים נשארים עסוקים בו זמנית. מתגי רצפה ניזונים לשדרת ליבה, וכל אחד מאותם קישורים מעלה נושא תנועה לשני הכיוונים. זה לא צירוף מקרים; כך פועלים הפרוטוקולים. Ethernet, Fibre Channel, SONET - כולם מניחים נתיב שליחה-ו-שליחה בו-זמנית. סיב דופלקס קיים מכיוון שהרשת המודרנית לא מתחלפת.

פעולת דופלקס מלאה- פירושה ששני הגדילים נשארים פעילים בו זמנית. תחנת עבודה יורה בקשה לשרת על גדיל אחד בעוד השרת דוחף תגובה בחזרה על הצד השני. בלי המתנה, בלי תור-, בלי מבוזבז רוחב פס. זה שונה מחצי-דו-פלקס, שבו הנתונים עוברים בשני הכיוונים אבל רק בכיוון אחד בכל פעם - מכשיר הקשר-, שבו אתה מחזיק את לחצן הדיבור והאדם השני ממתין.

כבלי תיקון דופלקס מסתיימים עם מחברים זוגיים. אLC-to-כבל תיקון דופלקס LCהוא מכלול הכבלים הנפרס ביותר כיום במרכזי נתונים, הודות למחבר ה-LC הקומפקטי של 1.25 מ"מ ותאימות ישירה למקלטי SFP ו-SFP+.

מצב יחיד- לעומת מצב רב

כבלי סיבים אופטיים סימפלקסים וגם כבלי סיבים אופטיים דופלקסים מגיעים בגרסאות יחיד- ורב-מודים. בחירה זו קובעת מרחק ורוחב פס, ולכן כדאי להבין בבירור.

סיב במצב יחיד- הוא בעל קוטר ליבה של 8 עד 10 מיקרון והוא נושא קרן אור אחת. הליבה הדוקה הזו מבטלת פיזור מודאלי, מה ששומר על האות נקי למרחקים ארוכים - אנחנו מדברים על קילומטרים, לא מטרים. כבלי סימפלקס וכבלים דופלקסים במצב יחיד- הם הסטנדרט עבור עמודי שדרה של טלקום, רשתות מטרו, וכל קישור לאורך כמה קילומטרים. העלות גבוהה יותר מכיוון שמקלטי משדר במצב יחיד- משתמשים במקורות אור לייזר במקום בנוריות ה-LED הזולות יותר במערכות מולטי-מודים.

סיב רב-מצבי מריץ ליבה גדולה יותר - 50 או 62.5 מיקרון - ומאפשר למספר מצבי אור לנוע בו-זמנית. זה מספק רוחב פס חזק בריצות קצרות, אבל האות מתדרדר מהר יותר מכיוון שנתיבי האור המרובים האלה פוגעים במקלט בזמנים שונים במקצת. פיזור מודאלי מכסה מרחקים רב-מצבים יעילים ב-300 עד 550 מטר עבור קישורי 10G, בהתאם לדרגת כבל OM3 או OM4. עבור רשתות קמפוס, בניית קישורים-תוך והרצות קצרות במרכז הנתונים, סיב דופלקס רב-מצבי הוא הבחירה החסכונית-.

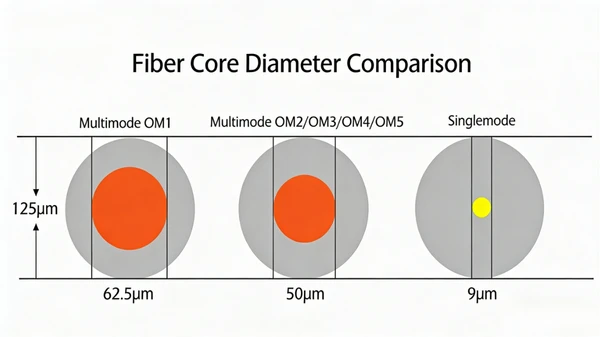

Single-mode and multimode fiber core diameter comparison showing 9-micron core with single light path versus 50-micron core with multiple light paths

היכן שהכבלים הללו מסתיימים בנקודות הפצה, מפורט-בארתיבת מסוף סיבים אופטייםשומר על נקודות חיבור מאורגנות ומוגנות. פרט זה חוסך שעות של פתרון בעיות כאשר אתה רודף אחרי קישור בעייתי חודשים לאחר ההתקנה.

כבלים של סימפלקס לעומת דופלקס סיבים אופטיים

עלות היא הדבר הראשון שאנו שואלים עליו. כבל Simplex משתמש בגדיל סיב אחד ומחבר אחד לכל קצה - פחות חומר, מחיר נמוך יותר לכל הפעלה. כאשר אנו מושכים מאות הזנות חיישנים דרך מתקן תעשייתי או חוטים לבניין-רשת טלוויזיה במעגל סגור רחבה, החיסכון בכל-ריצה מצטבר במהירות. כבל דופלקס עולה יותר בגלל הגדיל השני ומחברים נוספים, אבל הוא מספק יכולת דו-כיוונית שסימפלקס לא יכול לשכפל.

התקנה היא השאלה השנייה. כבלי Simplex דקים יותר, גמישים יותר וקלים יותר לניתוב דרך צינור הדוק. כבלים דופלקסים רחבים יותר בגלל מבנה הרוכסן, שיוצרת אילוצים בלוחות תיקון בצפיפות- גבוהה. אבל הנה הפשרה: כבלים דופלקסים מבטלים את הצורך לנהל שתי ריצות סימפלקס נפרדות כאשר הפרויקט זקוק לתקשורת דו-כיוונית. בסביבות רשת, כבל דופלקס אחד נקי יותר משני כבלי סימפלקס המנותבים לאותו יעד.

Diagram showing full-duplex simultaneous bidirectional data flow on duplex fiber versus one-way data flow on simplex fiber

קיבולת רוחב הפס מעדיפה דופלקס בכל הקשר של רשת. זרימת נתונים דו-כיוונית בו-זמנית- פירושה שהקיבולת המלאה של הקישור שלך פועלת בשני הכיוונים בו-זמנית. קישור סימפלקס מקדיש את כל רוחב הפס לכיוון אחד - יעיל עבור הזנות ושידור חיישנים, אך הוא אינו תומך במחזור השליחה-ו-הקבלה שדורשת רשת IP.

תאימות המחברים זהה בשני הסוגים. אוֹתוֹ הַדָבַרמתאמי סיבים אופטייםהמשודכים לחיבורי SC-ל--SC או LC-ל-LC פועלים עם מכלול סימפלקס ודופלקס להחלפה. שני כבלי סימפלקס יכולים להחליף כבל דופלקס אחד, וההיפך מתקיים. בפועל, דופלקס מועדף עבור חיבורי רשת מכיוון שהוא שומר על ניהול כבלים נקי יותר.

היכן להשתמש בכבלים סיבים אופטיים Simplex

סיבים סימפלקסים שייכים לכל יישום שבו הנתונים זורמים בכיוון אחד ממקור למקלט: מערכות מעקב במעגל סגור ווידאו, חיישני אוטומציה תעשייתית ורשתות ניטור IoT, הפצת אותות שידור (כגון הזנות ממצלמה-ל-מתקן ייצור), העברת נתונים של הדמיה רפואית (כגון אנדוסקופ- קישורי עיבוד מחדש של אנדוסקופ- ותחנות עיבוד גבוהות של חיישן ותחנות{3}. מערכות איתור.

בכל התרחישים הללו, התקן המקור יוצר נתונים והמכשיר המקבל צורך אותם. לא קיים ערוץ החזרה בעיצוב האפליקציה, כך שהפעלת כבל דופלקס מוסיף עלות מבלי להוסיף פונקציה.

היכן להשתמש בכבלים דופלקסים סיבים אופטיים

סיבים דופלקסים מגיעים לכל מקום שבו מתרחשת תקשורת דו-כיוונית - המכסה את הרוב המכריע של תשתית הרשת. חיבורי עמוד השדרה של LAN בין מתגים ונתבים, שרת-להחלפת קישורים במרכזי נתונים, חיבורי WAN בין בניינים, סיבים-ל-ל-פריסות שולחנות לתחנות עבודה ברוחב פס גבוה, וחיבורים למודמי סיבים וממירי מדיה, כולם פועלים על דופלקס. אם המכשיר בכל קצה גם שולח וגם מקבל נתונים - וזה מתאר כל חלק של ציוד רשת שנבנה בעשרים השנים האחרונות - דופלקס הוא הכבל שיש לציין.

פיתוח אחד שכדאי לדעת עליו: משדרים BiDi (דו-כיווני) משיגים תקשורת דו-כיוונית- על גבי גדיל סיב בודד על-ידי שימוש באורכי גל שונים לשידור וקבלה. משדרים של BiDi בשילוב עם כבלי סימפלקס מפחיתים את ספירת הסיבים ברשתות מטרו וגישה בהן חלל הצינורות צר. הגישה דורשת מקלטי משדר ספציפיים באורך גל- בשני הקצוות, כך שזהו פתרון ממוקד ולא תחליף כללי לדופלקס.

כיצד לבחור את כבל סיב אופטי המתאים ליישום שלך

ההחלטה מסתכמת בשאלה אחת: האם הקישור נושא נתונים בכיוון אחד, או שניים? כיוון אחד - חיישן שמזין לוח מחוונים, מצלמה שמזינה מקליט - פירושו סימפלקס. שני כיוונים - כל חיבור רשת - פירושו דופלקס.

מעבר לכך, אל תתעלם מאיכות הסיום. נקי, מלוטש כהלכהמחבר מהיר של סיבים אופטייםבכל אחד מסוגי הכבלים ביצועים טובים יותר מכבל פרימיום עם סיומת גרועה בכל פעם. הכבל הטוב ביותר בשוק לא ישמור קישור עם פנים קצה מלוכלך או לא מיושר.

עבור רוב בניית הרשת, שילוב של שני סוגי הכבלים הגיוני. הפעל דופלקס עבור חיבורי רשת פעילים. השתמש בסימפלקס לניטור, חיישן ושידור ייעודי. התאמת סוג הכבל לזרימת הנתונים בפועל - במקום ברירת המחדל לדו-פלקס בכל הפעלה - שומרת על עלויות החומרים בשליטה ובנתיבי הכבלים ניתנים לניהול מבלי לוותר על כל ביצועים שבהם זה נחשב.
