כבל סיב אופטי משוריין הוא רק סיב רגיל עם שכבת מתכת-פלדה או אלומיניום-עטופה סביב הליבה. זה מונע מדברים לרסק, ללעוס או להרוס בדרך אחרת את הכבל שלך. מרכזי נתונים, מסלולי קמפוסים, מפעלים, בכל מקום שבו המסלול נעשה קשה.
אם אתה כבר יודע את היסודות ורק צריך לבחור את הסוג הנכון, דלג למטה לטבלת ההשוואה. אחרת, הנה איך הכבלים האלה מורכבים והיכן כל סוג הגיוני.

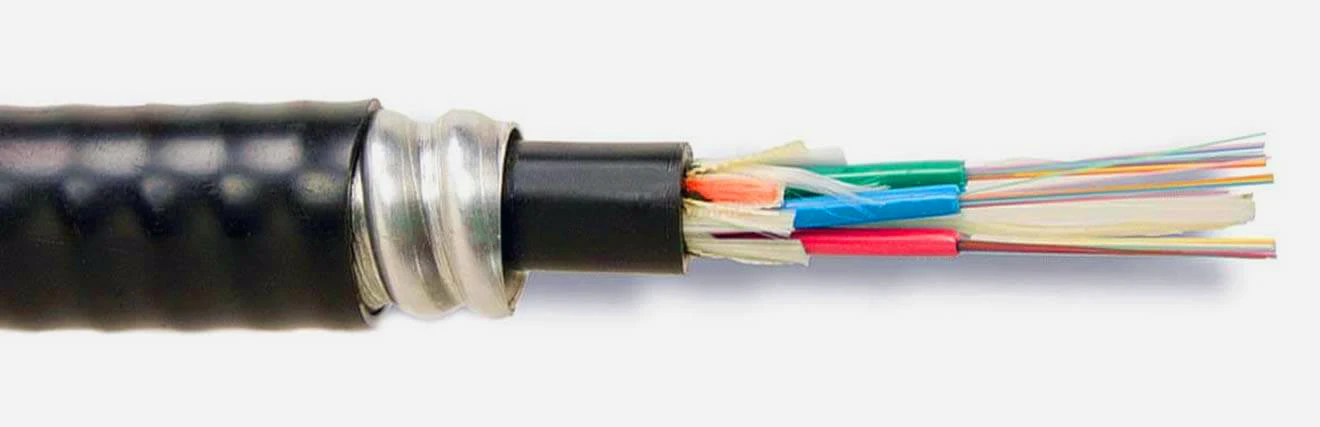

כיצד בנוי כבל סיבים משוריין
התחל מבחוץ ועבוד פנימה. המעיל החיצוני הוא פוליאתילן לכבל חיצוני, PVC או LSZH לבית. מתחתיו יושבת שכבת חוט ארמיד לחוזק מתיחה בזמן משיכה. ואז השריון. בתוך השריון, הסיבים חיים בצינורות חיץ הדוקים- או צינורות רופפים בהתאם ליישום.
רוב זה זהה לכל כבל סיבים אחר. החלק שאנשים נוטים להעלים עליו הוא הקשר בין סוג השריון לבניית חוצץ, מכיוון שהוא משפיע על האופן שבו אתה למעשה מסיים את הכבל באתר. כבלים משוריינים פנימיים משתמשים בסיבים-חוצצים הדוקים ב-900 מיקרומטר לכל גדיל-אפשר לשיםמחבריםממש על אלה ולדלג על התפרעות לחלוטין, וזה נחמד. כבלים משוריינים חיצוניים הולכים עם מבנה-שפופרת רופפת, סיבים צפים בג'ל או חומר-יבש בגוש בתוך צינורות גדולים יותר. זה מתמודד הרבה יותר עם תנודות טמפרטורה (בדרך כלל אתה מדורג עד -40 מעלות), אבל אתה צריך להתפרץ לפני שאתה מחבר, וזה צעד נוסף שאף אחד לא אוהב לעשות בשטח ב-7 בבוקר.
בין אם אתה רץמצב יחיד- או רב מצבהיא שאלה נפרדת לחלוטין מהשריון. מצב- יחיד עבור מרחק ורוחב פס, מצב רב עבור קישורים קצרים יותר. השריון לא נוגע בביצועים אופטיים.
אינטרלוק אלומיניום לעומת פלדה גלית: איזה סוג שריון אתה צריך?
| תכונה | שריון אלומיניום משתלב (AIA) | שריון קלטת פלדה גלי |
|---|---|---|
| איך זה עשוי | רצועות אלומיניום מפותלות בסליל, חופפות | סרט פלדה מצופה מקופל לצינור אטום |
| התנגדות לריסוק | לְמַתֵן. תנועה רגלית, ארגזים מוערמים, גרירת סולם מדי פעם | גָבוֹהַ. קבורה ישירה, אזורי ציוד כבד |
| הגנה על מכרסמים | ניתן לנצל-פערים חלקיים בין גלישות | יָעִיל. צינור רציף, ללא נקודות כניסה |
| מִשׁקָל | כמחצית מהמשקל למטר של סרט פלדה | כבד יותר. כבל 24 סיבים פועל בערך פי 2 מגרסת האלומיניום |
| גְמִישׁוּת | נתיב בקלות דרך מגשי כבלים ומסביב לפינות | רדיוס כיפוף מינימלי קשיח יותר, גדול יותר |
| דירוג אש | Riser (OFCR), מליאה (OFNP), LSZH | בדירוג חיצוני בלבד, ברוב המקרים |
| לאן זה הולך | מרכזי נתונים, זרמים, מסלולי תקרה פתוחים, שבילים פנימיים בקמפוס | קבורה ישירה, תעלות תעלות, חוץ תעשייתי, סביבות קשות |
עבור עבודה פנימית בצפון אמריקה, שילוב אלומיניום שולט. מרכזי נתונים, ארונות IT של בתי חולים, בנייני ממשלה, קומות אוניברסיטאות-זה בכל מקום. העטיפה הסלילנית מעניקה לכבל מספיק גמישות כדי לנתב דרך מגשים ו--ווי J מבלי להפוך כל עיקול לקרב היאבקות.
הנה הדבר שלא מדברים עליו מספיק: נעילת אלומיניום יכולה לחסל צינורות בהרבה ריצות פנימיות. במקום התקנת צינור-שלבי-הרגילים, ולאחר מכן משוך כבל-אתה פשוט מעביר את הכבל המשוריין לאורך מתלה הסולם או דרך התקרה הפתוחה ישירות. בבניין עם 30 או 40 ריצות, זה ימים מחוץ ללוח הזמנים, לא שעות. היא גם נושאת דירוגי מליאה ומעלה, מה שחשוב מכיוון שכל כך הרבה מהריצות הללו עוברות בסופו של דבר דרך חללי טיפול באוויר.
אבל נעילת אלומיניום אינה באמת הוכחה ל-מכרסמים. אנחנו צריכים להיות ברורים לגבי זה. העוטפות הסליליות חופפות, אבל יש מספיק פער שסנאי או חולדה נחושים ילעסו דרכו. ראיתי את התוצאות. אם לאתר יש היסטוריית מכרסמים מתועדת, אל תחשוב על זה אפילו-עבור ישר לפלדה גלית.
סרט פלדה גלי יוצר צינור אטום עם אפס פערים. זה מה שאתה רוצה עבור-מסלולי קבורה ישירים, התקנות תעלות בין בניינים ואתרי תעשייה-בתי זיקוק, מכרות, רצפות ייצור-שבו אתה מתמודד עם כימיקלים, רעידות ומלגזות. הכבל כבד ונוקשה, מה שהופך אותו לכאב לניתוב פנימי הדוק, אבל מתחת לאדמה או בשוקת כבלים זה לא משנה כלל. הגלי גם נותן לך מחסום לחות הגון, וזה חלק מהסיבה שהוא עובד לקבורה גם באדמה רטובה בלי להזדקק תמיד לצינור פנימי נפרד.
לדברים הקיצוניים באמת-נחיתות צוללות, מעברי נהרות-יש שריון מתיל מיוחד וגרסאות שריון קלוע שנבנו לעומסי מתיחה הרבה יותר גבוהים ממה ששריון סרט יכול להתמודד. אבל זו שיחה אחרת.
כבל פנימי, חיצוני ופנימי/חוץ
כבל משוריין פנימי:-סיב חוצץ הדוק, שריון אלומיניום משתלב, ז'קט מעכב-בעירה. בחוץ: סיבי צינור-רופפים, פלדה גלית, תרכובות חסימת מים-. פשוט מספיק.
זה שמופיע יותר ויותר בפרויקטים בקמפוס הוא כבל משוריין בדירוג פנים/חוץ-. המגרש הוא שאתה מעביר כבל בודד מכניסת התעלה החיצונית, דרך חדירת הבניין, במעלה הקומה, לתוך חדר הטלקום-ללא חיבור בנקודת הכניסה לבניין. זה מתחם חיבור אחד פחות לכל מעבר, בתוספת כל העבודה מאחוריו. עבור קמפוס עם 10 או 15 בניינים, זה מצטבר מהר. כבלים אלה משלבים בדרך כלל סיבי צינור- רופפים עם מעיל LSZH או מעיל גב ושריון אלומיניום.
למה להתעסק עם העלות הנוספת?
כבל משוריין עובר 20 עד 40 אחוז יותר מכבל לא משוריין שווה ערך, אז אתה צריך סיבה.
מכרסמים. זו הסיבה, והיא אפילו לא קרובה. לעיסה אחת-על ריצת קמפוס לא משוריין פירושה גלילת משאית חירום, טכניקת חיבור, חומרה חדשה, וכל כמה שעות או ימים של השבתה בזמן שאתה מחכה שכל זה יתחבר. חשבון התיקון הבודד הזה כמעט תמיד עולה על מה שהיית מוציא בשדרוג כל מסלול הכבלים למשוריין. אז מתקנים שעברו את זה פעם? הם כותבים כבל משוריין לכל מפרט קדימה. קמפוסים של אוניברסיטאות, פארקי משרדים פרבריים, כל דבר שגובל בשטח פתוח שבו פעילים סנאים, גופרים או חולדות. פלדה גלית עבור מסלולי מכרסמים מאושרים. מנעול אלומיניום שבו מכרסמים אפשריים אך עדיין לא הוכיחו את עצמם.
סיבה שנייה: אזורים פנימיים עם תנועה רבה-. תקרות מחסנים, קומות ביניים במפעל, גב קמעונאי-של-בית. מנעול אלומיניום מכסה אותו.
שלישית: קבורה ישירה. אתה פשוט לא יכול לשים כבל חשוף באדמה ולצפות שהוא ישרוד.
סיום:-מופסק או שדה-מופסק
כבל משוריין מראש-מסופק עם מחברים שכבר נמצאים על-LC ו-SC עבורחוטי תיקון, MPO/MTP לתא מטען. סיום המפעל מגיע באופן עקבי לאובדן הכנסה מתחת ל-0.2 dB, ובהצלחה בהתאמה לזה בשטח כשאתה נלחם גם עם רצועת שריון. אם הריצות שלך מתוכננות ומדודות, המהלך-מופסק מראש.
סיום שדה הגיוני כאשר אינך יכול להגדיר אורכים מדויקים. תעלות בחוץ, שיפוץ בנייה, כל דבר שבו המסלול עשוי להשתנות ברגע שאתה באמת באתר. תרצה מסיר כבלים סיבובי לשריון. וזכור-שריון מתכתי פירושו חיבור והארקה לפי סעיף 770 של NEC. זה שלב נוסף שלא קיים עם כבל לא משוריין, וזה אחד שהפקחים יבדקו לחלוטין.
איסוף כבל לעבודות ספציפיות
מרכז נתונים צולב-מתחברOM3 או OM4 multimode: תא מטען אלומיניום שלובים מראש-. מהיר להתקנה, נקה מספרים אופטיים ישירות מהקופסה.
עמוד השדרה של הקמפוס בין בניינים: פלדה גלית חיצונית עם ג'ל-מילוי יחיד-מצב רופף-סיב צינור. ובבקשה, תפרט יותר ספירת סיבים ממה שאתה חושב שאתה צריך. משיכת כבל שני בשלוש שנים עולה הרבה יותר מהוספת גדילים להזמנה המקורית. ראינו פרויקטים שבהם הכפלת הספירה הוסיפה אולי 15 אחוז לעלות הכבלים אבל הייתה חוסכת התקנה שנייה מלאה בהמשך הדרך. בקצה הרחוק, סיים לתוך פאנל תיקון והתחבר לציוד עםכבלי תיקון סימפלקס או דופלקס.
פועל מחוץ לבית לפנים ללא נקודת חיבור טובה: כבל משוריין- פנימי/חוץ. כבל אחד, ללא חיבור מעבר, BOM נקי יותר.
תקנים ישימים
IEC 60794 מכסה בדיקות מכניות וסביבתיות. ITU-T G.652 מגדיר מפרט סיבים-יחיד. עבור כבלים לבניין מסחרי בצפון אמריקה, אתה מסתכל על ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) מטפל באמינות מחוץ למפעל. דירוגי בטיחות האש נופלים תחת UL 1666 ו-NFPA 262. השג את דירוג האש שגוי עבור המסלול-עלייה, המליאה, המטרה הכללית - ואתה קורע את הכל החוצה. אף אחד לא רוצה את השיחה הזאת עם מנהל פרויקט.
כמה הערות התקנה
רדיוס כיפוף על כבל משוריין יושב פי 10 עד 20 מהקוטר החיצוני. עברו על זה ותעקמו את הסיב-לתמיד. תמיד יש לחבר ולקרקע שריון מתכתי בשני הקצוות לפי NEC 770.
כאשר אתה מפשיט שריון לסיום השדה, השאר כ-10 עד 12 אינץ' של שריון-זנב פנוי לגישה למאגר. ותלך בקלות עם עומק החשפן הסיבובי. ניק את ציפוי המאגר של 900 מיקרומטר מתחת ויש לך בעיה שלא תופיע עד לבדיקה-או גרוע מכך, שישה חודשים לאחר מכן כסירוגין.
עוד משהו שאנשים שוכחים: אם אתה מושך כבל משוריין דרך צינור קיים, בדוק את המילוי. הקוטר החיצוני המוגדל פירושו שצינור המתאים בנוחות לכבל לא משוריין עשוי להיות הדוק מדי עבור הגרסה המשוריינת. למדוד קודם כל.
שאלות נפוצות
ש: מה ההבדל בין כבל סיבים משוריין לבלתי משוריין?
ת: לכבל משוריין יש שכבה מתכתית (אלומיניום או פלדה) בין המעיל לליבת הסיבים לעמידות בפני ריסוק והגנה על מכרסמים. לא משוריין לא. אתה משלם על זה במשקל, עלות ורדיוס כיפוף. אם המסלול לא חושף סיבים לסיכון פיזי, לא משוריין עובד מצוין ועולה פחות.
ש: האם ניתן לקבור ישירות כבל סיבים משוריין?
ת: רק אם הוא מדורג במיוחד לקבורה ישירה-זה אומר שריון סרטי פלדה גלי עם מים-חוסם את מבנה הצינור הרופף-. הג'ל או סרט הבלוק היבש- בפנים מונעים את נדידת הלחות אם אבן או שורש מנקבים את המעיל לאורך זמן. נעילת אלומיניום אינה מדורגת לקבורה-. רוב הקודים המקומיים דורשים עומק של 18 עד 24 אינץ'.
ש: האם כבל סיב משוריין צריך הארקה?
ת: כן. סעיף 770 של NEC מחייב אותך לחבר שריון מתכתי למערכת האלקטרודות הארקה של הבניין בשני הקצוות.
ש: האם כבל סיב משוריין מכרסם-מוגן?
ת: פלדה גלית היא למעשה-הצינור האטום הרציף לא נותן למכרסמים מאיפה להתחיל. שילוב אלומיניום לא, בגלל הפערים בין העטיפות הסליליות. זה ימנע מכרסום מזדמן אבל לא יחזיק מעמד מול חיה בעלת מוטיבציה. עבור מסלולים עם תנועת מכרסמים ידועה, תמיד ללכת על פלדה גלית.
ש: אילו מחברים עובדים עם כבל סיבים משוריין?
ת: כולם אותו הדבר-LC, SC, ST, MPO/MTP. שריון לא משנה את בחירת המחבר שלך. זה רק הופך את תהליך הסיום למעורב יותר מכיוון שאתה צריך להפשיט את השריון לפני שאתה יכול להגיע לצינורות חיץ הסיבים.
