מה זה ODF? מסגרת הפצה אופטית מוסברת

מסגרת הפצה אופטית, המקוצרת בדרך כלל ל-ODF ולעיתים נקראת מסגרת הפצה של סיבים אופטיים, היא הנקודה המובנית שבה כבלי סיבים אופטיים מסתיימים, משותפים, מדבקים ומוגנים. תוכלו למצוא ODFs בחדרי טלקום, רשתות FTTH, מרכזי נתונים, מבנים ארגוניים ומערכות תקשורת תעשייתיות. מדריך זה נכתב מנקודת המבט של מהנדסים התומכים בפרויקטים של רשת הפצה אופטית (ODN) וגישה לסיבים, כך שהמטרה היא לא רק לרשום את סוגי ה-ODF הקיימים, אלא לעזור לך להתאים מסגרת למספר הסיבים שלך, לשטח ההתקנה, לפורמט המחברים, לדרישות השחוג ולתוכנית ההרחבה לטווח ארוך.-

כאשר קונים משווים אפשרויות, השאלה המעשית היא לעתים רחוקות "אילו סוגים זמינים?" זה בדרך כלל "איזה סוג ODF באמת מתאים לאתר שלי, ומה אני צריך לאשר מול הספק לפני שאני מבצע את ההזמנה?" הסעיפים להלן עונים על שניהם, והמאמר מסתיים במדריך בחירה, רשימת בדיקה למפרטים, דוגמאות תצורה עובדות ושאלות נפוצות.

מה זה אמסגרת הפצה אופטית(ODF)?

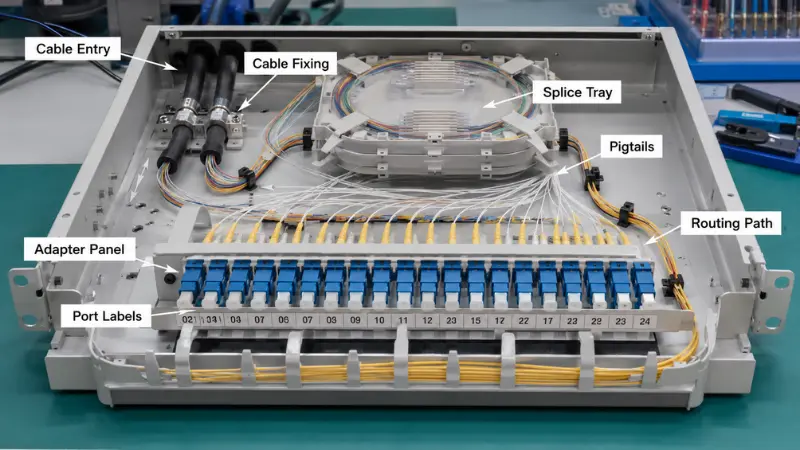

מסגרת הפצה אופטית היא מארז ניהול סיבים המשמש לסיום, חיבור, תיקון, הגנה וארגון של סיבים אופטיים. כבלים נכנסים מחוברים לסיבים יוצאים, צמות, כבלי תיקון או רכיבים פסיביים כגון מפצלים, וכל חיבור נשמר מסומן, מוגן ונגיש לתחזוקה במקום להישאר רופף בתוך קופסה.

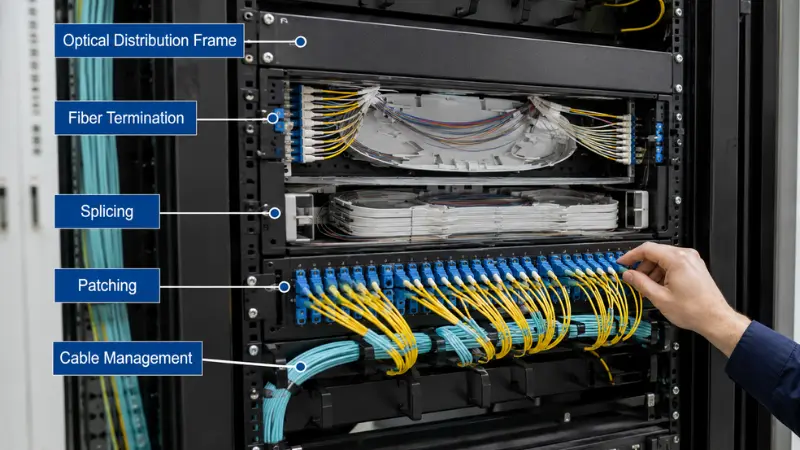

בפעולה יומיומית, ODF-מעוצב היטב תומך בסיום סיבים, הגנת חיבור היתוך, ניתוב כבל תיקון, אחסון רפיון כבלים, הגנת מחברים ובדיקת רשת או הגדרה מחדש. הסיבה שזה חשוב היא קונקרטית ולא קוסמטית: כאשר מופיעה תקלה מחוץ לשעות העבודה, מסגרת עם מספור יציאות ברור ומגשי חיבור נגישים מאפשרת לטכנאי לבודד ולתקן את הקישור תוך דקות, בעוד שמסגרת צפופה, ללא תווית, הופכת את אותה עבודה לשעות של איתור סיבים ביד. רבות מאותן פונקציות סיום והגנה מופיעות גם בקומפקטימסוף סיבים אופטיים ותיבות הפצהבשימוש קרוב יותר למנוי, וזו הסיבה שקל לבלבל בין שתי משפחות המוצרים. נחזור להבחנה הזו מאוחר יותר.

סוגים עיקריים של מסגרות הפצה אופטיות

ניתן לקבץ רכיבי ODF לפי שיטת הרכבה, סביבת התקנה, קיבולת, מבנה פנימי ויישום. הקטגוריות הנפוצות ביותר הן מתלה, תליה על הקיר, חיצוני, מסילת DIN, מפצל PLC ומסגרות מודולריות בצפיפות- גבוהה. כל סעיף להלן מכסה מהו הסוג, היכן הוא מתאים ופרט מעשי אחד שלעתים קרובות מתעלמים ממנו במהלך הבחירה.

מתלה הר ODF

מתלה ODF מותקן במתלה סטנדרטי של 19-אינץ' לציוד ומהווה סוס העבודה של חדרי טלקום, מרכזי נתונים, משרדים מרכזיים, חדרי שרתים וכבלים ארגוניים. הוא מוצע בדרך כלל בגבהים 1U, 2U, 3U או 4U, והוא משתלב בצורה נקייה עם מתגים, נתבים ופאנלים של תיקון לצדו. כמדריך גס, יחידת 1U נושאת לעתים קרובות עד 24 סיבים, יחידת 2U סביב 48 עד 96 סיבים, ויחידות 3U עד 4U 96 עד 144 סיבים או יותר. נתונים אלה נעים באופן משמעותי עם פורמט מתאם, כך שמסגרת המשתמשת בלוחות LC או MPO בצפיפות גבוהה תתאים להרבה יותר סיבים ל-U מאשר סיבים שמשתמשים ב-SC.

הפרט שמחליט על שימושיות-לטווח ארוך הוא הבחירה בין עיצוב מגירה קבוע למגירה הזזה. מסגרת קבועה היא פשוטה יותר, יציבה יותר ובעלות נמוכה יותר, אשר מתאימה לקישורי עמוד שדרה יציבים אשר רק לעיתים רחוקות משתנים. מגירת הזזה מאפשרת למגש למשוך קדימה לצורך חיבור ובדיקה, שהיא הבחירה הטובה ביותר בכל מסגרת שתראה תכופות תזוזות, הוספות ושינויים. לפני ציון סוג הזזה, ודא שיש מספיק מרווח בחזית המתלה כדי שהמגירה תתארך במלואה, מכיוון שקשה לשמור על מסגרת בצפיפות- גבוהה שלא ניתן לפתוח במעבר צפוף.

הר ODF לקיר

תושבת ODF לקיר מתקבעת ישירות לקיר במקום לשבת בתוך מתלה, כך שזו הבחירה הטבעית היכן שלא קיים מתלה או היכן שהמקום צר: חדרי טלקום קטנים, בנייני משרדים, מרתפי דירות, נקודות חלוקת קומות וכניסות לבניין FTTH. הוא בדרך כלל קומפקטי, ניתן לנעילה ומתאים לספירת סיבים מתונה כגון 12, 24 או 48 ליבות.

בעת בחירת יחידה לתלייה על הקיר, כיוון כניסת הכבלים חשוב יותר ממה שהוא נראה לראשונה. מסגרת המותקנת במעלה או בפיר צר זקוקה לרוב לכניסה תחתונה או צדדית ולא כניסה אחורית, מכיוון שפשוט אין מקום מאחורי הקופסה לנתב כבל ללא עיקול חד. אשר את כיוון הכניסה, קיבולת מגש השחבור הפנימי, פריסת לוח המתאם והמקום הפנוי לסלילת סיבים לפני ההזמנה, לא לאחר שהקופסה כבר על הקיר.

ODF חיצוני

ODF חיצוני מסיים ומפיץ סיבים במיקומים חשופים או -למחצה, כגון נקודות גישה FTTH, ארונות טלקום חיצוניים, הפצה- מותקנת, פס רחב כפריים ואתרי תעשייה. בניגוד למסגרת פנימית, יחידה חיצונית חיה או מתה על האיטום הסביבתי שלה, כך שספירת היציאות היא רק חצי מהמפרט.

הנתון שיש לעגן עליו הוא דירוג ההגנה מפני כניסה המוגדר בתקן הבינלאומיIEC 60529 (קוד ה-IP). במונחים פרקטיים, IP54 פירושו אבק-מוגן ועמיד בפני התזת מים, שיכול להתאים למצב מוגן או ארון{3}}; IP65 פירושו -אטום לאבק ומוגן מפני סילוני מים בלחץ נמוך{{6}, שהוא מינימום ריאליסטי יותר למסגרת החשופה לחלוטין למזג האוויר; ו-IP66 עד IP68 מוסיפים סילונים חזקים יותר או טבילה זמנית. שימו לב שדירוג טבילה גבוה יותר אינו מרמז אוטומטית על עמידות בסילונים, מכיוון ששניהם מבחנים נפרדים, כך שאתר שרואה גם גשם שוטף וגם מים עומדים עשוי להזדקק לדירוג כפול. לצד נתון ה-IP, בדקו את עמידות ה-UV, את עיצוב בלוטות הכבלים, העמידות בפני קורוזיה של הדיור, שיטת הנעילה וכיצד מנוהל עיבוי. מסגרת חיצונית אטומה בצורה גרועה היא אחת הסיבות השכיחות ביותר לתקלות הקשורות לרטיבות שנים לאחר ההתקנה.

DIN Rail ODF

מסילת DIN ODF היא יחידה קומפקטית הנכנסת למסילת DIN בתוך ארון חשמל או מארז בקרה תעשייתי, והיא בנויה לספירת סיבים נמוכה במערכות אוטומציה, תקשורת חשמל, ציוד רשת חכמה, ארונות בקרת תחבורה ורשתות מפעלים. הערך שלו הוא אינטגרציה: הוא מכניס סיבים והגנה לאותו לוח כמו החיווט החשמלי מבלי לדרוש מתלה נפרד.

עבור עבודה תעשייתית, הסתכל מעבר לספירת הסיבים לסביבה המכנית. רטט, עומק הארון הזמין, דרישות הארקה והורדת מתיחה של הכבלים כולם משפיעים על האם המסגרת תישאר אמינה, ויש לארגן את ניתוב הסיבים כך שטכנאי יוכל להגיע למחברים מבלי להפריע למוליכי החשמל הסמוכים.

PLC Splitter ODF

מפצל PLC ODF מכיל מפצלים אופטיים פסיביים בתוך המסגרת כך שסיבי הזנה אחד מחולק לסיבי מנויים רבים, מה שהופך אותו לאבן בניין ליבה של רשתות גישה FTTH, GPON ו-EPON המתוקנות בהפניות כגוןהמלצות ITU-T G.984 GPON. מסגרת אחת יכולה לשלב סיום, התקנת מפצל, תיקון וניהול כבלים, מה ששומר על פריסת רשת אופטית פסיבית מסודרת. תצורות טיפוסיות פועלות מ-1×8 עד 1×32 או 1×64, והיחס הנכון תלוי בתקציב הקישור ובצפיפות המנויים של הפרויקט.

שתי נקודות הנדסיות ראויות לתכנון. ראשית, יחס הפיצול מניע את פריסת היציאות ואת מרחב התחזוקה, מכיוון שמפצל 1×32 מזין הרבה יותר מתאמי פלט מאשר 1×8, והפלטים הללו צריכים מקום לתיקון ותווית ללא צפיפות. זה גם עוזר להחליט מוקדם בין פיצול ריכוזי בצומת אחד לבין פיצול מבוזר ברחבי הרשת,-תמורה שמוסברת היטב בסקירה כללית זו שלסוגי מפצל אופטי. שנית, פריסות PON משתמשות כמעט תמיד במחברי זווית-מלוטשים (APC). הסיבה היא אובדן החזרה: השתקפויות בעץ פסיבי משותף פוגעות באיכות האות עבור כל מנוי בסניף, וחזיתות הקצה של APC מדכאות את ההשתקפויות האלה טוב בהרבה מאשר השתקפויות השטוחות-. אשר את יחס המפצל, ליטוש המחברים, פריסת הקלט והפלט, שטח מגש חיבור זמין וסכמת תיוג לפני ההזמנה, ועייןמפצל PLCאפשרויות שיתאימו ליחס המדויק שהעיצוב שלך צריך.

ODF מודולרי בצפיפות גבוהה-

ODF מודולרי-בצפיפות גבוהה מיועד לספירת סיבים גדולה בשטח מוגבל של מתלים או רצפה, והיא הבחירה הסטנדרטית למרכזי נתונים, משרדים מרכזיים, עמוד שדרה של ספקים, קמפוסים גדולים ונקודות צבירה שצריכות מקום לצמוח. במקום פאנל קבוע אחד, מערכות אלו משתמשות בלוחות מתאמים מודולריים, קלטות נשלפות, מגשי שחבור מרובים ונתיבים מהונדסים של ניתוב, והן תומכות בדרך כלל בממשקי LC או MPO/MTP.

הטעות שיש להימנע כאן היא בחירה אך ורק על ספירת יציאות מקסימלית. בצפיפות גבוהה מאוד, כבלי תיקון מצטופפים זה בזה, שטח הגישה הקדמי-מתמעט, ומסגרת מלאה מדי מזמינה ניתוק מקרי של היציאה הלא נכונה במהלך תחזוקה. השאלה המכרעת עבור עבודה בצפיפות- גבוהה, כולל בחירת המערך -מול- LC המכוסה במסמך זהמדריך מעשי ל-LC מול MTP/MPO, האם טכנאים עדיין יכולים להגיע ליציאות, לנהל כבלי תיקון ולשמור על רדיוס כיפוף ברגע שהמסגרת נטענת במלואה.

טבלת השוואת סוגי ODF

טווחי הקיבולת הם ערכים אופייניים בלבד ומשתנים לפי עיצוב המוצר, פורמט המתאם ותצורת הספק. אשר תמיד את ספירת הסיבים המדויקת ואת אפשרויות הפנל מול גליון הנתונים.

מדריך לבחירת ODF מהיר

אם אתה רק צריך היגוי מהיר לעבר הקטגוריה הנכונה, הטבלה שלהלן ממפה מצבי פרויקט נפוצים לנקודת התחלה מתאימה. התייחסו אליו כאל רשימה קצרה, ולאחר מכן אמתו את הפרטים באמצעות רשימת המשימות בהמשך.

כיצד לבחור את ה-ODF המתאים לפרויקט שלך?

בחירת ODF אינה פשוט לבחור קופסה עם מספיק יציאות. מסגרת צריכה להתאים לכל העיצוב, לכן יש לאשר את כל הגורמים להלן לפני הרכישה.

ספירת סיבים והתרחבות עתידית

התחל עם מספר הסיבים שאתה צריך לסיים, לחבר או לתקן היום, ואז הוסף רזרבה. מסגרת בגודל בדיוק ל-24 הסיבים של היום לא משאירה מקום כשהאתר גדל ל-48, ויכולת התאמה מאוחרת יותר עולה בדרך כלל יותר מאשר לקנות אותה עכשיו. בפועל, פרויקטים רבים שומרים 20 עד 50 אחוז קיבולת פנויה עבור קישורים עתידיים, סיבי גיבוי ושדרוגים. שאלו כמה סיבים נכנסים, כמה יוצאים, האם יתווספו עוד משתמשים או מבנים, והאם מגש השחוג וקיבולת המתאם יכולים לספוג את הגידול הזה.

שטח התקנה

המיקום מכתיב במידה רבה את הסוג. מתלה קיים בגודל 19 אינץ' מצביע על מסגרת לתלייה על מתלה; אתר עם שטח קיר בלבד מצביע על מסגרת לתלייה על הקיר; ריצת סיבים בתוך ארון תעשייתי מצביע על מסגרת מסילת DIN; והתקנה החשופה לגשם, אבק או תנודות טמפרטורה פוסלת יחידה פנימית סטנדרטית לטובת יחידה חיצונית. מדוד את השטח הפנוי האמיתי, כולל עומק מתלה או מרווח מגירה, לפני שמתחייבים לדגם.

סביבה פנימית מול חיצונית

מסגרות פנימיות וחיצוניות אינן ניתנות להחלפה. יחידות פנימיות מתאימות למרחבים מוגנים כגון חדרי ציוד, משרדים וארונות טלקום, שבהם האיטום אינו בראש סדר העדיפויות. יחידות חיצוניות זקוקות להגנה ניתנת להגנה מפני לחות, אבק, קורוזיה ו-UV, וזו הסיבה שדירוג ה-IP, חומר הדיור, איטום הדלת, עיצוב הבלוטות, מבנה הנעילה וטווח הטמפרטורות שייכים כולם למפרט. ההבדלים בין טיפול פנימי וחיצוני, כולל סוגי כבלים וניתוב, מכוסים במדריך זההתקנת כבל סיבים פנימית וחיצונית. שימוש במסגרת פנימית בחוץ הוא גורם שכיח ונמנע לאמינות מופחתת.

סוג מחבר ומתאם

ניתן להגדיר ODFs עם מתאמי SC, LC, FC או ST, והבחירה הנכונה עוקבת אחר כבלי התיקון הקיימים, צמות הצמות וממשקי הציוד הפעילים. כתבנית כללית,מחברי SCנפוצים בתחום הטלקום וה-FTTH,מחברי LCשולטים במרכזי נתונים-בצפיפות גבוהה ובעבודה ארגונית, FC מופיע בחלק מהטלקום והמכשור, ו-ST שורד ברשתות מדור קודם. אשר את הפורמט מול ההתאמהמתאמי סיבים אופטייםאתה מתכוון להשתמש.

סוג פולני ראוי לתשומת לב שווה. פני קצה UPC (שטוחים, מעט כיפתים) מספקים בדרך כלל אובדן החזרה של כ-50 dB, בעוד שפני הקצה של APC (בזוית של 8- מעלות) מגיעים לכ-65 dB על ידי החזרת אור תועה לתוך החיפוי במקום חזרה על הסיב, וזו הסיבה ש-APC הוא סטנדרטי ביישומי וידאו PON ו-RF. אסור להתאים את השניים זה לזה: חיבור APC-ל-UPC גורם לאובדן הכנסה גבוה ועלול לפגוע פיזית בפניי קצה החסם. אם אתה שוקל את האפשרויות, ההסבר הזה שלסוגי פוליש למחשב, UPC ו-APCמכסה את ההבדלים בפירוט.

קיבולת מגש שחבור

אם המסגרת תשמש לחיבור איחוי, קיבולת המגש הפנימית צריכה להתאים לספירת הסיבים, לא רק לספירת המתאמים. טעות נפוצה ומתסכלת היא קניית מסגרת עם הרבה יציאות מתאם אבל מעט מדי מגשים. ככלל תכנון, מגש חיבור מכיל בדרך כלל 12 או 24 חיבורים מוגנים, כך שעבודת 24-סיבים צריכה בערך מגשים אחד עד שניים, עבודה של 48-סיבים 2-4 וכן הלאה. כאשר המגשים אוזלים, הסימפטומים ניתנים לחיזוי: לשרוולים מתכווצים בחום אין היכן לשבת, לא ניתן לסלסל ​​סיבים ברדיוס הכיפוף המינימלי שלהם, תחזוקה פירושה הפרעה מחדש של חבורים קיימים, והרחבה עתידית הופכת למסורבלת. לפי השיטות שסוכמו על ידיאיגוד סיבים אופטייםכבלים מקומיים קטנים דורשים בדרך כלל רדיוס עיקול של כ-25 מ"מ לאחר ההתקנה, ומסגרת שלא יכולה להחזיק את הרדיוס הזה תעלה בשקט את אובדן ההחדרה. תכנן את ספירת המגשים, אחסון השרוול ואת נתיב הניתוב ביחד, וסקור את שלךצמות סיביםלצד המסגרת כך שהגופים והמגשים תואמים. אם אתה עדיין מחליט בין חיבור למחברים-מותקנים בשדה, השוואה זו שלשחבור היתוךמהווה התייחסות שימושית.

כניסת כבלים וגישה לתחזוקה

כיוון כניסת הכבלים הוא אילוץ-ממשי בעולם, לא פרט. מסגרות תומכות בכניסה אחורית, צדדית, עליונה או תחתונה, ואי התאמה לפריסת האתר מאלצת עיקולים חדים או ניתוב מבולגן. גישת תחזוקה עוקבת אחר אותו היגיון: עיצוב גישה קדמי או גישה קדמית- קל יותר לעבוד עבור רשתות המשתנות תכופות, בעוד שמבנה קבוע מקובל עבור קישורים יציבים עם מעט שינויים. מסגרת שנראית קומפקטית על הנייר יכולה להיות קשה לטיפול ברגע שהכבלים נכנסים פנימה.

תיוג וניהול כבלים

תיוג ברור חוסך זמן במהלך תקלות ושדרוגים, ובמסגרות גדולות יותר תיוג לקוי גורם לחיבורים שגויים, בידוד תקלות ארוך יותר והפסקות הניתנות להימנעות. מסגרת טובה מאפשרת מספור יציאות ברור, מקום ייעודי לתווית, טבעות ניתוב כבל תיקון, נקודות קשירה, אזור אחסון רפוי והפרדה בין כבלים נכנסים לכבלי תיקון. שמור על הניתוב שלךחוטי תיקוןמתוכנן מההתחלה במקום להוסיף כמחשבה שלאחר מכן.

רשימת מפרט ODF לפני בקשת הצעת מחיר

הכנת פרטים אלה לפני פנייה לספק מקצרת-ו-הלוך ושוב ומקטינה את הסיכון לקבלת תצורה שגויה.

• סך כל הסיבים להפסקה כעת, בתוספת אחוז הרזרבה לצמיחה עתידית.
• התקנה פנימית או חיצונית, ולחוץ, דירוג ה-IP היעד.
• שיטת הרכבה: מתלה 19-אינץ' בגובה U, קיר, מוט, מסילת DIN או ארון.
• פורמט מחבר ומתאם (SC, LC, FC או ST) ופוליש (UPC או APC).
• סוג, אורך וכמות כבל צמה וטלאי.
• מספר מגשי השבר והקיבולת הנדרשת לכל מגש.
• יחס מפצל ומצב פיצול, לפרויקטים של PON.
• כיוון כניסת הכבל והקוטר החיצוני של הכבל או גודל הבלוטות.
• סכימת תיוג ומספור-יציאות.
• מבנה קבוע או הזזה, וצד הגישה הנדרש.

תצורות ODF לדוגמה

שלושה תרחישים אנונימיים מראים כיצד הגורמים לעיל משתלבים בפועל.

נקודת הפצה קטנה של בניין FTTH

עבור 24 סיבים עם צמות SC/APC בתוך גב, בדרך כלל מספיקה ODF לתלייה קיר קומפקטית עם שני מגשי חיבור וכניסת כבל תחתית או צדדית. שמירת מספר יציאות רזרביות משאירה מקום ליחידות נוספות בבניין מבלי להוסיף מסגרת שנייה.

צבירה של מרכז נתונים

עבור 96 סיבים ב-LC במעבר עמוס, מתלה הזזה ODF בצפיפות 2U גבוהה- עם גישה קדמית וכניסת כבל כפולה שומר על תיקון התיקון ומגן על רדיוס העיקול תחת עומס כבל כבד-. המגירה ההזזה חשובה כאן כי השינויים הם תכופים.

גישת FTTH כפרית על עמוד

עבור פיצול הזנה למנויים רבים, מסגרת הפצת מפצל חיצוני בדירוג IP65 ומעלה, מצוידת עםמפצל 1×32ומחברי SC/APC, מטפלים הן בפיצול והן בחשיפה הסביבתית במארז אחד.

בחירת ODF לפי יישום

רשתות גישה ל-FTTH ו-PON

עבודת FTTH נוטה להשתמש במסגרות לתליית קיר בתוך הבית, במסגרות חיצוניות בנקודות גישה חשופות, ובמסגרות מפצל PLC בכל מקום בו נדרש פיצול פסיבי. מרתף, חדר טלקום או נקודת חלוקה לרצפה דורשת בדרך כלל יחידה לתלייה על הקיר; מיקום חיצוני דורש דירוג חיצוני-; וצומת פיצול קורא למסגרת מפצלת המשלבת את המפצל עם סיום. לקבלת ראייה רחבה יותר של מה שמבנה פסיבי דורש, זהרכיבים פסיביים של FTTHמדריך רכש הוא מלווה מועיל.

מרכזי נתונים וחדרי טלקום

סביבות אלו מעדיפות מסגרת מודולרית לתלייה ולמסגרות מודולריות בצפיפות- גבוהה, והן דורשות בדרך כלל ספירת סיבים גבוהה, מתאמי LC- בצפיפות גבוהה, ניתוב כבלים נקיים-, תיוג אמין ומקום להתרחבות. במתלים צפופים, ניהול הכבלים נושא משקל רב כמו צפיפות היציאה הגולמית.

מבנים ארגוניים ורשתות קמפוס

כאן המסגרת הנכונה תלויה בעיצוב עמוד השדרה. חדר ציוד ראשי משתמש לרוב במסגרת לתלייה על מתלה, בעוד שנקודות חלוקת הרצפה משתמשות במסגרות לתלייה על הקיר. על פני קמפוס רב-בניינים, ODFs מפסיקים את סיבי עמוד השדרה ומספקים נקודת תיקון נקייה בין מבנים, מתגים וחדרי ציוד.

רשתות ארונות תעשייתיים ובקרה

רשתות תעשייתיות נשענות על מסגרות מסילות DIN או יחידות קומפקטיות לתלייה על הקיר. המסגרת צריכה להתאים לארון הבקרה, להגן על סיבים מלחץ מכני ולתת לטכנאים להגיע למחברים מבלי לגעת בחיווט החשמלי, עם רטט, אבק, טמפרטורת הארון והורדת מתחים.

ODF מול Fibre Patch Panel לעומת Fibre Distribution Box

לעתים קרובות קונים מבלבלים בין שלושת אלה מכיוון שכולם מנהלים חיבורי סיבים, אך הם אינם אותו דבר. ODF היא בדרך כלל היחידה השלמה ביותר, המשלבת לוחות מתאם, מגשי חיבור, ניתוב כבלים, אחסון רפוי והגנה. פאנל תיקון סיבים מתמקד יותר בתיקון מחובר בתוך מתלה, אם כי חלקם כוללים מגשי חיבור. קופסת חלוקת סיבים היא בדרך כלל קטנה יותר ויושבת קרוב יותר למשתמשי הקצה, בבנייני FTTH, בנקודות קומה או במקומות גישה חיצוניים.

דרך קצרה להחליט: השתמש ב-ODF כאשר אתה צריך סיום מובנה, שחבור, תיקון וניהול ביחד; השתמש בפאנל תיקון כאשר אתה זקוק בעיקר לתיקון-מבוסס מתלים ליד ציוד פעיל; והשתמש בתיבת הפצה כאשר אתה צריך הפצה קומפקטית קרוב למשתמשים. מכיוון ששמות משתנה בין ספקים ושווקים, שפוט את המבנה, הקיבולת והתפקוד בפועל ולא את התווית בגליון הנתונים. מבט מעמיק יותר עלהבדלים בין ODF לפאנל תיקון סיביםשווה קריאה אם ​​הגבול עדיין מרגיש מטושטש.

טעויות נפוצות בעת בחירת ODF

בחירה רק לפי ספירת נמלים

ספירת הנמלים חשובה, אבל היא לא מספיקה בפני עצמה. קיבולת שחבור, כניסת כבלים, פורמט מתאם, שטח תחזוקה ומרווח הרחבת ראש, כל אלה קובעים אם המסגרת אכן תעבוד באתר.

התעלמות מהרחבה עתידית

מסגרת-בעלות נמוכה ללא קיבולת פנויה הופכת יקרה ברגע שהרשת גדלה. תכנן לצמיחת סיבים לפני הבחירה הסופית ולא לאחר מכן.

שימוש ב-ODF פנימי בחוץ

מסגרות פנימיות אינן בנויות לגשם, אבק וחשיפה מתמשכת בחוץ. התקנות חיצוניות זקוקות למתחם אטום כהלכה עם דירוג IP מתאים ועיצוב בלוטות.

ערבוב סוגי מחברים ללא תכנון

הבחירות SC, LC, FC, APC ו-UPC צריכות ליישר קו עם חוטי התיקון, הצמות והציוד הפעיל. השילוב השגוי מוסיף מורכבות ההתקנה, ובמקרה של פוליש לא תואם, פוגע בביצועים האופטיים.

שוכחים גישה לתחזוקה

מסגרת שנראית קומפקטית על הנייר יכולה להיות קשה לטיפול לאחר חיבור כבל. ודא שהטכנאים יכולים להגיע בבטחה למתאמים, מגשי שחבור ואזורי ניתוב לאחר ההתקנה.

שאלות נפוצות

מַסְקָנָה

הסוגים העיקריים של מסגרת הפצה אופטית הם תלייה על מתלה, תלייה על הקיר, חיצונית, מסילת DIN, מפצל PLC ומודולרי-בצפיפות גבוהה, והבחירה הנכונה עוקבת אחר ספירת הסיבים, שטח ההתקנה, הסביבה, סוג המחבר והליטוש, קיבולת מגש השחבור, ניתוב הכבלים והרחבה עתידית. אתר קטן מקורה עשוי להזדקק רק למסגרת לתלייה על הקיר; חדרי טלקום ומרכזי נתונים דורשים בדרך כלל מסגרות לתלייה מתלה או-בצפיפות גבוהה; רשתות FTTH ו- PON משתמשות לעתים קרובות במסגרות מפצל חיצוניות ו-PLC; וארונות תעשייתיים משרתים היטב מסגרות מסילות DIN. לפני הבחירה, הכן את פרטי הפרויקט שלך באמצעות רשימת הבדיקה שלמעלה, ומסגרת שהיא מעשית, אמינה וקלה לתחזוקה הופכת להרבה יותר קלה לציון.
