מהו כבל תיקון SC LC?
SC-כבל תיקון סיבים אופטיים LC הוא כבל תיקון קטן וקומפקטי בשימוש פופולרי מאוד ביישומים רבים. פתרונות רשת אלה כוללים רשתות טלקומוניקציה, רשתות LAN, רשתות עיבוד נתונים, סיום התקנים והפצות מקומיות. SC-חוטי תיקון LC מתוכננים לספק פתרונות Ethernet מהירים ביישומי Gigabit ויישומי ATM עם פחות צריכת מקום.
מִפרָט
| פָּרָמֶטֶר | יְחִידָה | FC, SC, LC/חוט תיקון סיבים משוריין | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | מ.מ | SM | מ.מ | SM | מ.מ | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| אובדן הכנסה (אופייני) | dB | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.3 | פחות או שווה ל-0.3 |
| הפסד תשואה | dB | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-60 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-30 | גדול או שווה ל-45 | גדול או שווה ל-50 | גדול או שווה ל-35 | גדול או שווה ל-55 | גדול או שווה ל-75 |
| אורך גל הפעלה | נ"מ | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| יכולת החלפה | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| רֶטֶט | dB | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | פחות או שווה ל-0.2 | ||||||||
| טמפרטורת הפעלה | תוֹאַר | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| טמפרטורת אחסון | תוֹאַר | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| קוטר כבל | מ"מ | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

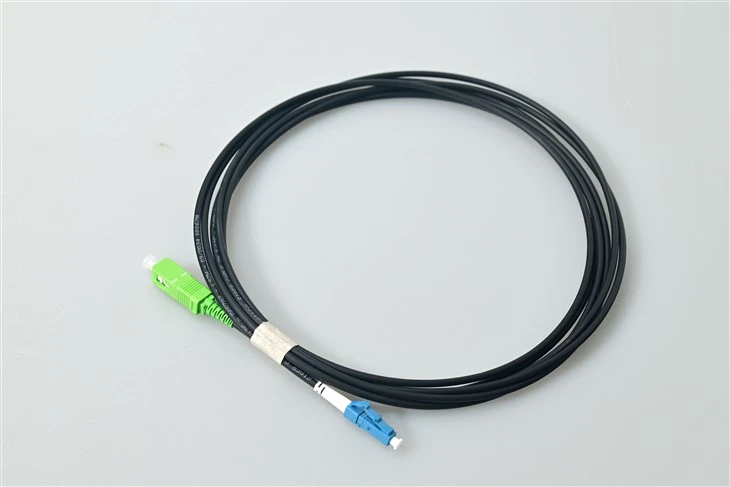

כבל תיקון סיבים אופטיים SC/APC ל-LC/UPC
APC-ל-עיצוב היברידי של UPC
ליטוש SC/APC בזווית של 8 מעלות מספק אובדן החזר גדול או שווה ל-60 dB. ליטוש כיפת LC/UPC מספק יותר או שווה ל-50 dB. כבל אחד מחבר את שני סוגי הממשק - גוף ירוק מזהה APC, כחול מזהה UPC.
גורם צורה קטן, חיבור LC-בצפיפות גבוהה
חוד LC 1.25 מ"מ הוא חצי מהגודל של SC 2.5 מ"מ - מכפיל את צפיפות היציאה במקלטי משדר SFP/SFP+/QSFP. תפס בסגנון -RJ לפעולה מהירה של תקע-ו-משיכה.

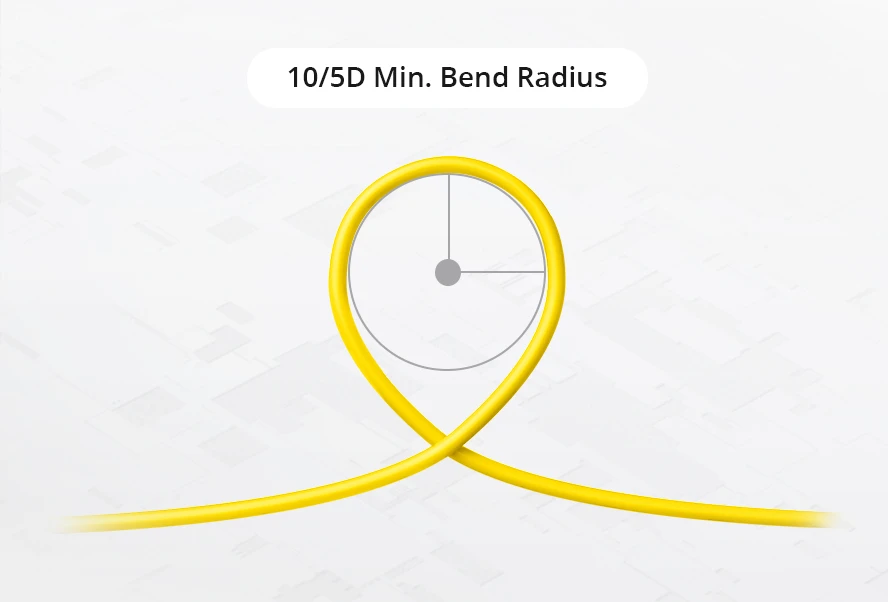

G.657.A1 Bend-סיבים לא רגישים
רדיוס כיפוף מינימלי של 10 מ"מ לניתוב הדוק בלוחות תיקון וחיווט מתחת- לרצפה. תואם לאחור עם G.652.D. תומך עד 40 ק"מ ב-1550 ננומטר.
פתרונות יישום
תרחישי פריסה אופייניים עבור כבל תיקון סיבים יחיד מסוג SC ל-LC זה.
רשת גישה FTTH / GPON
מחבר יציאות SC/APC OLT לציוד LC/UPC ONT ב-ODF. המפצל PLCבנתיב ההפצה משתמש גם בממשקי SC/APC.
מרכז נתונים צולב-התחבר
תיקון לוחות הפצה של סיבים מסוג SC/APC ישירות למקלטי LC/UPC SFP+ במתגי ToR. תומך ב-10GbE, 25GbE ו-100GbE.
CATV / RF מעל סיבים
קצה APC-מונע עיוות CSO/CTB בסרטון אנלוגי. משמש בין משדרי ראש וצמתים אופטיים ברשתות HFC.

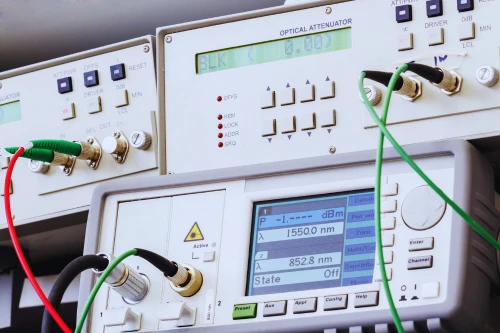

בדיקות ומדידות טלקום
כבל בדיקה-יעזר לחיבור יציאות בדיקת LC/UPC OTDR למסגרות הפצה של SC/APC במשרדים מרכזיים.
העברת LAN ארגונית
מגשר בין כבלים מובנים מדור קודם של SC-למתגים ונתבים מבוססי LC-ללא סיום מחדש-.

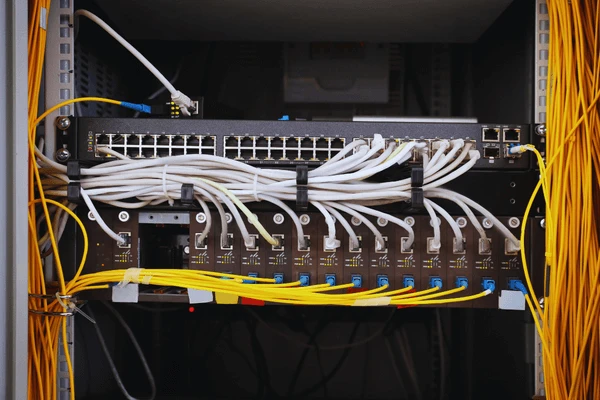

מערכות ריבוי WDM
ממשק יציאות SC/APC mux/demux עם משדרי LC/UPC בפריסות CWDM ו-DWDM.
תיאור מוצרים
כל כבל מדבקה של סיבים אופטיים נבדק ב-100% לאובדן הכנסה ואובדן חזרה ב-1310/1550 ננומטר. חוזי קרמיקה זירקוניה מספקים יכולת החלפה של פחות או שווה ל-0.2 dB דרך יותר או שווה ל-1,000 מחזורי התאמה. מתקן מוסמך ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, תואם REACH. אפשרויות ז'קט OFNR ו-LSZH. קוטר כבל φ0.9 / φ2.0 / φ3.0 מ"מ. אורכים מותאמים אישית 0.3 מ'-100 מ' זמינים.
תיאור מוצרים
ש: מה ההבדל בין APC ל-UPC על כבל תיקון סיב אופטי?
ת: ל-APC יש קצה- בזווית של 8 מעלות (גדול מ-60 dB אובדן החזרה), ל-UPC יש קצה-בצורת כיפה- (גדול מ-50 dB או שווה לו). מערכות GPON ו-CATV דורשות APC בצד ההפצה; יציאות ציוד כמו מקלטי משדר SFP משתמשות ב-UPC. מחבר ירוק=APC, כחול=UPC.
ש: האם אני יכול לחבר מחבר APC למתאם UPC?
A: No. Mismatched polish creates an air gap causing >אובדן של 3 dB ונזק לחסום. חבר תמיד APC ל APC, UPC ל UPC. חריץ המפתח הזווית עלמתאמי SC/APCמונע את רוב ההזדווגות המקריות-.
ש: אילו מהירויות ומרחקים נתמכים?
ת: 100 Mbps עד 100GbE. עד 10 ק"מ ב-1310 ננומטר, 40 ק"מ ב-1550 ננומטר. טווח הגעה בפועל תלוי בתקציב האופטי של מקלט המשדר ובאובדן הקישור הכולל.
ש: מה ההבדל בין כבל תיקון לבין אצמת סיבים?
ת: לכבל תיקון יש מחברים בשני הקצוות לשימוש -והפעל-. לצמת יש מחבר אחד וקצה סיב חשוף אחד לחיבור היתוך לכבלי תא המטען.
ש: האם אני יכול להזמין אורכים מותאמים אישית או גרסאות דופלקס?
ת: כן. מותאם אישית 0.3 מ'-100 מ', זמן אספקה 3-5 ימים. זמינות גרסאות דופלקס, משוריינות ו-LSZH. אנחנו גם מכינים12 ליבות SC/APC ל-LC/UPCלצרכי ספירת סיבים גבוהה יותר.
