MPO/MTP Fiber: הדיבור האמיתי שאתה צריך לפני בניית מרכז הנתונים הבא שלך

בנובמבר האחרון, קיבלתי טלפון מלקוח בפיניקס. הם רק עטפו שדרה של 100G-עלים-שישה חודשים של תכנון, ניהול כבלים יפהפה, צבע-קידוד הכל. חצי מהקישורים העליונים לא ניהלו משא ומתן.

התברר שמישהו תפס קופסה של ארגזים מסוג B לעיצוב מסוג A. הקופסאות נראו זהות. מספרי החלקים נבדלו בספרה אחת.

ארבע שעות של פתרון בעיות. טיסה ב-6 בבוקר למהנדס הראשי שלהם. נזק סופי: 14,200 דולר בעבודות חירום, בתוספת 1,847 דולר עבור כרטיס הטיסה של-הרגע האחרון. עדיין יש לי את צילום המסך של החשבונית איפשהו.

בגלל זה אני כותב את זה. סיבי MPO/MTP אינם מדע טילים, אבל הפרטים יהרסו אותך אם לא תשים לב. וסולם העונשים עם ספירת היציאות שלך-מבלבל תיקון LC אחד, אתה מאבד קישור אחד. תבלבל תא MTP אחד, אתה מפסיד שתים עשרה.

MPO לעומת MTP: בואו נהרוג את הבלבול הזה

אני מקבל את השאלה הזו כל הזמן. "האם MTP הוא רק MPO יקר?"

מֵעֵין. אבל זה כמו לשאול אם לקסוס היא רק טויוטה יקרה. טכנית כן, מעשית לא.

MPO הוא תקן מחברים. IEC 61754-7, TIA-604-5-מרק האלפבית הרגיל. כל מפעל עם תבנית פרול יכול לכרות מחברי MPO.

MTP הוא המותג של US Conec. הם המציאו את פורמט הדחיפה הרב-סיבים-, ואז השקיעו עשרות שנים. אותה טביעת רגל, סובלנות הדוקה יותר, חומרים טובים יותר.

הנה הדבר שרוב תרשימי ההשוואה מפספסים: תשכחו מהוויכוח על פלסטיק-מול-מהדק מתכת. זו הסחת דעת.

סיכת המדריך האליפטית היא כל משחק הכדור.

MPO סטנדרטי משתמש בסיכות מדריך עגולות. כאשר אתה מחבר שני מחברים, פינים עגולים יכולים להתנדנד מעט בשרוול היישור-אולי מיקרון כאן, מיקרון שם. לא נשמע הרבה. אבל עשה זאת 200 פעמים, ודפוס הבלאי הופך לא אחיד. עמדות הסיבים החיצוניות מתחילות להיסחף. אובדן ההחדרה שלך מתגנב.

סיכות אליפטיות של MTP? הם -מרכזים את עצמם. כל פעם מחדש. אתה יכול להרגיש את ההבדל כשאתה מחבר אותם לחשמל-יש את הקליק המובהק הזה כשהסיכה יושבת, לעומת העומס המעורפל הזה שאתה מקבל עם MPO זול.

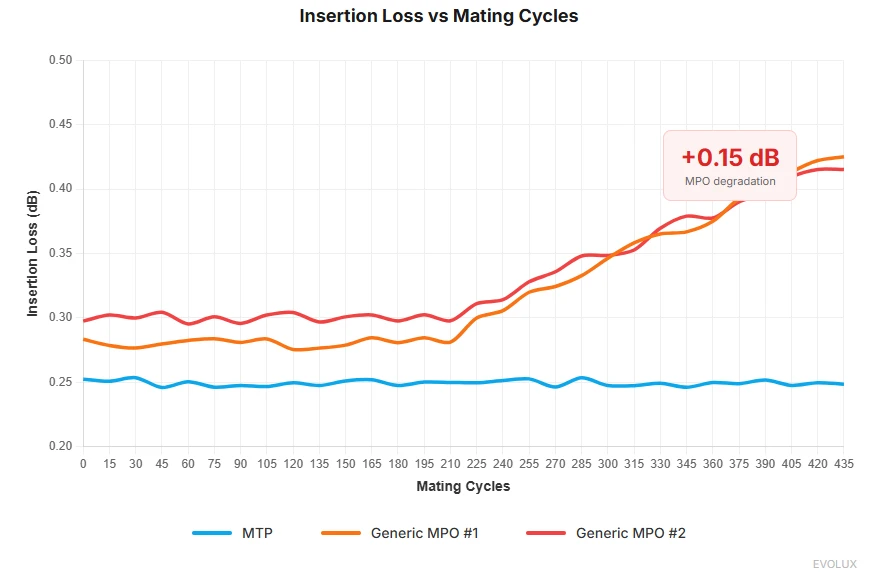

הרצנו מבחן עינויים בשנה שעברה: 437 מחזורי הזדווגות בשש דוגמאות מחברים שונות. במחזור 300, שניים מה-MPO הגנרי הראו ירידה של 0.15 dB בעמדות 1 ו-12. ה-MTPs? קו שטוח דרך מחזור 400.

ה-0.15 dB הזה לא נשמע מפחיד עד שאתה מערם שלוש נקודות זיווג בקישור של 400G עם אפס מרווח.

מה יש בתוך הדברים האלה

שיעור אנטומיה מהיר, כי הבנת הקרביים עוזרת כשדברים נשברים.

הפרול

דמיינו לבנת קרמיקה זעירה עם 12 חורים שנקדחו במיקומים מדויקים עד למיקרון אחד בערך. רוחב שערה אנושי הוא 70 מיקרון. אנחנו מדברים על 1/70 משיער.

במחברי MTP, החוד צף על קפיצים. מַדוּעַ? כי כאשר אתה תוקע שני מחברים יחד, הם אף פעם לא מיושרים בצורה מושלמת. המצוף מאפשר למיקרו-להתכוונן כך שלחץ המגע יתפשט באופן שווה במקום לטחון פינה אחת לשכחה.

מנגנון הקפיצים הזה הוא גם הסיבה שלא כדאי לך לאחוז במחברי MTP-מוות בעת ההזדווגות ביניהם. ראיתי טכנאים שרירים אותם יחד כאילו הם מהדקים אגוזים. כל המטרה של הציפה היא לתת למחבר למצוא את היישור שלו. פשוט לחץ עד שזה ילחץ. נַעֲשָׂה.

סיכות המדריך

כבר התפרעתי על העיצוב האליפטי. הפינים עצמם הם מסגסוגת מוקשחת-הם שורדים אלפי כניסות ללא פטריות.

למחברים זכר יש את הפינים. למחברים נשיים יש את החורים. נשמע מובן מאליו, אבל ראיתי אנשים מנסים להזדווג זכר-ל-זכר בשעה 2 בלילה בארון חשוך. לא עובד. שאל אותי איך אני יודע.

השיכון

מארזי MTP סטנדרטיים הם-חלק אחד-הקוטביות והמגדר נקבעים במפעל. אתה מזמין לא נכון, אתה מחזיר כבלים או קונה לוחות מתאם.

הנה משהו שגליונות הנתונים לא יגידו לך: באתרי קצה שאינם מבוקרים-אקלימיים- או בסביבות תעשייתיות, בתי פלסטיק זולים של MPO הופכים שבירים לאחר מספר שנים. במעבדת בדיקות המאמץ שלנו, השווינו בתי MTP מקוריים מול נפילות גנריות תחת רכיבה תרמית קיצונית. יצרנים רבים מקצצים בעלויות על ידי ערבוב עודף של חומר ממוחזר לתוך תבניות הדיור שלהם-זה גורם להתדרדרות של שרשרת מולקולרית שאינה גלויה לעין בלתי מזוינת. אבל לאחר בדיקות רכיבה תרמית (-40 מעלות עד +75 מעלות), ההתנגדות לעייפות הבריח יורדת ביותר מ-40%. קיבלנו מחברים "מפורקים" שהוחזרו מלקוחות, וניתוח הפירוק מראה באופן עקבי התפרקות חומר קלאסית. זו הסיבה שאנו מתעקשים להשתמש רק בשרף פוליאתירימיד בתולי (PEI) בעל מפרט גבוה. זה עולה יותר על הנייר, אבל זה מבטיח שהמחברים שלך עדיין יתחברו לאותו קליק חד אחרי עשר שנים במרכז הנתונים.

MTP PRO פותר את בעיית ההגדרה (עוד על כך בהמשך), אבל לעת עתה, רק דעו: בדוק את המפרט שלך-שלש לפני ההזמנה. תהליך ה-RMA עבור כבל מטען של 400 דולר אורך שלושה שבועות.

קוטביות. שימו לב כאן.

אני הולך לבזבז יותר מדי זמן על הסעיף הזה כי שגיאות קוטביות מהוות אולי 60% מהשיחות לפתרון בעיות של MPO שהייתי בהן. זה משעמם. זה מייגע. וזה לגמרי יהרוס את ליל חמישי שלך אם תתעלם מזה.

סיב דופלקס הוא פשוט. Tx ל-Rx, Rx ל-Tx. פעוט יכול להבין את זה.

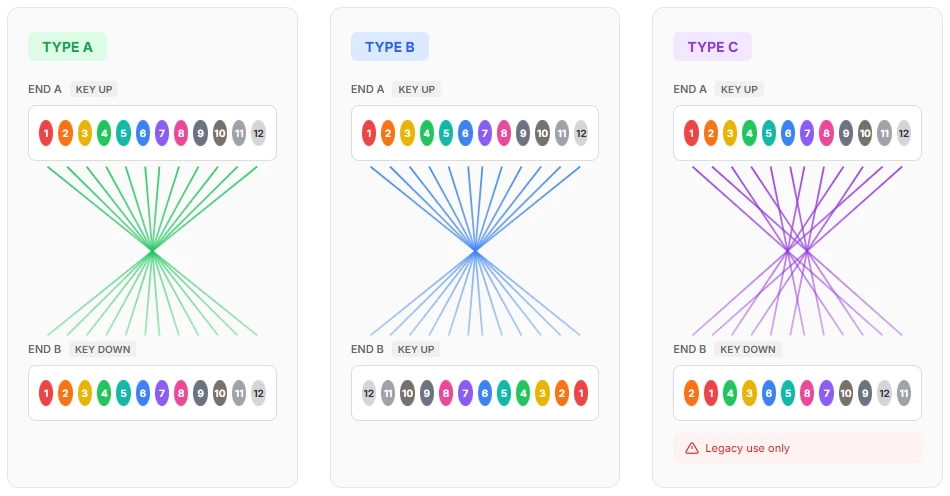

שנים עשר סיבים במחבר אחד? כל עמדה חשובה. וישנן שלוש-שלוש-דרכים שונות שבהן יצרנים חוטים את הכבלים האלה.

סוג א'

מקש למעלה בקצה אחד, מקש למטה בקצה השני. הכבל משקף באופן פנימי את מערך הסיבים. מיקום 1 עובר למיקום 1, אך ההיפוך הפיזי אומר שהזוגות מסתדרים כראוי עבור פריצות דופלקס.

סוג ב'

שני הקצוות מפתחים למעלה. הכבל מחליף זוגות סמוכים: 1↔2, 3↔4, 5↔6 וכן הלאה. נפוץ עבור משדרים SR4.

סוג ג'

אני אישית שונא סוג C. התקן כולל את זה, בטח. אבל בפועל? זו מלכודת.

סוג C מבצע היפוך זוג על גבי היפוך מסוג A. הפעם היחידה שראיתי אותו בשימוש נכון הייתה בתצורת Cisco מדור קודם, וגם אז, הטכנאי שהתקין אותו לא השאיר תיעוד. בילינו יומיים בהנדסה הפוכה- של מפת הקוטביות.

העצה שלי: אלא אם כן אתה תואם תשתית מסוג C קיימת, תעמיד פנים שהיא לא קיימת. אתה תישן יותר טוב.

למה זה חשוב בחיים האמיתיים

הנה נתיב עמוד שדרה טיפוסי-עלים:

מתג עמוד שדרה ← תא מטען מסוג B ← לוח תיקון MTP ← תיקון מסוג A ← מתג עלה

הכל עובד. עכשיו תארו לעצמכם שמישהו-אולי קבלן, אולי לילה נמהר-טכנאי משמרת-מחליף את תא המטען מסוג B בסוג A. הקופסאות נראו דומות. התוויות היו קטנות.

מה קורה? קישוריות חלקית. סיבים 1-2 עובדים. סיבים 3-4 לא. סיבים 5-6 עובדים. וְכֵן הָלְאָה.

הסימפטום נראה בדיוק כמו מקלט משדר גרוע. או מחבר מלוכלך. או שבירת סיבים. אתה תבזבז שעות במרדף אחר רוחות רפאים לפני שמישהו יפרוץ סוף סוף את ממפה הקוטביות ויגלה את הבעיה האמיתית.

כיצרן, הדבר המפחיד ביותר אינו תוכניות חיווט מורכבות-אלא "שגיאות ייצור נסתרות". בעשור-בנוסף לניסיון בייצור, ראינו מה קורה כאשר תהליכי הרכבה חסרים בקרות מתאימות. מצב הכשל הנפוץ ביותר? שגיאות קוטביות כתוצאה מסיבוב סרט סיבים במהלך סיום. ללא אימות אוטומטי, עובדים עייפים יכולים בטעות לסובב את הסרט ב-180 מעלות-טעות שאינה נראית לעין בלתי מזוינת אך הרסנית לקישור. דוחות ניתוח כשל בתעשייה מראים שזה מהווה בערך 1% מהכבלים ממתקנים ללא אמצעי איטום. בפס הייצור שלנו, אנו אוכפים בדיקות קוטביות אוטומטיות לחלוטין-כל כבל מייצר טביעת אצבע ייחודית של קוטביות לפני שהוא נשלח. ניהול קוטביות לא אמור להיות תלוי במזל המתקין; יש לנעול אותו במפעל באמצעות איטום פיזי ובדיקה אוטומטית.

אחרי הסיוט הזה, קבענו כלל קשה: בכל פריסה גדולה, אנחנו מושכים-באקראי 5% מהכבלים לפני שהם נכנסים למגש. ודא את מיפוי הסיבים בפועל, לא את המדבקה. לעולם אל תסמוך על התווית.

התיקון

מִסְמָך. הַכֹּל.

לפני שתפעיל כבל בודד, צור מפת קוטביות. גיליון אלקטרוני, דיאגרמת Visio, סקיצה של מפיות-לא אכפת לי. פשוט תרשום:

איזה סוג כבל הולך לאן

לאיזה כיוון פונה המפתח בכל קצה

מהו המיפוי הצפוי-ל-סיבים

סמן את שני הקצוות של כל כבל עם סוג הקוטביות. לא רק מספר החלק-הקוטביות בפועל. אני משתמש בסרט צבעוני: כחול עבור A, צהוב עבור B. Low-טכנולוגיה, אבל זה עובד.

לקוח אחד שאני עובד איתו מדפיס קודי QR המקשרים למאגר התיעוד שלו. מוגזם? אוּלַי. אבל לא הייתה להם תקרית קוטביות כבר שלוש שנים.

הערה: נתיב שני-מקטע זה שומר על קוטביות נכונה עבור פריצת 4×25G. החלף אחד מהכבלים מבלי לחשב מחדש, ואתה פותר בעיות בחצות.

מתמטיקה של תקציב הפסד

לכל קישור אופטי יש תקציב כוח. המשדר מוציא X dBm. מקלט צריך לפחות Y dBm. ההבדל הוא תקציב ההפסד שלך-זה מה שאתה מוציא על הנחתת סיבים, אובדן מחברים וחבורים.

ב-10G, תקציבי ההפסד היו נדיבים. אתה יכול להשתמש במחברי אשפה ועדיין יש שוליים.

ב-100G, המתמטיקה מתהדקת יותר.

ב-400G, אתה סופר עשיריות ה-dB כמו קמצן שסופר פרוטות.

100GBASE-דוגמה לSR4

IEEE נותן לך אובדן ערוץ כולל של 1.9 dB עבור 100G SR4 על פני OM4 ב-100 מטר.

בואו נבנה קישור ריאלי:

100 מ' OM4: 3.5 dB/km × 0.1 ק"מ=0.35 dB

שני התאמות MTP (מתג → פאנל, פאנל → תיקון)

אם אתה משתמש ב-MPO גנרי ב-0.75 dB כל אחד:

זה לא שולי. זה סרגל השגיאות בציוד הבדיקה שלך.

כתם אבק אחד בקצה אחד-, ואתה חורג מהתקציב. כבל אחד ארוך מעט יותר, מעבר לתקציב. מחבר אחד שהגיע ממשמרת שישי אחר הצהריים במפעל, מעבר לתקציב.

אותו קישור עם MTP Elite ב-0.35 dB כל אחד:

עכשיו אתה יכול לנשום. אבק קורה. הטמפרטורות נסחפות. סיבים מזדקנים. מרווח זה של 0.85 dB סופג את העולם האמיתי.

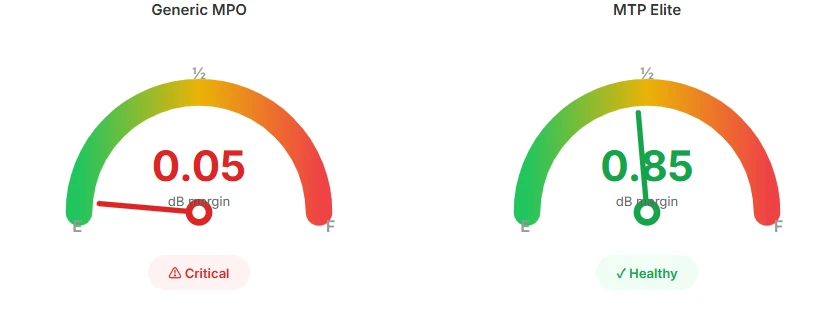

אנלוגיית הדרך לטיול

תחשוב על תקציב אובדן כמו נסיעה חוצה-ארץ עם מיכל דלק שאינך יכול למלא מחדש.

MPO גנרי מתחיל אותך בחצי טנק. נסיעות קצרות? עָדִין. אבל נסה להגיע מפיניקס לדנבר, ואתה מזיע כל קילומטר, גולש לתוך תחנת הדלק על אדים.

MTP Elite מפעיל אותך במלואו. אותו יעד, אבל עכשיו אתה יכול לעשות מעקף, להפעיל את ה-AC, לא להיכנס לפאניקה כשאתה פוגע בתנועת בנייה.

היעד (קצב הנתונים שלך) לא משתנה. המרווח שלך להפתעות כן.

MTP Elite לעומת Standard: מתי לשלם את הפרמיה

US Conec מוכרת שתי דרגות:

MTP רגיל:אובדן הכנסה מקסימלי של 0.50 dB. אופייני הוא בסביבות 0.35 dB.

MTP Elite:מקסימום 0.35 dB. אופייני הוא 0.15-0.25 dB.

Elite עולה 15-30% יותר בהתאם לספירת הסיבים והספק. כְּדַאי?

הנה איך אני חושב על זה.

עבור אל עילית כאשר:

מתמטיקה ההפסד שלך משאירה פחות מ-0.5 dB שוליים לאחר שהכל סופר

יש לך שלוש או יותר נקודות הזדווגות בנתיב

אתה עושה 400G עכשיו, או שתעשה זאת תוך 3 שנים

הכבל הוא תשתית עמוד שדרה שתהיה בקירות במשך עשור

תקן זה בסדר כאשר:

קישורים מתחת ל-50 מטר עם 1-2 הזדווגויות בלבד

שוליים נוחים ב-40G או 100G

חוטי תיקון שתחליף בכל שנה בכל שנה-מדוע לשלם פרימיום עבור חומרים מתכלים?

תקציב מצומצם באמת ועשית את החשבון כדי להוכיח שזה עובד

הכלל הכללי שלי: עלית לתא מטען, סטנדרטי לטלאים.

הנה ההיגיון. גזעים עוברים בתקרה, מתחת לרצפה, דרך הקירות. הם נשארים שם 7-10 שנים. זה הבסיס של הרשת שלך - אתה בהחלט לא יכול להוזיל מרווחי הפסד עבור תשתית שלא תיגע בו במשך עשור.

מנקודת מבט של דיוק ייצור, ההבדל בין דרגות עילית לסטנדרט הוא לא רק 0.1 dB על הנייר. הפקת מחברים בדרגת עילית- דורשת ליטוש סופר- מורחב של הקצה- ודחיית כל חוזים עם פרמטרים של גיאומטריה גבולית כמו היסט קודקוד. ההמלצה שלי-תחתונה ללקוחות: טראנקים חייבים להיות עילית. ברגע שמחברי תא המטען קבורים במגשי כבלים, נקודות ההזדווגות שלהם קבועות. חוטי תיקון נוזלים ומוחלפים כל הזמן. אם הגיאומטריה של תא המטען שלך לא מושלמת, זה לא משנה עד כמה חוטי התיקון שלך טובים-לחץ מגע פיזי תמיד יהיה לא אחיד. הוצא כסף על רכיבים מדויקים שאינם זזים. זו פילוסופיית העלות שבעצם הגיונית בייצור.

טלאים? הם חומרים מתכלים. טכנאי אופס מושכים אותם, מנתבים אותם מחדש, דורכים עליהם, מגלגלים עליהם בטעות כיסאות. תוחלת החיים הממוצעת היא אולי שישה חודשים עד שנה לפני שהחליפו אותם. הוצאה של דולרים מובחרים על טלאי עלית בזמן הפעלת מטען שוליים זה לאחור-אתה מצחצח את ידית הדלת בזמן שהבסיס נסדק.

יוצא מן הכלל אחד: אם אתה מתחבר-באמצעות חדר פגוש-מי בקולו, לך עלית לכל מקום. אתה לא יכול לשלוט באיכות הכבל בצד השני של לוח המסירה הזה.

MTP PRO: תיקוני שטח שבאמת עובדים

נעילות MTP מסורתיות בקוטביות ובמגדר במפעל. הזמנה שגויה? החזר אותו, המתן שלושה שבועות, הסביר למנהל הפרויקט שלך מדוע לוח הזמנים ירד.

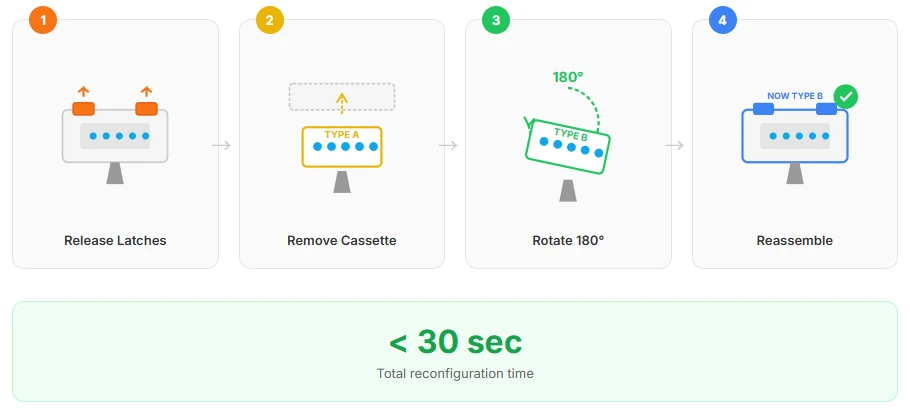

MTP PRO מאפשר לך לשנות קוטביות (סוג A ↔ סוג B) ומין (זכר ↔ נקבה) בשדה. אין כלים מיוחדים לקוטביות-פשוט פתחו את המארז. החלפת מגדר זקוקה לכלי לחילוץ סיכות, אבל זו עדיין עבודה של 30 שניות.

הפרמיה היא 20-40% על פני MTP רגיל. נשמע תלול.

אבל בוא נעשה את החשבון-במחשבה:

אם אתה מבצע פריסה גדולה עם אי בהירות לגבי מה שכבר מותקן, MTP PRO משלם על עצמו בפעם הראשונה שמשהו לא תואם לשרטוט.

עבור מיקום משותף או סביבות מנוהלות-של צד שלישי, אנו בדרך כלל ממליצים ללקוחות לפרט ישירות את MTP PRO. בתרחישי ה"קופסה השחורה" שבהם אינך יכול לחזות את הקוטביות או המגדר של הצד השני, היכולת הניתנת לשינוי- של PRO אינה רק נוחה- אלא ביטוח. ראינו לקוחות סגרו עשרת-אלפי-פרויקטים של סיבים במשך שבוע, כי שני הצדדים התבררו כזכרים. כיצרן, אנו מייצרים מחברים מסדרת PRO-כדי להחזיר את סמכות התצורה לשטח-לביטול סיכונים בשרשרת האספקה ​​הנגרמים מפערי תקשורת{10} מוקדמים.

עבור בניינים קטנים-מתועדים היטב שבהם אתה שולט בכל משתנה? סטנדרט זה בסדר.

MTP-16: הפסק לבזבז סיבים

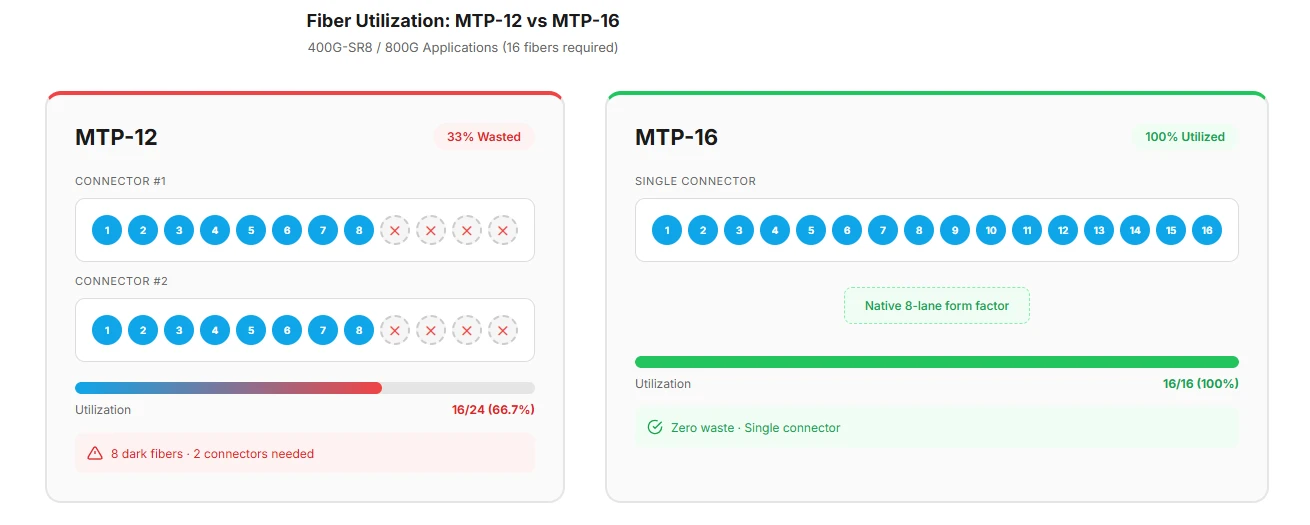

סוד מלוכלך לגבי MTP של 12 סיבים: הוא מבזבז שליש מהסיבים שלך עבור יישומים עם 8 נתיבים.

40G משתמש ב-4 נתיבים (8 סיבים). 100G משתמש ב-4 נתיבים (8 סיבים). 400G משתמש ב-8 נתיבים (16 סיבים). 800G משתמש ב-8 נתיבים (16 סיבים).

MTP-16 מתקן את זה. שישה עשר סיבים, שמונה זוגות דופלקס, אפס פסולת.

עבור 400G-SR8 וגל 800G הקרוב, MTP-16 הוא גורם הצורה המקורי. אם אתה בונה תשתית אימון בינה מלאכותית חדשה-אותם אשכולות GPU שצריכים 400G או 800G בין כל צומת, תקן כעת ב-MTP-16. דלתא העלות זניחה, ואתה לא תקרע גזעים של 12 סיבים תוך שנתיים.

שמע מאיש קשר עם Hyperscaler בחודש שעבר: הם כבר התחייבו ל-MTP-16 עבור כל הבנייה החדשה. שיפור ניצול הסיבים לבדו הצדיק את שינוי הכלים.

סוף-בדיקת פנים: החלק המשעמם שמציל אותך

אני אקצר את זה כי זה הנושא הכי פחות מעניין. אבל דילוג על זה הוא הסיבה שאנשים שורפים משדרים של 2,000 דולר.

למחברי MTP יש 12, 16 או 24 סיבים בחוס אחד. חלקיק זיהום אחד על סיב אחד מכלה את כל המחבר. הסיכויים לזיהום משתנים עם ספירת הסיבים.

IEC 61300-3-35 מגדיר נקי. הנה התקציר:

אזור הליבה הזה-25 מיקרון-הוא אכזרי. חלקיק אבק אחד. אֶחָד. והקישור 400G שלך מתחיל לזרוק שגיאות CRC.

אינך יכול לבדוק ידנית 12+ סיבים לכל מחבר לכל קצה עבור כל כבל. קבל בדיקת MTP אוטומטית ($4,000-8,000). זה מחזיר את עצמו בפעם הראשונה שאתה תופס זיהום לפני ההזדווגות במקום לאחר החלפת מקלט משדר.

פרוטוקול ניקוי:

1. תבדוק קודם. תָמִיד.
2. אם מלוכלך: מגב יבש. עובד 80% מהזמן.
3. עדיין מלוכלך: IPA רטוב נקי.
4. בדוק שוב- לפני ההזדווגות.
5. נכשל לאחר ניקוי רטוב? המחבר עלול להיות פגום. אל תכריח את זה.

דבר אחד טירונים טועים: הם מניחים שניקוי רטוב תמיד יותר יסודי מאשר יבש. במחברי MTP, זה אסון שמחכה לקרות. שאריות IPA שאינן מתאדות במלואן יוצרות מלכודות מיקרו-דביקות בחורי הסיכה המדריכים-ומלכודות אלו מושכות יותר אבק ממה שהתחלת איתם.

תחת מיקרוסקופ מפעל פי 400, אנו רואים לעתים קרובות את הרוצח הבלתי נראה שהושאר מאחור על ידי "ניקוי רטוב": סרטי שאריות IPA. לקוחות רבים משתמשים בחומר לניקוי לוחות או באלכוהול בריכוז- גבוה, אך אם יחס התערובת שגוי או האידוי אינו שלם, מתח פני השטח הנוזל ממש "נועל" חלקיקים עדינים ישר לתוך חורי סיכת MTP. זו הסיבה שכמה כבלים בודקים היטב כשהם יצאו מהקופסה, אך מראים אובדן ספייק לאחר מספר מחזורי הזדווגות בלבד. המלצת קומת החנות שלנו: ניקוי יבש מטפל בתשעים אחוז מהמקרים. אם ניקוי רטוב הוא הכרחי לחלוטין, השתמש בממסי ניקוי-ללא שאריות מיוחדות ולאחר מכן טיהור חנקן בלחץ גבוה-. המטרה היא לשמר את "שלמות הבתולה" של קצה הסיבים-פניו-לא לשבור אותו כימית בטיפול מוגזם.

הכלל שלנו: ניגוב יבש קודם כל, תמיד. שמור את הניקוי הרטוב לזיהום עיקש-שמני עור מאצבעותיו של טכנאי, שאריות דבק, דברים מהסוג הזה. ואם אתה עושה ניקוי רטוב, בצע אותו מיד עם שני מעברי ניגוב יבש. תחשוב על MTP כמו אופטיקה מדויקת: כמה שיותר יבש, יותר בטוח.

פרט אחד שלעתים קרובות מתעלמים ממנו: עיצוב מכסה האבק חשוב יותר ממה שאנשים מבינים. כובעים האוחזים בחוזקה מדי מאלצים את הטכנאים למשוך את המגף במהלך ההסרה, מה שעלול להלחיץ ​​את מכלול החוד. כשעיצבנו את מכסי האבק שלנו, הנדסנו במיוחד את מתח האחיזה כדי לאזן את ההגנה מפני זיהום מול קלות הסרה-חזק מספיק כדי להישאר במקום במהלך הטיפול, רופף מספיק כדי שלא תתאבק איתו ב-2 לפנות בוקר בארון חשוך. דברים קטנים כאלה לא נמצאים בשום גליון נתונים.

מסגרת החלטה

הנה גיליון הצ'יטים. אבל קרא את הכוכביות-ששם נמצאת ההדרכה האמיתית.

הכוכביות:

⚠️ ליד ציוד HVAC או מדחסים?רטט משחרר חיבורים לאורך זמן. עבור ל-MTP (מלחצי מתכת) גם אם המתמטיקה של ההפסד אומרת שגנרי זה בסדר.

⚠️ סביבת מעבדה עם תצורה מחדש מתמדת?MTP PRO, גם אם הקוטביות "ידועה". התוכניות משתנות. תחסוך לעצמך את כאב הראש.

⚠️ מתחבר לטראנקים MPO גנריים קיימים?אל תבזבז כסף על תיקוני Elite-שדרג תחילה את תא המטען. שרשרת חזקה רק כמו החוליה החלשה ביותר.

⚠️ קולו לפגוש את-החדר שלי?עילית בכל מקום. הנה העניין לגבי שיתוף פעולה: אתה לא יכול לבדוק מה יש בצד השני של לוח התיחום הזה. אין לך מושג אם הם משתמשים במגשרים איכותיים או בדבר הזול ביותר שמחלקת הרכש שלהם יכולה למצוא. מה שאתה יכול לשלוט זה הצד שלך בחיבור. מעבר ל-Elite בצד שלך בונה רווח נוסף של 0.3 dB-ובסביבת "קופסה שחורה" שבה אתה עיוור לחצי מהקישור, השוליים האלה הם לרוב ההבדל בין אור ירוק מוצק לבין אזעקה צהובה מתנופפת.

עבור גזעי סיבי MPO/MTP, קלטות ומודולי פריצה המכסים את כל הטווח הזה, תוכל למצוא מפרט מפורט וזמינות מלאי ב-קטלוג EVOLUX. חלק מחברי הסיבים האופטיים שלנו כולל גרסאות MTP-12, MTP-16 ו-PRO - כולם מיוצרים עם בקרות האיכות ופרוטוקולי הבדיקה שנדונו לאורך מדריך זה.

סיב MPO/MTP אינו מסובך ברגע שמפנים שלושה דברים:

קנה מידה של איכות מחבר במהירות.40G סולח על רישול. 400G לא.

שגיאות קוטביות נראות כמו הכל חוץ משגיאות קוטביות.תיעוד לפני ההתקנה.

תקציבי הפסדים קטנים ממה שאתה חושב.תעשה את החישוב. אם זה קרוב, שדרג את מפרט המחבר.

ודעה אישית אחת: MTP Elite על גזעי עמוד השדרה כמעט תמיד שווה את הפרמיה. ההפרש הכולל בעלויות בבניית מרכז נתונים הוא שגיאת עיגול בהשוואה ללילה אחד של פתרון בעיות חירום.

הפניות

1. מפרט MTP של US Conec: https://www.usconec.com/
2. מדריך למחבר MTP של FS.com: https://www.fs.com/blog/a-מדריך-מקיף-ל-mtp-connector-958.html
3. TIA-568.3-D: תקן רכיבי כבלים סיבים אופטיים
4. IEC 61754-7: מפרטי משפחת מחברי MPO
5. IEC 61300-3-35: קריטריונים לבדיקת פנים
6. IEEE 802.3bm/cm: 100G ו-400G תקנים אופטיים
