מסגרת הפצה אופטית (ODF) ופאנל תיקון סיבים אופטיים שניהם מתאמי בית, מארגנים כבלים ומתקנים בתוך מתלים בגודל 19 אינץ'. מבחוץ הם נראים ניתנים להחלפה. הם לא. כל אחד מהם מטפל בשלב שונה לחלוטין של קישוריות סיבים, והתקנת המכשיר הלא נכון בנקודה הלא נכונה בטופולוגיה שלך פירושה בדרך כלל לקרוע אותו מאוחר יותר.
| מה ההבדל בין ODF לפאנל תיקון? פאנל תיקון סיבים לעומת ODF: הבדלי מפתח בעוד לוחות תיקון סיבים ו-ODF הם שניהם מרכיבים אינטגרליים של רשתות סיבים אופטיים, ישנם כמה הבדלים עיקריים: מטרה: לוחות תיקון סיבים משמשים בעיקר לחיבור וניהול קווי סיבים אופטיים. לעומת זאת, ODFs לא רק מתחברים ומנהלים אלא גם מגינים על הליבה, הצמה של הכבל האופטי והתאמת הקו. עיצוב: לוחות תיקון הם בדרך כלל פשוטים יותר מ-ODF, המכילים רק לוחות תיקון ומתאמי סיבים אופטיים. ODFs, לעומת זאת, כוללים לוחות תיקון, מתאמי סיבים אופטיים, ועשויים לכלול גם רכיבים אחרים כמו מקלטי סיבים אופטיים, מתגי סיבים אופטיים, מנחתי סיבים אופטיים וכו'. שימוש: רכיבי ODF משמשים בדרך כלל בתקשורת-למרחקים ארוכים וברשתות-בקנה מידה גדול, בעוד שפאנלים תיקון נמצאים בשימוש נפוץ יותר ברשתות מקומיות ובמרכזי נתונים. קנה מידה: ODFs יכולים בדרך כלל להכיל יותר חיבורי סיבים, מה שהופך אותם מתאימים יותר לתשתיות רשת גדולות-. לסיכום, גם לוחות תיקון הסיבים וגם רכיבי ה-ODF משמשים לארגון ולניהול חיבורי סיבים, אך תרחישי העיצוב, השימוש והתרחישים שלהם שונים. בעת בחירה בין מכשירים אלה, שקול את מטרתם, קנה המידה של הרשת ודרישות הרשת הספציפיות. |
מהי בעצם מסגרת הפצה אופטית (ODF)?

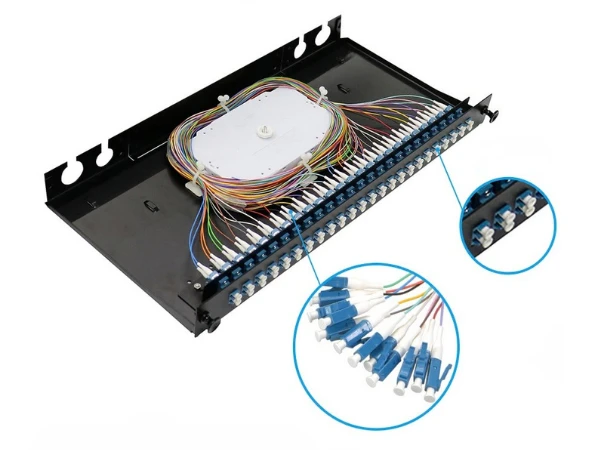

ODF הוא המקום שבו כבלי סיבים אופטיים חיצוניים למפעל (OSP) נכנסים למתקן ומתארגנים להפצה פנימית. כשכבל מטען משוריין 288-סיבים מגיע מהרחוב, הוא לא מתחבר ישירות למתג. הוא נכנס ל-ODF, שם טכנאים פושטים את המעיל החיצוני, מפרידים גדילי סיבים בודדים ומחברים כל אחד מהם על גביצמת סיבים אופטייםהמספק נקודת קצה מחוברת (בדרך כלל SC, LC או FC) לחיבור צולב- לכבלי הפצה פנימיים. בפריסות רבות של FTTH, ה-ODF מכיל גם מודולי מפצל PLC המחלקים סיב מזין בודד למספר ענפי מנויים לפני שענפים אלה עוזבים את המסגרת.
כל עבודת השחבור הזו צריכה סביבה מוגנת. מארזי ODF מגנים על מפרקי איחוי עדינים מפני אבק, לחות, רעידות ומגע מקרי, בעוד שמגשי חיבור-החלקים החוצה שומרים על כל נקודת חיבור נגישה לבדיקת OTDR מבלי להפריע לסיבים סמוכים. מדריכי ניהול כבלים משולבים אוכפים רדיוס כיפוף מינימלי על כל גדיל, מה שחשוב יותר ממה שרוב האנשים מבינים כאשר מאות סיבים חולקים מסגרת אחת. ODF-רצפה יכול להכיל 576, 864, או יותר מ-1,000 חיבורים באמצעות תצורות מגש מודולריות-הסיבה שתמצא אותם במשרדים מרכזיים של הספק ובמתקני הכניסה לקמפוס שבהם מתכנסים עשרות כבלי תא מטען.
מה זה ODF וצה"ל?
ODF (Optical Distribution Frame) הוא התקן לניהול סיבים אופטיים המשמש לסיומה, חיבור והגנה על כבלים סיבים אופטיים בסביבות טלקום ודאטה סנטר. IDF (מסגרת הפצה ביניים) היא נקודת הפצה משנית של רשת המרחיבה את הקישוריות ממסגרת ההפצה הראשית (MDF) לקומות בודדות או אזורים בתוך בניין. ODF מנהל אותות סיבים אופטיים, בעוד IDF מפיץ חיבורי רשת למשתמשי קצה.
מה עושה פאנל תיקון סיבים אופטיים?
פאנל תיקון סיבים אופטיים הוא מארז מותקן-שמציג שורות של מתאמים (LC duplex, SC simplex, MTP/MPO) על לוח- קדמי. מאחורי הצלחת, כבלי תא מטען עם סיום- מראש או סיבי הפצה בעלי זנב מתחברים לחלק האחורי של כל מתאם. טכנאי עם 3 מטרכבל תיקון סיבים אופטייםמתחבר לצד הקדמי ומשלים את המעגל לציוד פעיל-מתג, שרת, ממיר מדיה.
ללא חיבור פיוז'ן, ללא מגשי ספייס. חבר כבל תיקון כדי להכניס שרת חדש לאינטרנט, נתק אותו ליציאה משימוש. תנועות, הוספות ושינויים (MACs) מתרחשים תוך שניות. לוחות מודרניים בצפיפות גבוהה- אורזים 24 יציאות דופלקס LC (48 סיבים) ליחידת מתלה אחת, עם עיצובי קלטת MTP שדוחפים את זה ל-96 או 144 סיבים ליחידה. במרכזי נתונים שבהם כל יחידת מתלה מייצגת את עלות הנדל"ן, הצפיפות הזו מניעה את רוב החלטות הרכישה.
ההבדלים העיקריים בין ODF לפאנל תיקון
ODF הוא המקום שבו כבלי צמח חיצוניים גולמיים מסתיימים לצמיתות באמצעות חיבורי היתוך-שעשויים להישאר ללא נגיעה במשך עשור. פאנל תיקון מבוסס כולו על מחברים-: כל חיבור נועד להיעשות ולניתוק ביד, בתדירות שהרשת דורשת. ההבדלים ביןצמות סיבים וחוטי תיקוןשיקוף את אותה חלוקה קבועה-למול-גמישה ברמת הרכיב.
המיקום, הבנייה והיכולת נובעים כולם מאותה עובדה אחת. ODFs יושבים במתקני כניסת כבלים, מסגרות חלוקה ראשיות, ופוגשים-חדרי-הבנויים עם מארזי פלדה כבדים-, משולבת הפחתת מתחים ומרחב ניתוב נדיב מכיוון שהם מטפלים בגזעים חיצוניים משורינים. לוחות טלאים חיים בתוך מדפי ציוד לצד מתגים ונתבים, מציתים ומסילות-מתקפים-, מכיוון שתפקידם הוא ניהול כבל תיקון נקי בסביבה פנימית מבוקרת. ובעוד שהתקנת ODF עשויה לנהל אלפי גדילי סיבים על פני מסגרות מרובות, פאנל תיקון מייעל עבור יציאה-ל-צפיפות-ליחידה-פחות סיבים הכוללים, ארוזים מספיק חזק כדי לשרת ארון ציוד מלא מבלי לבזבז מקום אנכי.
איפה כל אחד מתאים לפריסה אמיתית
ברשת FTTH או FTTP טיפוסית, ODF בדרגה-ספק יושב במשרד המרכזי או בארון השטח. הוא מקבל כבלי הזנה מעמוד השדרה, מחבר אותם לסיבי הפצה, ולעיתים קרובות בתיםמפצלי סיבים אופטיים PLCשמחלקים סיב אחד במעלה הזרם ל-16 או 32 סניפי מנויים. משם, כבלי החלוקה מתנפים אל המסופים-במפלס הרחוב ומתחמי המנוי.
מרכזי נתונים עובדים הפוך. סיבי תא מטען מעמוד השדרה של הקמפוס מסתיימים ב-ODF בחדר הכניסה הראשי לסיבים, אבל הפעולה-ליום-מתרחשת ברמת השורה, שבה לוחות תיקון בצפיפות- גבוהה נותנים למנהלי מערכת את חיבורי היציאה שהם מחברים ומנתקים כאשר עומסי העבודה משתנים. סניף או התאמה ל-קומה אחת-מפשטים את העניינים עוד יותר: אם ספק השירות מספק סיבים-מוגדרים מראש, לוח תיקון קיר קומפקטי- מטפל בכל האתר ללא כל חיבור כלל.

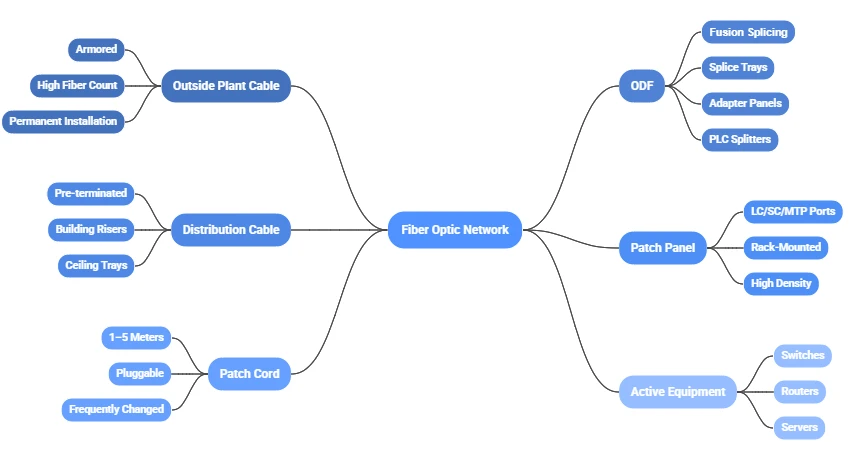

רוב הרשתות המעוצבות היטב- משתמשות בשניהם במקביל. ה-ODF מטפל בסיום כבל מטען ובחיבורים צולבים-לטווח ארוך-; לוח התיקון מספק קישוריות גמישה של מד אחרון- ליציאות ציוד. גישה שכבתית זו מבודדת את סביבת החבור הרגישה מהטלאים יומיומיים, ומפחיתה את הסיכון לנזק מקרי לסיבים. זה גם אומר שכאשר הרחבת רשת מגיעה-מתג חדש, שורה חדשה של שרתים-החומרה היחידה שצריך לשנות היא ברמת לוח התיקון, לא בתוך ה-ODF.
מדוע איכות מחבר מעצבת את המערכת כולה
ה-ODF ופאנל התיקון מקבלים את רוב תשומת הלב בדיוני התכנון, אבל המחברים עושים את העבודה האופטית בפועל. יציאות מתאמים, סיומת צמה, משטחי התאמת כבל תיקון-כולם מוסיפים אובדן הכנסה, וההפסד הזה מצטבר. ב-ODF של 144 סיבים המשרת פיצול FTTH צפוף, הפרש של 0.1 dB למחבר מתארם במהירות על פני מאות זוגות מזווגים.
רוב הפער בביצועים בין מחבר טוב למחבר רע חי במחסנית. קרמיקה זירקוניה מלוטשת דיוק- שומרת על ליבות הסיבים מיושרות בתוך סובלנות תת--מיקרונית; חזיתות קצה בגימור גרוע מייצרים עליות אובדן החזרה שמפרעות אותות- במהירות גבוהה-במיוחד ב-100G-ו-מעל קישורים קוהרנטיים שבהם כל עשירית dB נחשבת. בתוך ODF, איכות המחבר חשובה אפילו יותר מאשר בפאנל התיקון, מכיוון שצנב שאוחה-שחובר והושב במתאם שלו נועד להישאר לכל החיים של מפעל הכבלים. רעמחבר סיבים אופטייםקבור בתוך מגש חיבור זה לא משהו שאתה מחליף ביום שלישי אחר הצהריים.
גורם הצורה משחק גם בצפיפות.מחברי LC עם חוד 1.25 מ"מ שלהםמספקים בערך פי שניים את ספירת היציאות ליחידת מתלה בהשוואה למקדם הצורה של SC 2.5 מ"מ, וזו הסיבה ש-LC שולט בלוחות התיקונים המודרניים של מרכז הנתונים ומופיע יותר ויותר בקטעי מתאמי ODF. SC ו-FC עדיין מחזיקות מעמד במפעלי טלקום ותיקים שבהם התאימות לאחור גוברת על העלייה בצפיפות.
התאמת הציוד המתאים לסולם הרשת שלך
לקישור סניף של 12-סיבים ו-1,500-ספק סיבים אין כמעט שום דבר במשותף מנקודת מבט של חומרה, וציון יתר מבזבז כסף באותה אמין כמו פירוט חסר גורם להפסקות.
בקצה הקל יותר-פחות מ-48 סיבים-מתקן קיר-או מתלה 1U-פאנל תיקון מטפל במשימה בעצמו. משרד SOHO שמתחבר ל-GPON ONT, למשל, עשוי להזדקק רק ללוח סיבים של 4- או 8-יציאות ליד נקודת הכניסה לבניין. הכבלים מגיעים עם סיום מראש, כך שאין מה לשבור ואין סיבה להשקיע בתשתית ברמת ODF.
ברגע שספירת הסיבים עוברת לטווח של 48-עד-288, פאנל תיקון אחד לא יחתוך אותו. קמפוס ארגוני מרובה-קומפוס או צומת ספק שירותי אינטרנט אזורי בקנה מידה זה נהנה מהצמדה של ODF ייעודי במתקן הכניסה הראשית עם לוחות תיקון מתלים בכל ארון צה"ל. ה-ODF מספק שכבת חיבור צולב נקי עבור חיבורי תא מטען, בעוד שהפאנלים במורד הזרם מאפשרים לצוות ה-IT המקומי לנתב מחדש חיבורים מבלי לפתוח אי פעם מגש חיבור. בחירת הימיןסוגי מחברי סיבים אופטייםבכל שכבה-פוליש ל-APC עבור הזנות מפצל-ארוך, UPC עבור קישורי נתונים קצרים-לטווח קצר-מונע מבעיות השתקפות לעבור בין שכבות. זה גם הסקאלה שבה התיוג והתיעוד מתחילים להשתלם; ללא מפת יציאות ברורה המקשרת בין מיקומי שחבור של ODF ליציאות פאנל תיקון במורד הזרם, פתרון בעיות של קישור אחד כושל יכול לאכול אחר צהריים שלם.
מעבר לכמה מאות סיבים, ה-ODF הופך לתשתית בנייה קבועה. מרכזי נתונים ומשרדים מרכזיים בתחום הטלקום בקנה מידה זה זקוקים למערכות רצפה- מודולריות עם מגשי חיבור הניתנים לערמה, ערוצי ניתוב משולבים ופאנלים מתאמי גישה- קדמיים המאפשרים תחזוקת מעבר חם- מבלי לשבש חיבורים סמוכים. החומרה המותקנת כאן צפויה להחזיק מעמד 15 עד 20 שנה. ציון- גבוהצמות יחידומתאמים שנבדקו-במפעל ברמת ODF עולים יותר מראש, אבל הם מבטלים את הזרם הקבוע של קריאות פתרון בעיות בשטח שרכיבים זולים מייצרים לאורך זמן.
ניהול כבלים: הגורם שהתעלם ממנו שמאריך את חיי החומרה
האופן שבו הסיבים מנותבים דרך לוח ODF או תיקון משפיע על הביצועים באותה מידה כמו החומרה עצמה. הפרות של רדיוס כיפוף, חוטי תיקון סבוכים ואחסון רפוי צפוף, כולם מציגים אובדן המופיע בעקבות OTDR, אך רק לעתים רחוקות מאשימים את הסיבה הנכונה.
לסיבים עם מצב יחיד (סטנדרטי G.652) יש רדיוס כיפוף מינימלי בסביבות 15 מ"מ, והפרה שלו מביאה לאובדן מקרוב שמרוקן בשקט את תקציב הקישור שלך. בתוך ODF, אזורי הסיכון הגבוהים ביותר- הם נקודות היציאה שבהן סיבים מתפתלים ממגשי חיבור ללוחות מתאמים ואזורי האחסון הרפים שבהם סיבים עודפים מתפתלים. ערוצי ניתוב מעוקלים ומחזיקי סליל בסגנון-באופן מוצק-באופן מהונדס היטב שומרים על כל גדיל מעל הרדיוס המינימלי-גם כאשר טכנאי מחליק את המגש החוצה לצורך תחזוקה ודוחף אותו בחזרה פנימה.
בפאנל התיקון, הבעיה עוברת מכיפופים פנימיים לניהול כבל חיצוני. פאנל LC של 48-יציאות במרכז נתונים עמוס צובר עשרות מיתרים המדורגים מהפנים הקדמיות שלו, וללא מנהלי כבלים אופקיים ואנכיים, הכבלים הללו מסתבכים, גוררים על גופי מחברים ומעמיסים את קפיץ הפרול בכוח רוחבי קבוע. הלחץ המכני הזה מאיץ את שחיקת הפנים- ומגביר בהדרגה את אובדן ההחדרה - בעיה שקשירת סקוטש, לולאות שירות נאות ותיוג עקבי יכולים למנוע לחלוטין אם המשמעת קיימת מהיום הראשון.
פריסת ODF משפיעה גם על תדירות ההפרעה של מחברים במורד הזרם. כאשר לסיבי תא המטען יש נתיבי ניתוב רופפים נאותים ונקיים, בדיקות OTDR וחבורות תחזוקה מתרחשות מבלי למשוך או לעורר מומנט סיב כלשהו. בכל פעם שמחבר נלחץ, מנותק ויושב מחדש-, פני הקצה שלו קולטים זיהום ושריטות מיקרו-. תכנון לגישה נמוכה-מההתחלה פירושו פחות נגיעות תחזוקה-ופחות נגיעות תחזוקה משמעו חיי מחבר ארוכים יותר.
מרכיבים את הכל ביחד
ODF או פאנל תיקון אינם החלטה או/או עבור רוב הרשתות-זו שאלה של איזה מכשיר הולך לאן. ה-ODF מסיים את כבלי המטען ומספק-חיבורים צולבים-לטווח ארוך. פאנל התיקון מעניק לטכנאים שכבת תיקון גמישה קרוב לציוד. הטופולוגיה הזו נכונה היא שלב ראשון.
שלב שני הוא כל מה שמסביב: איכות החסם ודרגת הליטוש המותאמים לכל שכבה, גודל המתחם מבוסס על ספירת סיבים בפועל במקום ניחושים, וניתוב כבלים שמגן על מחברים מלחץ מכני מיותר. שום דבר מזה אינו עבודה זוהרת, אבל זה ההבדל בין מפעל סיבים שפועל בצורה נקייה במשך 15 שנה לכזה שמייצר קריאת שירות בכל רבעון.
