מצב יחיד לעומת סיבים מרובי מצבים: מדריך מלא לשנת 2026

בחודש שעבר, צוות המכירות שלנו ב-Evolux קיבל שיחה דחופה מחברת לוגיסטיקה בניו ג'רזי. הם בדיוק השלימו שיעור כואב-ויקר- בבחירת סיבים. הם התקינו כבלי תיקון וצלעות OM3 multi-mode בכל המחסן החדש שלהם בשטח של 50,000 רגל רבוע, רק כדי לגלות שישה חודשים לאחר מכן שספק ה-WMS שלהם דורש קישורים של 10 ק"מ למרכז הנתונים הארגוני. התיקון? הוצאת כבלים בשווי $47,000-כולל מאות מחברי LC, מתאמי SC וכבלי תיקון- מראש-והתחיל מחדש במצב יחיד.

המדריך הזה קיים כדי שלא תעשה את אותה טעות.

ב-Evolux Fiber, עם 12+ שנים בייצור מחברי סיבים אופטיים, כבלי תיקון ופתרונות קישוריות עבור 50+ מדינות, ראינו את התרחיש הזה מתרחש אינספור פעמים. האמת היא שהבחירה בין מצב יחיד לסיבים מרובי מצבים אינה קשורה רק לכבל-זה עוסק בהבנה כיצד הבחירה שלך משפיעה על כל רכיב בקישור האופטי: מחברים, מתאמים, צמות, כבלי תיקון ומפצלים.

התשובה של 30 שניות (למי שממהר)

עדיין קורא? טוֹב. בואו נעמיק יותר.

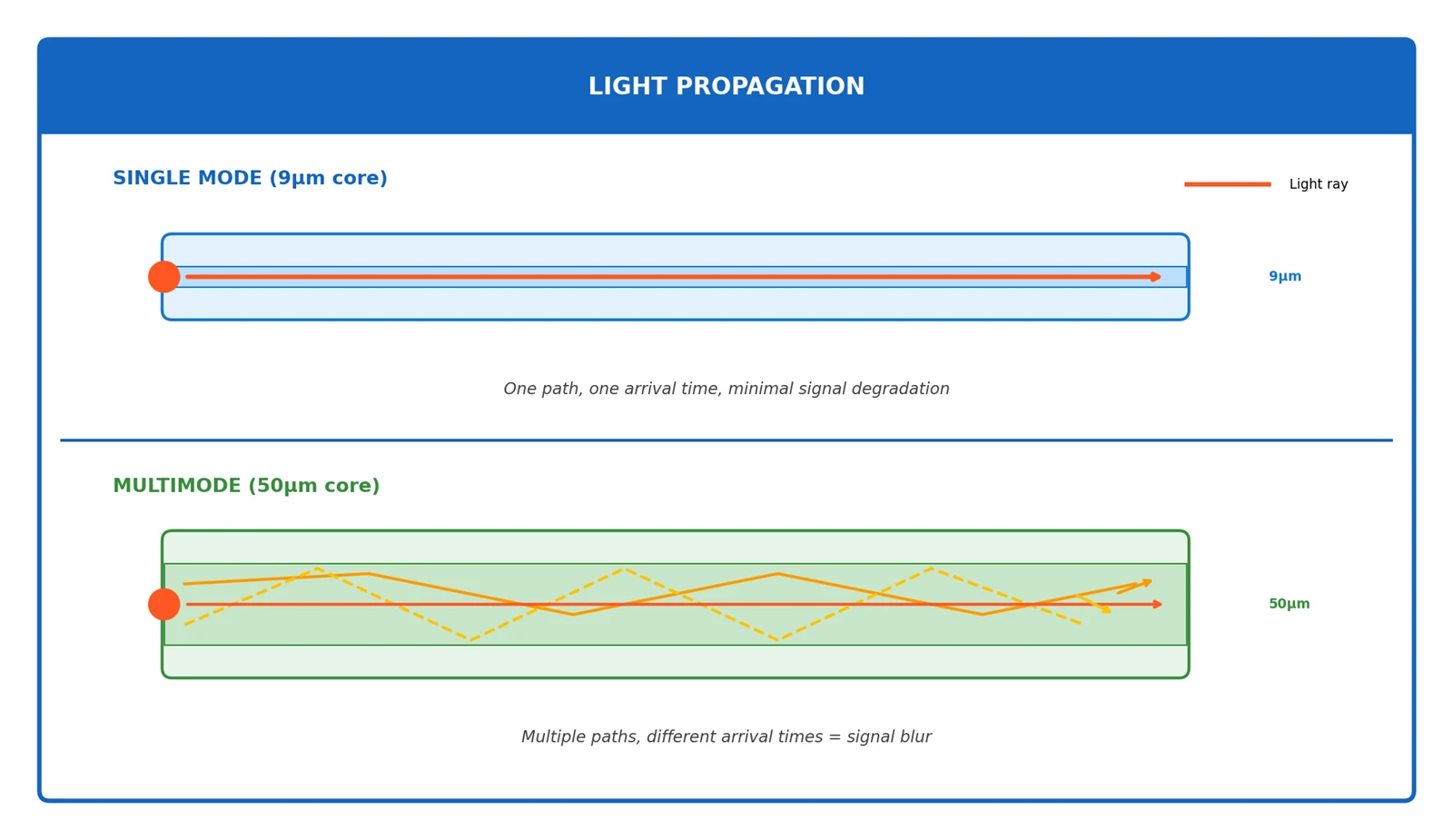

הבנת ההבדל הבסיסי

הנה אנלוגיה שבאמת עובדת:

סיב מצב יחיד הוא כמו רובה צלפים-קרן אחת מדויקת, נוסעת רחוק, דורשת אופטיקה מדויקת. הליבה בגודל 9 מיקרומטר (בערך 1/10 מהרוחב של שערה אנושית) מאפשרת רק מסלול אור אחד, ומבטלת את ה"הדים" שמפרקים את האותות לאורך מרחק.

סיבים מולטי-מודים הם כמו רובה ציד-כדורים מרובים (מצבי אור) פרוסים, יעילים מטווח קרוב, קל יותר לכוון. הליבה של 50 מיקרומטר או 62.5 מיקרומטר מאפשרת לאור לקפוץ במאות נתיבים שונים, וזה בסדר למרחקים קצרים אבל יוצר בעיות תזמון (פיזור מודאלי) ככל שהמרחק גדל.

זה לא רק אקדמי-זה משפיע ישירות על כמה רחוק האות שלך יכול לעבור ובאיזו מהירות.

כיצד סוג הסיבים משפיע על בחירת המחבר שלך

הנה מה שרוב המדריכים לא אומרים לך: סיבים במצב יחיד וריבוי מצבים משתמשים במחברים זהים מבחינה פיזית-אבל דרישות הביצועים שונות לחלוטין.

מטריצת תאימות המחברים

תובנה קריטית:בעוד המחברים נראים זהים, מחברי מצב יחיד דורשיםסובלנות הדוקה יותר. מחבר עם אובדן הכנסה של 0.3dB מקובל עבור ריבוי מצבים אך עלול לגרום לכשלים בקישור ביישומי מצב יחיד-לטווח ארוך.

סוגי פולנים: APC לעומת UPC

טיפ של Evolux:לעולם אל תחבר בין מחברי APC למחברי UPC-החיתון הזוויתי יפגע בשני הקצוות ויגרום לאובדן אות חמור. שֶׁלָנוּמחברי LC APCכולל פוליש מדויק של 8 מעלות לאובדן החזר מקסימלי.

בחירת כבל תיקון לפי סוג סיבים

בהזמנת חוטי תיקון סיבים אופטיים, סוג הסיבים מכתיב הכל:

זרקור המוצר של Evolux:שֶׁלָנוּכבלי תיקון במצב יחיד ורב מצביםזמינים באורכים מ-0.3 מ' עד 500 מ', עם תצורות דופלקס, סימפלקס, משוריין ו-uniboot. כל כבלי התיקון עוברים 100% בדיקות אופטיות לפני המשלוח.

המפרט שחשוב באמת

ליבה וחיפוי: הקרן הפיזית

למה זה חשוב:אותה ליבה קטנטנה של 9 מיקרומטר במצב יחיד היא גם ברכה וגם קללה. זה דורש יישור-בלייזר דיוק במהלך חיבור וחיבור (מגדיל את עלויות ההתקנה), אך הוא מבטל למעשה פיזור מודאלי.

הנחתה: אובדן אות לק"מ

הטייק אווי:מצב יחיד ב-1550nm מאבד רק 0.22 dB לקילומטר-זה בערךפי 14 פחותמאשר מולטימוד ב-850nm. ריצה של 10 ק"מ, זה ההבדל בין אות שמיש לסטטי.

רוחב פס: תקרת המהירות

הנה מה שספקים לא אומרים לך:ה-"28000 MHz·km" של OM5 נשמע מרשים, אבל זה משנה רק עבור יישומי SWDM (Short Wavelength Division Multiplexing). עבור אופטיקה SR4 סטנדרטית, OM5 מתפקד באופן זהה ל-OM4.

MPO/MTP: The High-Density Game Changer

עבור מרכזי נתונים המריצים 40G, 100G או 400G, בחירת המחבר חשובה לעתים קרובות יותר מאשר סוג הסיבים. מחברי MPO/MTP מאפשרים אופטיקה מקבילה שפשוט לא אפשרית עם חיבורי LC/SC מסורתיים.

מצב יחיד לעומת מולטימוד ביישומי MPO/MTP

ההחלפה- ברורה:

מצב יחידמשתמש בפחות סיבים אבל במקלטי משדר יקרים יותר

מולטי מצבמשתמש ביותר סיבים אך זול יותר במקלטי משדר מבוססי VCSEL-

קוטביות MPO/MTP ומגדר

זה המקום שבו התקנות רבות משתבשות:

מומחיות של Evolux:שֶׁלָנוּכבלי תיקון MTP/MPOזמינים בתצורות 8, 12 ו-24-סיבים עם קוטביות מסוג A, B או C. אנו מציעים גם כבלי פריצת MTP-ל-LC למעבר בין חיבורים מקבילים לדופלקסים.

המטריצה ​​האמיתית של-העולם

זה המקום שבו גומי פוגש כביש. ריכזתי מרחקים שנבדקו בפועל, לא רק מספרי גיליון מפרט:

השוואת מרחקים בתקני Ethernet

*דרוש כבל תיקון מצב מיזוג

תובנה קריטית:שימו לב כיצד מרחקים מולטי-מודים מתכווצים באופן דרמטי ככל שהמהירות עולה. ב-25G, OM3 מגיע למרחק של 70 מטרים בלבד-בקושי מספיק עבור שורה אחת של מתלים במרכז נתונים גדול.

משוואת העלות: זה יותר מורכב ממה שאתה חושב

תמחור מקלט-משדר (Q1 2025, מודולים תואמים)

האנומליה של 40G:מדוע 40G מצב יחיד יקר פי 8? הוא משתמש בארבעה אורכי גל לייזר (LR4=4 x 1310nm CWDM), בעוד ש-Multimode SR4 משתמש בארבעה סיבים מקבילים עם VCSELs זולים. זוהי הנקודה המתוקה שבה מולטימוד מנצח לחלוטין במחיר.

עלות בעלות כוללת: צפייה של 10 שנים

הרשו לי לשתף בחישוב אמיתי מפרויקט 2024:

תַרחִישׁ:מרכז נתונים של 500 צמתים, מרחק קישור ממוצע 150 מטר, תכנון 10G היום, 100G בעוד 5 שנים

"רגע, multimode זוכה ב-$185K?"

לא כל כך מהר. זה מה שקורה כשאנחנו מאריכים ל-15 שנים ומוסיפים 400G:

טוויסט בעלילה:אפילו עם שחזור, multimode עדיין מנצח בתרחיש זה. אבל-וזה חיוני-ברגע שקישורי ה-400G שלך עולים על 100 מיליון, מצב יחיד הופך לחובה ללא קשר להשקעה הקודמת.

ההמלצה הכנה שלי לגבי עלות

"אם אתה בונה תשתית שצריכה להחזיק מעמד מעבר לשנת 2030, הפרמיה של מצב יחיד היא ביטוח, לא הוצאות".

תעשיית הרשתות עוברת בבירור לכיוון יחיד. ה-Silicon Photonics של אינטל, מפת הדרכים 800G של Broadcom וארכיטקטורות היפר-scaler, כולם מעדיפים מצב יחיד. OM5 היה אמור להרחיב את הרלוונטיות של multimode, אבל האימוץ היה פושר.

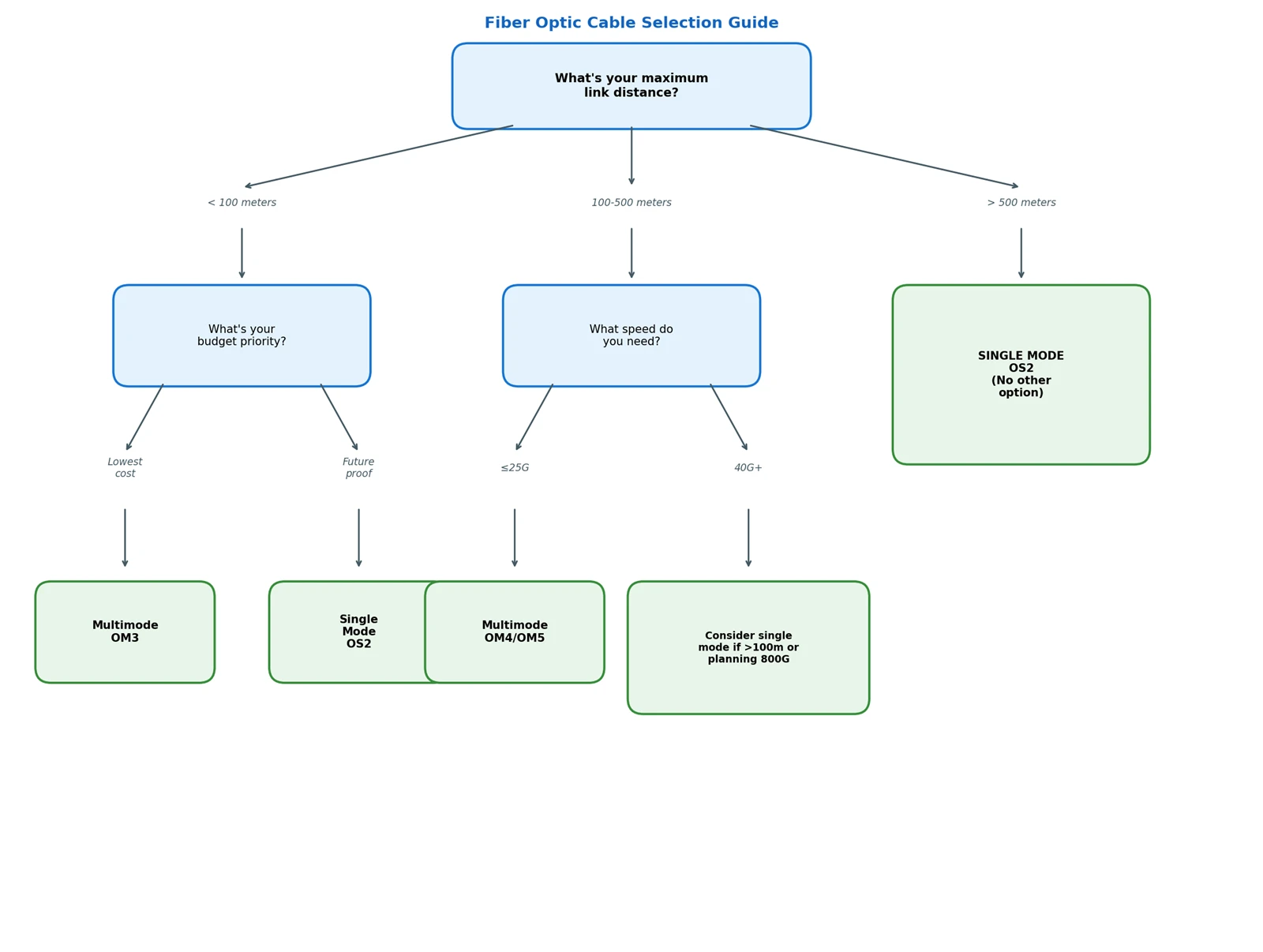

מסגרת ההחלטה: תרשים זרימה מעשי

מקרי מקרה אמיתיים-בעולם

מקרה: -מרכז מסחר אלקטרוני (פיניקס, אריזונה)

אֶתגָר:מתקן של 200,000 מ"ר, 3, 000+ מכשירי IoT, עמוד שדרה של 40G, וריאציות טמפרטורה קיצוניות (חלקי מחסן נעים בין -20 מעלות מקפיא לרציפי טעינה של 45 מעלות)

תוכנית ראשונית:OM4 multimode לכל אורכו

מה קרה:טמפרטורות קיץ באזורים שאינם-האקלים-מבוקרים גרמו לפגיעה בלתי צפויה באות. הנחתה גבוהה יותר של Multimode בשילוב עם הרחבת מחבר-שמקורה בחום יצרו כשלים לסירוגין.

פִּתָרוֹן:פריסה היברידית-OM4 עבור חיבורי אקלים-מבוקרים בחדרי נתונים, מצב יחיד עבור כל הקישורים העוברים באזורי משתני טמפרטורה-.

לֶקַח: סובלנות טמפרטורה חשובה. הנחתה נמוכה יותר של מצב יחיד מספקת מרווח רב יותר ללחץ סביבתי.

רשתות FTTH ו- PON: המקום שבו מצב יחיד שולט

בפריסות Fiber-to-the-Home (FTTH), סיב במצב יחיד הואבחירה מעשית בלבד. הנה הסיבה, וכיצד מפצלי PLC הופכים את זה לחסכוני:

מדוע FTTH חייב להיות מצב יחיד

מדריך לבחירת מפצל PLC

מפצלי PLC (Planar Lightwave Circuit) מחלקים אותות אופטיים כדי לשרת מספר מנויים מסיב אחד:

אפשרויות גורם צורה:

סיבים חשופים- למגשי חיבור בארונות רחוב

מודול מיני- קומפקטי, עבור קופסאות מסוף

תיבת ABS- קשיח, להפצה בחוץ

קלטת LGX- מתלה-, עבור משרדים מרכזיים

תושבת מתלה (1U/2U)- שילוב ODF בצפיפות- גבוהה

פתרון Evolux:שֶׁלָנוּמפצלי PLCיחסי תמיכה מ-1:2 עד 1:64 עם אחידות מעולה (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

מקרה: Hospital Campus Network (בוסטון, MA)

אֶתגָר:בית חולים ראשי + 4 בנייני לווין, מרחקים מ-200 מ' עד 2.3 ק"מ, תאימות HIPAA הדורשת פילוח רשת, 10G היום עם 100G מתוכנן להדמיית PACS

הַחְלָטָה:OS2 במצב יחיד לכל-קישורי הבנייה, OM4 בתוך מבנים

תובנות מפתח:ה-CTO אמר לי, "תמחרנו מולטי-מוד עבור קישור הבניין הארוך ביותר ב-400 מ'. זה עבד. אז המשפטי הזכיר לנו שקישורי נתונים מטופלים דורשים נתיבים מיותרים. נתיב הגיבוי שלנו דרך מבנה החניה היה 600 מ'. מצב יחיד היה התשובה היחידה."

לֶקַח: מפה תמיד את הנתיבים המיותרים שלך, לא רק את המסלולים העיקריים.

מקרה: קומת מסחר פיננסית (שיקגו, IL)

אֶתגָר:דרישות אחזור-נמוכות במיוחד (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

בחירה מפתיעה:OM4 multimode

הַנמָקָה:במרחק של 50 מ', ללייזרי VCSEL של משדרים מולטי-מודים יש למעשה זמני עלייה מהירים יותר מאשר לייזרים DFB במצב יחיד. הפרש השהיה הוא ננו-שניות, אבל במסחר בתדירות גבוהה, ננו-שניות הן כסף.

לֶקַח: אופטימיזציה של חביון מעדיף לעתים מולטי-מוד עבור קישורים קצרים מאוד ומהירים מאוד.

2026 מגמות טכנולוגיה שכדאי להכיר

העלייה של 800G ואילך

תקן IEEE 802.3df (אושרר 2024) מציג:

800GBASE-SR8:מולטי מצב, 8 נתיבים x 100G, מקסימום 50 מטר ב-OM4

800GBASE-DR8:מצב יחיד, 8 x 100G, טווח של 500 מטר

שימו לב לקנס המרחק ש-multimode משלם ב-800G-רק 50 מטרים. עבור מרכזי נתונים בקנה מידה גבוה עם אורך שורות העולה על 30 מ', זה כמעט לא משאיר שוליים.

Co-אופטיקה ארוזה (CPO) ו-Silicon Photonics

אינטל, ברודקום ו-AMD כולן מהמרות על פוטוניקת סיליקון-שהיא מטבעה טכנולוגיית מצב יחיד. CPO משלב מקלטי משדר אופטיים ישירות על מתג ASIC, והטמעות מוקדמות (הצפויות 2026-2027) הן במצב יחיד בלבד.

מה זה אומר:הדור הבא של חומרת רשת יהיה מותאם למצב יחיד. Multimode לא הולך להיעלם, אבל ההשקעה בקידום שלו הואטה משמעותית.

לכופף-סיבים לא רגישים

לשני סוגי הסיבים יש כעת גרסאות לא רגישות ל-כיפוף (ITU-T G.657 למצב יחיד, OM4-BI עבור multimode). אלה סובלים רדיוסי כיפוף הדוקים יותר ללא אובדן אות-הכרחי עבור סביבות תיקון בצפיפות גבוהה.

הַמלָצָה:ציין תמיד סיב לא רגיש לכיפוף- עבור התקנות חדשות. פרמיית העלות זניחה (<5%), and it dramatically simplifies cable management.

טעויות נפוצות שיש להימנע מהן

טעות 1: ערבוב סוגי סיבים ללא מיזוג מצב

הבעיה:מישהו מחבר משדר עם מצב יחיד לסיבים מולטי-מודים (או להיפך), ומצפה שהוא "פשוט יעבוד".

מה קורה בפועל:ב-1G עם אופטיקה 1000BASE-LX וכבל תיקון מצב מיזוג, זה יכול לעבוד עד 550 מטר. ב-10G ומעלה, זה לא עובד בכלל. אי ההתאמה המודאלית גורמת לפגיעה חמורה באות.

כְּלָל:לעולם אל תערבב סוגי סיבים ללא הצדקה הנדסית מפורשת וכבלי מיזוג נכונים.

טעות 2: התעלמות מאיכות המחבר

הבעיה:שימוש במחברים זולים או נוהלי ניקוי לא נאותים.

המתמטיקה:מחבר מלוכלך בודד יכול להכניס 1-3 dB של אובדן. בקישור OM4 של 300 מ' ב-100G, תקציב ההפסד הכולל שלך הוא רק כ-2.6 dB. מחבר אחד גרוע ואתה חורג מהתקציב.

כְּלָל:השקיעו במחברים איכותיים, נקו לפני כל חיבור, בדקו עם היקף סיבים.

תפקידם של הצמות בהפסקת סיבים

בעת התקנת תשתית סיבים קבועים,צמותהם הגשר בין כבל גולמי לציוד מחובר:

מדוע צמות חשובות:לצמות המפעל-מובטחות ביצועים אופטיים (בדרך כלל<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

קו מוצרים של Evolux:שֶׁלָנוּצמות סיבים אופטייםמגיעים בתצורות LC, SC, FC ו-ST עם OS2 מצב יחיד או OM1-OM5 multimode סיב. זמין בפורמטים של סרט 0.9 מ"מ עם מאגר הדוק או 12/24 סיבים, אורכים מ-0.5 מ' עד 5 מ'.

מבחר-סיבים ספציפיים לתעשייה

לתעשיות שונות יש דרישות ייחודיות המשפיעות על החלטות במצב יחיד לעומת ריבוי מצבים:

טלקומוניקציה וספקי אינטרנט

פתרונות Evolux Telecom:אנו משרתים 50+ מפעילי טלקום ברחבי העולם עם רכיבי FTTH מקצה-עד-כולל כבלים נפולים- מראש, מפצלי LGX 1:32 וקופסאות חיבור לקיר-.

מרכזי נתונים

פתרונות Evolux Data Center:כבלי תא המטען והמכלולים של ה-MTP/MPO שלנו מיועדים לאופטיקה מקבילה של 40G/100G/400G עם אובדן הכנסה-נמוך במיוחד (<0.35dB per connector).

רשתות 5G

פתרונות Evolux 5G:כבלי תיקון חיצוניים בדרגה-תעשייתית שלנו כוללים איטום IP67/IP68, מעילים עמידים ל-UV-וטמפרטורות עבודה מ-40 מעלות עד +85 מעלות.

שירותי בריאות והדמיה רפואית

שיקול מיוחד:בתי חולים דורשים כבלים חיסוניים של EMI- עבור חבילות MRI ורובוטיקה כירורגית.

ערים חכמות ו-IoT תעשייתי

טעות 3: שוכחים לגבי צפיפות פאנל התיקון

הבעיה:תכנון סיבים פועל מבלי להתחשב במגבלות של לוח תיקון.

המציאות:מחברי LC במצב יחיד ומחברי LC multi-mode זהים פיזית. אבל הליבה הקטנה יותר של מצב יחיד דורשת סובלנות הדוקה יותר בלוחות תיקון בצפיפות גבוהה-. תקציב 15-20% יותר עבור תשתית פאנל מצב יחיד.

טעות 4: יתר-ציון ריבוי מצבים

הבעיה:התקנת OM5 "למקרה" כאשר OM4 יספיק.

המציאות:היתרונות של OM5 מתממשים רק עם מקלטי משדר SWDM4. אם אתה משתמש באופטיקה SR4/SR8 סטנדרטית, OM5 ו-OM4 פועלים באופן זהה. חסוך את פרמיית העלות של 25% אלא אם יש לך תוכניות SWDM ספציפיות.

שאלות נפוצות

ש: האם אוכל להגן על-עתיד על ידי התקנת שני סוגי הסיבים?

A:כן, וארגונים רבים עושים בדיוק את זה-זה נקרא תשתית "היברידית" או "מקבילה". הפעל מצב יחיד עבור עמוד שדרה / קישורים מעלה ו-multimode עבור שכבת גישה. רק לשמור על תיעוד קפדני וקידוד צבע.

ש: הספק שלי אומר ש-multimode הוא "טוב מספיק" עבור 400G. האם הם צודקים?

A:טכנית כן, אבל עם אזהרות. 400GBASE-SR8 עובד על OM4 עד 100 מטר. עם זאת, הוא דורש 16 סיבים (8 TX + 8 RX) בהשוואה ל-2 סיבים של מצב יחיד עבור 400GBASE-DR4. קחו בחשבון את העלות של תשתית MTP-16 לעומת LC דופלקס לפני ההחלטה.

ש: מה לגבי סיבים לשולחן העבודה? איזה סוג?

A:עבור רוב סביבות המשרד מתחת ל-100 מ', OM3 multimode מציע את הכלכלה הטובה ביותר. חריג: אם אתה נמצא בסביבת קמפוס שבה קישורים לשולחן העבודה עשויים להצטבר למרחקים ארוכים יותר, מצב יחיד מפשט את הארכיטקטורה.

ש: האם קשה יותר לסיים מצב יחיד בשטח?

A:זה היה, מבחינה היסטורית. מחברים מודרניים-מלוטשים ומחברי היתוך ביטלו במידה רבה את הפער הזה. סיום שדה מוסיף כ-10-15% פרמיית זמן/עלות עבור מצב יחיד לעומת מולטי-מוד. עבור תשתית קבועה, זה זניח.

ש: אנחנו עסק קטן עם חדר שרתים של 5 אנשים. האם משהו מכל זה משנה?

A:בִּיוֹשֶׁר? כנראה שלא. בקנה מידה קטן, השתמש בכל מה שהמתגים שלך הגיעו איתו עבור מקלטי משדר, קנה סיבים תואמים, ואל תחשוב על זה יותר מדי. מדריך זה מיועד לתשתית שצריכה להחזיק מעמד עשור ולהתרחב בצורה משמעותית.

ההמלצות האישיות שלי לשנת 2026

אחרי כל מה שלמעלה, הנה דעתי הכנה:

עבור מרכזי נתונים (בכל גודל)

עבור למצב יחיד עבור חיבורי עמוד שדרה/עלים.מפת הדרכים של 400G/800G היא דומיננטית במצב יחיד. שלם את פרמיית מקלט המשדר כעת או שלם את פרמיית השחזור מאוחר יותר.

עבור Enterprise Campus

מצב יחיד לבנייה-ל-בניין, OM4 רב-מצבי בתוך בניינים.גישה היברידית זו מאזנת בין עלות והגהה-עתידית.

עבור סביבות תעשייתיות/קשות

מצב יחיד, תמיד.ההנחתה התחתונה מספקת מרווח לתנודות טמפרטורה, רעידות וזיהום מחברים.

עבור מעבדות ביתיות ועסקים קטנים

מה שהכי זול ומתאים לציוד שלך.בקנה מידה זה, ההבדלים הטכניים אינם מצדיקים מאמץ אופטימיזציה.

זה לא על הסיבים, זה על הפתרון השלם

הוויכוח על מצב יחיד לעומת ריבוי מצבים ממוסגר לעתים קרובות כ"מה עדיף"-אבל זו השאלה השגויה.השאלה הנכונה היא "איזה פתרון קישוריות סיבים מלא דורש היישום שלי?"

ב-Evolux Fiber, למדנו כי פריסות מוצלחות תלויות ב:

בחירת סוג הסיבים הנכוןלצרכי המרחק ורוחב הפס שלך

מחברים ומתאמים תואמיםלציוד ולסביבה שלך

ציון סוגי פוליש מתאימים(APC לעומת UPC) עבור היישום שלך

בחירת חוטי תיקון וצמות מתאימיםעם ביצועים אופטיים מאומתים

תכנון לשדרוגים עתידייםללא כבלים מחדש-יקרים

למצב יחיד יש פיזיקה בצד שלו: הפסד נמוך יותר, פוטנציאל רוחב פס בלתי מוגבל ומומנטום בתעשייה. ל-Multimode יש כלכלה בצד: משדרים זולים יותר, התקנה פשוטה יותר ועשרות שנים של אמינות מוכחת במרחקים קצרים.

ארכיטקטי הרשת הטובים ביותר לא בוחרים צדדים-הם בוחרים כראוי לכל פלח של התשתית שלהם, עם רכיבים איכותיים שלא יהפכו לחוליה החלשה.
