נכתב עבור מתקיני רשת וצוותי רכש, ונבדק מול תקן ממשק MPO הנוכחי (IEC 61754-7) ושיטות קוטביות TIA-568.3 כך שתוכל לאמת את הנקודות הטכניות במקום לקחת אותן באמונה.
מתאם MPO נראה כמו מצמד פלסטיק פשוט, אבל בתוך קישור סיבים-בצפיפות גבוהה הוא עושה עבודה קריטית אחת: הוא מחזיק שני מחברי MPO מרובי-סיבים פנים אל פנים כך שכל ליבת סיב מתיישרת עם בן זוגו באותו רגע. במרכז נתונים שבו פאנל יחיד של 1U יכול לשאת מאות סיבים, מתאם קוטביות-שגוי או שגוי הוא ההבדל בין קישור נקי לשעות של מעקב אחר חיבור שנראה בסדר אך אינו עובר אור.
מדריך זה מסביר מהו מתאם MPO, כיצד הוא פועל בפועל, את הסוגים שתפגשו בגליון נתונים (קוטביות, ספירת סיבים, מגדר ודיור), ודרך-לאחר-שלב לבחירת המתאים. היכן שזה חשוב, זה מצביע על תקני הממשק והקוטביות, כך שתוכל לאשר חלק במקום לנחש.
מהו מתאם MPO?
מתאם MPO, הנכתב לפעמים כמתאם MPO/MTP, הוא התקן צימוד סיבים אופטיים שנבנה עבור מחברי MPO מרובי-סיבים. הוא מקבל מחבר אחד מכל צד ומחזיק אותם בכיוון הנכון כך ששורה שלמה של סיבים, בין אם זה 8, 12, 16 או 24 מהם, משתדכת יחד דרך ממשק קומפקטי אחד.
שלא כמו אמתאם LC יחיד-סיב, שמחבר רק שני סיבים, מתאם MPO מנהל מערך שלם, לפעמים שתי שורות מוערמות. זה מה שהופך אותו לעמוד השדרה של תיקון-בצפיפות גבוהה, שבו שטח מתלה, זרימת אוויר וניתוב כבלים נמצאים כולם בלחץ.

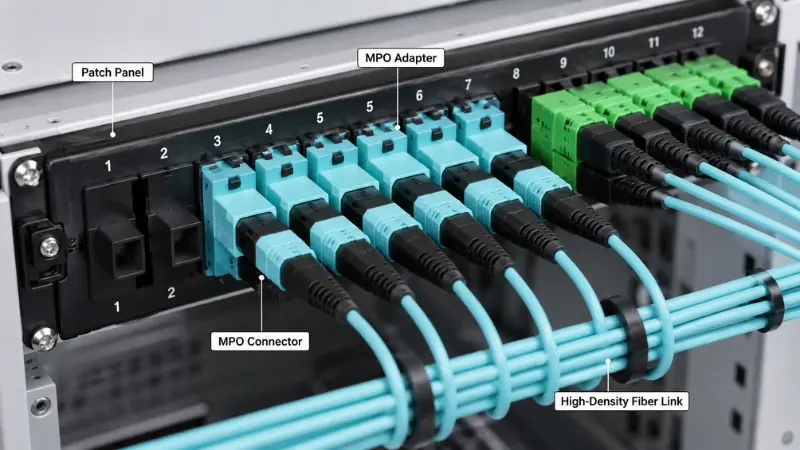

בדרך כלל תמצאו מתאמי MPO בפאנלים של תיקון מרכזי נתונים ובקלטות MPO, כבלים בעמוד השדרה והטראנק, מסגרות הפצה אופטיות ופרויקטי הגירה המעבירים קישורי דופלקס של 40G, 100G או 400G לאופטיקה מקבילה.
מתאם MPO לעומת מחבר MPO
שני המונחים נוסעים יחד, אבל הם לא אותו חלק. המחבר נמצא על הכבל; המתאם נמצא בפאנל.
| פָּרִיט | מתאם MPO | מחבר MPO |
|---|---|---|
| תפקיד עיקרי | מצמד ומיישר שני מחברי MPO | מסיים שורה של סיבים אופטיים |
| איפה זה יושב | מותקן בלוח, קלטת או לוח מתאם | מחובר לקצה תא מטען או כבל תיקון |
| תפקיד מפתח | מחזיק את שני המחברים בכיוון הנכון | נושא את הסיבים ומשתדך עם המחבר הנגדי |
| מה לבדוק | קוטביות, כיוון מפתח, סגנון דיור, ספירת סיבים | ספירת סיבים, מין, דרגת חוד, ליטוש, אובדן החדרה |
בקיצור, המחבר MPOהוא החלק המחובר לכבל, בעוד המתאם הוא החלק בפאנל המאפשר לשני מחברים להתאים בצורה נכונה.
איך מתאם MPO עובד?
מתאם MPO הוא מדריך מכני, לא רכיב אופטי. הוא בדרך כלל אינו מכיל סיבים משלו. כאשר אתה דוחף מחבר פנימה מכל צד, בית המתאם מתקן את הכיוון שלהם ומחזיק את מיקום ההזדווגות הנכון כך ששני החוזים יכולים להיפגש בצורה ישרה.
בית, מפתח וסיכות מנחה
כל מחבר MPO משתמש בחוס ריבוי-סיבים (MT) מלבני עם מפתח קטן בצד אחד של הגוף. פתח המתאם מעוצב למפתח הזה, כך שמחבר יושב רק בכיוון אחד. עם זאת, יישור עדין מגיע מהחיתולים עצמם. בזוג נכון, מחבר אחד מוצמד, כלומר זכר עם שני פינים מנחים, והשני אינו מוצמד, כלומר נקבה עם שני חורים מובילים. הפינים מחליקים לתוך החורים ורושמים את שני החוזים עד לטווח של מיקרונים. המידות ממשק MPOשמגדירים את גיאומטריית החורים-ת הזו עבור שקעים זכרים ונקבים מוגדרים ב-IEC 61754-7, וזו הסיבה שמחברים ומתאמים תואמים של יצרנים שונים יכולים להשתלב.
מגדר המחבר אינו אופציונלי
מכיוון שהיישור תלוי בפינים שיושבים לתוך חורים, נקודה מזווגת עובדת צריכה בדיוק מחבר זכר אחד ונקבה אחד. שני זכרים לא יישבו, כיוון שאין חורים לקחת את הפינים, וכפייתם עלולה להזיק לפנים הקצה. לשתי נקבות אין מה ליישר אותן בכלל. אז לפני שאתה מזמין, עקוב אחר המין לאורך כל הקישור: אם תא המטען שלך נוחת נקבה, הקסטה או כבל התיקון בצד השני צריכים להביא את הסיכות. המתאם אינו יכול לתקן אי התאמה בין המינים; זה מחזיק רק מה שאתה נותן לו.
מוסבר קוטביות מתאם MPO וכיוון מפתח
קוטביות היא החלק בעבודת MPO שמייצר הכי הרבה שגיאות שדה, מכיוון שהחלקים יכולים להתאים באופן מכני בזמן שהנתיב האופטי שגוי. בקישור דופלקס סיב אחד משדר והשני קולט. על פני MPO מרובה-סיבים המשדרים-ו-היחסים צריכים לשרוד כל מטען, קלטת וכבל תיקון בערוץ, כך שהקוטביות היא תכונה של כל הקישור, לא של אף מתאם בודד.
סוג A, סוג B וסוג C
TIA-568.3 מתאר שלושה סוגי קוטביות של מערך. הם נבדלים באופן שבו הסיבים ממופים מקצה לקצה ובאופן שבו מחברים ממוקמים.
| סוּג | מיפוי סיבים (היכן נוחת מיקום 1) | אוריינטציה מפתח | איפה זה מתאים |
|---|---|---|---|
| סוג א' (ישר) | עמדה 1 עד עמדה 1 | מקש-מעלה עד מקש-למטה | כבלים מובנים מבוססי קלטות-; הערוץ צריך כבל תיקון אחד מתהפך |
| סוג ב' (הפוך) | עמדה 1 עד עמדה 12 | מקש-עד מפתח-מעלה | הבחירה הנפוצה לאופטיקה מקבילה ישירה; אותם חוטי תיקון עובדים בשני הקצוות |
| סוג C (זוג-היפוך) | מיקום 1 למיקום 2, בזוגות מוחלפים | מקש-מעלה עד מקש-למטה | כמה מערכות MPO דופלקס-ל-LC |
שלושתם תקפים ותואמים-תקנים, ושלושתם משיגים את אותה מטרה של שידור בקצה אחד כדי לקבל בקצה השני. הקאץ' הוא שהם אינם פועלים הדדית אם מערבבים אותם. בחר שיטה אחת לכל ההתקנה ושמור אותה עקבית, כישיטות קוטביות TIA-568.3ניתנים להחלפה בתוצאה אך לא בשילוב באותו ערוץ.
מקש קריאה-מעלה ומקש-למטה
מפתח-למעלה פירושו שלשונית המפתח של המחבר פונה כלפי מעלה; מקש-למטה אומר שהוא מצביע כלפי מטה. כשהמפתח כלפי מעלה והקצה פונה כלפיך, מיקום 1 יושב בקצה השמאלי. האם שני מחברים משודכים נפגשים עם מפתח-עד מקש-למטה או מקש-עד מקש-מעלה זה בדיוק מה שקובע מיפוי ישר מול הפוך, כך שבגיליון נתונים הקשר המפתח הוא רמז ישיר לסוג הקוטביות. שווה לסמן מלכודת אחת: מיקום היפוך גם הופך את פני הקצה הזוויתמחברי APC מצב יחיד, כך ש-Type B הוא בדרך כלל מוסכמה פולנית שטוחה-מול מצבים. אם אתה עובד עם APC, אשר את הפוליש והזווית לפני שאתה מניח שיטה.
מתאם MPO לעומת MTP: האם הם זהים?
לעתים קרובות תראה חלקים המסומנים MPO/MTP ותתהה אם אתה קונה שני דברים שונים. MTP הוא סימן מסחרי רשום של US Conec עבור מחבר MPO משופר משלה, שנבנה לסובלנות הדוקה יותר עם פרול צף ומהדק סיכות מתכת. בהגדרה אמחבר MTP תואם באופן מלא לתקן MPO, אז MTP ו-MPO גנרי משתלבים זה בזה. במילים פשוטות, כל MTP הוא MPO, אבל לא כל MPO הוא MTP.
עבור מתאם, זה אומר שמתאם MPO איכותי ישודך מחברי MTP ומחברי MPO גנריים כאחד; ההבדלים המעשיים בעקביות האובדן ועמידות מחזור ההזדווגות- חיים בעיקר במחבר, לא במצמד. כשמפרט פרויקט אומר MTP, כדאי לבדוק אם הלקוח מתכוון ספציפית למותג US Conec או שהוא משתמש במילה באופן רופף עבור כל MPO, מכיוון שההבחנה הבודדת הזו משנה את המחיר ואת המקור. להשוואה מעמיקה יותר, ראה שלנומדריך לסיבי MPO ו-MTP.
סוגי מתאמי MPO
לפי ספירת סיבים: 8, 12, 16 ו-24
התאם את המתאם לפורמט המחבר ולאפליקציה. ספירות נפוצות והיכן הן מופיעות:
- 8 ו-12 סיבים:40G-SR4 ו-100G-SR4 משתמשים ב-8 סיבים, לרוב בתוך MPO של 12-סיבים; singlemode 400G-DR4 משתמש גם ב-8 סיבים ב-MPO-12.
- 16 סיבים:400G-SR8 וגרסאות ה-800G משתמשות ב-16 סיבים, עם 8 משדרים ו-8 קולטים, ב-MPO-16.
- 24 סיבים:פורמט של שתי-שורות לצפיפות גבוהה מאוד וכמה קישורי 100G-SR10 מדור קודם.
MPO-12 ו-MPO-16 אינם ניתנים להחלפה. הם שונים ברוחב החסם ובמפתח, כך שגם פתח המתאם שונה. אשר את הספירה הן על המחבר והן על הפאנל לפני הקנייה.מתאמי MTP/MPO מרובים-זמינים כדי לפשט את הגרב, אך המתאם עדיין צריך להתאים למחבר שבו אתה משתמש בפועל.
מצב יחיד מול מולטימוד
מתאמי MPO מגיעים לשניהם. מצב יחיד (OS2) מתאים לטווח ארוך יותר ותקציבי אובדן מצומצמים יותר, בעוד שמצב ריבוי (OM3, OM4, OM5) שולט בקישורים קצרי טווח-במהירות- בתוך מרכז הנתונים. סוג הסיבים מניע את ליטוש המחבר ואת דרגת הביצועים, ולעתים קרובות את צבע הדיור. אם אתה עדיין מחליט איזה פריסה, הסקירה הכללית שלנו עלמצב יחיד מול סיב רב מצבמפרט את הפשרות-.
קוד צבע ודיור
צבע הוא רמז ראשון שימושי. אקווה בדרך כלל מאותתת OM3 או OM4, מגנטה או סגול אריקה מאותתים לרוב OM4, ירוק ליים מאותת OM5, וכחול או ירוק נפוץ עבור מצב יחיד. עם זאת, זהו רמז, לא ערובה, מכיוון שהיצרנים משתנים והבחירה ב-UPC-מול-APC משפיעה גם על צבע הגוף. קרא את גיליון הנתונים עבור סוג הסיבים, הקוטביות והדרגה במקום לקנות רק על צבעי הדיור. אם החלטת הצבע שלך באמת תלויה בזכוכית, המשפחת multimode OM1 עד OM5מסביר כיצד הציונים ממפים ליישומים.
מאוגן לעומת חסר אוגן
זוהי החלטה שמתאימה-לפאנל יותר מאשר ביצוע.
| אַספֶּקט | מאוגן | ללא אוגן |
|---|---|---|
| הַרכָּבָה | בורג-מקובע ללוח מתכת | הצמד-בקליפ, כלי-פחות |
| הכי טוב מתי | לוחות ODF או תיקון קבועים, טיפול כבד יותר, תיקון-מחדש תכוף | לוחות וקסטות מודולריות בצפיפות- גבוהה, הרכבה מהירה |
| הנחה- | אחיזה חזקה יותר, ההרכבה איטית יותר | מהיר להרכבה, החזקה מסתמכת על גזרת הפאנל |
אם המתאם נמצא במסגרת מתכת קבועה המטופלת לעתים קרובות, אוגן היא הבחירה הבטוחה יותר. אם אתה אורז פאנל מודולרי צפוף ומעוניין בהרכבה-פחות של כלי, בדרך כלל ללא אוגן מנצח.
היכן משתמשים במתאמי MPO?
במקום לרשום יישומים, זה עוזר להסתכל על נקודת החיבור והערת הבחירה עבור כל אחד מהם.
מרכזי נתונים.מתאמי MPO יושבים בפאנלים של תיקון, בחלק האחורי של הקלטת, ובחיבורים-למטען-לתא המטען. נתיב טיפוסי פועל בספירה גבוהה-כבל מטען או תיקון MPOעל גבי לוח, ואז פורץ אותו דרך קלטות ליציאות דופלקס LC. הערת הבחירה: התאימו לסוג הקוטביות של הקלטת ולכיוון המפתח, או שהפריצה לא תשמור על שידור וקבלה.
טלקום ו-ODF.במסגרות הפצה אופטיות ובניתוב- מרכזי משרדי, MPO מאחדת סיבים רבים ללוחות קומפקטיים. אם אתה בוחר בין סגנונות מסגרת, ההשוואה שלנו שלODF מול פאנל תיקוןמכסה היכן שכל אחד מתאים.
קלטות ופריצה.קלטות רבות משתמשות במתאמי MPO מאחור וב-LC בחזית, והופכות תא מטען אחד ליציאות תיקון דופלקס. לפריסות מעורבות, ראהLC לעומת MTP/MPO לצפיפות גבוהה, והיכן א
פריצת 8-core SC-to-MTP/MPOהגיוני.
העברה- במהירות גבוהה.מעבר מאופטיקה דו-צדדית לאופטיקה מקבילית, כבלים MPO מפשטים את השכבה הפיזית. 400G-SR8, למשל,16 סיבים מעל MPO-16לפי IEEE 802.3. אם אתה עושה קודם צעד 100G, שלנו
מדריך כבלים 100Gעובר בין האפשרויות.
יתרונות במבט אחד
| תוֹעֶלֶת | מה זה אומר בפועל |
|---|---|
| צפיפות גבוהה יותר | ממשק MPO אחד נושא 8 עד 24 סיבים, חותך את מספר המצמדים והמתאמים במדף |
| ניהול נקי יותר | פחות נקודות חיבור פירושו פחות עומס וזרימת אוויר טובה יותר |
| התקנה מהירה יותר | טרנקים וקסטות עם סיום-מוגדרים מראש לדלג על-ליטוש ושחבור האתר |
| שדרוגים קלים יותר | עמוד שדרה מתוכנן של MPO יכול לחזור-לבית לקלטות, פריצות או אופטיקה מקבילה ישירה מאוחר יותר |
| מוכן-במהירות גבוהה | התאמה מקורית למקלטי משדר מקבילים של 40G, 100G ו-400G |
כיצד לבחור מתאם MPO: מסגרת בת 6 שלבים?
במקום לבחור לפי צורה, עבדו לאורך הערוץ לפי הסדר:
- אשר את סוג הקישור.האם זה קישור ישיר של MPO-ל-MPO, או קלטות הזנה של MPO שפורצות ל-LC?
- אשר את ממשק מקלט המשדר.שימו לב לספירת הסיבים והמחבר, למשל 100G-SR4 ב-8 סיבים, או 400G-SR8 ב-16 סיבים ולעתים קרובות APC.
- אשר את ספירת סיבי תא המטען.MPO-8, 12, 16 או 24; המתאם צריך להתאים לו.
- אשר קלטת מול ישיר.קלטות קובעות עבורך את מיפוי הקוטביות. קישור ישיר דוחף קוטביות אל תא המטען וחוטי התיקון, כך שאתה נושא באחריות בעצמך.
- אשר אוריינטציה מפתח ודיור.מקש-מעלה עד מקש-למטה או מקש-עד מקש-מעלה עבור השיטה שלך, ועם אוגן או ללא אוגן עבור הלוח שלך.
- אשר את תקציב ההפסד והניקיון.בחר את דרגת ההוספה-ההפסד שתקציב הקישור שלך צריך, ותכנן לבדוק ולנקות לפני ההזדווגות.
אם השלבים 1 עד 5 משאירים אותך עם יותר מספירה אחת למלאי, מתאם בפורמט רב- יכול לפשט את המדף, אך רק לאחר שהשלבים הללו ייקבעו בפועל.
דוגמה: בחירת מתאם עבור פאנל תיקון מרכז נתונים
נניח שאתה מנחית תא מטען OM4 MPO 24-סיבים על פאנל 1U ומפרק אותו ל-LC דופלקס עבור מתגי 100G-SR4. מחברי תא המטען הם נקבים, ומחברי ה-MPO של הקלטת הם זכרים, כך שמתאם MPO סטנדרטי משדך אותם ללא התנגשות בין המינים. עשיתם סטנדרטיות על שיטה B, כך שהקלטות ותא המטען הם מסוג B והמחברים נפגשים עם מפתח-עד מפתח-מעלה; המתאם פשוט צריך לתמוך בכיוון הזה ובפורמט ספירת הסיבים- שהקלטת משתמשת בו. אתה בוחר מתאמים ללא אוגן מכיוון שהפאנל הוא בעיצוב צפוף-, בית אקווה כי הסיב הוא OM4, ודרגת אובדן נמוכה מכיוון שהערוץ כבר מוציא תקציב על שני חברים לקלטת. לפני התיקון, אתה בודק כל חיסום. כל זה לא אקזוטי, אבל דלגו על בדיקת הקוטביות והפאנל כולו משדר בשקט לשידור.
רשימת מפרט של מתאם MPO עבור הצעת מחיר
כאשר אתה שולח בקשת הצעת מחיר, תן לספק את הפרטים האלה כדי שהחלק הנכון יישלח בפעם הראשונה:
- ספירת סיבים: 8F, 12F, 16F או 24F
- סוג סיבים: מצב יחיד (OS2) או מולטי מצב (OM3, OM4, OM5)
- סוג קוטביות: A, B או C
- כיוון המפתח: מקש-מעלה למקש-למטה, או מקש-מעלה למקש-מעלה
- מגדר המחבר בשימוש בקישור
- דיור: אוגן או ללא אוגן
- צבע וחומר דיור
- טווח טמפרטורות הפעלה
- הכנסה-ציון הפסד או קישור-יעד תקציב
- מכסי אבק ותאימות לצלחת מתאם או לחתוך פאנל
- תאימות כגון RoHS, בתוספת דוח בדיקה
דיאגרמת כבלים קצרה לצד רשימה זו מסירה את רוב החלקים הלוך ושוב-ו-.
בדוק ונקה לפני הזיווג
פרול MPO אורז פני קצה רבים לתוך משטח אחד, כך שכתם בודד יכול להוריד יותר מתעלה אחת. בחוזים של 16 ו-24 סיבים, שינוי הגובה בין סיבים מקשה על ניקוי אחיד, וזו הסיבה שהכלל הוא לבדוק, לנקות ואז לבדוק שוב. זיהום מופיע כאובדן הכנסה גבוה יותר, השתקפות גבוהה יותר וקישורים לסירוגין שאיטיים להתחקותם בלוח צפוף. השתמש בכלי בדיקה וניקוי מתאימים של MPO ופעל לפי הקולסיום-תרגול בדיקת פניםלפני כל בן זוג. ההערות שלנו על
טיפול במגשרים של MPOלכסות את היום-ל-טיפול היום ששומר על פני הקצה נקיים מלכתחילה.
טעויות נפוצות, ומה הן עולות
- התעלמות מקוטביות.החלקים מתאימים, אבל משדרים נחיתה בשידור. הקישור חשוך, ואתה מאבד זמן במעקב אחר קשר שנראה פיזית תקין.
- התייחסות ל-MPO ו-MTP כאל זהים באיכותם.שניהם מזדווגים, אבל אובדן ועמידות שונים. בהנחה ששוויון יכול לפוצץ בשקט תקציב קישור הדוק.
- קנייה על צבע בלבד.אקווה אינה מאשרת כיתה, קוטביות או ליטוש. גיליון הנתונים כן.
- שוכחים מגדר.שני מחברים מוצמדים או שניים לא מוצמדים לא יתיישרו, וכפייתם עלולה לשרוט את פני הקצה.
- אין תוכנית שדרוג.ייתכן שמתאם ותא מטען שנבחרו רק להיום לא יחזרו-לבית בצורה נקייה ל-400G או 800G מאוחר יותר.
שאלות נפוצות אודות מתאמי MPO
ש: מה בעצם עושה מתאם MPO?
ת: הוא מחבר שני מחברי MPO ומחזיק אותם מיושרים כך ששורה שלמה של סיבים מזדהה בבת אחת דרך ממשק קומפקטי אחד.
ש: האם המתאם זהה למחבר?
ת: לא. המחבר מחובר לכבל, והמתאם הוא חלק הצימוד בפאנל המאפשר לשני מחברים להתאים.
ש: האם עלי להשתמש בסוג A או בסוג B?
ת: זה תלוי בערוץ כולו. סוג B נפוץ עבור אופטיקה מקבילה ישירה מכיוון שאותם כבלי תיקון פועלים בשני הקצוות. סוג A נפוץ בכבלים מובנים מבוססי קלטות-. החליטו פעם אחת ושמרו על עקביות מקצה לקצה.
ש: האם מתאם אחד יכול לשרת גם את MPO-12 וגם את MPO-24?
ת: לא. רוחב החסם והמפתח שונים, כך שפתח המתאם הוא ספציפי לספירה-. מתאמים מסוימים מוצעים במספר גרסאות ספירה, אך כל גרסה עדיין תואמת פורמט אחד.
ש: כיצד אוכל לקרוא מקש-מעלה או מקש-למטה ממפרט או תמונה?
ת: מצא את לשונית המפתח בגוף המחבר. אם שני מחברים משודכים נפגשים-למטה-למטה או למעלה-למעלה-מאמר לך מיפוי ישר לעומת הפוך, שקשור ישירות לסוג הקוטביות.
ש: האם מתאמי מצב יחיד ורב מצב הם רק צבעים שונים?
ת: לא. סוג הסיבים משפיע על ליטוש, כיתה וסובלנות, לא רק על הצבע. אשר את המפרט המלא.
ש: איזה מתאם MPO אני צריך עבור 400G או 800G?
ת: האופטיקה המקבילה הזו משתמשת ב-MPO-16 בעל 16 סיבים, לעתים קרובות עם APC. התאם את המתאם למספר ולמפתח הזה.
ש: איך אני יודע שהמתאם של הספק טוב?
ת: בקש סוג סיבים, קוטביות, מגדר, דיור, ציון הפסד-והחדרה ודוח בדיקה, ולאחר מכן בדוק שהוא תואם ועומד בתקציב הקישור שלך.
ש: מה עלי להזמין לצד המתאמים?
ת: בדרך כלל כבלי תא מטען ותיקון, קלטות, לוח או פאנל מתאם ומכסי אבק, כולם מותאמים לאותה קוטביות וסכימת מפתחות.
מַסְקָנָה
מתאם MPO הוא חלק קטן עם עבודה גדולה: שמירה על שני מחברים מרובי-סיבים מיושרים כך שהקישור יפעל בפעם הראשונה. קבל נכון את ספירת הסיבים, הקוטביות, המגדר, סוג הסיבים והדיור, ואשר אותם מול תקני הממשק והקוטביות במקום לקנות לפי המראה. אם אתה בוחן פרויקט MPO/MTP, שלח לספק שלך את ספירת הסיבים, סוג הקוטביות, כיוון המפתח, סגנון הדיור ותרשים כבלים מלפנים. זו הדרך המהירה ביותר ימינהמתאם MPOומכלולי הכבלים התואמים לרשת שלך.
